Как сделать входную монолитную бетонную лестницу своими руками

Армирование монолитной лестницы основные правила

Монолитная лестница – это массивное и долговечное сооружение из бетона. Лестничный марш, выполненный из бетона, имеет такие же риски разрушения, как любая другая конструкция из бетона. Прочность бетонной конструкции обеспечивается предварительным созданием ее скелета из металлической арматуры.

Существуют 3 вида монолитных лестниц, отличающиеся друг от друга схемой их армирования:

прямые одномаршевые лестницы без лестничной площадки;

прямые двухмаршевые лестницы с площадкой;

спиральные монолитные лестницы.

Особенности армирования одномаршевой монолитной лестницы без площадки

Армирование монолитной лестницы, состоящей из одного только марша, будет самым простым. Основная нагрузка в такой конструкции будет в нижней ее части, поэтому армировать такую лестницу достаточно только по нижнему краю. Силовая арматура, расположенная вдоль лестничного марша, находится в 3-х см от нижней поверхности лестничной плиты.

При длине лестничного марша 2м, расстояние между силовыми прутами составляет 19 см. При увеличении длины марша расстояние между прутками уменьшается, как показано в табл.1.

Поперечные прутки располагаются с шагом 20 см.

Армирование двухмаршевой лестницы

Армирование лестничного марша в этом случае переходит в армирование площадки. Так как силы растяжения будут действовать на верхнюю поверхность, она армируется как по нижнему, так и по верхнему краю. Верхняя арматура площадки продолжается в лестничной плите. Сам лестничный марш также имеет двойное армирование.

Для надежного удерживания площадки, на уровне ее расположения в стенах должны быть выполнены ниши глубиной 20см. При формировании арматурного скелета, прутки заводятся в эти ниши, в результате чего площадка после заливки бетона получится «вставленной» в стену. Такие усиленные торцы называют бетонными венцами.

Армирование нестандартных монолитных лестниц

Армирование винтовых монолитных лестниц – процесс трудоемкий и требует расчета прочности для каждого случая отдельно. Схема армирования в этом случае рассчитывается с применением специальных программ, созданных для проектирования железобетонных конструкций. Поэтому расчет схемы армирования в таком случае следует доверить профессионалу.

Важно! Для предотвращения крошения верхнего слоя ступеней не обязательно усиливать их тонкой армирующей сеткой. Для этого достаточно использовать качественный цемент для приготовления бетона. Формирование армирующего скелета

Формирование армирующего скелета

Армирование начинается после сборки боковой опалубки лестницы. Сборка опалубки для ступеней проводится после укладки арматуры, которая должна располагаться в соответствии с составленной заранее схемой, образуя сетку с одинаковыми ячейками.

Для армирования бетона используют простую строительную арматуру разной толщины, которая выбирается в соответствии с таблицей соотношения длины пролета и размера самой арматуры. Чтобы металлические прутки сохраняли свое местоположение в толще конструкции после заливки бетона, их скрепляют между собой.

Для скрепления обычной строительной арматуры подойдет как сварка, так и связывание прутов между собой специальной вязальной проволокой. Из-за особой термической обработки такая проволока эластичная и не ломкая.

Для быстроты и удобства вязки используют крючок, вставленный в шуруповерт.

Важно! Сварка используется только при соединении прутков, выполненных из обыкновенной некаленой строительной арматуры. Если использовать каленую, то ее прочность в месте сварки уменьшается, из-за чего появятся слабые места в конструкции. Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона

Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков

Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона. Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков.

Обычно армирующая конструкция не состоит только из цельных прутков. Состыковка прутьев арматуры также производится при помощи сварки или вязки. В случае сварки с одной стороны нахлест концов прутков друг на друга должен быть не меньше 12-ти диаметров соединяемой арматуры, а в случае связки – не менее 50-ти.

При скреплении арматурных сеток лестницы и площадки нужно использовать проволоку диаметром 6 мм.

Важно! Стыки силовой арматуры следует чередовать, не допуская совпадения стыков двух или более арматур в одном месте!

Бетонная лестница с грамотным армированием является долговечным сооружением, которое после стильной отделки придаст любому строению солидный и фундаментальный вид.

Монтаж сборной железобетонной лестницы

Наружная лестница из бетона: а — опалубка и бетонирование наружной лестницы; б — общий вид готовой наружной лестницы; 1 — арматурная сетка; 2 — доски опалубки подступенка; 3 — колья, вбитые в грунт; 4 — бетон; 5 — утрамбованный грунт; в — верх кольев, образуемый после твердения бетона; 7 — опалубочная доска-тетива боковой стенки лестницы; 8 — подступенок; 9 — проступь; 10 — боковая стенка лестницы.

Сегодня чаще всего применяют сборные конструкции, состоящие из крупных блоков. Такие лестницы обладают крупными маршами и крупнопанельными площадочными плитами, которые представляют собой железобетонные плиты с ребрами жесткости, произведенные промышленным способом.

Площадочная плита марша такой лестницы имеет ступенчатую верхнюю поверхность, на которой посредством раствора крепятся сборные проступи. Одно ребро плиты делается прямоугольным, а второе — с консолью, чтобы можно было опереть на него лестничные марши. Плиты и марши по окончании их установки на место скрепляются сваркой стальных закладных деталей.

Всю работу по строительству железобетонной лестницы можно разделить на три этапа:

• создание опалубки;
• монтаж каркаса из арматуры;
• заливка бетона.

Для работы понадобятся следующие материалы и инструменты:

• узкие доски;
• брус для подпорок;
• широкие доски толщиной не менее 3 см;
• фанера;
• электролобзик;
• саморезы;
• бетон;
• песок, щебень;
• полиэтиленовая пленка;
• строительный вибратор.

Опалубка сооружается из плотно подогнанных друг к другу строганных досок. При их отсутствии можно обойтись обивкой внутренней части опалубки гладкой фанерой.

Готовую опалубку необходимо установить на место, где будет расположена будущая лестница, после чего ее плотно закрепляют. Если опалубка не будет иметь достаточную жесткость и прочность, бетон, обладающий большим весом, деформирует или разрушит ее, в результате чего лестница будет испорчена из-за огромного количества дефектов.

Опалубку перед заливкой бетонного раствора нужно хорошо увлажнить водой, чтобы доски смогли расшириться, и, как результат, уплотниться после полного высыхания.

Создание опалубки, армирование лестничных маршей и заливка бетона

Схема устройства бетонной лестницы.

Армирование маршей осуществляется в тех местах, где под средней частью лестницы отсутствует надежная опора. Каркас из арматуры защищает бетон от появления трещин и разломов, в результате чего существенно повышается прочность конструкции.

Для этого стальные прутья укладываются вдоль несущего каркаса лестничного марша, после чего прочно соединяются поперечными связями. Кромки бетонных ступенек закрываются металлическим уголком, чтобы они не крошились при эксплуатации. Чтобы уголок сцепился с бетоном, к нему обязательно приваривают небольшие кусочки стальной проволоки.

В подготовленную опалубку накануне заливки раствора укладываются деревянные пробки или закладные металлические пластины, к которым впоследствии будут крепиться элементы перильного ограждения.

Заливку одной ступени обязательно производят в один прием, так как бетон не должен иметь каких-либо слоев.

По окончании заливки бетонного раствора поверхность полученных площадок, ступеней, подступенков и маршей тщательно выравнивается посредством специальных инструментов. Ходить по лестнице можно будет только после полного высыхания раствора.

https://youtube.com/watch?v=uHgbrbGzVIA

Облицовку железобетонной лестницы, к которой можно приступать только по окончании всех строительных работ, можно произвести с использованием керамической плитки, дерева, натурального камня или керамогранита. Ограждение такой лестницы можно сделать из металла с пластмассовым или деревянным поручнем.

Как елочка на стене превращается в адвент-календарь?

Виды

Лестница представляет собой набор ступеней, ведущих от одного этажа здания к другому, как правило, внутри. Маршевые промежутки зависят от типа перекрытия, универсальное решение зависит от типа строения. Можно воспользоваться зарубежными проектами для центрального входа.

Типы лестниц, используемые в строительстве зданий, в целом основаны на форме. Могут быть прямые железобетонные, с поворотом и непрерывные – это широкие перекрытия. Есть сборные винтовые или П-образная строение. Можно использовать для строительства ЖБИ или изготавливать из газобетона.

Прямая

Этот тип лестниц используется в условиях между двумя этажами. Она может состоять либо из одного полета, либо более одного с посадкой.

Поворотная

Поворотные конструкции подразделяются на следующие:

• четверть поворотная;
• половина поворота;
• три четверти поворота;
• бифурцированная.

Четверть поворотная – это та, что меняет свое направление либо вправо, либо влево. Она поворачивается на 90 градусов, когда поднимается, чтобы соединить два разных уровня. Она еще называется L-лестницей. Существует такие два типа, как:

• первый вариант имеет четко видимые позиции в начале полета, а также в конце. На четвертом повороте может быть посадка на четверть площади;
• в геометрической лестнице стрингер и поручень являются непрерывными.

В случае поворота наполовину направление движения изменяется на 180º. Такие конструкции довольно распространены и представлены в виде таких трех вариантов исполнения, как:

• в начале и в конце каждого полета новые стойки;
• имеет пространство или колодец между внешними струнами;
• стрингеры и ручные рельсы являются непрерывными, без каких-либо промежуточных стоек.

Направление конструкции три четверти изменяется три раза, а верхний пролет пересекает нижний в случае трех ступеней четверти оборота. Лестница этого типа обычно используется, когда вертикальное расстояние между двумя этажами больше, а также длина лестничной клетки ограничена.

Бифурцированные конструкции обычно используются в общественных зданиях, они имеют более широкий полет, который раздваивается, один поворачивается влево и другой – вправо.

Эта разновидность имеет геометрическую форму, может быть следующих типов:

• круглая;
• спиральная.

Сборная конструкция

Такие перекрытия особенно подходят для строительства высокоскоростных лестничных клеток. Высококачественная отделка обеспечивает прочную лестницу для длительного обслуживания. Они идеально подходят для строительства высококачественных частных и жилых строений. Плотный сборный бетон обладает отличными акустическими свойствами, связанными с проблемами передачи звука.

Подготовленные бетонные перекрытия являются очевидным выбором для пожарных лестниц. Техническое обслуживание и отличная долговечность являются неотъемлемыми преимуществами конструкции. Сборные бетонные перекрытия предлагают значительные преимущества на этапе строительства проекта, обеспечивая быструю установку и ранний безопасный доступ к последующим этажам.

Сборные перекрытия могут быть спроектированы как отдельные агрегаты или могут быть изготовлены как полный сборный лестничный пролет и прикрепленная посадка. Подготовительные посадки могут быть прикреплены к верхней или нижней части лестничной клетки, а также снабжены как верхними, так и нижними приземлениями.

Детали бетонной конструкции обеспечивают быстрое и безопасное соединение между лестницей и посадкой. Детали ступни предназначены для сборных конструкций, сидящих на настиле, сборных плитах перекрытия или соединения с промежуточными сборными площадками.

Проектирование и требования к монолитным железобетонным лестницам

При проектировании важно помнить, что каждая лестница имеет свои особенности расчетов параметров исходя из формы лестницы и ее конструкции. Вы сможете воспользоваться подробным расчетом всех необходимых параметров в статье по расчету лестниц, а также строительным калькулятором для каждого из типов

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из бетона:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина проступи – по нормам для удобного использования лестницы необходимо, чтобы ступня могла полностью разместиться на проступи;
• высота ступени – меняется в зависимости от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, для спокойного перемещения в обоих направлениях двух человек, а также для поднятия объемных предметов достаточно ширины марша порядка 1200 мм;
• потолочный проем – расстояние от ступеней до края проема должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина косоура)2 = (высота косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещениях составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Помимо приведенных выше параметров, необходимых при строительстве лестницы, важно помнить, что лестницы из бетона имеют еще ряд дополнительных параметров. Одним из таких условий является армирование бетонной лестницы

Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает. При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Одним из таких условий является армирование бетонной лестницы. Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает

При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Особое внимание также требуется уделить качеству бетонной смеси, от нее также зависит прочность будущей лестницы. Чтобы правильно приготовить бетонную смесь, можете опираться на таблицу, в которой представлены соотношения для получения 1м3 бетона, или можете использовать калькулятор для расчета бетонной смеси

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все ее комплектующие отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Основные преимущества бетонной лестницы:

• Имеют жесткую конструкцию, отсутствуют скрип и вибрация.
• Строительство бетонной лестницы в частном доме начинается одновременно со строительством дома, благодаря этому ей можно пользоваться для строительных нужд, не боясь повредить ее.
• Лестницы из бетона устойчивы к влаге и перепаду температуры, идеальны для расположения на улице, как входная лестница.
• Отсутствует возможность возгорания.
• Материал позволяет выполнить самые безумные дизайнерские проекты.

Особенностью конструкции является тот факт, что для бетонной лестницы необходимо прочное основание (фундамент) и не менее прочное перекрытие, на которое оно будет опираться. Все это связано с тем, что бетон — очень тяжелый материал, кроме того вес добавляет также тяжелый армированный скелет лестницы.

Сборка и специфицирование конструкции

После того как схема армирования готова, можно сделать черновое оформление, проверить правильность выполнения чертежа и, если проектировщика всё устраивает, приступить к сборке конструкции. Выбираем команду Сборка и маркировка конструкции из группы Сборки и спецификации и указываем необходимые параметры в диалоговом окне команды. В списке Схема армирования выбираем вариант На виде, а в группе Обозначение элементов устанавливаем вариант Позиции. Нажав на кнопку ОK, выделяем всю нашу конструкцию и нажимаем клавишу ENTER, после чего Project StudioСS Конструкции 5.1 осуществит сборку конструкции. Посмотреть информацию о конструкции можно через Диспетчер марок, вызываемый из главного меню Project StudioСS Конструкции 5.1.

Имея полностью посчитанную арматуру, уже можно выводить спецификацию, однако будет лучше, если мы введем в нашу конструкцию еще и материалы с объемами, которые также войдут в спецификацию. Для этого выберем нашу конструкцию Мл3 в Диспетчере марок и нажмем на боковую вкладку Состав марки (рис. 12 и 13).

Рис. 12. Диспетчер марок. Вкладка Перечень марок

Рис. 13. Диспетчер марок. Вкладка Состав марки

Новые материалы вводятся нажатием правой кнопки мыши на пиктограмме папки Материалы. Назначение имени новому материалу и объему происходит путем ввода нужных значений в нижней части окна (не забудьте предварительно выделить левым щелчком мыши новый материал, появившийся в папке Материалы).

Вывод спецификации является одним из заключительных шагов по созданию документации на конструкцию. Для этого необходимо выбрать команду Спецификация конструкций из меню Сборки и спецификации и отметить в появившемся окне конструкции, которые будут входить в спецификацию. Далее нажатием кнопки ОK завершаем процесс генерирования спецификации и размещаем ее в нужной части чертежа (рис. 14).

Рис. 14. Спецификация

Для полного завершения работы над чертежом осталось сделать совсем чуть-чуть. Во­первых, проверить таблицу спецификации. Если в ней пропущены какие­то позиции — это означает, что есть уникальный элемент, который учитывается только в сборке конструкции. Во­вторых, проверить всё оформление чертежа. Далее формируем листы для печати и наслаждаемся результатом проделанной работы (рис. 15).

Рис. 15. Итоговый чертеж армирования лестничного марша

Подводя итоги работы, заметим, что проделать ее пользователю, знакомому с черчением в CAD-средах, не составит труда, так как алгоритм работы с Project StudioСS Конструкции 5.1 практически не отличается от выполнения чертежа в «голом» AutoCAD. По сути, сокращение времени проектирования достигается как за счет более быстрого вычерчивания необходимых разрезов, автоматизированного создания выносок, отметок уровня и прочих мелочей, существенно облегчающих жизнь проектировщику, так и за счет автоматического подсчета спецификации, что при «ручном» методе занимает значительную часть времени разработки конструкции. Ускорение проектирования методом автоматизации выполнения рутинных операций не только повышает производительность труда, но и снижает общую утомляемость сотрудников от работы, что, несомненно, благоприятно скажется на атмосфере в коллективе.

Цветовая схема армирования Для упрощения восприятия системы подсчета стержней программой Project StudioСS Конструкции 5.1 в нашем примере мы вручную выделили цветами стержни с разными значениями свойств группы Учет: зеленый — элемент учитывается в сборке конструкции и в спецификации. Этим стержням присваивается позиция и ведется их учет в спецификации; коричневый — элемент учитывается только в сборке конструкции. Этим стержням присваивается только позиция; красный — элементы никак не учитываются программой Project StudioСS Конструкции 5.1. Главный разрез. Цветовая схема армирования Разрез Б-Б. Цветовая схема армирования Разрез 2-2. Цветовая схема армирования Узлы конструкции. Цветовая схема армирования

Вы всё еще считаете, что оно того не стоит? Тогда спешим вам сообщить, что в ближайшее время Project StudioСS Конструкции 5.1 поможет не только повысить производительность, но и сэкономить средства. Осенью 2010 года появится версия для работы под платформой nanoCAD, которая является свободно распространяемым продуктом. Эта связка будет оптимальным решением для многих российских компаний с ограниченным бюджетом на приобретение лицензионного программного обеспечения. А напоследок пожелаем вам успешных проектов.

Пример расчета конструкции

Изготовление лестничной конструкции начинается с расчетных действий относительно ее конструктивных особенностей и требуемого материала. Для этого продумывается высота подъема ступенек и их шаг, ширина пролета и угол наклона. Результат правильного и грамотного расчета – красивая и удобная лестница.

Ширина марша

Расчет шага ступеней

Проем под лестницу, размер которой определяется заранее, оставляется на стадии строительства сооружения. Чертеж рисуется самостоятельно, причем значение имеют следующие факторы:

• назначение конструкции и ее месторасположение;
• нагрузка во время эксплуатации;
• тип лестничной конструкции;
• сезонность использования.

Чертеж ж/б лестницы

Существуют стандарты лестничных пролетов:

• расстояние от потолка до каждой ступеньки не менее 2 м;

• ширина лестничного марша составляет 90 см;
• высота ступеней — 17 см;
• их ширина — 30 см;

• угол наклона сооружения стандартно – 30º;

• высота лестницы берется из расчета слоев теплоизоляции, гидроизоляции и отделки;

• высота ограждения — не менее 90 см и при наличии детей расстояние между стойками лестничных перил должно быть для их безопасности закрыто;

• при использовании скользкого отделочного материала, лестница должна быть снабжена прорезиновым покрытием или ковролином.

Бетонная лестница – это тяжелое сооружение, поэтому необходимо надежное основание. Оптимально заливается толстая 10-и сантиметровая стяжка из бетона на хорошо утрамбованный, заранее подготовленный грунт. Если лестница будет весить более 2,5 т, тогда заливается отдельный фундамент.

Фундамент под ж/б лестницей

Для удобного подъема следует знать уровень чистого пола этажей с учетом стяжки отделки. В учет берутся материалы изготовления ограждения лестницы, декоративные и инженерные элементы: подсветка степеней, опорные столбы и другие детали.

Этап #3. Сборка опалубки

После всех расчетов приходит время создавать будущие очертания лестницы. То есть строить опалубку, в которую в дальнейшем будет заливаться бетон.

Сборка опалубки – самый сложный этап в строительстве лестницы. Он требует скрупулезной, аккуратной работы с точной выверкой всех заранее рассчитанных размеров конструкции. Любая оплошность на этом этапе может привести к неудаче всего строительного проекта (будет нарушена форма конструкции, ее размеры, поверхность получиться неудобной для последующей отделки).

Для строительства опалубки понадобятся:

• водостойкая фанера (толщина 12-18 мм) или обрезная доска (толщина не менее 30 мм) – для нижней части опалубки (дна), отбортовки и подступенков;
• водостойкая фанера (толщина 6,5-9 мм) – для криволинейных участков (при необходимости);
• доски (толщина 50 мм, ширина 150-170 мм) или опорные бруски 100х100 мм – для подпорок;
• бруски 100х100 мм – для соединения листов фанеры или досок между собой;
• металлические уголки, саморезы по дереву (3,5 мм) – для крепления.

Деревянные элементы опалубки, соприкасающиеся с бетоном, должны быть абсолютно гладкими. Тогда бетонная поверхность после застывания получится гладкой, практически не нуждающейся в отделке. Поэтому стороны досок, которые планируется разместить с внутренней стороны опалубки, нужно предварительно отшлифовать. Если используется гладкая фанера, то никаких предварительных выравнивающих действий производить не нужно.

Сборка опалубки выполняется следующим образом:

1. Выставляют нижнюю часть опалубки, на которой будет удерживаться вся масса бетона. Для этого можно использовать габаритные листы фанеры или доски. Их плотно скрепляют друг с другом с помощью брусков, закрепленных с наружной стороны опалубки (можно использовать уже готовые деревянные щиты). Снизу нижнюю часть опалубки подпирают досками или опорными брусками. Шаг подпорок должен совпадать с шагом ступеней.

Крепление элементов опалубки обычно выполняют при помощи саморезов, а не гвоздей. Дело в том, что после застывания бетона опалубку придется снимать, что легко сделать, выкрутив саморезы. Вынимать гвозди сложнее, поэтому для опалубки их стараются не использовать.

2. Боковые края лестницы ограничивают отбортовкой – фанерой или обрезной доской. Отбортовку также усиливают досками (брусками) с внешней стороны, так как сама по себе она не сможет выдержать давление бетона. Доски надежно закрепляют на отбортовке, особенно если они были выставлены под углом. На этом этапе обычно выполняют армирование конструкции (см. этап #4).

3. Устанавливают доски (фанеру) подступенков, закрепляя их к отбортовке (или к стене) с помощью металлических уголков.

4. Все стыки элементов опалубки (фанеры, досок) замазывают цементно-песчаным раствором или выравнивают угловой шлифовальной машиной, рубанком. Подобное выравнивание стенок опалубки позволит по окончании работ получить гладкую, ровную поверхность бетонной лестницы. Это облегчит дальнейшую работу отделочникам, то есть штукатурить и выполнять шлифовальные работы на уже готовой бетонной конструкции можно будет по минимуму.

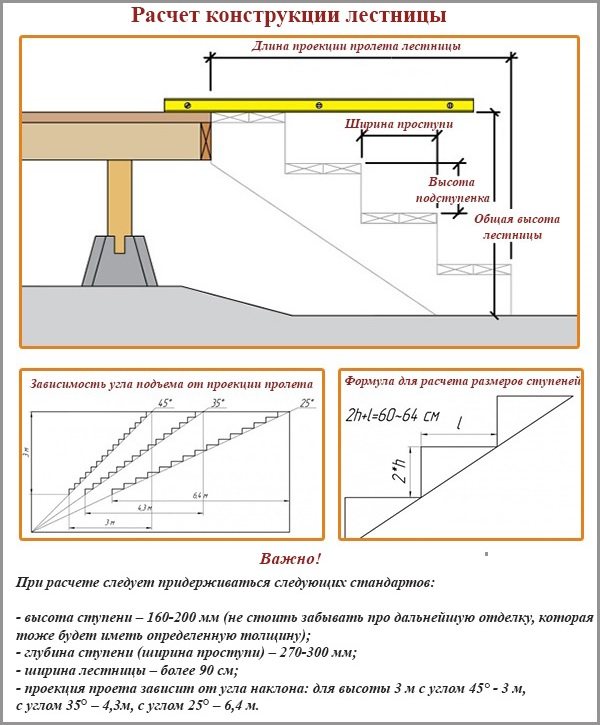

Этап #2. Расчет конструкции

Прежде, чем начинать строительство лестницы, необходимо провести предварительный расчет всех ее элементов. И разработать чертеж с указанием размеров конструкции, количества ступеней, их ширины и высоты.

Угол подъема

Первая важная характеристика – угол подъема (наклона), от которого зависит высота и длина лестницы. При одинаковой высоте, лестница с углом подъема в 25° всегда будет длиннее, чем лестница с углом в 35° или 45°. К примеру, лестница с углом 25° и высотой 3 м формирует проекцию пролета, равную 6,4 м. Лестница такой же высоты с углом 35° — проекцию пролета 4,3 м. Лестница с углом 45° — проекцию пролета 3 м.

Иными словами, чтобы построить лестницу с углом пролета 25°, необходимо затратить в 2,35 раз больше материалов, чем при постройке лестницы с углом 45° (при одинаковой высоте обеих конструкций).

Размеры ступеней

Выбрав высоту и угол наклона лестницы, необходимо разбить конструкцию на ступени. Оптимальные размеры: высота ступени – 16-20 см, ширина – 27-30 см.

Если сделать ступени выше 22 см, то по ним будет тяжело подниматься, особенно пожилым людям. Люди, привыкшие к традиционному шагу ступеней, будут спотыкаться, не донося подошву обуви до следующей ступени при подъеме. При спуске возможно падение. Слишком низкие ступеньки (ниже 15-14 см) также неудобны. По ним взрослый человек будет «семенить». Хотя для пожилых людей они более безопасны. Подходят они и для детей.

Что касается ширины ступени, то делать их меньше 25 см неразумно. Стопа будет соскальзывать при шаге на проступь. Ширина ступени больше 31-32 см заставит человека удлинять шаг, чтобы попасть на последующую ступень.

При выборе размеров ступени можно воспользоваться формулой: 2Н + L = 60-64 см. В этом случае H – высота ступени (подступенка), L – ширина ступени (проступи). К примеру, приведенные выше цифры оптимальных размеров отлично укладываются в расчеты: 2 х 16 см + 30 см = 62 см.

Ширина лестницы

Ширина лестницы обычно зависит либо от расстояния между стенами, куда ее нужно вписать, либо от наличия свободного пространства. Нежелательно выбирать ширину менее 80 см. Это слишком узкая лестница, поднимаясь (спускаясь) по которой человек будет ощущать себя, идущим по туннелю. Кроме того, по такой лестнице неудобно (или невозможно) переносить мебель. Оптимальная ширина – больше 0,9 м.

О расчетах конструкции лестницы подробно изложено в видео:

Армирование нестандартных монолитных лестниц

Нестандартные монолитные лестницы создаются профессионалами не за один день. Здесь не подойдут стандартные схемы, поскольку каждый случай является индивидуальным. Чтобы создать прочную и долговечную конструкцию, придется использовать специальные программы, работающие с железобетонными конструкциями.

Сложные конструкции рассчитываются самостоятельно крайне редко. Даже специалисты тратят на это не один день, чтобы, в случае сильных напряжений, лестница не начала разваливаться. Но даже такие конструкции не нужно усиливать тонкой сеткой, если пользоваться качественным цементом при приготовлении бетона.

Монолитные лестницы обладают следующими преимуществами:

1. Прочностью и долговечностью.
2. Безопасностью использования.
3. Пожаробезопасностью.
4. Доступной стоимостью.
5. Экологичностью.

Монолитные конструкции не нужно постоянно обслуживать и ухаживать за ними. Они будут стоять долго и не разрушатся даже при большом напряжении. Их используют, чтобы обустраивать жилые помещения больших домов и ландшафтной территории.

Армирование можно сделать самому

Используемая марка бетона зависит от того, какая нагрузка будет осуществляться на конструкцию, и где будет устанавливаться лестница. В помещении лучше всего использовать легкий бетон, имеющий пористую структуру. При создании наружных элементов применяется тяжелый бетон.

Как сделать ступеньки из бетона на второй этаж в коттедж

Произведя все расчеты, выполняется чертеж, который переносится с бумаги на стену. При наличии чертежа начинаются монтажные работы. При организации опалубки в расчет берется «чистовой пол» — первая ступень выше на толщину бетонной половой стяжки и покрытия.

Бетонную смесь для заливки желательно готовить на месте.

Приготовление бетонной смеси

Часто для простоты работы лестничную конструкцию заливают вместе с плитой перекрытия. Сооружение заливается за один раз, начиная снизу-вверх. Бетон должен быть густой, чтобы не сползал. После заливки раствора ступени аккуратно заглаживаются мастерком.

Заливка лестницы бетоном

Монолитное сооружение после заливки нуждается в уходе первые дни. Опалубка снимается через 3 дня, полностью она разбирается спустя 2 недели после бетонной заливки.

Готовая ж/б лестница без опалубки

Раствор с плотной структурой готовится примерно в следующей пропорции:

• 1 часть цемента;
• 3 части мелкого щебня;
• 2 части речного или просеянного карьерного песка;
• вода добавляется в зависимости от состава консистенции.

Бетон рекомендуется заливать разом, но при сооружении лестницы это вряд ли получится. Поэтому заливается один слой, и после его полного высыхания и зачистки поверхности, заливается следующий. После заливки лестница утрамбовывается. Высыхание всей конструкции происходит по истечении 3-4 недель. После демонтируются элементы опалубки, обрабатываются края и производится шлифовка поверхности. Только после этого приступают к отделке.

Машинка для шлифовки бетона

Если лестница опирается на одну из стен, сборочный процесс упрощается. Прямо на стену наносят контуры сооружения, по которым устанавливают брусья, прикрепляемые к стене дюбелями. Перед заливкой формируются ступеньки, для чего из 30 мм досок устанавливают поперечины-боковинки в высоту будущей ступени. После заливается бетон.

Опалубка, крепящаяся к стене

При высокой температуре в помещении бетонная конструкция периодически поливается водой. Иногда не мешает покрыть ее мешковиной или полиэтиленом. Так как именно влага придает необходимую прочность бетону, поэтому испаряться вода должна медленно. Нагрузка на лестничный марш допускается только через 28 дней, когда бетон наберет свою прочность.

Монтаж лестничной конструкции ускоряется при наличии кранового оборудования, подготовленного места предполагаемых работ и количества средств. Можно приобрести готовые лестничные марши – такие железобетонные изделия устанавливаются быстро и легко. Марш поднимается 2-мя парами строп. Вначале производится установка нижнего края лестницы, чтобы избежать срыва с опорной плиты.

Готовые лестничные марши
