Габионы (70 фото): многофункциональное украшение вашего участка

Зачем нужны каменные клетки

Использование ландшафтных габионов – яркий пример недорого и «сердитого» декора. Мобильность таких конструкций позволяет воплощать в жизнь самые смелые планы дизайна. Дополнительным плюсом является их особая прочность и долговечность. Габионные конструкции нашли себя во многих дизайнерских задумках:

Укрепление берегов. Для декоративных садовых водоемов нет ничего лучше, чем укрепление (и одновременное украшение) их берегов габионами. Они идеально вписываются в окружающую природу. Такие берега можно использовать и в качестве удобных скамеек.

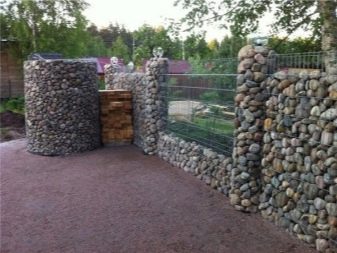

Заборы. Если на вашем участке скопилось много строительного мусора (каменная крошка, кусочки бетона), используйте их в оригинальной конструкции. Габионные заборы будут служить веками, тщательно укрывая ваш участок от любопытных глаз. Дополнительно сетку можно украсить растениями или обшить деревом.

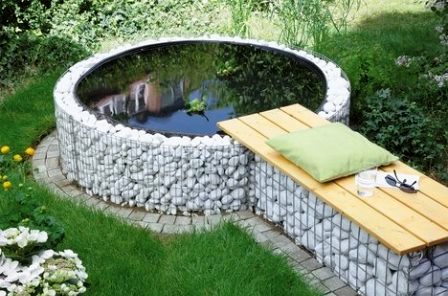

Сетчато-каменные конструкции отлично смотрятся возле водоемов и бассейнов

Габионные заборы вполне успешно выполняют функцию укрытия приусадебного участка от посторонних глаз, также их можно использовать как опоры для декоративных конструкций — фонтанов и т.д.

Разделение. Мобильность и гибкость металлической сетки позволяет придать ей любую форму. Можно оригинальным и красивым способом разделить приусадебный участок на функциональные зоны.

Подпоры. Когда будете оформлять террасу на даче, вспомните о габионах! Они станут сверхнадежной подпорной стеной, надежно защищающей участок от оползней. Из металлическо-каменных сеток можно соорудить привлекательные ступеньки или бордюры.

Для разноуровневых газонов и больших клумб незаменимы габионные подпоры

Габионы в оформлении участка как естественное продолжение дома, отделанного натуральным камнем

Оформление. Хотите добавить неординарности в оформлении цветочных насаждений? Создайте из габиона клумбы, цветочные горшки. Камни выгодно подчеркнут нежность и трогательность цветков. Придумайте необычные композиции, центральной частью которых станут габионы (скульптуры людей, животных). Пустите по ним вьющиеся растения(лианы, плющи), поразите своих друзей таким дизайном!

Монтаж цилиндрических конструкций

Так как модель отличается предельной простотой, обращение с ней не доставляет хлопот. Пустая цилиндрическая габионная конструкция представляет собой полотно из металлической сетки, разрезанное по размерам. По краям, которые будут находиться с торцов, продета армирующая проволока.

Ее пропускают между звеньями сетки, отступив от края на 3 ячейки. Обычно она уже там находиться, когда модель заказывается в торговой точке. Остается лишь распаковать паллет и отвязать верхний экземпляр от пачки. Затем нужно разложить его на ровной поверхности.

Этапы сборки цилиндрического габионаИсточник strport.ru

Соединив концы армирующей проволоки в виде одиночного узла и потянув за них, превращаем сетку в рулон. Причем одну сторону необходимо сразу надежно закрепить, а вторую лишь временно увязать. Насыпка камней проводится строго вручную через среднюю часть. Для этого длинные кромки связывают друг с другом на одну треть с каждой стороны.

Через оставшуюся незакрепленную часть в центре конструкции булыжники распределяются по внутренней площади. На завершающем этапе укладки камней сначала до конца стягивают последнюю торцевую часть с последующим надежным закреплением проволоки. Затем завязывают середину конструкции.

С готовым цилиндрическим габионом можно не церемониться. Если нужно укрепить дно и берега реки с сильным течением, то конструкция сбрасывается в воду при помощи автокрана. Или просто скатывается с обрыва.

Виды конструкций

Габион – это контейнер, заполненный камнями. Но вместилище делают так, чтобы все содержимое можно увидеть. Потому что все стенки коробки делают из стальной сетки. А за назначение сооружения отвечает его форма.

Конструктивно габион бывает:

• коробчатым;
• цилиндрическим;
• матрасно-тюфячным.

Применяют сооружения в различных сферах жизни. Сельское хозяйство использует конструкции для предотвращения эрозии почвы на проблематичных посевных участках. Дорожные строители упрочняют ими фундаменты трасс. А ландшафтные архитекторы укрепляют берега рек и водоемов.

Укрепление берега пруда габионамиИсточник gabions.com.ua

Но кроме практической функциональности не забывают о декоративной составляющей. Как в частном, так и общественном секторе нашлось применение для габионных конструкций в виде заборов на участках, ограждения опасных зон и обустройства террас на склонах. Также можно увидеть в парках оригинальные скамейки и столы из проволочных контейнеров с камнями.

Коробчатые

Обычно вместилище делают в форме параллелепипеда. Но могут повстречаться и кубические сооружения. А размеры граней могут меняться в зависимости от потребности. В длину конструкция доходит до 6 метров. По ширине может быть от метра до двух. А в высоту от полуметра до одного. Но если выполняют габаритное сооружение, то внутри обязательно устанавливают укрепляющие перемычки в виде перегородки-диафрагмы.

Габионные изделия с армирующей панельюИсточник truboproduct.ru

Для промышленного изготовления применяют два способа. Берут стальную оцинкованную сетку с шестигранными ячейками и закрепляют ее на прочной металлической раме. Во втором случае сваривают каркас из прутка и проволоки.

Область применения коробчатых габионов широка. Их можно увидеть там, где происходит размытие берегов водоемов и рек. Они служат подпорными стенками для оползающих склонов. Из них строят дамбы и плотины. И даже используют в виде фундамента для нетяжелых строений.

Оригинальное ограждение палисадникаИсточник russian.alibaba.com

Народные умельцы делают габионы самостоятельно. Для каркаса подбирают стальной пруток диаметром 6-8 мм. Сваривают из него прочную раму и обшивают сеткой рабицей, закрепляя ее на прутьях. Для этого используют оцинкованную стальную проволоку диаметром в 3 мм.

Цилиндрические

Форма габиона напоминает цилиндрическую конфету в обертке. Для изготовления берут сетку двойного кручения. Длина конструкции варьируется от 2 до 4 метров. А в зависимости от размера колеблется и диаметр. Обычно самый минимальный получается в пределах 0,65 м, а самый большой не выходит за пределы 0,9 м.

Габион в виде конфеты в оберткеИсточник strport.ru

Ввиду полного отсутствия ребер жесткости, сооружение отличается большой гибкостью. Поэтому с успехом применяется для устранения аварий на дамбах и экстренного укрепления береговой линии во время размыва. Часто используют вместе с коробчатыми конструкциями, где они выполняют роль фундамента для возведения стены в водоеме.

Матрасно-тюфячные

Плоские габионы очень похожи на коробчатые. Особенно по параметрам ширины и длины. А вот высота у них не превышает 30 см. Из-за этого габионная конструкция способна плотнее прилегать к основанию, хорошо повторяя его форму.

Укрепление откоса под мостом плоскими габионамиИсточник nizhniy-novgorod.stroyportal.ru

Плоские сооружения годятся для облицовки каналов. Также их располагают на склонах и откосах. Например, железнодорожных путей. Еще их применяют, как основание для гидротехнических построек и в виде фундамента для стен из коробчатых сооружений.

Применение

В военном деле

В военном деле габионы применялись начиная с XVI века в качестве элементов полевых фортификационных сооружений для защиты личного состава формирований, орудийных батарей (Наполеоновские войны, Крымская война и другие). Во время маршей к месту боя габионы (пустые плетёные корзины, без дна, имевшие цилиндрическую форму и отличавшиеся по диаметру (чтобы их можно было вставлять одну в другую)) имеющие небольшой вес перевозились в обозе, а уже непосредственно на огневой позиции полевой артиллерии их плотно утрамбовывали копаемой тут же землей или камнями. Затем заполненные габионы устанавливались в виде защитных «стен» вокруг орудий, чтобы задерживать пули, ядра и картечь противника. В связи с развитием военного дела, в XIX веке, для защиты расчётов орудий полевой артиллерии на них стали устанавливать защитные стальные щиты, и надобность в габионах постепенно отпала.

В Русском военно-инженерном деле также использовался древнерусский термин — Тура, множительное — Туры. Делились на:

• сапные — 2 фута (фт.) диаметром, 2 3/4 фт. высот., 1 — 1½ пуда (пд.) весом:
• батарейные — 3 фт. диаметром, 4 фт. выс., около 3 пд. весом.

Обширно применялись русскими инженерами при ночных работах в крепостной войне, преимущественно для устройства покрытий, блиндажей и ниш для снарядов. Для тех же целей употреблялись иногда и в полевой войне.

В XX веке такая форма фортификации выродилась в мешки с песком вокруг пулемётных гнёзд, в XXI — возродилась в виде HESCO Bastion — быстросборных габионов из стальной проволоки и мешков из прочной ткани. Применяются, как и раньше, для защиты русел рек и побережий, а также для защиты от осколков и пуль на военных базах и объектах: их можно видеть на базах сил NATO в Афганистане и Ираке. Разработаны специально с учётом удобной доставки и быстрого наполнения с помощью ковшовых погрузчиков. Большой объём (и, как следствие, большая надёжность возводимого барьера), прочная конструкция и скорость возведения выгодно отличают их от простых мешков с песком.

В строительстве

В конце XIX века габионы заинтересовали строителей, как быстро возводимые сооружения для укрепления крутых склонов и берегов рек, участков, которые подвержены оползням. Пригодились аналогичные конструкции и при возведении дамб и мостов. В современный период плетеную корзину заменил каркас из металлической сетки. Габионы применяются в качестве укрепляющей конструкции, во всех видах строительства, для защиты дорог (автомобильных и железных), опор мостов, речных берегов от размывания и так далее и тому подобное. Основные разновидности габионов: матрацно-тюфячные и коробчатые. Пологие берега рек выстилаются габионными тюфяками; крутые стены — коробками: клетками в форме параллелепипеда с размерами 3—5 х 1—1,5 х 1 метр. При возведении подпорных стен высотой более 3 метров, а также при строительстве на сыпучих грунтах, используются габионы с армирующей панелью. При укреплении русел рек и для прокладки коммуникаций по дну водоёмов (трубы, кабели), применяются цилиндрические габионы. На протяжении последних лет габионы постепенно вытесняют монолитные подпорные конструкции, выигрывая в стоимости и качестве. Изготавливаются по ГОСТ Р 52132-2003.

В настоящее время габионы находят широкое применение в ландшафтном дизайне как по своему прямому назначению, так и в качестве декоративных элементов — малых архитектурных форм — например, при обустройстве террас на участке.

Интересные решения

Чтобы разнообразить готовую конструкцию забора из габионов, можно в качестве обшивки использовать дерево или же посадить рядом вьющиеся растения и кустарники.

Очень красиво и необычно смотрится забор из габионов в сочетании с изгородью из вечнозеленых кустарников.

Габионовая конструкция может быть выполнена даже в необычных формах, которые могут стать украшением вашего дома. Габионы округлых форм с камнями очень часто используются для разнообразия дизайна ландшафта.

Для создания удивительного ограждения из камней вам не потребуются какие -то особые технологии, поскольку возвести качественный забор можно, не используя при этом самые дорогие строительные материалы и инструменты. Не стоит бояться включать свою фантазию и воплощать в жизнь самые смелые конструкции красивых изгородей из камней.

Еще несколько интересных и красивых габионных ограждений вы можете увидеть в следующем видео.

Виды габионов и камней для них

Сам сетчатый каркас можно приобрести или изготовить в форме прямоугольной коробки с крышкой или без, цилиндрические, матрасно-тюфячные (прямоугольные или цилиндрические, укладываются горизонтально, как мешки).

Виды габионов

Ячейки могут быть прямо- либо шестиугольными.

Габионная сетка двойного кручения

Сварные конструкции, изготавливаются в произвольной форме и с необходимым в каждом конкретном случае размером ячеек, но с учетом фракции загружаемых камней.

Наполнитель не должен высыпаться сквозь ячейки

Важно, чтобы частицы наполнителя были крупнее ячеек каркаса на 30% для надземных конструкций и на 50% для подводных (фракция камней от 10 см и выше), иначе камешки будут вываливаться, нарушая целостность и гармоничность конструкции. Чаще всего применяется материал фракции 250 мм

К общей массе камней допускается добавлять одну десятую часть некондиционного материала.

При выборе камня необходимо ориентироваться не только на размер отдельных элементов, но и учитывать оттенок, степень морозоустойчивости (не менее F150), прочности, безопасности (уровень радиации до 0,2 — 0,5 микрозиверт в час). Форма камней играет важную роль, если изготавливается надземная декоративная конструкция, в остальных случаях этот фактор второстепенный.

Таблица. Популярные породы камней для заполнения габионов

Порода	Описание
Базальтовый щебень	Камень серого или черного цвета с вкраплениями зеленого, коричневатого, болотного оттенков (кварц, халцедон, кальцит, хлорит). Может применяться при строительстве заборов, для отделки фасадов, печей и т.д.
Валунный камень, булыжник	Плотные камни округлой формы. Могут иметь самые разные оттенки и состав. Габионы с булыжником используются для возведения защитных сооружений, подпорных конструкций, для упрочнения грунтов и т.д.
Песчаник	Горная порода со слоистой структурой. Песчаник может быть светло-желтым, коричневым, серым, иметь вкрапления других оттенков, в том числе синеватые переливы. Песчаник стоит недорого, при этом высоко декоративен, используется в ландшафтном дизайне для возведения альпийских горок, небольших ограждений и т.д. Ввиду не самой высокой прочности песчаник не применяют для ответственных укрепительных сооружений.
Кварцит	Также именуется розовым кораллом. Красивая осадочно-метаморфическая порода серо-малинового оттенка. Декоративный камень применяется при изготовлении уличной мебели, клумб, для отделки цоколя и фасада и т.д. Иногда небольшие габионы с кварцитом устанавливают в помещениях как украшение интерьера. Особенность породы — высокая прочность и долговечность свыше сотни лет.
Гранит	Прочный камень природного происхождения. В основе состава породы — шпат полевой. Гранит может быть красновато-розовым, серым, черным, коричневым, зеленым и даже голубым. Вкрапления обычно темные — черные или серые. Порода отличается прочностью и долговечностью, может использоваться для заполнения габионов любого назначения.

Красивые разноцветные глыбы эрклез, которые выглядят как настоящий арт-объект, — это всего лишь отходы стекольного производства. Оттенков эрклеза множества, но ландшафтные дизайнеры отдают предпочтение голубому, бирюзовому, зеленому стеклу.

Кусковое стекло

Применяется стекло при строительстве заборов как декоративная прослойка, для оформления водоемов, фонтанов, клумб и т.д. Эрклезом можно заполнить габионную арку, превратив ее в сверкающее произведение искусства.

Арка с подсветкой

Особенно эффектно эрклез смотрится с подсветкой LED-лентами, прожекторами, точечными светильниками.

Камень для габионов

Для заполнения конструкции используют только натуральный камень:

•  Кварцит.
•  Гранит.
•  Песчаник.

Форма породы – щебень, галька, окол, булыжники и валуны разных форм и размеров. Чаще всего применяют камни округлые или прямоугольные, иногда одинаковые по размеру, иногда разные. Главное, чтобы материал заполнителя был больше ячеек сетки (от 80 до 250 мм)

   Габионы – практическое применение и украшение

Заборы Существует два основных вида заборов из этого материала:

•  сплошная изгородь,
•  забор из декоративными вставками из дерева, кирпича, металла, и других материалов.

Для создания ограды из габиона нужно больше места, чем для забора из уже привычных глазу материалов, но он прослужит не меньше их.

Фундамента для ограды из габионов не требуется, но для вертикальной прочности конструкции через определённые промежутки устанавливают стальные опорные столбики (в ямки глубиной до 0,5 м).

После затвердевания раствора, фиксирующего опоры, монтируют проволочный каркас и крепят его к опорам при помощи гаек, болтов и шайб.

Сетки же между собой во время раскладки камней тоже крепят скобами. Вид забора из габионов зависит также и от формы и расцветки камней. В качестве декора можно применять и другие материалы – например спилы дерева, уложенные определённым образом.

Наполненные габионы для придания прочности конструкции связывают друг с другом. Торцы проволоки обрабатывают антикоррозионным средством. Постепенно поры между камнями будут заполняться мелкими частицами грунта, и сооружение приобретает устойчивость. Забор из габиона будет практичен, если на участке после строительства скопилось много каменной крошки и некрупных кусков бетона. В такой конструкции оставшееся пространство между камнями в сетке можно заполнить грунтом и высадить в него вьющиеся растения.

          Подпорная стенка и ступени из габиона

Габионы часто используются для подпорных конструкции в ландшафтном дизайне наравне с монолитными конструкции. При наличии на участке сложного рельефа или при необходимости укрепить границы небольшого водоёма, сооружают подпорные стенки из габиона.

             Виды габионных конструкций

По типу различают следующие конструкции из габионов:

•  Матрасно-тюфячные,
•  цилиндрические,
•  коробчатые.

Основные размеры габионов Маккаферри (м):

Коробчатые:	Матрасно-тюфячные:	Цилиндрические:
1,5*1*1	3*2*0,17	Ø 0,3 длина 2
2*1*1	3*2*0,23	Ø 0,3 длина 3
3*1*0,5	3*2*0,30

Металлической сетке габионов не страшна даже большая усадка грунта, так как она гибкая.

Все виды габионов продаются в специализированных магазинов.

Самостоятельно на дачном участке также  можно сделать габионы.

Посмотрите видео,  и Вам захочется сделать на даче, что-то похожее…

Советуем почитать: Спанбонд – укрывной материал, незаменимый на даче

Производство габионов

Изготовление габионов ‒ это процесс, предполагающий участия специалистов высокой квалификации. Нужно сказать, что производство делится на серийное и изготовление под заказ. С серийным изготовлением все понятно. Есть заранее подготовленные проекты, например, тех же беседок, стульев, клумб и так далее.

По конкретным параметрам, выполняются сварочные работы, ёмкость внутри сетки закладывается нужным камнем. Что касается вариантов, которые производятся под заказ, то здесь всегда требуется участие дизайнера. Он должен оценить ландшафт вашего участка, подобрать под него камень по цвету.

В конечном счете, снимаются индивидуальные размеры с ландшафта участка заказчика, на основании чего производятся габионы. На объект они доставляются по частям, а именно, сварная конструкция отдельно, камни отдельно. Все это собирается на месте в единое целое, после чего объект сдается заказчику.

Назначение габионов клеток

Изначально эти конструкции использовали как метод борьбы с неблагоприятными погодными условиями.

Они широко применялись при строительстве зданий, сооружений и дорог.

Какая польза от данных конструкций?

сдерживание воды или снега при сходе лавин с гор

укрепление береговых линий моря, водоемов

укрепление склонов

укрепление откосов дорог

защитные ограждения

элемент дизайна или декора

В этой статье речь пойдет о назначении габионов на участке частного дома или дачи:

1. Клумба, цветники
2. Стенка для ограждения бассейна, пруда, уголка отдыха.
3. Укрепление опорных стен для предотвращения оползания грунта
4. Забор
5. Наружное утепление построек на участке
6. Ступеньки
7. Мебель

Разновидности

Преимущества габионов

Большим спросом пользуются такие сооружения при декоре берега водоема, расположенного на территории сада. С их помощью можно закрепить берег и украсить пруд. Габионы имеют немало преимуществ.

К ним можно причислить:

• Гибкость. Могут быть установлены на любом виде почвы. Температурные перепады не влияют на элемент декора.
• Длительный период эксплуатации. Габионы, для изготовления которых используется прочная проволочная сетка, не утратят своего первоначального вида в течение долгих лет.
• Экономичность. Для создания плетенки потребуются дорогостоящие материалы. Смастерить ее можно самостоятельно.

Иллюстрация для статьи взята из открытых источников

Калибр проводов

Габионы: что это такое и для чего они нужны?

Для изготовления габионов используется металлическая сетка, как правило, двойного кручения, с антикоррозийной защитой из цинкового, гальфанового или поливинилхлоридного напыления.

Толщина проволоки, из которой изготавливается сетка, варьируется от 2 до 8 мм. Самый распространенный вид ячейки – шестигранник, но встречаются изделия с прямоугольными и квадратными формами.

По данной теме есть похожая статья — Виды заборов и ограждений для дома и дачи.

Дополнительно, для придания большей жесткости конструкции служит каркас, для которого используется арматура. В качестве наполнителя можно использовать самые разнообразные виды природных камней:

• щебень;
• галька;
• сланец;
• гранит;
• окол;
• базальт;
• гранит;
• булыжник;
• песчаник;
• кварцит и другие.

Особых требований к материалу по виду, цвету или форме нет, за исключением одного: они должны на 25-40% превышать размеры ячеек сетки. При использовании габионов для укрепления русел рек или берегов, то есть в том случае если они постоянно подвергаются воздействию движущейся воды, то размер камней должен быть в два раза больше чем ячейка сетки.

Благодаря своему внушительному весу габионные конструкции устойчивы и не подвержены деформации даже при наличии существенных подвижек грунта. Со временем они оседают, уплотняются частичками почвы, зарастают растительностью, что делает их более надежными и прочными.

Необходимые материалы для создания конструкции

Для изготовления габионов используют сетчатые или сварные блоки из крученой проволоки сечением в пределах 2-6 мм. Такие блоки и составляют основу конструкции. Для крепления их между собой применяют проволочные скобы или хомуты. Для больших сооружений может понадобиться также специальный трос, который крепится к противоположным стенкам габиона для устойчивости конструкции.

При выборе материала лучше брать оцинкованную проволоку, так как она меньше поддается внешнему влиянию и не ржавеет со временем. Подойдет также и материал с ПВХ покрытием, но используется реже. Конфигурация же ячеек сетки может быть разной – как квадратной или прямоугольной, так и многоугольной.

Для наполнения габиона используют каменный материал как природного, так и искусственного происхождения. Больше подходят цельные или колотые камни твердых пород – это гранит, базальт или кварцит. Декоративные же сооружения небольших размеров можно заполнить и крупной галькой, песчаником или другим подходящим материалом.

Но наполнение габиона может быть не только каменным. Для этих целей используются также обрезки труб, оставшиеся после строительства, деревянные чурбаки небольшого размера или что-то другое.

Внимание! Вне зависимости от того, что именно взято для наполнения габиона, ячейки сетчатой основы должны быть примерно на треть меньше размера используемых камней или другого материала.

Габионы своими руками

Процесс строительства всех габионных конструкций аналогичен. При необходимости сначала установите стабилизирующие опоры (в земле или на цоколе). Затем мы готовим почву и помещаем на нее собранный габион. В конце наполните его заполнителем и закройте корзину. Удерживающей корзины достаточно, чтобы раскрыться, и после наполнения закрыть в верхней части спиралью или проволокой.

При установке габиона для ограждения нас ждет больше работы, потому что каждая стена должна быть соединена с помощью специальных крепежных элементов для винтов или заклепок. Инструкции по установке прилагаются к каждому заказу.

Важным элементом конструкции являются так называемые концентрации, то есть крючки или соединители, крепящие наружные стенки габиона. Они препятствуют вздутию стен под весом камней, заполняющих корзину.

Благодаря ним габион ландшафтный не деформируется, поэтому они создают устойчивую структуру. Концентрации распределены равномерно – горизонтальные ряды расположены на расстоянии 30-50 см друг от друга на расстоянии 40-60 см. Первый ряд концентраций должен быть расположен как можно ближе к дну корзины.

Особенности конструкции

Самые популярный тип габионов – объемные прямоугольные сетчатые коробы. Также встречаются цилиндрические модели или плоские контейнеры в форме своеобразного «матраца».

Для усиления прочности стальная проволока габиона закручивается специальным двойным кручением или сваривается в местах пересечения арматуры. Сверху проволока контейнера покрывается слоем цинка или ПВХ.

Противоположные стенки корзины посередине схватываются тросами — расчалками для снижения риска деформации, а большие короба еще снабжаются дополнительными отсеками.

В качестве наполнителя корзины чаще всего выбирается природный или искусственный камень – крупная галька, кварцит, базальт, известняк, гранит, диорит и пр. в основном серого, белого или черного цвета. При этом размеры камней должны быть, как минимум, на 30-50% больше, чем ячейка сетки. Обычно используются булыжники на 7-20 см, хотя бывает наполнитель и больше.

Монтаж несложен. На земле готовится площадка, сетка распаковывается, собирается короб, который заполняется камнями до половины. Затем в середине габиона ставят специальные укрепляющие расчалки, наполнитель досыпается до конца, крышка закрывается и закрепляется. Между собой – сбоку или поверху — отдельные контейнеры фиксируются обжимными скобами или металлической спиралью. Более подробно про установку габионов на даче можно почитать в другой статье.
