Как установить кабель канал на стене

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

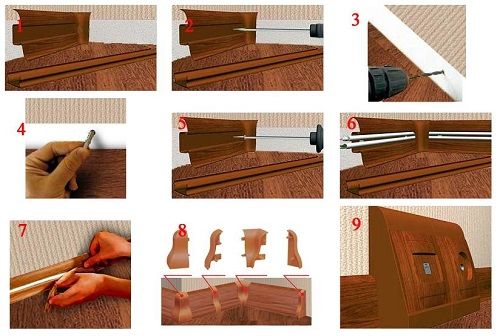

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

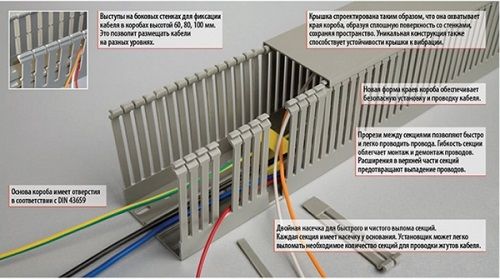

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

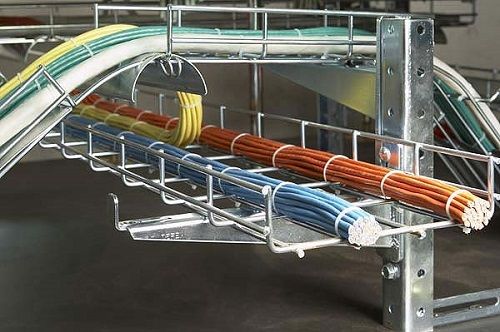

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

• Перфоратор.
• Дюбель-гвозди.
• Острый нож.
• Уровень и карандаш.
• Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Септик из еврокубов

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.

2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

   Монтаж крышки кабель-канала

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

   Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля
• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Как выбрать кабельный канал

Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.​

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

• из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
• алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
• стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.
