Расширительный бачок для систем отопления

Функции расширительного бака

Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.

Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.

Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.

Его функции состоят в следующем:

1. Удаляет из системы излишек воды при её нагревании.
2. Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
3. Удаляет из отопительной системы воздух, который действует на неё разрушительно.

Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.

Монтажные хитрости: особенности выбора места для размещения бака, методы его установки и тонкости обслуживания

Следующим шагом станет выбор места, где впоследствии будет установлен расширительный бак. Для каждого из рассмотренных нами вариантов существует своя специфика:

Вид	Место для монтажа
Открытый	Самая высокая точка в отопительной системе (за счёт этого дополнительно удаляется из системы лишний воздух)
Закрытый	Прямой участок трубы перед циркуляционным насосом

Приступая к установке открытого бака, нужно постараться, чтобы он располагался над котлом. Так вы сэкономите место, соединив два устройства прямой трубой, а также повысите общую эффективность системы. Также не забудьте обеспечить отвод в канализацию из верхней части резервуара – в противном случае он может протекать либо даже разрушиться.

Монтаж подобного оборудования можно осуществлять самостоятельно, особое внимание уделите герметичности соединений

Для установки мембранного расширительного бака потребуется куда больше сноровки и свободного времени.

Иллюстрация	Описание действий
	Определяем оптимальное место в отопительном контуре и, если необходимо, готовим крепления (можно из подручных материалов, как показано на скриншоте)
	Подготавливаем так называемую группу безопасности, состоящую из регулирующих инструментов
	Соединяем все элементы воедино, применяя при этом герметик, монтажный лён или иные составы для изолирования теплоносителя
	Открываем все шаровые краны и заполняем систему жидкостью. Всё готово, можно пользоваться

В процессе эксплуатации необходимо периодически освобождать резервуар от воды, чтобы предотвратить обширную коррозию. Также не лишним будет время от времени контролировать текущее давление, особенно если у вас установлен расширительный бак закрытого вида.

Наличие сливного крана обеспечит лёгкое и своевременное избавление от лишнего объёма воды и воздуха

В случае поломок или разрушений возможен ремонт, но обычно это касается мембранных приборов. Осуществляется он следующим образом: https://www.youtube.com/watch?v=cVjOaXyYy9M Статья по теме:

Виды и характеристики

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

• Количество людей, использующих систему водоснабжения.
• Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
• Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
• Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

• Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
• Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
• Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные

Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные

Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает. При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента

Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия)

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Подбор размера

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Слишком маленький бак

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Излишне большой бачок

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до сих пор.

Их устройство настолько просто, что заставляет мириться с недостатками.

К ним относятся:

• низкое рабочее давление сети, так как возможна только естественная циркуляция жидкости;
• необходимость контроля количества теплоносителя. Выкипание и испарение воды однажды разомкнут сеть и остановят работу системы, поэтому надо постоянно проверять уровень воды в баке;
• единственное место размещения — в верхней точке, что создаёт неудобство при возмещении недостатка теплоносителя.

Они допускают расположение в тех местах, где это нужно пользователю.

Приспособлены для работы при повышенном давлении и принудительной циркуляции, количество теплоносителя нисколько не изменяется.

Открытого типа

Представляют собой открытую ёмкость, уровень жидкости в которой повышается или понижается по мере теплового расширения.

При недостатке, вода, попросту доливается из ведра.

Открытый бак — простейшая конструкция. не требующая никакой запорной арматуры.

Главным её недостатком является неудобное расположение — обязательная установка в самой верхней точке сети.

Необходимость контроля за уровнем жидкости заставляет, постоянно подниматься наверх, доставлять туда воду.

Кроме того, давление в системе с открытым баком низкое, не допускающее использование насоса для циркуляции жидкости .

Но есть одно преимущество — открытая схема отопления не нуждается в электричестве.

Если случаются перебои с питанием, или его нет вовсе, такой вариант становится, единственно, возможным.

Про способы регулировки редуктора давления воды в системе водоснабжения написано здесь.

Конструкция закрытого расширительного бака решает все проблемы.

Регулировка давления и объёма в нём производится с помощью резиновой мембраны, поэтому такие баки попросту называют «мембранниками» .

Рабочий объём такого бака заполнен воздухом (или инертным газом), при расширении вода вытесняет мембрану и давление воздуха возрастает.

При остывании давление воды снижается и мембрана вытесняет её обратно в систему.

Работа устройства идёт в автоматическом режиме, не требующем постоянного наблюдения, допустимое давление намного выше, чем это возможно при использовании бака открытого типа.

Мембрана в баке может быть сменной (фланцевый тип), или несменной, одноразовой. Корпус такого бака окрашивается в красный цвет.

Баки с синим корпусом предназначены для горячей воды и оборудуются мембраной из пищевой резины с меньшим сроком службы.

Какой выбрать

Тем не менее, жители частных домов, нередко довольствуются использованием бака открытого типа, мотивируя такой выбор:

• простотой использования,
• ремонта,
• отсутствием нужды в электроэнергии.

Необходимость долива воды, из-за испарения или других потерь, одни считают лёгким неудобством, другие этот процесс механизируют (какой выбрать глубинный насос для скважины ) или автоматизируют (про глубинный насос для колодца с автоматикой прочитайте здесь ).

Если отапливаемая площадь невелика, и увеличения давления в сети не требуется, то можно обойтись применением только открытого бака.

Окончательное решение диктуется конкретными условиями и оборудованием.

Покупка расширительного бака

как устройства большой важности и ответственности, не должна производиться «на глазок», особенно, если нужен «мембранник»

Необходим расчёт объёма бака. учитывающий все индивидуальные параметры системы отопления вашего дома.

Какой вместимости

Заказать расчёт специалистам . Вариант надёжный, но потребует времени, денег и личного визита в организацию, где такой расчёт сделают.

Которую, кстати, надо сначала найти.

Подсчитать объём самому. используя необходимые формулы. Такой вариант хорош тогда, когда известны все нужные данные, иначе, никакой подсчёт сделать не удастся.

Доступный и несложный вариант, но желательно продублировать расчёт на нескольких ресурсах для получения наиболее точного результата.

Варианты с определением объёма бака «на глазок», или при ориентировочном подсчёте, принимая 1 кВт мощности соответствующим 15 л воды в системе, как ненадёжные и опасные, отвергаются сразу.

Лучше потратить немного времени на подсчёты, чем оказаться в нетопленном доме в мороз (как подключить греющий кабель для водопровода ).

Какой бачок выбрать? Пять основных рекомендаций

Рекомендуется учесть:

• Для какой системы нужно выбрать бачок. Для открытой — следует покупать или мастерить емкость открытого типа, для замкнутой — закрытого мембранного.
• Количество теплоносителя, производительность котла и протяженность трубопровода — исходя из этих величин, рассчитывается необходимый размер емкости.
• Подбор мембраны в закрытых бачках по эластичности; возможность замены.
• Из какого материала изготовлен корпус бака и сама перегородка.
• Диапазон использования температур, соотношение санитарных и гигиенических норм, условия эксплуатации.

Основные материалы для мембраны бака — EDPM (пропиленовая эластичная резина/синтетический этилен) и натуральный бутилкаучук.

Подбор формулы расчета объема

Самый легкий метод расчета — определить количество теплоносителя в контуре. Объем расширительного резервуара составляет 10—15% объема всего обогревательного комплекса.

Формула для расчета

V=E*C*(Pmax+1):(Pmax+Pmin),

где V — рассчитываемый объем емкости; Е — коэффициент расширения жидкости (для воды 0,04 или 0,05, для антифризов 0,1—0,13); С — объем отопительной системы; Pmax — максимальное давление котла (указано в паспорте); Pmin — начальное давление расширительного бачка (указано в документации).

Важно! Недостаточный размер бака — частая причина нестабильной работы отопительного комплекса

Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:

V = C*Bt / (1 – (Pmin /Pmax)), где

• С – объём теплоносителя в системе;
• Bt – коэффициент теплового расширения теплоносителя;
• Pмin – начальное давление в баке;
• Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Как посчитать объем коробки в М 3

Во время фасовки и транспортировки товаров, предприниматели задаются вопросом, как это правильно сделать, чтобы сэкономить время и финансы. Расчет объема тары является важным моментом в доставке. Изучив все нюансы, Вы сможете подобрать необходимую по размерам коробку.

Как рассчитать объем короба? Чтобы груз без проблем поместился в короб, его объем необходимо высчитывать, пользуясь внутренними размерами.

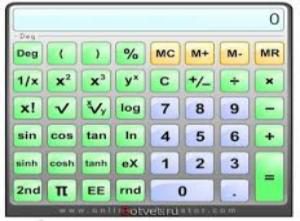

Воспользуйтесь онлайн калькулятором для вычисления объема коробки в форме куба или параллелепипеда. Он поможет ускорить процесс расчетов.

Груз, который необходимо поместить в тару, может быть простой или сложной конфигурации. Габариты короба должны быть на 8-10 мм больше самых выступающих точек груза. Это необходимо, чтобы предмет без затруднений поместился в тару.

Наружные размеры используют при подсчетах объемов коробок, чтобы грамотно заполнить пространство в кузове транспорта для перевозки. Также они нужны для вычисления площади и объема склада, необходимого для их хранения.

Во-первых, измерим длину (а) и ширину (b) коробки. Для этого будем пользоваться рулеткой или линейкой. Результат можно записать и перевести в метры. Будем пользоваться международной системой измерений SI. Согласно ей, объем емкости рассчитывается в кубических метрах (м 3 ). Для тары, стороны которой меньше метра, удобней производить замеры в сантиметрах или миллиметрах. Необходимо учитывать, что габариты груза и коробки должны быть в одних и тех же единицах измерения. Для квадратных коробок длина равняется ширине.

Затем произведем замеры высоты (h) имеющейся тары ─ расстояние от нижнего клапана коробки до верхнего.

В случае, если Вы сделали замеры в миллиметрах, а результат необходимо получить в м 3 , переводим каждое число в м. Например, есть данные:

Учитывая, что 1 м=1000 м, переведем эти значения в метры, а затем подставим в формулу.

Формулы

• V=a*b*h, где:
• a – длина основания (м),
• b – ширина основания (м),
• h – высота (м),
• V — объем (м3).

Используя формулу подсчета объема коробки получим:

V=a*b*h =0,3*0,25*0,15=0,0112 м 3.

Такой метод можно использовать при расчете объема параллелепипеда, то есть для прямоугольных и квадратных коробок.

Правила ухода за изделиями

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

• компенсация теплового расширения воды в закрытых системах отопления;
• в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
• в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
• поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

Каркасный способ крепления

Кошка из солёного теста

Вам понадобится: солёное тесто, ножик, скалка, простой карандаш, лист бумаги, наждачная бумага, акриловые краски либо гуашь, кисточка, прозрачный маникюрный лак, клеевой пистолет либо пва, основа для поделки например: дощечка с рамкой, прозрачный маникюрный лак.

Мастер-класс

1. Нарисуйте кошку либо распечатайте шаблон.
2. Раскатайте тесто тонким слоем.
3. Приложите шаблон и вырежьте кошку.
4. Высушите поделку.
5. Отшлифуйте поделку наждачной бумагой, убирая неровности.
6. Простым карандашом перенесите нужный рисунок на тело кошки.
7. Раскрасьте красками и дождитесь полного высыхания.
8. Покройте поделку лаком и дождитесь полного высыхания.
9. Приклейте кошку на основу с рамкой.

Кошка из солёного теста готова! Рекомендую к просмотру видео мастер-класс!

Сувенир кошки (Ласкуток) | Лепка из соленого теста 1 часть

Watch this video on YouTube

Настройка работы мембранного бака

Когда монтажные работы проведены согласно рекомендациям, необходимо провести настройку работы механизма:

1. Закачивая воздух, выбрать нужное давление, показываемое манометром.
2. Включить насос для подачи воды.
3. Уравновесить давление и придать мембране плавающее состояние.
4. Настройка завершена. Теперь система подачи воды с установленным мембранным баком готова к работе.

Если вы приобрели бак со съемной мембраной, через некоторое время ее можно будет заменить. Для установки новой мембраны сначала открутите на фланцевом соединении болты, а затем снимите фланец и устаревшую мембрану. Установите новую и снова все тщательно закрутите.

1 Назначение, плюсы и минусы

Когда теплоноситель нагревается, в контуре отопительной системы и котлах давление повышается за счет увеличения объема жидкости. Поскольку она является несжимаемой средой, а сама система герметична, это может привести к поломке труб или котлов.

По этой причине и рекомендуется ставить мембранный расширительный бак для отопления. Он представляет собой резервуар, подключенный с помощью трубы к системе. Излишнее давление в нем будет компенсироваться объемом, что и обеспечит контуру полноценную работу. Расширитель принимает в себя какое-то количество жидкости при повышении объема и давления, а затем, когда эти показатели понижаются, возвращает ее назад. От аналогичных устройств другого типа такие приборы отличаются рядом преимуществ:

• их можно применять в любой воде, даже если она содержит много кальция;
• разрешается использовать для питьевой воды;
• имеют большой полезный вытесняемый объем (по сравнению с баками без мембраны);
• подкачка воздуха требуется в минимальном количестве;
• установка быстрая и не требует больших затрат;
• при эксплуатации расходы будут минимальными.

Но имеет расширительный бак и минусы. Иногда можно столкнуться с проблемами при его монтаже, поскольку он довольно крупный. Теплопотери увеличиваются вследствие того, что теплоноситель отдает тепло экспанзомату.

Как рассчитать объем бачка

При расчёте объёма расширительной ёмкости нужно учитывать несколько факторов:

• ёмкость и мощность отопительной системы;
• тип системы отопления;
• тип расширительного бачка.

Для расчёта ёмкости резервуара используется формула:

Vб=(Vс * К)/D, где:

Vб — вместимость резервуара;

Vс — объем теплоносителя в системе;

К — коэффициент расширения жидкости. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04;

D — коэффициент расширения самого бака, зависит от материала изготовления и разницы температур во время отопления. Для точного установления «D» можно использовать формулу:

D = (Pmax — Pнач)/ (Рmax + 1), где:

Pmax — это значение максимального давления внутри труб и радиаторов;

Рнач — это давление внутри бака, запланированное производителями (обычно 1,5 атм.).

Таким образом, объем резервуара зависит во многом от собственных характеристик.

Внимание! Все показатели и характеристики не должны быть выше установленных норм. При расчёте объёма устройства данные должны быть равны или чуть больше полученных результатов. Многие сайты предлагают онлайн-расчёты расширительных баков

Многие сайты предлагают онлайн-расчёты расширительных баков.

Цена на материал и работы по монтажу

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.
