Инструкция: как повесить люстру на натяжной потолок

Декоративный свет

Коммутация люстры с электричеством

Опустим вопросы, как подключить светильник напичканный электроникой. Для этого лучше пригласить квалифицированного электрика. А вот для подсоединения обычной люстры специальных умений не требуется. Главное не перепутать провода.

Маркировка проводки

Напомним общеизвестную теорию. По кабелю в нашем доме бежит переменный ток, напряжение которого 220 В, а частота 50 Гц. А доставка этого тока идёт с помощью двух проводов – «фазы» и «нуля». Может присутствовать ещё и 3-й провод, подключаемый к шине заземления.

Различить их не сложно, т.к. маркировка общепринятая:

• «ноль» – с синей или голубой изоляцией;
• «земля» – с жёлто-зелёной изоляцией;
• «фаза» – имеет изоляцию любого другого цвета.

Нередки случаи, когда один кабель содержит много проводов – ноль, землю и несколько фаз. Это даёт возможность подключать различные комбинации проводов и позволяет работать осветительным приборам в нескольких режимах.

Однако бывают исключения. В домах старой советской постройки применялась проводка с одноцветной изоляцией. Это уже существенно усложнит задачу для непосвящённого пользователя.

Пример электропровода с одним «нулём», одной «землёй» и тремя «фазами»Источник open4business.com.ua

Процесс подключения

Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.

Проводка помещения

Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.

Пример одной из самых распространённых и простых отвёрток-тестеровИсточник mihalich.group

Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке

Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см

Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.

Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.

Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.

Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки

Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.


Подключение люстры к одноклавишному выключателюИсточник dkbzaweb.com

Проводка люстры

Простейшим случаем станет подключение светильника одно-, двух- или трёхрожкового, проводку которого не требуется подразделять на подгруппы. Все однотипные провода от патронов соединяются к двум контактам – «нулю» и «фазе». Кабель заземления обычно выводят на корпус устройства из металла.

В случае двухконтактного выключателя и необходимости разделить освещение, тогда все «нули» объединяются вместе, а «фазы», идущие от патронов, объединяются в подгруппы, количество которых зависит от числа клавиш выключателя. Например: в пятипатронной люстре фазы от двух патронов кинуть на одну клавишу выключателя, а фазы от оставшихся трёх соединить на вторую клавишу.

Следует напомнить, что все соединения проводов следует качественно спаивать и изолировать или объединять клеммной колодкой.

Иногда возникает сложность, как подключить люстру с 3 проводами, когда внутренняя разводка скрыта устройством или корпусом прибора. В таком случае следует прозвонить провода мультитестером, и провести проверку соответствия их патронам просто последовательно вкручивая лампочку в патроны.


Схема подключения люстры к двойному выключателюИсточник lifehacker.ru

Определить внутреннюю проводку можно многими методами, но прозвон рожков и опыт с лампочкой будет самым простейшим в определении, какой провод относится к патрону. После это нужно произвести раздел проводов на подгруппы и соединение с кнопкой выключения.

Результатом описанной подготовки подключения люстры должно стать чёткое представление человеком схемы коммутации, наличие зачищенных и промаркированных проводов у потолка и подготовленных групп контактов светильника.


Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Крепление на кронштейн

Последовательность работ следующая:

1. В целях безопасности непосредственно со щитка вырубается электричество;
2. Люстра освобождается от всех декоративных элементов;
3. Перпендикулярно направлению кабеля производим разметку для планки;
4. Если прежнюю люстру вы закрепляли на крюке, его следует отвернуть в сторонку – возможно через некоторое время он снова пригодится уже для другого светильника;
5. В размеченных точках сверлятся отверстия и производится закрепление кронштейна;
6. Следующий шаг – подключение проводов;
7. Насадив основание светильника на соответствующие штыри, подтягиваем гайки до плотного соприкосновения блюдца и потолка:
8. Теперь уже можно включить электричество, сделать контрольную проверку. Если все в порядке, можно приступить к развешиванию плафонов и декоративных элементов.

Крепление люстры на монтажную планку

Крепление на монтажную планку или кронштейн используют для большинства светильников, прилегающих к потолку, а также для некоторых люстр на стержне. Монтаж такого светильника состоит из двух этапов: крепление планки и установка на нее самой люстры или плафона. Как и в случае с крюком, необходимо отключить электричество в квартире.

Если люстру крепят на то место, где уже закреплен крюк, то его нужно выкрутить, а при невозможности отогнуть или спилить. Отверстие от крюка замазывают шпаклевкой.

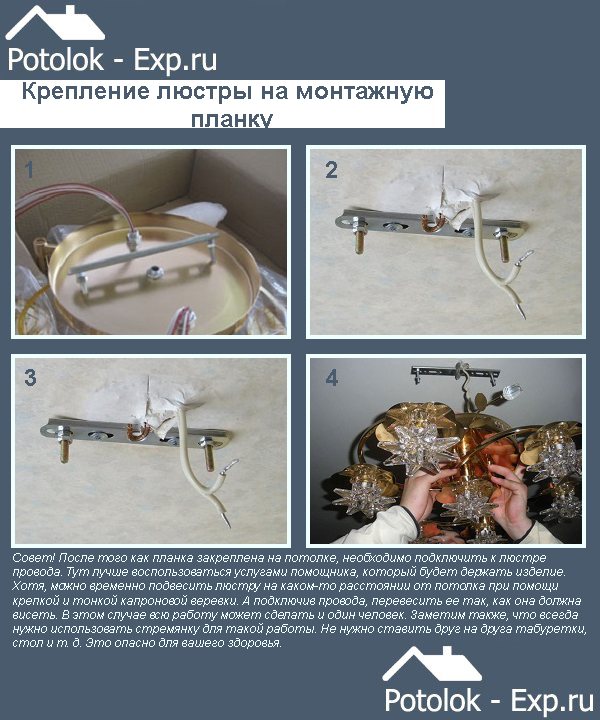

Крепление люстры на монтажную планку

Шаг 1. Разбирают светильник и скручивают с него монтажную планку, а также снимают хрупкие элементы и выкручивают лампочки. Винты на монтажной планке, предназначенные для крепления плафона, крепко затягивают на контргайки, иначе потом будет сложно закрепить сам светильник.

Шаг 2. Прикладывают планку к потолку и маркером отмечают места крепления

Важно, чтобы они располагались подальше от проложенного в потолке кабеля. Потолок сверлят перфоратором или ударной дрелью на нужную глубину, вставляют в отверстия дюбеля

Прикладывают планку к потолку и закрепляют ее шурупами.

Цены на светодиодные люстры

люстра светодиодная

Шаг 3. Крепят плафон или светильник на монтажную планку с помощью установленных на ней винтов. Для этого совмещают отверстия с винтами, надевают светильник и закрепляют гайки на несколько оборотов.

Шаг 4. Подключают провода, выходящие из потолка, к колодке светильника, после чего полностью затягивают гайки и закрепляют люстру. Если винты коротки и не позволяют подключить провода при подвешенном светильнике, вам потребуется помощник, чтобы придержать его до крепления. Также можно использовать крепкий капроновый шнур, на который временно подвешивают светильник к монтажной планке.

Шаг 5. Надевают плафоны и вкручивают лампочки, после чего проверяют работоспособность светильника с помощью выключателя.

Схема подключения одноклавишного выключателя

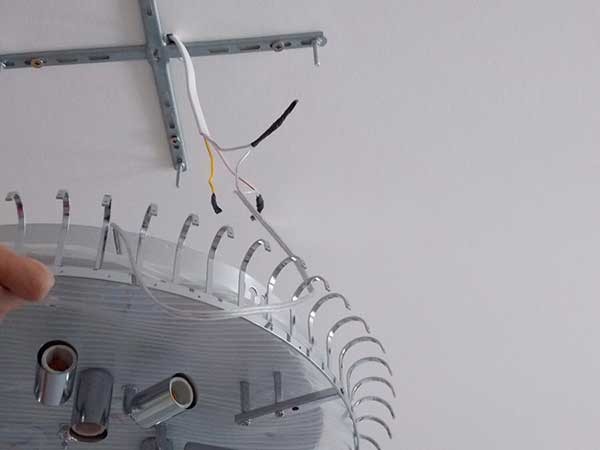

Люстра с крестообразной монтажной планкой крепится аналогичным образом, только мест крепления к потолку получается не два, а четыре, а в случае массивного светильника их может быть и восемь.

Крепление люстры на крестообразную планку

Закрепить люстру на бетонном потолке не сложно, при этом важно соблюдать правила электробезопасности. Если вы не уверены в своих электромонтажных навыках – не рискуйте, доверьте подключение профессионалу, так как неправильный монтаж может привести к повреждению светильника или проводов

Это относится также к сложным люстрам с многоступенчатым включением и сложной логикой. Как правило, непрофессиональное подключение приводит к аннулированию гарантии на прибор, а в случае выхода люстры из строя вам придется ремонтировать люстру за свой счет.

Чтобы лучше понять тонкости подключения люстры, рекомендуем посмотреть видео.

Подсоединение проводов люстры к проводке дома

Алгоритм работы с электрикой остается таким же, как и при установке люстры на монтажный кронштейн. Отметим несколько особенностей:

• При двухфазном подключении шаги будут идентичными, однако нужно последовательно подключить каждую фазную пару. Если вы не разбираетесь в электрике и не имеете возможности проверить напряжение, то лучше оставить монтажные работы специалистам
• Сам металлический крюк лучше всего изолировать в целях недопущения короткого замыкания для вашей же безопасности. Сделать это можно с помощью специального резинового чехла или обычной изоленты. Следите, чтобы не оставалось оголенных мест

Варианты установки люстры на натяжной потолок своими руками

Если уж вы решили взяться за установку светильника своими руками, заранее позаботьтесь о том, чтобы подготовить основание. После того, как потолок натянут, возможности монтировать подставку, заниматься проводкой у вас не будет. Обычно мастер заранее спрашивает, где вы планируете повесить люстру. Можете и сами подготовить основу и заранее вывести провода в нужное место.

Крепить люстру можно несколькими способами. Кратко рассмотрим основные из них.

С помощью крюка

Крюк – самый привычный и распространенный способ подвешивания люстры. Единственное, что вам предстоит сделать — отрегулировать длину крючка под высоту натяжного полотна. Если крюк был установлен ранее, скорее всего, его придется заменить, так как натяжной потолок «украдет» минимум 3÷5 сантиметров.

Во многих осветительных приборах крючок для крепления идет в комплекте. К сожалению, он не всегда достаточно надежен. Если есть сомнения – приобретите этот элемент отдельно

Для крепления в бетонном потолке сверлится отверстие, вставляется дюбель и в него вкручивается крюк с резьбой на ножке. Если расстояние между полотном и потолком слишком большое, к потолку крепится брусок и уже в это основание вкручивается крюк.

При креплении люстры на крюк проследите, чтобы декоративная чашечка плотно прилегала к полотну потолка

Крепление люстры на крюк

С помощью монтажной планки

Крепление с помощью планки встречается на современных моделях светильников. Сама планка представляет собой металлическую пластину с отверстиями под крепежи. Эту планку крепят на подготовленное основание прямо сквозь полотно потолка. Потребуется вырезать только небольшое отверстие под проводку.

Остается только приложить основную ногу люстры и прикрутить ее шпильками и гайками с декоративным покрытием

Чтобы облегчить работу и не повредить осветительный прибор, перед монтажом его разбирают. Необходимо снять плафоны, лампы и навесные декоративные элементы.

С помощью крестообразной планки

Крепление на крестообразную планку мало чем отличается от подвешивания на обычную планку. Крестообразный крепеж обычно используют для тяжелых люстр. Единственный нюанс – в подготовке основы. По понятным причинам брусок в этом случае не подходит.

В качестве основания понадобится широкая платформа из толстой фанеры или деревянная доска, соответствующая размерам планки

В этой платформе следует высверлить отверстие для электропроводки. Для выведения платформы под высоту полотна используют металлические «ножки».

Как подобрать дюбеля для крепления люстры

Для внутренних работ используют пластиковые дюбели. Учитывая возможное внешнее температурное воздействие осветительного прибора, предпочтительно использовать нейлон-полиамидные вставки.

Если потолок в помещении бетонный – потребуются распорные элементы. В случае, когда потолки представляют собой многослойные конструкции с пустотами лучше использовать анкерные дюбели.

Толщина элемента зависит от предполагаемой нагрузки

Подвесная конструкция стремится выдернуть дюбель из стены, так что важно, чтобы на нем были распорные усики и насечки, дополнительно удерживающие в тоще материала

Важно правильно подобрать размер сверла. Дюбель должен вбиваться в потолок с некоторым усилием, иначе сцепление не будет прочным. Чтобы надежнее закрепить элемент в отверстии, можно использовать строительный клей, им смазывают дюбель перед забиванием

Не стремитесь вкручивать саморез потолще, он может расколоть вкладыш. Правильным считается использование шурупов для распорных вкладышей

Чтобы надежнее закрепить элемент в отверстии, можно использовать строительный клей, им смазывают дюбель перед забиванием. Не стремитесь вкручивать саморез потолще, он может расколоть вкладыш. Правильным считается использование шурупов для распорных вкладышей.

Подготовка

Самостоятельный монтаж декоративного светильника или люстры к потолку требует подготовки. Она включает в себя:

• изучение техники безопасности;
• приобретение необходимых материалов и инструментов;
• выбор способа крепления.

Следует ознакомиться с инструкцией, приложенной к изделию, и с рекомендациями по ее установке. В ней может оказаться очень важная информация, как собрать люстру.

Необходимый инструмент для монтажа своими руками

Чтобы повесить люстру, понадобятся следующие инструменты:

• дрель или перфоратор;
• стремянка или стол, чтобы подняться к потолку;
• шуруповерт, либо отвертки;
• отвертка с индикатором;
• отвертка крестовая;
• изолента;
• пассатижи.

Нужно также подготовить клеммы, если их нет в комплекте с люстрой, крюк или анкер для крепления, саморезы с дюбелями.

Как распознать провода и что случится, если перепутать при подключении

Очень важно знать, как правильно соединить провода: ноль с нулем, фазу с фазой, заземление с заземлением. Самый простой способ распознать провода – с помощью цветовой маркировки

Существуют определенные цвета для проводов:

• провод «заземление» имеет желто-зеленую изоляцию, либо полоски такого цвета в поперечном или продольном направлении;
• фазу (L) могут обозначить различными цветами, но чаще это коричневый, черный или белый;
• провод нейтраль чаще сине-голубого цвета и обозначен в электрической схеме литерой N.

Маркировка проводов цветом имеет свои нюансы. Во время монтажа можно столкнуться с тем, что все проводники одного цвета. Если однофазная сеть без «земли» (2 жилы), определяем фазу с помощью индикаторной отвертки. Если электропроводка имеет заземляющий провод, стоит использовать мультиметр.

Если провода перепутать и подключить неправильно, то ничего страшного с осветительным прибором не произойдет. При обычной эксплуатации, а также если на люстре стоят лампы накаливания, этого можно никогда и не заметить. Но если размыкается не фаза, а ноль, светодиодные лампочки и экономки могут мерцать или легко светиться даже при нейтральном положении выключателя.

Кроме того, такая ситуация требует полного отключения электричества на щитке для каких-либо работ с люстрой (мытье, ремонт).

Правила техники безопасности при сборке, установке и подсоединении к сети

Установка электрических приборов всегда сопряжена с опасностью поражения электрическим током. Поэтому следует неукоснительно соблюдать правила безопасности:

• перед началом работ отключить электроэнергию в сети;
• убедиться в том, что комната обесточена, включив и выключив свет;
• проверить напряжение в жилах при помощи индикаторной отвертки или с помощью мультиметра, оно должно отсутствовать;
• провода соединять только с помощью специальных клемм, «скрутки» опасны и запрещены;
• стоит избегать покупки китайских изделий, они, как правило, низкого качества;
• качественно заземлить электропроводку.

Для соединения проводов (особенно если нужно срастить проводники из разного материала) рекомендуем применять специальные клеммы-зажимы. Во-первых, работать с ними просто – не нужны дополнительные инструменты. Провода просто защелкиваются. Во-вторых, под напряжением температура проводника повышается и его объем увеличивается. Разные материалы имеют разный коэффициент увеличения сечения. Это значит, что клемма, зафиксированная болтиком, со временем ослабнет. А если она зажимает провода из разного металла, есть риск, что контакт разъединится. С зажимной клеммой такого не случится.

Как собрать люстру

Видов потолочных осветительных приборов много, но как правило, способ сборки и подключения похож. Предлагаем ознакомиться, как правильно собрать люстру с разным количеством плафонов для лампочек.

Обычно их продают в разобранном состоянии блоками:

• разобрать корпус люстры;
• убрать пластиковые колечки и уплотнители;
• прикрепить все рожки к корпусу;
• собрать корпус;
• соединить проводку.

Перед тем, как закрутить верхнюю гайку корпуса, подкладываем под нее декоративную чашку, которая облагородит место крепления люстры к потолку. А нижнюю крышку корпуса с гайкой декоративной пока ставить не нужно.

Польза или вред

Монтаж на крюк

Данный подход целесообразен при установке люстр и светильников больших размеров и массы. В домах старой постройки такие крючки еще есть – нужно лишь убедиться в их прочности.

Для тестирования достаточно повесить на крючок груз, превышающий массу люстры. Если не будет раскачивания через время, то элемент выдержит светильник. В новых домах крючки вкручивают своими руками.

Для крепежа такого типа лучше применить анкерные болты. В них устанавливают распорный крючок. Конструкция его такова, что он буквально впивается в материал потолка и намертво удерживается там.

Сверло подбирают так, чтобы болт входит в отверстие плотно. Болт заворачивают до упора, за счет чего он распирается по всей своей длине. Крюк лучше тщательно заизолировать.

После этого можно повесить и подключить светильник. Чтобы скрыть место установки, на светильнике имеется декоративный элемент.

Крепление на монтажную планку

Продольная

Идеально подходит для люстр с небольшим весом.

Для придания конечной конструкции цельного эстетического вида, используется большой колпак. Порядок действий, если вы желаете повесить люстру на натяжной потолок именно таким способом, будет таков:

1. подготовьте брусок из дерева примерно на 5 мм меньше по толщине, чем составляет расстояние от бетонной основы потолочной конструкции до линии пленочного полотна;
2. воспользуйтесь дюбелями и саморезами и прикрепите деревянную плашку к бетонному основанию;
3. закрепите продольную планку на бруске саморезами;
4. ваша закладная под будущую люстру готова.

Если не нашли подходящий брусок, есть смысл воспользоваться фанерой — в таком случае к используемому фрагменту следует прикрепить ножки из металла для четкой фиксации. Позаботьтесь о том, чтобы это была именно влагостойкая фанера — условие вовсе не критично, но поможет вам защитить конструкцию от плесени и грибка.

После того, как монтаж натяжной конструкции уже осуществлен и полотно успело благополучно высохнуть, нужно найти место расположения деревянного бруска (либо листа фанеры — смотря что вы использовали) и приклеить к нему пластиковое кольцо. Это достаточно простая процедура, убедитесь в этом при помощи фото ниже.

Аккуратно вырежьте внутреннюю часть кольца и прикрепите к бруску продольную планку. Используйте для этого саморезы. Ваши дальнейшие действия:

1. достаньте провода;
2. подключите к электропитанию люстру;
3. накройте защитным колпаком место с зафиксированной планкой.

Крестообразная

Такой вид крепления с использованием закладной используется в том случае, если вы имеете дело с действительно тяжелой люстрой и хотите быть уверены в ее надежности. Также незаменим в случае использования мощных квадратных осветительных приборов.

Существенное отличие от предыдущего варианта заключается в количестве необходимых для установки отверстий на уже смонтированном потолке. В данном случае их пять: одно большое — центральное, под провода; 4 остальных — маленькие, для фиксации крестовины. Порядок действий аналогичен предыдущему варианту:

1. подготавливается двойная перпендикулярная планка крестообразной формы;
2. к бетонному основанию фиксируется деревянный брусок, опять же по толщине чуть меньше расстояния от основы до пленки;
3. во время монтажа потолочного каркаса устанавливается крестовина.

Когда монтаж натяжного потолка уже позади и пленка успела хорошо просохнуть, займитесь следующим:

• прикрепите все заготовленные пластиковые кольца к полотну;
• вырежьте необходимые отверстия;
• протяните провода и закрепите люстру на смонтированной крестовине;
• защитный колпак фиксируйте либо своими декоративными гайками либо теми, что идут в комплекте с осветительным прибором.

В некоторых случаях крестообразную закладную монтируют уже поверх натяжного потолка. Тогда целесообразно сперва наклеить бумажный шаблон и отметить в нужных местах накладку для избежания разрыва натяжного потолка. После этого все манипуляции аналогичны тем, что совершаются и при внутреннем монтаже планки:

1. протягивается электропроводка через центр;
2. крестообразная планка приставляется к полотну и прикручивается к закладной саморезами;
3. люстра подключается к питанию и надсаживается на шпильки, после чего останется только надежно зафиксировать ее комплектными гайками.

Работаем с проводами

Проверяем фазировку

Часто при самостоятельной установке прибора освещения возникает вопрос, как не запутаться в проводке и правильно подключить прибор. Поэтому прежде, чем осуществить крепление люстры к потолкам из бетона или поверхности, отделанной другим способом, необходимо осуществить проверку фазировки проводов для нее.

Нулевой провод всегда является общим, а фазные провода подключают к лампам с помощью выключателей.

И ноль, и фазу проверяют индикатором фазы. Внешним видом прибор напоминает отвертку. Во время работы с индикатором, его необходимо зажать средним и указательным пальцами правой руки в специально обозначенном месте. От жала индикатора руки защитит предохранительная манжета.

Во время проверки фазировки большой палец устанавливают на специальную металлическую клемму, расположенную с торцевой части рукоятки индикатора, или специальной кнопки, если у вас электронный прибор, а жалом прикасаются к проводу, являющемуся объектом проверки. Если исследуемый провод оказался фазным, лампочка загорится, или дисплей подсветится специальным символом.

Прежде, чем приступить к проверке, необходимо обесточить электричество и выкрутить пробки. После этого зачистить концы проводов, выходящие из потолка, от защитного покрытия, развести их в стороны, вкрутить пробки, включить выключатель. С целью соблюдения безопасности при работе, под табурет, с которого будет выполняться проверка, подкладывают резиновый коврик. Далее с помощью индикатора находят один или два фазных провода в зависимости от типа выключателя. После этого выключатель отключают, снова делают проверку индикатором, который уже не должен светиться.

Если прибор загорелся, то выключатель переключают в разрыв фазы, а нулевой провод для однополярного выключателя пускают напрямую.

В принципе, работа не сложная, но если у вас отсутствует опыт обращения с проводкой и электричеством, лучше пригласить на помощь профессионала.

Осуществляем прозвонку

Нередко возникают ситуации, когда в комнате гаснет свет, при этом лампочки в светильнике находятся в работоспособном состоянии. В таком случае, приходится прибегать к процессу «прозвонки», а именно – проверять целостность проводников электрического тока и правильность их подключения.

Иная ситуация, когда нужно повесить люстру, а провода, которые выходят на клемму, выполнены в одном цвете или не соответствуют стандартам по маркировке.

Специальный инструмент, при помощи которого делают прозвонку проводов, называют мультимером.

До начала прозвонки нужно выкрутить все лампочки из патронов люстры и сами патроны. Внутри источника света располагаются два контакта:

• нулевой – сбоку;
• фазовый – по центру.

Первый щуп, идущий от мультимера, устанавливают на боковой контакт, вторым касаются проводов, которые выходят из прибора освещения. После того, как мультимер издаст характерный сигнал, провод, результатом соприкосновения с которым стал звук, отмечают маркером. Он будет нулевым.

Следующим этапом находится фаза. Порядок действий будет таким же, как и при поиске нулевого провода. Единственное отличие заключается в том, что устанавливать первый щуп необходимо на центральный контакт. Фаза также отмечается маркером.

Чтобы найти заземляющий провод для люстры, корпус которой состоит из металла, один щуп мультимера ставят на часть корпуса, проводящую ток, а вторым поочередно касаются оголенных концов проводов или контактов на соединительной колодке. Тот провод, при соприкосновении с которым, мультимер издаст характерный звук, будет заземляющим.

Если люстра или светильник оснащены несколькими ступенями освещения, а проводка – только одним фазным проводом, то все провода подключаются к нему с помощью скрутки.

Как видите, здесь нет ничего сложного, тем не менее, данный этап очень важен. Игнорирование этой процедуры и неверное подключение приборов может привести к перегрузке проводки.

Низкий потолок

Штатный вариант – люстра-плафон и крепление крестовой планкой. А что делать, если помещение низкое, а ставить плафон все же не хочется? В таком случае можно выгадать 10-15 см, повесив люстру со стержнем на потолок без крюка.

Для этого штатную монтажную планку выпрямляют, обрезают так, чтобы она скрывалась под колпаком, и сверлят в ней новые отверстия под саморезы. Далее люстру необходимо немного доработать:

1. С люстры снимают плафоны и, по возможности, все хрупкие детали. Лучше, если конструкция позволяет, снять сразу стержень.
2. Провода люстры вынимают из клеммника.
3. В стержне, сразу за резьбой, сверлят в ряд вдоль стержня, три отверстия 4-5 мм. Нужно только проследить, чтобы все они потом оказались под колпаком.
4. В отверстия снятого стержня пропускают леску, три куска. Их концы прикрепляют к концам проводов люстры и туго обматывают узким скотчем.
5. Ставят на место стержень, аккуратно надвигая на провода и подтягивая куски лески, пока концы проводов не выйдут из отверстий. Если какой-то зацепился, его подправляют проволочным крючком или пинцетом.
6. Если стержень несъемный, то куски лески вводят в отверстия поочередно, начиная с нижнего, и так же выводят в них провода.
7. Провода вновь вводят в клеммник.

Цель такой доработки: вывести провода сбоку, чтобы они не оказались прижаты к потолку и передавлены краем стержня

Внимание: если стержень несъемный или фигурный, колпак должен оставаться на нем. Иначе он потом не оденется из-за торчащих вбок проводов

Далее на стержень между двумя штатными гайками устанавливают монтажную планку, и прикрепляют люстру саморезами к потолку. Скорее всего, гайки не понадобятся: в большинстве люстр планка крепится к стержню развальцовкой.

Подключают провода. Может оказаться, что клеммник теперь не помещается в колпаке – ничего страшного, его вовсе убирают, а провода соединяют пайкой; стыки изолируют изолентой. Соединять провода скруткой не рекомендуется: будут потом проблемы с мигающей люстрой.

Теперь монтируем люстру к потолку на саморезах. Саморезы в гильзы натуго не заворачиваем, иначе люстра станет косо.

Вариант для слабых, но плотных потолков: из ламината, МДФ, фанеры. Вместо монтажной планки делаем круг диаметром на 5 мм меньше внутреннего диаметра колпака.

В центре – отверстие под стержень; по кругу – 4-6 отверстий под саморезы. Еще нужно будет сделать отверстие для проводов.
