Установка подрозетника

Необходимые инструменты и материалы:

• карандаш строительный, но можно и канцелярский;
• линейка;
• ударная электродрель;
• электрический перфоратор;
• победитовое сверло;
• зубило;
• молоток;
• коронка для сверления бетона, диаметром которой больше диаметра подрозетника;
• болгарка с плотном по бетону;
• шпатель;
• строительный гипс, медицинский гипс, алебастр;
• нож для бумаги;
• строительный уровень или водяной уровень, сделанный своими руками.

1. Перед началом установки наметим с помощью карандаша и линейки место для подрозетника (две линии под прямым углом друг к другу — крестик). Если пол не покрыт, то к расстоянию до места разметки добавляем еще несколько сантиметров (3-5 см). Большинство электриков придерживается следующих стандартных правил при разметке:

• в комнате розетка располагается на расстоянии 30 см от пола (пол уже покрыт);
• на кухне над столешницей розетка располагается на расстоянии 110-120 см;
• розетка располагается на расстоянии 1 м над стиральной машиной;
• выключатель располагается на расстоянии 90 см от пола (пол уже покрыт).

Однако Вы можете немного отойти от этих правил и нанести разметку с поправкой под ваши требования.

Внимание! Если Вы не можете купить перфоратор или болгарку или у вас нет необходимости в такой дорогой покупке, то можно взять их в аренду на несколько дней.

Местоположение выключателя можно определить по человеческой руке. Встаньте спиной к стенке и опустите руки вниз. Отметьте точку на уровне ладони — это будет местоположение выключателя. Если будет несколько пользователей, то посчитайте среднее значение длин рук всех пользователей.

2. Сделать отверстие можно тремя способами:

1) На перфоратор (можно взять электродрель) устанавливаем коронку для бетона. Диаметр коронки (напрмер, 70 мм) должен быть больше диаметра подрозетника, который должен свободно помещаться в углубление. Глубина коронки берется чуть больше глубины подрозетника (больше на 4-5 миллиметра).

Прислоняем центр коронки по центру отметки для подрозетника и сверлим отверстие. При сверлении старайтесь не повредить электрический провод. Сверлим до тех пор, пока коронка не утонет в стене. Далее, окончив сверление, вынимаем коронку и молотком и зубилом выравниваем дно отверстия.

2) Прикладываем центр подрозетника к центру отметки и обводим карандашом, получая окружность.  Дрелью с победитовым сверлом сверлим отверстия по линии полученной окружности. Высверлите побольше дырочек, чтобы было проще сделать выемку для подрозетника. Сверлить необходимо на глубину чуть большую глубины подрозетника (больше на 4-5 миллиметра). Далее с помощью молотка и зубила выдалбливаем и равняем отверстие.

3) Берем подрозетник, прикладываем его центр к центру отметки и обводим карандашом, получая окружность. Используя карандаш, вписываем окружность в квадрат, так чтобы стороны квадрата касались окружности в четырех точках. Берем балгарку с диском по бетону и режем квадрат по всем линиям. Электрический провод при резке необходимо отвести в сторону, чтобы не повредить. Далее молотком и зубилом выдалбливаем и равняем дыру до нужных размеров. Глубина должна быть чуть больше глубины подрозетника (на 4-5 мм).

3. Далее проверяем полученное отверстие на совместимость с подрозетником. Подрозетник должен утопать на 4-5 мм глубже края отверстия и свободно вставляться в него. Электрический провод подводим в сделанное отверстие: выдалбливаем канавку в верхней части дыры, используя молоток и зублио. На тыльной стороне подрозетника есть трафареты отверстий для провода. Строительным ножом вырезаем дурочку в нужном месте.

4. Чистим полученное углубление в стене

5. Приготавливаем раствор для крепления подрозетника. Берем строительный и медецинский гипс, алебастр, заливаем водой парциально и помешиваем шпателем. В результате получаем «кашу».

Внимание! Раствор быстро сохнет. Поэтому у Вас будет несколько минут на выполнение заключительных работ.

6

Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков

6. Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков.

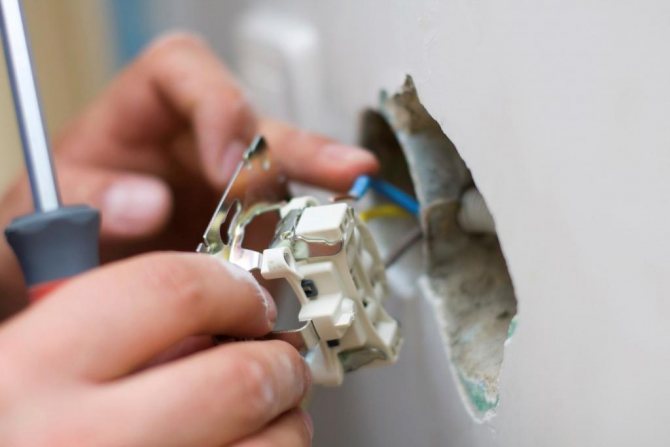

Укрепление розетки

Электрофурнитуру размещают в стенах при помощи пластиковых коробок – подрозетников. Последние имеют на внутренней поверхности рифление для прочного удержания монтажных лапок прибора. В домах старой постройки подрозетники применяли из металлического цилиндра с гладкими боками. В таких корпусах бывает сложно надёжно зафиксировать розетку. В пластиковом же корпусе крепёжный механизм совпадает с опорными лапками фурнитуры. Причины выпадения розетки:

1. Монтаж в металлический стакан.
2. Отсутствие подрозетника.
3. Деформация лапок.
4. Большой размер монтажной коробки.
5. Разрушение креплений.
6. Ошибки при монтаже.

Необходимые инструменты, меры безопасности

Выполнять процедуру ремонта необходимо с подготовительных мероприятий: при работе с проводкой существует риск поражения электрическим током. Предварительно нужно обесточить линию питания повреждённого прибора. Сделать это можно, выключив вводной или выделенный автомат. Отсутствие напряжения проверяют индикаторной отвёрткой либо мультиметром. Из инструментов может понадобиться:

1. Набор отвёрток.
2. Плоскогубцы.
3. Нож с острым лезвием для зачистки проводов.

Способы ремонта

Характер восстановления зависит от причины ослабления крепления.

Способы ремонта:

1. Затягивание монтажных лапок. Действенный метод практически во всех случаях выпадения. Для этого необходимо снять лицевую панель. Лапки поджимают двумя винтами, расположенными по бокам розетки. При этом контролируют усилие, чтобы предотвратить деформацию металла.
2. Применение дополнительных подкладок. Если лапки затянуты до предела, а электрофурнитура не зафиксирована, можно под опоры подложить кусочки резины.
3. Подгиб лапок. Когда конструкция механизма крепления позволяет, можно немного согнуть концы опор. Для этого края удерживают плоскогубцами, вытягивают в сторону.
4. Установка нового подрозетника. Извлекают фурнитуру, зубилом или перфоратором выбивают старую коробку, углубляют и расширяют выемку. Устанавливают новый комплект.

Профилактика

Выпадение розетки происходит в момент выдёргивания штепселя. Современная фурнитура предназначена для передачи больших токов нежели несколько десятилетий назад. Для этого делают плотный контакт между зажимами. Чрезмерное усилие при извлечении вилки приводит к расшатыванию креплений, в результате – розетка выскакивает вместе со шнуром от электроприбора. Чтобы это избежать, необходимо придерживать как штепсель, так и фурнитуру.

Способы ремонта

Перед тем, как переходить к ремонту розетки, которая вываливается, обязательно отключите электроэнергию на вводном щитке! Приступать к разборке корпуса нужно только, когда в сети отсутствует напряжение!

Рассмотрим классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала нужно понять, почему механизм крепления, представленный раздвижными лапками, не удерживает корпус в посадочном отверстии. Убедитесь, что в стене установлен подрозетник, который как раз и нужен для того, чтобы розетка либо выключатель не выпадали. По современным нормам он должен быть пластиковым, с рифлёными стенками, предназначенными для зацепа лапок. Старые металлические стаканы имеют плоские внутренние грани в результате чего просто невозможно качественно закрепить розетку. Бывают ситуации, когда такой стакан вообще не установлен, и розетка выпадает из-за того, что лепестки плохо разжимаются в бетоне. Так или иначе, если корпус постоянно вываливается из стакана, рекомендуем установить новый подрозетник с рифлеными стенками, которые решат эту проблему.

Если же Вы видите, что в стене установлен нормальный пластиковый подрозетник, но розетка либо выключатель света болтается, рекомендуем проверить сами лапки. Возможно, диаметр монтажной коробки больше, чем диаметр распора лапок в результате чего корпус просто не может зацепиться за стенки стакана и выпадает из него. В этом случае решить проблему можно двумя способами:

1. Подложить под место упора лапок резиновые подкладки, чтобы компенсировать пустоту.
2. Плоскогубцами немного выгнуть лепестки, чтобы увеличить диаметр распора. Тут следует понять, что если металл мягкий, исправить ситуацию деформацией лепестков может и не получиться, т. к. при распоре они вогнуться назад. Однако такое происходит крайне редко и то по причине плохого качества изделия.

Банальной ситуацией из-за которой электрофурнитура выпадает со стены, является ошибка при установке розетки, когда установщик забывает хорошо развести лепестки, закручивая специальные винтики. В этом случае, чтобы укрепить корпус, который разболтался, Вам нужно всего лишь отверткой правильно выполнить крепление, как показано на фото ниже:

Также рекомендуем просмотреть на видео еще один способ, который поможет исправить ситуацию:

Если Вы живете в панельном доме и в квартире старая электропроводка, то часто розетки и выключатели плохого держаться в стене и выпадают потому что установлены в сквозном отверстии перегородки без подрозетника. Наглядно увидеть такую ситуацию Вы можете на фото:

В этом случае Вам первым дело нужно установить подрозетник, подрезать его, если это нужно (иногда возникают проблемы с толщиной и приходиться укорачивать стакан со стороны дна) и после этого уже заново закрепить розетку либо выключатель в бетонной стене.

Другая ситуация связана с гипсокартонной стеной. Если розетка вырвалась из гипсокартона вместе с куском гипса, по выше предоставленной инструкции закрепить корпус не получится. Связано это с тем, что принцип крепления подрозетника в бетоне и гипсокартоне различается. В последнем случае пластиковый стакан крепится к листу ГКЛ за счет прижимных лапок, что можно увидеть на картинке ниже:

Чтобы розетка больше не выпадала и не шаталась, рекомендуется приклеить кусок гипсокартонного листа на место, используя алебастр либо гипсовую шпаклевку. Когда раствор застынет, нужно вырезать небольшую полоску из листа ГКЛ, подложить ее под поврежденное место и прокрутить саморезами. Такой вариант усиления стены спасет ситуацию.

Альтернативный вариант – напихать внутрь пустоты газеты вокруг отверстия и заполнить его густой гипсовой шпаклевкой. Не забудьте перед этим завести провода в подрозетник. Монтажную коробку нужно вдавить в раствор, чтобы она стала вровень со стеной (не выпирала), после чего убрать излишки раствора и подождать, пока гипс застынет.

Если корпус шатается и выпадает можно еще проще решить проблему, как показал мастер на своем видеоуроке:

Подготовительные работы

Планировка – важное дело перед непосредственным монтажом электропроводки и установкой розеток. Необходимо серьезно к этому отнестись, чтобы в дальнейшем не возникало ряда сложностей в эксплуатации электроприборов, когда чего-то будет в одном месте не хватать, а в другом – испытывать повышенную нагрузку.

На этапе планирования и подготовительных работ нужно:

• Определиться с местоположением розеток и подключаемых приборов;
• Начертить схему электропроводки;
• Отдельно, для каждого помещения, рассчитать необходимое количество провода, розеток, выключателей, задействованных в процессе установки;
• Подготовить необходимый инструмент, саморезы, шурупы, винты, дюбеля;
• Выдолбить нишу под подрозетник, штробы для прокладки кабеля.

В процессе работы понадобится следующее оборудование:

• Перфоратор с алмазной коронкой для подготовки ниши под подрозетник;
• Отвертки с различной конфигурацией жала (плоская и крестовая);
• Плоскогубцы с кусачками;
• Провод сечением 2,5 мм;
• Острый нож для зачистки проводов;
• Подрозетник;
• Штукатурная смесь, гипс или цементный раствор;
• Розетка нужной модели и конфигурации.

Способы установки розеток доступны для просмотра на многочисленных фото и рисунках. Они – просты, не вызовут никаких сложностей даже у начинающего электрика:

• Монтаж непосредственно в стену в заранее установленный подрозетник;
• Накладка на защищенную поверхность без долбания ниши (используются диэлектрические пожароустойчивые пластины для закрепления на них сердцевины розетки).

Предварительно делается углубление под подрозетник, в которое он ставится с заведенными проводами на цементный или гипсовый раствор.

Используем перфоратор с необходимыми насадками, защищаем органы дыхания от пыли.

После того как строительная смесь высохнет и стакан подрозетника будет держаться надежно, переходим к непосредственному подключению и установке розетки.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Важные советы по безопасности

Монтажные работы должны проводиться при полном отключении подачи электроэнергии. Для этого отключают автоматы или пробки в распределительном щитке. Строго запрещено их включать до окончания работ, поэтому следует предупредить членов семьи о ремонте.

На что нужно обратить внимание при монтаже:

• следить за состоянием изоляции кабелей и не использовать поврежденные;
• нельзя перекусывать кусачками проводники, находящиеся под напряжением;
• желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.

Для работы потребуется профессиональный инструмент:

• индикаторная отвертка;
• перфоратор;
• алебастр;
• крестовая и плоская отвертки;
• плоскогубцы;
• канцелярский нож для зачистки изоляции;
• резиновые перчатки, защитные очки;
• сама розетка;
• проводники;
• подрозетник.

Похожие записи

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

• Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
• Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
• Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Особенности размещения

Каркасный способ крепления

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Галерея новогодних венков на дверь

Что такое светодиод

Внешне светоизлучающий диод выглядит как кристалл на металлической основе, покрытый пластиковой линзой. Осветительный элемент состоит из таких частей:

• основа из алюминия или меди;
• полупроводниковый кристалл;
• катод (-) и анод (+);
• слой силикона;
• линза из пластика;
• защитный корпус.

На металлической основе зафиксирован катод и анод. На первом электроде закреплен полупроводниковый чип (кристалл). Контакты имеют проводники, которые подсоединяются к чипу p-n-переходом (электронно-дырочный переход). На этом участке с помощью соединительной проволоки объединяются 2 полупроводника с дырочным и электронным типом проводимости. Сверху конструкция покрыта слоем силикона и пластиковой колбой и помещена в корпус с выводами для подключения к цепи.
