Крепление стропил к мауэрлату: основные варианты, правила и схемы

Виды соединений конструкций

Существует 2 способа соединения стропил с мауэрлатом — жесткое и скользящее. Первое применяют для зданий из блоков либо кирпича, второе — для строений из дерева.

Жесткое соединение

Такое крепление выполняется следующим образом:

1. На стропилах делают запил, который называют «посадочным седлом».
2. Элементы устанавливают на мауэрлат, фиксируют с помощью гвоздей.
3. По бокам ног крепеж вбивают крест-накрест. Один гвоздь забивают посередине.
4. С обеих сторон для надежности крепят металлические уголки.

Такой вид соединений абсолютно противопоказан для деревянных домов. Запилы должны быть лишены любых перекосов и зазоров.

Скользящее крепление

Этот способ идеален для зданий из бревен, так как только этот вариант способен спасти конструкцию от возможной деформации, которая неизменно сопровождает усадку строения. Есть крепежи открытые и закрытые. В состав первых входит неподвижный уголок и направляющий элемент — пластина, перпендикулярная ему. Ее сгибают самостоятельно. Ход такого крепления может составлять от 60 до 160 мм. Закрытое устройство отличается лишь одним — его монтируют уже собранным.

При установке этих крепления нужно соблюдать несколько правил:

• стропильные ноги должны выходить за стены здания, независимо от вида крепления;
• все элементы обязаны иметь одинаковые размеры;
• параллельность всех стропил — необходимое условие, в противном случае шарнирное соединение может заклинить.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что  диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

• Увеличение нагрузки без риска деформации стропильной системы.
• Получение цельного диагонального элемента  (наращивание стропилин приводит к ослаблению отдельных участков).
• Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Правильное крепление стропил к мауэрлату — основные требования

От того, насколько точно и профессионально было выполнено крепление стропил к мауэрлату, напрямую зависит прочность и долговечность кровли, а соответственно, и безопасность жильцов дома. Любая ошибка, возникшая при халатном отношении к работе, чревата смещением стропильных ног, дальнейшим перекосом крыши и последующим переделыванием всей работы.

Для работы используется только качественная новая фурнитура

Её список выглядит примерно следующим образом:

• стальные уголки;
• перфорированные монтажные ленты;
• болты, гайки, шайбы;
• кронштейны;
• проволока;
• саморезы;
• пластины;
• металлические уголки (усиленные).

При выборе любого из этих элементов экономия недопустима. Некачественные детали, конечно, поначалу выполнят свою функцию, но со временем они деформируются под весом кровли, что приведёт к ослаблению всей конструкции.

Не жалеть расходных материалов

Наилучшего результата можно добиться, если фиксировать стропила именно на металлические пластины и уголки, поэтому их лучше заранее запасти в достаточном количестве. И, хотя многие экономят на этом, пользуясь лишь гвоздями и проволокой, это можно считать временной мерой. В дальнейшем такие соединения обязательно нужно укрепить, иначе конструкция не будет добротной и долговечной.

Кровельную систему необходимо конструировать на земле

Это является необходимым условием качественной работы. Все необходимые замеры, разрезы, пропилы, разметки и пр. делаются на земле, согласно заранее составленным чертежам. По окончании приготовлений, вся конструкция собирается на земле, чтобы можно было сразу выявить и устранить возможные недочёты. В дальнейшем остаётся только перенести всё на постройку и окончательно смонтировать.

Использование шаблонов — идеальный вариант

Значительно упростить себе задачу можно изготовив специальные шаблоны. Их используют для обеспечения одинаковой глубины и ширины пропилов, соблюдения точного расстояния между стропилами, а также простого крепления мауэрлата под разными углами. Особенно сильно ощущается преимущество от использования таких шаблонов при монтаже сложных кровельных конструкций. Кроме того, использование шаблонов намного снижает риск допустить ошибку. Поэтому лучше заранее потратить немного времени на разработку чертежей и изготовление шаблонов, чтобы потом выполнить всю работу быстро и без помарок.

Подытожив, можно сказать следующее: к обустройству стропильной системы следует подходить максимально ответственно и аккуратно. Здесь ни в коем случае нельзя допускать спешки и халатного отношения. До начала самих монтажных работ стропильную систему нужно тщательно спроектировать, определив точные места расположения всех узлов. Также перед окончательным монтажом, лучше увериться в правильности расчётов, собрав конструкцию на земле. Только в этом случае можно гарантировать, что кровля будет прочной и надёжной и в дальнейшем её эксплуатация не будет омрачена неприятными сюрпризами.

Крепеж для стропильной системы наклонного типа

Теперь осталось рассмотреть, что же собой представляют наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух типов: безраспорной и распорной. Причем последнюю можно назвать чем-то средним между висячими и наслонными безраспорными стропилами. Ниже приведем особенности, которые имеет каждое крепление.

Безраспорная конструкция №1. С одной стороны конструируются «ползуны», благодаря которым обеспечивается возможность небольшого вращения и сдвига. Второй конец стропил, упирающийся в коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко либо тоже иметь небольшую степень вращения. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.

Безраспорная конструкция №2. В принципе такой способ аналогичен первому, различие заключается в том, что нижняя часть системы фиксируется к мауэрлату посредством предварительно сделанных запилов либо опорной планки. Верхняя часть имеет горизонтальную врубку, которой и упирается в конек.

Монтаж наслонной системы распорного типа также осуществляется несколькими способами, однако, общим для всех них является наличие стропильной ноги, которая компенсирует распирающее давление, приходящееся на стены. Получается, что обе опоры в этом случае закреплены. В принципе, схемы монтажа что безраспорных, что распорных типов стропильных систем аналогичны. Только в последних осуществляется фиксация нижней части не за счет «ползунов», а посредством шарниров, так что получается всего одна степень свободы. Нижняя же опора крепится к мауэрлату.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев: стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Нужно закрепить брусья основания как можно более качественно. На них будут установлены стропильные ноги, от чёткой фиксации которых зависит износостойкость и надёжность всей крыши.

Ремонт кровли из рубероида. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про технические характеристики металлочерепицы.

Интерьер комнаты под разный стиль обоев

Когда подбираются обои, ни в коем случае нельзя забывать об общей стилистике комнаты. Они должны грамотно переплетаться с формой мебели, колористической гаммой мягкой обивки и текстильного оформления помещения. Даже дополнительные элементы декора должны четко сочетаться с обоями. В противном случае результат интерьера может быть дисгармоничным, вызывать утомление или раздражение.

На фото пример оформления комнаты мальчика в автомобильной тематике

Нередко для создания дизайна детской комнаты используется морская тематика

Классический

Для классических интерьеров подойдет любой материал обоев, а вот рисунки необходимо выбирать неярко выраженные. Они могут быть представлены:

• вертикальными полосами;
• вензелями;
• различными узорами.

Гармоничное сочетание текстиля с обоями на акцентной стене в спальне классического стиля

Преобладающая цветовая гамма – это молочно-белые оттенки, шоколадные и коричневые цвета, а также допускаются приглушенные оттенки красного, синего или зеленого. Но яркие тона, в преобладающем большинстве случаев, применяются не в качестве фона, а только, как дополнительный цвет.

Современным детям традиционная классика нравится редко, но они могут выбрать оформление комнаты в стиле новой классики

Современный

Современные обои чаще всего используют оригинальные фактуры и текстуры. Их поверхность может казаться синтетической, глянцевой, или наоборот предельно шершавой.

В современном интерьере стильно смотрятся обои с различными геометрическими узорами

В них используются более оригинальные колористические сочетания. Могут обыгрываться, казалось бы, такие цвета антагонисты, как серый и фисташковый, или бледно-серый и малиновый. В этих смелых идеях и заключается изюминка дизайна.

Комбинация разных фактур и цветов отлично передает характер переходного возраста

Но необходимо учитывать, что чем более смелые решения, как с точки зрения цвета, так и с точки зрения фактуры, будут реализованы на обоях, тем более нейтральными должны быть мягкая и корпусная мебель в комнате. Не стоит допускать нескольких акцентов в детской спальне, так как это будет перегружать эмоциональное и психологическое состояние.

Современная комната в минималистическом стиле с фотообоями спортивной тематики

Ваш вопрос отправлен на модерацию и в ближайшее время будет опубликован.

Подготовка основания к укладке плитки

В первую очередь важно чтобы поверхность под плиткой была ровной. Если имеется слишком большая неровность, то в этом случае в этом месте плитка может портиться

Также, поверхность должна быть полностью чистой.

Если на бетонном полу слишком большие неровности ли впадины, можно устранить их выполнив цементно-песчаную стяжку. Для того чтобы выровнять пол из деревянных материалов, можно использовать листовые изделия для выравнивания, например, фанеру.

Советы по экономии

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Что выбрать – саморезы или гвозди

Гвоздь представляет собой длинный стальной стержень с заострённым кончиком. При вбивании в древесину он расклинивает её волокна, которые, стремясь вернуться в исходное положение, сдавливают стержень со всех сторон. Это давление и удерживает его в материале.

Стержень самореза оснащён резьбой – спиралевидным выступом, который при вкручивании в дерево нарезает в его толще бороздки. Этот крепёж в древесине удерживают не только боковые силы сдавливания, но и сопротивление стенок этих бороздок.

Принципы гвоздевого и резьбового соединения деревянных деталей

Сравним устойчивость этих метизов к вертикальным (вырывающим) и боковым (срезающим и изгибающим) нагрузкам.

Устойчивость к вертикальным нагрузкам

Если рассматривать расклинивающие и резьбовые метизы с точки зрения вырывающих нагрузок, то последние явно прочнее. Чтобы вырвать из дерева гвоздь, необходимо преодолеть силы упругости, удерживающие его стержень. Для выдёргивания самореза этого недостаточно, нужно ещё и разрушить бороздки, сжимающие резьбу.

Для примера, вбитый в сосновый брус гвоздь длиной 40 мм выдёргивается из него при усилии, равном 32 кг, а вкрученный в него саморез с такой же толщиной и длиной 22 мм можно достать, только приложив усилие, равное 74 кг.

Поэтому, выбирая, чем крепить обрешётку крыши, гвоздями или саморезами, многие отдают предпочтение саморезам, справедливо полагая, что такое соединение гораздо крепче.

Вырыванию самореза противостоит сопротивление винтовых бороздок

Однако помимо вертикальных нагрузок на элементы крепления воздействуют и боковые, возникающие при смещении деревянных деталей друг относительно друга из-за ветрового давления или неравномерного набухания древесины.

Устойчивость к боковым нагрузкам

Боковые нагрузки, воздействующие на крепёж, имеют динамический характер: они то усиливаются, то ослабевают. Гвоздь благодаря своей относительной гибкости выдерживает их легко: при смещении деталей он изгибается.

Дело в том, что гвозди делают из стальной проволоки методом холодной ковки, не подвергая термической обработке. А саморезы – из химически и термически обработанной стали, обладающей высокой твёрдостью, необходимой для нарезания резьбы. Но повышенная твёрдость не позволяет им изгибаться и смещаться вслед за материалом, поэтому при нагрузке на сдвиг они ломаются.

Разная реакция гвоздя и самореза на боковую нагрузку

Прежде чем крепить обрешётку саморезами, нужно учесть и тот факт, что дерево, впитывая влагу, набухает, а толщина скреплённых элементов увеличивается. Гвозди при этом выдавливаются из пробитого ими канала, а вот саморезы удерживаются резьбой и не могут смещаться, поэтому часто разрываются у основания, под самой головкой.

Почему лучше гвозди

Вырывающие усилия действуют на соединение обрешётки со стропилами в гораздо меньшей степени, чем боковые. Они могут быть значительными в тех случаях, когда подкровельное пространство не защищено от порывов ветра, направленных на внутренние стенки скатов. Примером могут служить навесы, крыши открытых террас и павильонов. Но в большей степени от них страдают листовые кровельные покрытия, которые могут оторваться от стропил вместе с плохо закреплённой обрешёткой.

Сорванная ветром кровля

Гораздо чаще крепёж не выдерживает разнонаправленного смещения частей деревянной конструкции и влияния атмосферных факторов в течение длительной эксплуатации. Гвозди показывают большую выносливость к таким «волновым» воздействиям.

Перекрытие в уровне мауэрлата

Такой вариант возможен в двух случаях:

• устройство в подкровельном пространстве чердака;
• устройство в подкровельном пространстве жилого помещения, но при этом угол кровли должен быть большим (в среднем больше 45°).

Перекрытие выполняет функцию затяжки. Конструкция обладает высокой прочностью, если затяжка находится в уровне обреза стены. Крепление балок перекрытий к мауэрлату при таком развитии событий позволяет получить устойчивый треугольник, что особенно актуально при возведении висячей стропильной системы.

Отметку перекрытия назначают так, чтобы его несущие элементы находились под мауэрлатом или опирались на него сверху. Фиксация сбоку не гарантирует надежности.

Обобщение по выданной информации

Итак, все вышеописанные способы не дают стопроцентной гарантии, что мауэрлат будет надежно закреплен к торцу стены, возведенной из газосиликатных блоков. Можно использовать и другие варианты, о которых в этой статье мы не говорили, но суть будет все равно одна – любой крепеж, оказавшись внутри пористого материала, начнет на него действовать негативно.

Причина – работа крепежного изделия на изгиб и невысокая прочность самого газоблока. Поэтому рекомендуем использовать единственно правильный вариант – монтаж мауэрлата на залитый поверх стены армированный пояс из бетонного раствора.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

• С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
• Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Источник

Подготовка стали

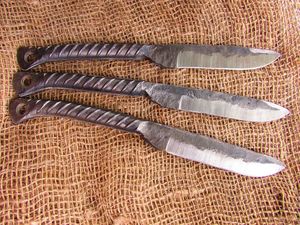

Чтобы сделать метательный нож своими руками в домашних условиях, нужно вначале определиться с типом оружия, какую форму будет иметь клинок и рукоятка. Также стоит позаботиться о материале, инструментах и специальном оборудовании, которые понадобятся в процессе. В список необходимого входит:

• лист стали толщиной от 4 миллиметров;
• наждачная бумага;
• ножовка для резки металла;
• специальные тиски;
• картон или плотная бумага;
• ножницы;
• простой карандаш и маркер;
• напильник;

Производство ножика имеет свои особенности, так как главная функция изделия — наносить колющие удары, поэтому острие должно быть ровным и прямым. Именно форма лезвия играет большую роль.

Больше всего для самодельного ножика подходит сталь, но если лист, из которого планируется делать заготовку, имеет неровности и большую толщину, то потребуется провести отковку, для этого понадобится специалист кузнечного мастерства. Он должен сделать пластины необходимой толщины. Иначе невозможно будет получить идеально ровное оружие. Металлическая ковка проводится под воздействием высокой температуры. Если в домашних условиях осуществить эту процедуру не получается, то можно попросить помощи заводских кузнецов.

В процессе ковки нужно получить ровную стальную пластину, толщина которой должна быть не больше и не меньше 4 миллиметров. Дело в том, что в процессе изготовления на изделии образуются «раковины», которые необходимо устранять путем стачивания. Именно поэтому за процессом необходимо тщательно следить, иначе оружие может потерять большую часть своей толщины.

По окончании работы должно получиться стальное изделие, параметры которого точно соответствуют размерам будущего метательного ножа.

По завершении ковки определяются с формой холодного оружия. Можно в домашних условиях сделать нож для метания с выемками, выступами или проделать в них дырочки. Но специалисты советуют отказаться от дополнительных элементов и замысловатой формы, особенно если изделие делается впервые. Готовый клинок должен удобно располагаться в руке, но при этом не быть слишком большим или, наоборот, очень маленьким.

Формирование армопояса

Если рассмотреть инструкции и руководства по креплению мауэрлата к стенам, возведенным из газосиликатных блоков, то в них рассматривается всего лишь один вариант – монтаж брусов на армирующий пояс. Технология заливки армопояса проста, потому что производители газоблоков позаботились о том, чтобы увеличить ассортимент свой продукции за счет специальных элементов. Они предназначены только для кладки последнего ряда.

U-образный газоблок для заливки армопоясаИсточник stroy-diler.ru

У них характерная форма в виде английской буквы «U», поэтому часто их так и называют – U-блоки. По чисто конструктивному назначению эта разновидность газосиликатных блоков выполняет в стене функции несъемной опалубки, куда устанавливают металлический каркас из стальной арматуры и заливают бетонный раствор.

При этом производители сегодня предлагают несколько вариаций блоков для армопояса, в которых выемка располагается не только по центру, но и с небольшим смещением. Плюс, несколько видов в плане размерных параметров. Поэтому очень легко подобрать этот U-образный элемент под толщину стены и основных блоков.

Сам процесс формирования армопояса достаточно прост:

• U -образные элементы укладывают на последний ряд полнотелых блоков с помощью клеевого состава;
• внутрь образованной канавки укладывают армирующий каркас;
• к последнему приваривают или привязывают проволокой шпильки с шагом, равной шагу укладки стропильных ног;
• заливают бетон;
• после его высыхания укладывают гидроизоляционный материал;
• поверх брусы мауэрлата, в которых предварительно сделаны сквозные отверстия;
• то есть мауэрлат должен как бы быть надет на вертикально торчащие шпильки;
• на концы шпилек надевают широкие стальные шайбы и накручивают гайки;
• прижимают гайками мауэрлат к армопоясу.

Видео описание

В видео показана технология заливки армопояса на стену из газосиликатных блоков:

Заключение по теме

Итак, мы постарались разобраться с некоторыми способами крепления мауэрлата для двускатной крыши для дома из газобетона. На самом деле идеальный вариант связан только с формированием армирующего пояса, залитого из бетона. Тем более технология заливка проста и недорога. Поэтому отбросьте все другие вариант. Не стоит рисковать, не стоит избегать небольших дополнительных вложений. Ведь качество конечного результата важнее в независимости от того, каким способом вы его добьетесь.

Установка на мансардном этаже

Для крепления стропил на мансардном этаже используются следующие типы соединений:

• соединение встык через накладки. Для выполнения такого соединения используют универсальные пластины;
• соединение встык скобами;
• соединение хомутами или проволокой внахлест. Такое крепление используется, когда требуется соединить стропила большого сечения.При таком способе несущая способность их не уменьшается;
• соединение без гвоздей с запилами. Такой способ используется при соединении элементов квадратного сечения;
• соединение внахлест шиферными гвоздями с загибом;
• соединение на саморезы. Один из самых ненадежных способов.Используется в качестве временного крепления.

Что в нем хранить ?

Жидкие гвозди помогут сэкономить

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Крепление стропил

Существуют два способа закрепления стропил – жёсткое и скользящее.

Древесина под действием влажности и высоких температур может расширяться, чтобы скомпенсировать эти изменения, применяется шарнирное или скользящее соединение. Один из элементов конструкции в этом случае может свободно перемещаться. Оно используется при наслонных и висячих стропилах. Может быть выполнено закрытым и открытым.

1. закрытое соединение

   производится посредством уголков, прикрепляющихся к мауэрлату с двух сторон. Каждый уголок имеет проушину, в которую устанавливается пластина с двух сторон прикрепляющаяся к стропилу.

2. открытое соединение отличается от закрытого только тем, что вместо проушины для крепления пластины у уголка имеется загиб верхней части вертикальной полки.

Шарнирное закрепление отлично подойдёт для домов из дерева, которые могут давать усадку в процессе эксплуатации. Для кирпичных и бетонных строений можно использовать жёсткое закрепление.

Жёсткое крепление мауэрлата осуществляется при комбинированной стропильной системе, включающей в себя элементы и наслонных, и висячих стропил. Все элементы связаны и не имеют возможности сдвигаться относительно друг друга.

Закрепление осуществляется врубкой с последующей фиксацией стропильных ног уголками или специальными LK-креплениями. Детали прокручиваются саморезами.

1. крепление уголками происходит с двух сторон и обеспечивает требуемую жёсткость;
2. крепление уголками без запила.Такие детали имеют более высокие полки и требуют большего количества саморезов. Стропильная нога опирается на мауэрлат сверху без врубки;
3. LK-детали существуют различных размеров, что позволяет подобрать их под нужную толщину бруса или доски. Вне зависимости от размеров толщина крепления составляет 2 миллиметра. Такое закрепление обеспечивает максимальную надёжность и жёсткость конструкции;
4. установка стропил между двумя досками позволяет не использовать дополнительные металлические крепления. Такой способ подходит в тех случаях, когда обеспечить необходимый уклон кровли можно только небольшим поднятием стропильной ноги над мауэрлатом. В этом случае на мауэрлат вертикально по обе стороны от стропила устанавливаются две доски. Крепление элементов между собой можно производить с помощью гвоздей или металлических шпилек.

Прикреплённые к мауэрлату, к балкам перекрытия стропила дополнительно связываются со стеной с помощью скрутки из стальной проволоки, которая крепится ершом в кладке. Такое мероприятие стоит проводить не реже, чем через одну стропильную ногу.
