Как сделать шлифовальную машинку своими руками

Особенности и технические характеристики

Основная особенность шлифовальных станков по дереву заключается в специфическом способе регулировки качества обработки. Она происходит путем изменения зернистости абразива. Обычно процесс начинают с наждачной бумаги с крупным зерном, потом последовательно уменьшают его величину и завершают процедуру шлифовкой мелкой шкуркой. Всего используют 2-3 смены, но могут быть и более постепенные методики.

Вторая особенность заключается в способе установки абразива. Если на ленточный станок устанавливается заранее склеенная петля, то на дисковые конструкции надо закрепить круг из наждачной бумаги на плоскость. Оптимальный способ — использование «липучки», но проще всего наклеивать абразив на клеевой состав или двусторонний скотч. Второй способ проще, но и дороже.

Технические характеристики каждого станка несколько отличаются друг от друга.

Для дисковых установок:

Для ленточных станков:

• Ширина ленты.
• Величина рабочей базы (расстояние между центрами приводного и натяжного барабанов).
• Скорость движения петли.

• Диапазон перемещения рабочего стола в вертикальной и горизонтальной плоскости.
• Длина заготовки для склейки петли.

Для барабанных станков:

• Диаметр рабочего цилиндра.
• Высота цилиндра.

Все эти параметры зависят от планируемой производительности, размеров установок, величины обрабатываемых деталей. Необходимо учесть объемы ожидаемой работы, величину деталей, специфику обработки.

Мнение эксперта
Левин Дмитрий Константинович

Чем чище должна быть поверхность в результате шлифовки, тем качественнее должен быть изготовлен станок. Биения, неровности и прочие изъяны станут причиной появления рисок, способных заметно ухудшить качество обработки.

Переделка бытового электроинструмента

Почти у каждого хозяина найдется болгарка. Ею можно выполнять грубую отделку – чистить металл от ржавчины, стены перед оштукатуриванием. Для тонких работ, например, кузовных, не годится – слишком большие обороты

Одно неосторожное движение – и в автомобиле дырка. Если оснастить регулятором напряжения, который стоит на профессиональных моделях, то бытовой УШМ станет возможна деликатная шлифовка

Схема самодельного регулятора оборотов для болгарки

Порядок работы следующий:

• паяют, используя печатную плату или навесной монтаж;
• тиристоры устанавливают на радиаторы;
• проводят тестирование лампочкой на 40–60 Вт (она должна плавно менять яркость при повороте подстроечного резистора);
• после успешного испытания устройство монтируют под кожух инструмента.

Предложенная схема простая, ее подключают к сетевому питанию УШМ.

Мастерим барабанный станок для шлифования досок

Последовательность действий при изготовлении агрегата барабанного типа такова:

• Сборка станины. С этой целью используется брус из твёрдых сортов древесины.
• Монтаж электромотора и шкива.
• Установка барабана с подшипниками.
• Фиксация наждачной ленты при помощи хомутов.
• Закрепление рабочего катка на станине.
• Насадка шкива на вал и создание ременной передачи с двигателем.
• Изготовление регулируемой столешницы. Подобное решение позволит вам заниматься шлифовкой досок различной толщины.
• Фиксация ножек станины к полу.

Подводя итоги, отметим, что шлифовальный станок по дереву своими руками позволяет значительно облегчить обработку пиломатериалов. В его изготовлении нет ничего сложного.

Собрать подобное оборудование по силам даже школьнику, что уже говорить о взрослом мужчине с навыками работы с металлом. Главное, строго следовать инструкциям и не забывать о технике безопасности.

Простая шлифовальная машинка своими руками.

Понадобилась мне как-то шлифовальная машинка, но у меня её не было и было решено сделать простенькую машинку своими руками. Я и сам не ожидал, что будет такой поразительный эффект, от работы данной самоделки.

Для этой поделки нам понадобится вентилятор, который можно взять от любого компьютера, но сразу хочу сказать, чем больше вентилятор, тем мощнее машинка получится.

Также нам понадобится немного фанеры, ручка от какой-нибудь мебели, я взял её от ящика выдвижного и круг от болгарки или шлифовальной машинки,

купить его можно в магазине, к которому просто насаживается шкурка или наждачка, он у меня диаметром 125мм.

Итак, начинаем делать, у меня вентилятор оказался размером 14 на 14 см, если у кого его нет, то можно заказать на али, вот ссылка.

Под размеры этого вентилятора вырезаем из фанеры такие же квадратные заготовки, их нам понадобится 2 штуки, чтобы впоследствии соединить их вместе болтами.

Вырезал я их аккуратно лобзиком. Края фанеры прошёлся наждачкой для придания нормального вида и убирания заусенцев.

Затем я взял коронку на 30 мм и просверлил в центре отверстие. Отверстие нужно сверлить только в одной из фанер.

А вот ко второй фанерной заготовки я прикрутил ручку, как показано на фото.

Затем берём наш вентилятор и приблизительно по центру одной из лопастей сверлим отверстия под болт М10 и прикручиваем его.

Он нам нужен для того, чтобы на крыльчатке вентилятора появился дисбаланс, этот дисбаланс и поможет нам шлифовать предметы.

Вместо выключателя я просто приклеил штекер для быстрого соединения с 12 вольтовым блоком питания.

Теперь собираем, то есть скручиваем наш вентилятор с заготовками из фанеры четырьмя болтами. Если болты длинные, то отрезаем излишки болгаркой.

В середину проделанного отверстия в фанере я налил термоклей и приклеил шлифовальный круг. С опытом работы могу сказать, что круг не отвалится.

Теперь нам осталось только насадить наждачную бумагу на круг и подать питание.

Машинка вас приятно удивит своей работой и вы не пожалеете о том, что потратили для её изготовления определённое время.

Строительство навеса

Дисковый станок

Его отличительная черта – рабочая поверхность представлена металлическим диском с закреплённым на нём абразивом.

Преимущества:

• универсальность;
• простота конструкционного решения;
• надёжность;
• высокое качество конечного результата;
• практичность;
• эффективность.

Главным элементом конструкции является электродвигатель. На его оси размещается круг с диском. Кроме того, в комплектацию входят абразивные насадки и шлифовальная бумага.

Используя дисковый агрегат, вы сможете менять скорость обработки заготовок. При этом, число оборотов рабочего элемента будет неизменным.

Рубрики

ООО «ТД Центральная Стройбаза Карелии»

Изготовление шлифмашинки из жесткого диска

Сейчас не проблема достать сломанный винчестер от компьютера (но круг должен раскручиваться) и старый компьютерный блок питания. Если дома нет, то в любом пункте ремонта их продадут за копейки.

Такой прибор будет негабаритным, для мелких деталей. Делается он просто: диск разбирается, на крутящуюся плоскость наклеивается абразив, подключается к блоку питания – прибор готов. Его необходимо закрепить на верстаке для устойчивости, можно оснастить регулятором, сервотестером для регулировки оборотов и выключателем.

Угловая шлифовальная машинка своими руками изготавливается из болгарки, достаточно сделать необходимую насадку-круг из абразива. Можно сделать, конечно, ее с нуля, выбрав необходимый электромотор, поместив его в кожух, приделав ручки. Но необходимо помнить о безопасности работы с таким инструментом.

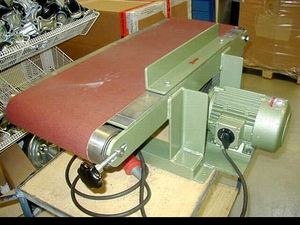

Ленточная шлифовальная машина, станок. Такие приборы состоят из:

• рабочий орган: абразив, два барабана, ведущий и ведомый. В станке барабанов может быть больше;
• электродвигатель;
• кожух, основа станка, каркас, столик.

Машинка своими руками оборудуется функцией изменения скорости, лента может размещаться как вертикально, так и горизонтально.

Этапы изготовления шлифмашины-станка ленточного устройства

Это:

• подготовка;
• оборудуют основу-каркас под станок, она жесткая и устойчивая;
• подбирают столешницу, чем она больше, тем можно обрабатывать детали больших размеров;
• фиксируют стойки с натяжными деталями и крутящими барабанами;
• фиксация двигателя и барабанов, установка абразивной ленты.

Чтобы производить обработку крупных деталей, делают габаритный станок. Для этого берут электродвигатель, хорошо подойдет от отслуживших, достаточно мощных бытовых приборов как-то стиральная машинка.

Размеры листа не указываете, поскольку они в любом случае выходят из индивидуальных предпочтений и наличия материалов, может быть, например, 500х180х30 мм, больше или меньше. В листе фрезеруется вырез для мотора, все это крепится к станине, необходимые отверстия под крепления насверливаются. Все части, а особенно двигатель, должны плотно крепиться, чтобы было как можно меньше вибрации.

Мотор можно не оборудовать редуктором, если он достаточно мощный. Машинка своими руками создается из двух барабанов, один твердо фиксируется на валу, другой натяжной ним можно регулировать степень натяжения.

Каркас создается из толстых деревянных деталей, но можно с металлических. Если есть подходящий металл и инвертор для сварки, его можно сварить. Плиту для опоры производят из толстой фанеры, беру несколько листов, подойдет также текстолит.

Второй вал со скосом, так лента будет плавно прикасаться к столу. Для барабанов берут несколько листов ДСП, их склеивают и обтачивают до необходимого диаметра, по центру делают их толще на несколько мм, так лента будет хорошо держаться. Для шпинделей барабанов берут однорядные шариковые подшипники. Абразивная лента производит свое движение по станине, на которой крепится.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

• Качество и скорость обработки.
• Высокая производительность.
• Возможность получить поверхность нужной шероховатости.
• Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

• Выделение большого количества пыли, требующей организации системы пылеудаления.
• Большие количества расходников (абразива) нескольких типоразмеров.
• Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Изготовление ленточной шлифмашинки своими руками + (Видео)

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

• подобрать подходящие материалы и детали;
• сделать надежную основу для закрепления инструмента;
• установить подходящую столешницу;
• закрепить вертикальные стойки с натяжителем и барабаном;
• смонтировать мотор и барабаны;
• закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

Инструкция по изготовлению

Изучив конструкцию оборудования, следует определиться, из чего будут выполнены его основные элементы.

Из чего сделать станину?

Большая рабочая поверхность будет намного удобней и функциональней маленькой станины. Для ее изготовления понадобится:

1. Одну из сторон подготовленного для стола полотна обрезать с помощью фрезерного станка по металлу.
2. Сделать разметку.
3. В торце обрезанной заготовки просверлить три отверстия.
4. С помощью трех болтов закрепить рабочую площадку на станине.

Выбор и установка двигателя для станка

Двигателем для агрегата может служить мотор от стиральной машинки. Если такого в наличии нет, то можно подобрать мотор, номинальная мощность которого будет составлять до 3 кВт, а интенсивность работы – около 1500 об/мин. Силовой агрегат для шлифовального станка следует плотно и надежно зафиксировать на станине.

Ведущий и ведомый барабаны

Такие элементы для шлифовального станка изготовить своими руками можно из такого материала, как ДСП. Для этого необходимо:

1. Выпилить из листа ДСП заготовки размерами 200х200 мм.
2. Собрать из полученных заготовок пакет толщиной в 240 мм.
3. Все сложить и проточить до оптимального диаметра в 200 мм.
4. Закрепить ведущий барабан на валу двигателя. Он будет приводить в движение ленту.
5. Ведомый барабан закрепить вокруг станичной оси на подшипниках. При этом со стороны барабана должен быть специальный скос. Это поможет обеспечить ленте мягкое касание к рабочей поверхности.

Изготавливая барабаны, стоит учесть, что диаметр их центральной части должен быть на пару миллиметров больше наружного диаметра. Необходимо это для обеспечения стабильной работы техники, так как гибкая лента будет находиться в середине барабана.

Шлифовальная лента своими руками

Проклеивать изделие своими руками рекомендуется качественным продуктом, который будет способен сохранить целостность элемента длительное время.

Некоторые мастера рекомендуют обтягивать катки резиной. Для этого можно использовать камеры от мопедов или велосипедов. Толщина резинового слоя должна быть около 30 мм.

Собрав из всех подобранных элементов конструкцию, можно смело приступать к обработке древесины.

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

1. Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
2. Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
3. Дельташлифмашина. Для обработки изделий с криволинейной структурой.
4. Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

Независимо от того, является ли прибор заводским или собранным своими руками, основными элементами конструкции являются:

1. Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
2. Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

Редуктор является неотъемлемой частью таких инструментов, как болгарка или дрель. Некоторые модели, особенно собранные своими руками, обходятся без него.

1. Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
2. Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
3. Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

https://youtube.com/watch?v=opM1afRob6o

Принцип действия

Существует три основных конструкции шлифовальных станков по дереву:

• Дисковый.
• Ленточный.

1-Дисковый станок 2-Ленточный станок 3-Барабанный станок

Дисковый станок представляет собой вращающийся диск, на плоскость которого закреплен абразив (наждачная бумага). Шлифовка производится путем прикладывания кромок или боковых поверхностей детали к диску, для чего примерно посередине устанавливается стол или опорная планка. Эта конструкция оптимальна для шлифовки прямых или выпуклых кромок.

Ленточный тип представляет собой два барабана, установленных либо вертикально, либо горизонтально. Один из них приводной, второй — натяжной. Абразив представляет собой петлю из наждачной бумаги, которая склеивается по шаблону. Петля устанавливается на оба барабана и натягивается. После запуска двигателя она образует постоянно движущуюся полосу абразива. Шлифовка происходит путем прижатия ленты к поверхности детали с помощью специального прижима («утюжка»). Он перемещается влево и вправо, обеспечивая прижатие наждачки ко всем участками обрабатываемой поверхности.

Барабанный станок используется для шлифовки вогнутых кромок. Он представляет собой вращающийся цилиндр сравнительно небольшого диаметра (6-8 см), на который устанавливается абразив.

Наиболее простыми конструкциями являются дисковая и барабанная. Изготовление ленточного станка значительно сложнее, но и эффективность от его намного больше. Такие установки позволяют качественно шлифовать щиты и детали большой площади, обеспечивая высокое качество поверхности.

Для установки ленточного станка в мастерской понадобится большая площадь, что надо учесть при выборе конструкции.

Обзоры товаров

Как сделать из дрели

Особенности

Что нужно знать о ленточной шлифовальной машине перед её самостоятельным изготовлением? Есть несколько важных критериев, которые влияют на производительность и качество работы аппарата. Главный из них – мощность. Ведь она является главным компонентом самодельной машины. Аппараты с высокой мощностью и большим количеством оборотов подойдут для интенсивной зачистки каких-либо материалов. А вот средние обороты пригодятся для поверхностного шлифования. Универсальным вариантом будет считаться УШМ с регулятором оборотов. В данном случае можно самостоятельно регулировать скорость вращения в зависимости от степени обработки.

Следует также учесть ширину будущей шлифовальной ленты. В зависимости от нее следует подбирать размеры ведущего и ведомых колёс самодельного аппарата. Многие ленты имеют ширину 100 мм, но для мелких бытовых нужд сгодятся и ленты шириной 75 мм. И не стоит забывать о безопасности. Это касается и изготовления, и пользования аппаратом. При изготовлении будет применяться сварка. Поэтому работать стоит строго в защитной маске.

Основные виды геотекстиля

Чаще всего геотекстиль принято подразделять на виды, исходя из способа его изготовления:

Нетканый, который может быть термофиксированным либо термоскрепленным. Простой нетканый геотекстиль очень эластичный, поэтому способен вытягиваться достаточно сильно. Его рекомендуют использовать в местах с небольшой нагрузкой, например, на садовых дорожках. Термофиксированный тип этого материала при нагревании и прокатывании через валики значительно упрочнили. Это самый тонкий из всех видов, но у него наименьшая пропускная способность для воды. Термоскрепленный нетканый геотекстиль изготавливается из расплавленной массы волокон. Поэтому он самый прочный и упругий при сохранении отличных фильтрационных свойств.

Нетканый геотекстиль подходит для создания дренажей и укладки тротуарной плитки

• Тканый тип геотекстиля делают путем скрепления волокон между собой. Это делает его очень прочным на разрыв. Кроме того, плетение может отличаться по плотности. Это обстоятельство благоприятствует частому применению этого материала в дизайне ландшафтов.
• Вязаный геотекстиль создается путем связки нитей петлями, что не способствует прочности на разрыв. Плюс у него один – низкая стоимость.

Геоткань в обустройстве искусственных водоемов

Весь имеющийся ассортимент геотекстиля обладает толщиной от 1 до 3 мм и продается рулонами. Длина бывает 100 – 350 м. Ширина варьируется от 1,6 до 6 м. Такой важный показатель, как плотность, составляет 80 – 600 г/м2. Этот показатель является определяющим при решении вопроса как выбрать геотекстиль для дренажа. Ведь для этой цели подходят только полотна с плотностью 150-200 г/м2.

Варианты самодельных конструкций

Рассмотрим несколько приборов, сделанных своими руками. Возможно, какой-то из них подойдет именно вам.

Шлифмашинку из болгарки своими руками

Как следует из названия, болгарка предназначена для шлифования. Зачистные диски успешно справляются с грубой работой: снятием старой краски, удалением наплывов металла или следов коррозии. Для более тонкой очистки продаются специальные насадки из наждачного листа различной зернистости.

Модели для бытового использования работают в одном режиме, причем количество оборотов достигает 15 тыс. за минуту при среднем показателе в 11 тысяч. Такая скорость отлично подходит для распиливания материалов, однако для шлифовальных работ она велика.

Шлифмашинка из болгарки будет обладать большим весом по сравнению с заводским инструментом, однако имеется возможность приспособить самоделку под себя, что повысит комфорт при шлифовке.

Если нет желания использовать приспособления, можно отрегулировать количество оборотов двигателя. Самостоятельная модернизация схемы потребует профильных знаний в электротехнике.

Делаем шлифмашинку из дрели

• металлические пруты с резьбой и без нее;
• профильная труба;
• фанера;
• стальной лист;
• подшипники;
• метизы;
• столярный клей.

Следует позаботиться о наличии слесарного инструмента, инвертора и приспособлений для распиливания металла.

Этапы выполнения работ:

Изготовление шкивов. Ведущий и ведомый шкивы предназначены для передачи крутящего момента от дрели к шлифмашине. Их изготавливают из фанеры.

Изменением диаметра можно получить нужный крутящий момент. Один шкив состоит из нескольких кругляков, которые соединяются с помощью столярного клея. В центре необходимо просверлить отверстия под стальные пруты. После высыхания клея заготовки дорабатывают, делая паз, который должен соответствовать ширине приводного ремня.

Изготовление ведущего и ведомого валов. Их также изготавливают из фанеры по аналогии со шкивами. Для них следует приготовить больше кругляков.

Собираем нижнюю часть. Для этого понадобится профильная труба. В первую очередь необходимо сделать крепления подшипников и соединить их. Это основа под рабочий вал.

Делаем верхнюю часть. К ней будет крепиться механизм натяжения.

Изготавливаем упорную часть из стального листа.

Установка привода

Обратите внимание: для нормальной работы лучше взять мощную дрель.

Финишные работы. Остается только установить шкивы, натянуть приводной ремень и собрать защиту

После этого собранное своими руками приспособление нужно покрыть краской.

Самодельная шлифмашинка из компьютерного винчестера

1. Раскрываем корпус и удаляем все элементы, расположенные рядом с магнитным диском.
2. По размеру верхней части накопителя вырезаем круг из наждачной бумаги нужной зернистости.
3. С помощью двухстороннего скотча закрепляем бумагу на поверхности диска.
4. Изготавливаем кожух, защищающий от пыли или абразивного зерна.
5. Для запуска конструкции винчестер необходимо подключить к блоку питания компьютера.

Такой прибор, сделанный своими руками, позволит выполнять мелкие работы, такие как шлифовка контактов, заточка пилочек или пинцетов. Скорость вращения зависит от заводских параметров. Среднее значение – 7200 оборотов в минуту.

Шлифмашинка, изготовленная своими руками, не будет обладать привлекательным внешним видом заводского инструмента, однако хорошая производительность и низкие затраты на сборку компенсируют этот недостаток.

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

Самодельный шлифовальный станок

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).
