Монтажные работы

Перед тем как выполнить монтаж СИП в соответствии с проектной документацией, мы проводим предварительные подготовительные работы. Размечается трасса, проводится очистка территории (при необходимости), установка опор с закрепленной СИП-арматурой, монтируются точки повторного заземления. В зависимости от назначения трассы, могут быть установлены кронштейны и светильники. При необходимости, на объекте выполняется установка ТП (трансформаторной подстанции).

Далее при помощи кабельного домкрата, троса, раскатных роликов, чулка и лебедки начинается протяжка СИП. С использованием динамометра выставляется нужное усилие натяжения и нормируемые стрелы провеса. Монтаж СИП должен быть выполнен правильно, согласно руководящим документам и нормам, с применением необходимого монтажного оборудования. Недопустимы в процессе монтажных работ изгибы провода под острым углом, недопустимы механические повреждения изоляции и чрезмерное её загрязнение.

После того, как линия смонтирована выполняются все необходимые коммутации: подключение к точке питания (ТП или другая линия), подключение светильников, подключение абонентов, установка щитов учета (при необходимости). Стоит отметить, что все присоединения выполняются только с использованием предназначенных для этого монтажных элементов – прокалывающие зажимы и наконечники под пресс.

После окончания монтажа выполняются пусконаладочные работы. Мы предоставляем услуги электротехнической лаборатории. Выполняем замер сопротивления изоляции, замер сопротивления контуров заземления, проводим испытание фаза-ноль. Испытание автоматических выключателей. Монтажная организация составляет паспорт ВЛ.

Монтаж СИП — ответственная работа. Наша компания имеет огромный опыт данных работ, все сотрудники  прошли обучение и имеют группы по электробезопасности, своя электролаборатория, наличие всего необходимого снаряжения, собственное производство щитового оборудования, оказываем услуги по монтажу АСКУЭ.  Мы являемся членом строительного СРО (СРО строительных компаний Урала и Сибири) СРО-С-030-240822009.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

Недостатки:

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Жалюзи из пластика

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

7 неоспоримых достоинств СИП панелей

Стоимость СИП панелей в качественном заводском исполнении довольно высока, но в целом строительство и дальнейшая эксплуатация дома обходится недорого из-за ряда преимуществ:

1. Экономия на отоплении дома – у СИП панелей характеристики теплосбережения, в разы превышают возможности кирпича или камня.

2. Малые сроки строительства.

3. Использование облегчённого фундамента с значительной экономией средств на его возведение

4. Отсутствие необходимости в тяжёлой технике на всех этапах строительства.

5. Простота сборки конструкций, снижение трудозатрат.

6. Прочность и лёгкость конструкции.

7. Идеально ровная поверхность материала позволяет выполнять отделочные работы из любых материалов с минимальной подготовкой.

Строительная панель, лёгкая, но обладающая несущими характеристиками выше, чем у древесины. СИП состоит из двух ориентированно-стружечных плит с приклеенным между ними слоем утеплителя из пенополистирола.

Из каких материалов состоит СИП-панельИсточник samodelkino.info

В зависимости от разных факторов в строительстве применяются разные СИП панели, размеры которых могут варьироваться:

• стандартная СИП-панель: длина х ширина = 2,5 х 0,6-1,5 м, при максимальных размерах вес 56 кг;

• толщина стен несущих внешних 150-200 мм;

• перегородки внутренние толщина 50-70 мм;

• толщина панелей для устройства крыш и перекрытий 100-200 мм.

Конструктивные качества ОСП

OSB (Oriented Strand Board) или ОСП – первая плита на основе древесины, созданная именно в строительных целях.

Ориентированной плита названа по особенности расположения щепы, длина которой не превышает 140 мм. а ширина 0,6 мм. Она уложена в плите тремя слоями, два внешних параллельно длине, а внутренний – перпендикулярно. Как результат такой раскладки щепы: повышенные прочность на изгиб и упругость вдоль оси изделия.

Связующие смолы и обработка огнезащитными составами обеспечивают материалу характеристики, превышающие показатели естественной древесины. Склеивание ОСП и пенополистирола проходит под давлением не менее 18 тонн.

В результате получается цельная прочная конструкция с отличными эксплуатационными и монтажными свойствами.

Одно и двухэтажные дома это не предел для СИП-панелейИсточник 90zavod.ru

Из СИП панелей можно построить дом в три и больше этажаИсточник pro-karkas.ru

Разбираясь что такое СИП панели для строительства дома, следует уделить положительным свойствам плит:

• устойчивость к изменениям влажности и температуры окружающей среды;

• лёгкость обработки;

• способность к удержанию крепежа идентична древесине;

• экологические свойства не сильно отличаются от эталона – древесины;

• не изменяет свойств при длительном воздействии воды, высыхая восстанавливает изначальные свойства;

• обладает высокими звукоизоляционными показателями;

• предохраняет утеплитель от воздействия пара и проникновения грызунов.

Подключение СИП на опоре

Рассмотрим каждый из узлов по отдельности. Начнем с опоры.

Во-первых, СИП на опоре нужно за что-то закрепить.

Ошибка №3
Не цепляйте провод за существующие элементы конструкций – траверсы, монтажные петли, штыри и т.п.

Это делается при помощи специального крюка или кронштейна.

Вот его спецификация от разных производителей.

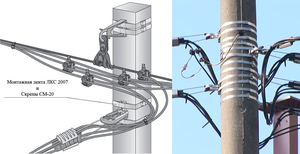

На опоре он крепится при помощи бандажной ленты.

Обратите внимание, есть ленты стандартной шириной 20мм, а есть 10мм. Также при одинаковой ширине они могут отличаться и толщиной

Также при одинаковой ширине они могут отличаться и толщиной.

Бандажная лента на опоре стягивается специальной машинкой.

Фиксация ленты происходит скрепой или бугелем.

Подбирайте скрепу так, чтобы она соответствовала ширине ленты!

Ошибка №4
Для узкой ленты скрепа на 20мм уже не подойдет.

При этом следует различать разновидности скрепы и бугеля. Нельзя их считать абсолютно одинаковыми по условиям применения.

Бугель (тот что с зубчиками) монтируется на анкерных опорах магистральных ВЛИ. У него гораздо большая разрушающая нагрузка или грубо говоря, он прочнее «держит» ленту.

Что это значит? Представьте, что кто-то случайно зацепил ваш СИП и потянул его со всей дури. Ну или просто на него упало дерево.

При очень надежном креплении на опоре бугелем, СИП просто вырвет вместе с куском вашего фасада. Если же на опоре бандажная лента будет стянута скрепой, есть большая вероятность, что лента просто разойдется и “отстегнет” анкерный кронштейн от опоры.

Провод СИП упадет на землю, не повредив фасад дома. Если у вас нет в наличии специальной машинки для затяжки бандажной ленты, есть еще один вариант крепежа кронштейна на опоре — хомутом от EKF  BF 207.

Здесь всё стягивается обычным гаечным ключом без специнструмента.

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье «Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция».

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель	Марка кронштейна или крюка
ENSTO	SOT 76 — SOT 28 — SO 279
IEK	КАМ-4000
КВТ	КАБ-25
SICAM	PA 69 — SCS16 — GHP — CST 12
NILED	CA 16 — CT 600 — CB 600

Монтаж кабеля

Подготовка к работе

В соответствии с правилами монтажа сип по опорам, его прокладке должны предшествовать подготовительные мероприятия, включающие следующие операции:

• Расчистка трассы от посторонних предметов и насаждений (деревьев и кустарников);
• Подготовка требуемого количества несущих опор с зафиксированными на них анкерными кронштейнами;
• Установка столбов в заранее размеченных точках с целью последующего натяжения провода.

Обратите внимание! Для фиксации кронштейнов применяются специальные стальные антикоррозийные ленты, затягиваемые на столбах посредством хомутов особой конструкции. Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов

Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов.

Порядок размещения и крепления арматуры

Прокладка линии

К особенностям прокладки самонесущих систем своими руками относят необходимость применения особой блочной конструкции, посредством которой кабель сначала подвешивается на опорах для последующей натяжки сип. При проведении этих и подобных им операций обязательно потребуются специальные приспособления и вспомогательные инструменты.

Дополнительная информация. Перед прокладкой провода СИП желательно ознакомиться с соответствующими требованиями ПУЭ, а также с ГОСТом Р 52373-2005, регламентирующим порядок работы с этими изделиями.

Помимо этого для начинающего пользователя очень полезной может оказаться прилагаемая к комплекту инструкция, в которой подробно описывается порядок производимых при монтаже операций.

Обустройство ответвления требуемой длины, идущее от распределительного столба в направлении к дому, потребует от его хозяина дополнительных издержек, связанных с необходимостью оформления следующих документов:

• План участка, на котором проводятся работы;
• Подготовка документов по разграничению зон ответственности;
• Заключение договора с местным отделением «Энергосбыта» на подключение электроснабжения.

В случае, когда ближайшая распределительная опора находится далее 25-ти метров от подключаемого вводного устройства, без установки дополнительных столбов, осуществляемой за свой счёт, никак не обойтись. Иногда намного выгоднее бывает обустроить щиток непосредственно на опоре, а кабель проложить в специально вырытой в земле траншее.

Исходя из потребностей частного домовладельца, от столба может прокладываться как однофазная, так и трёхфазная линия питания. С учётом предполагаемой рабочей нагрузки следует подбирать такое сечение провода, натягивая который можно будет не беспокоиться за его целостность.

Для прокладки на таких участках принято выбирать СИП-2А или более гибкие кабельные изделия марок СИП-4 и СИП-5, у которых отсутствует несущая жила со стальным сердечником. Прикладываемый к ним арматурный комплект удобен тем, что с его помощью можно не только фиксировать провод на стенах строения, но и прокладывать небольшие отрезки линии непосредственно по фасаду (смотрите рисунок).

Прокладка кабеля на стенах дома

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

1. Повышенная устойчивость к короткому замыканию;
2. Возможность закрепления на стенах здания;
3. Возможность создания ответвлений в условиях подключенной линии;
4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.

Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм2 в магистрали с жилами сечением от 1,5 до 6 мм2 при подведении уличного освещения, а также электрическом вводе в дом.
3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Как правильно сделать ввод в дом с помощью СИП? (самонесущего изолированного провода)

Монтаж ввода электрического кабеля от линии электропередачи – ответственный момент при электрификации дома, коттеджа или дачи. Во время проведения вводного кабеля следует учесть много моментов. В первую очередь, необходимо согласовать проект ввода с местным Энергосбытом. На этом этапе лучше привлечь к разработке чертежей опытных проектировщиков-электриков. В противном случае есть вариант, что проект придется не раз переделывать.

На втором этапе следует определиться с выбором электрического кабеля для монтажа. Несмотря на то, что в начале эксплуатации строения может быть востребована только однофазная проводка, выбор все же следует остановить на трехфазном подключении. Через некоторое время может возникнуть необходимость подключения станочного оборудования, мощных электрических систем отопления, инструмента, других трехфазных потребителей. В качестве кабеля для проведения монтажа в таком случае лучше выбрать четырехжильный СИП.

Правила монтажа СИП

С ростом количества энергопотребителей провода СИП эффективно заменяют обычные оголенные провода, что связано с их практичностью, надежностью и безопасностью. Самонесущий провод широко применяется в обустройстве новых ЛЭП, а также в быту очень популярен СИП четырех различных модификаций. Прокладка электросети с помощью самонесущего провода позволяет сократить время ввода электросетей в эксплуатацию и максимально быстро обеспечить электричеством жилые и промышленные объекты. Но для самостоятельного выполнения монтажных работ нужно знать, как выполнять крепление СИП. Способы крепления СИП к столбу, виды крепежа, виды самонесущих кабелей, правила монтажа, рекомендации специалистов при работе с СИП будут рассмотрены ниже.
