Можно ли использовать насос малыш в скважине

Принцип функционирования «Малыша»

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

• Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
• Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
• Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

• Релейные.
• Электромеханические.
• Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

• Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
• Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

• Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
• Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
• Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

• Просчитайте, насколько глубоко должен находиться насос.
• Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

• От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
• При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
• Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Ремонт

Насосы серии «Малыш» не подходят для длительной эксплуатации. Однако если к устройству относиться бережно и вовремя ремонтировать мелкие неполадки, то его срок службы можно несколько продлить. Особенно ремонт своими руками становится актуальным после того, как гарантийный срок завершился. Практика показывает, что запчасти на насос стоят недорого, а сам процесс ремонта несложный. Ремонт насоса необходимо начинать с разборки корпуса. Однако перед, тем как к этому приступить, необходимо на корпус устройства нанести насечки. Они должны отмечать взаимное расположение частей. Это необходимо для облегчения сборки по окончании ремонтных работ.

После этого необходимо ослабить все винты, соединяющие части корпуса. Для упрощения процесса ослабления винтов корпус зажимается тисками в местах уступов под винты. Теперь можно снять корпус, а затем установить поршневый диск обязательно параллельно седлу. Для этого можно воспользоваться штангенциркулем. Когда устройство разобрано, можно приступать к его ремонту. Причины поломок могут быть самые разные.

Стоит рассмотреть самые распространенные из них:

• Засорился насос. Это происходит из-за попадания внутрь устройства мелких частичек грязи в результате отсутствия фильтра. В этом случае его нужно просто разобрать и прочистить.
• Отслоился эпоксидный компаунд. Сперва определяются места, где произошло отслоение. Для этого небольшим молотком надо простучать корпус, прислушиваясь к звуку. В местах отслоения звук будет более тонким. После этого извлекается узел с компаундом.
• На него наносится слой герметика, например, клей для стекла. Затем узел вставляется в корпус и к нему надо приложить усилие примерно 300 килограмм. После застывания герметика можно собрать насос.

• Ослабла контргайка на регулировочном винте в месте заборы воды. Для устранения данной поломки достаточно просто подкрутить гайку.
• Вышел из строя качающийся шток. Следует отметить, что данная неисправность является одной из наиболее серьезных. Исправить такую поломку достаточно сложно. Понадобится исправный узел, которым заменяется вышедший из строя.
• Поломалась качающаяся манжета, которая имеет вид двух небольших блюдец, расположенных донышками друг к другу. Обнаружить такую поломку довольно непросто. Однако заменить ее новой очень легко. К тому же новая манжета стоит недорого.

При сборке насоса очень важно, чтобы все отверстия, располагающиеся в центральной и верхней части резиновой прокладки, совпали. Данные узлы являются симметричными и их расположение можно перепутать

Для проверки работоспособности устройства после ремонта его можно опустить в ведро с водой. Из выходного патрубка струя воды должна составлять около 30 сантиметров. В том случае, если повреждения касаются реле давления воды или перегорел двигатель, то лучше обратиться к квалифицированному специалисту. Несмотря на то что ремонт насоса кажется простым, при неправильных действиях устройство может совсем перестать работать.

Варианты декора подушек

На что обращать внимание при покупке?

Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:

• он работает от стандартного напряжения в 220 Вт;
• мощность данного оборудования составляет 245 Вт;
• показатель производительности равен 432 лошадиным силам;
• максимальная рабочая глубина достигает 40 метров;
• наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.

Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.

Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.

Модификация №1. Традиционный Малыш

Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.

Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.

Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.

Модификация №2. Малыш-М

Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.

Модификация №3. Малыш-К

Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.

Модификация №4. Малыш-3

Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.

1. В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
2. Весит насос максимум 3 килограмма.
3. Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
4. Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.

Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.

Королевский снежок

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

Комплектация и автоматика

Изготовлением этой модели насосов занимается сразу несколько отечественных предприятий, поэтому комплектация может несколько отличаться. В базовый комплект обычно входит:

• поливной шланг длиной от 10 до 50 метров (иногда он в комплект не входит);
• подвеска и хомут;
• резиновое кольцо, устанавливающееся на корпус и защищающее его от повреждений;
• ремкомплект, состоящий из клапана и поршня.

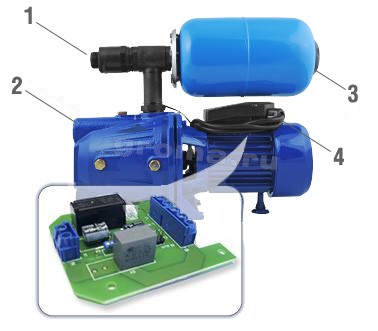

Насосы очень легко монтируются в насосную станцию. Для этого модели дополнительно комплектуются гидроаккумуляторами, обратными клапанами и реле давления. К стоимости насоса это прибавит ещё 3 000–5 000 рублей (гидроаккумулятор 1-3 тыс., клапан около 1 тыс., реле 1 тыс. рублей). Производители предлагают гидроакукмуляторы с автоматикой на 5 или 24 литра, адаптированные именно к насосам «Малыш».

Какой погружной вибрационный насос лучше?

Наиболее идеального насоса, который бы подходил абсолютно под всех задачи не существует. Во время выбора необходимо учитывать специфику работы. Для многофункционального использования отлично подходит «МАЛЫШ» БВ 0,1-63-У5 за счет наличия IPX 8 защиты.

Однако, если необходимо обустроить систему откачки, тогда стоит обратить внимание на БОСНА ТАЙФУН-2 БВ-0,25-40 У5М. Решение способно безболезненно работать с жидкостями, имеющими абразивные примеси.. В системах бытового полива отлично смотрится насос STURM WP9740T

Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.

В системах бытового полива отлично смотрится насос STURM WP9740T. Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.
