Несъемная опалубка для перекрытий из профлиста

Содержание:

Материалы, инструменты и приспособления, необходимые при изготовлении перекрытия

Для того чтобы плита перекрытия своими силами была изготовлена на высоком качественном уровне, мастеру потребуется следующее:

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм.

  • ножовка по дереву;
  • топор;
  • молоток;
  • строительный уровень;
  • нивелир;
  • гвозди;
  • деревянный брус для изготовления опор для опалубки (из расчета 1 опора на 1 м2);
  • деревянные доски (50х150 мм);
  • листы фанеры толщиной 20 мм;
  • арматура стальная (диаметр 10-12 мм);
  • приспособление для изгибания арматуры;
  • фиксаторы под арматуру;
  • бетон марки М350 (можно сделать самостоятельно, смешав цемент, песок, щебень и воду).

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Рекомендации по укладке плит перекрытия

Укладка осуществляется на опорную поверхность стен с соблюдением следующих требований:

  • интервал между опорами не должен превышать 9 метров, что соответствует максимальному габариту изделия;
  • снятие и транспортировка изделий к месту укладки осуществляется грузоподъемными средствами путем строповки за проушины;
  • монтаж производится на спланированную поверхность стен, на которой не допускаются перепады;
  • величина опорной поверхности должна составлять 9–15 см, что обеспечивает равномерную передачу усилий;
  • запрещается укладывать элементы без бетонирования, технологические зазоры и щели следует заделать раствором;
  • при выполнении монтажных работ необходим постоянный контроль горизонтальности поверхности;
  • в качестве опорной поверхности могут использоваться только капитальные стены, внутренние перемычки возводятся после монтажа;

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

  • при необходимости обустройства проема, он выполняется на стыке соседних панелей, а не на одном элементе;
  • установка элементов перекрытия должна осуществляться с гарантированным зазором, составляющим 20–30 мм.

Монтаж монолитного перекрытия – материалы и технология

В заключительной части расчета приводятся результаты:

  • размеры сечения межэтажной плиты;
  • рекомендации по сечению арматуры;
  • указания по классу бетонного раствора.

Для выполнения работ по сооружению опалубки потребуются:

  • влагостойкая фанера с ламинированным покрытием толщиной 2–2,5 см;
  • доски из прочной древесины толщиной 5–7 см и шириной 15–20 см;
  • деревянные брусья квадратного сечения со стороной 10 см;
  • опоры телескопического типа, позволяющие зафиксировать конструкцию;
  • опорные вилки для фиксации балок, воспринимающих основную нагрузку;
  • промышленные или самодельные треноги, обеспечивающие неподвижность стоек;
  • набор инструмента (пилка для древесины, уровень, молоток, топор).

Если приобрести железобетонные плиты необходимого размера не всегда доступно, то сделать монолитную конструкцию можно самостоятельно

Производство мероприятий по армированию осуществляется с использованием:

  • стальных прутков диаметром 1,2–1,8 см;
  • проволоки диаметром 1–1,5 мм для вязки арматуры;
  • подкладных элементов под прутья;
  • вязального крючка;
  • специального приспособления для гибки;
  • болгарки с отрезным кругом.

Для подготовки и заливки раствора необходимы следующие материалы и оборудование:

  • портландцемент марки М500;
  • щебень крупностью до 2 см;
  • песок без инородных включений;
  • техническая вода;
  • бетоносмеситель.

Стандартная технология предусматривает следующие этапы работ:

  1. Выполняются необходимые расчеты, подтверждающие требуемый запас прочности конструкции.
  2. Устанавливается опалубка для перекрытия, технология монтажа которой довольно несложная.
  3. Производится армирование поверхности стальными стержнями, обеспечивающими дополнительный запас прочности.
  4. Осуществляется заполнение опалубки бетонным раствором, приготовленным согласно проверенной рецептуре с последующим уплотнением массива.

 Остановимся детально на специфике выполнения каждого этапа.

Перед деревянной конструкцией монолитная также имеет преимущества, так как является более прочной и надежной

Монтаж опалубки перекрытия балочного типа

Такая система перекрытий предполагает наличие в конструкции монолитных железобетонных балок, воспринимающих основную нагрузку, создаваемую перекрытием. Поэтому устройство опалубки перекрытия такого типа предполагает, кроме всего прочего, установку опалубки для этих балок.

Весь процесс осуществляется следующим образом.

После того, как была закончена заливка колонн, можно приступать к монтажу дна опалубки несущих балок. Они крепятся в специальные пазы, имеющиеся в опалубочной конструкции колонн. Затем осуществляется монтаж поддерживающих эти элементы телескопических стоек, при значительных высотах применяют системы объемной опалубки. Опоры таких систем устанавливаются на специальные треноги, повышающие устойчивость и соединяются между собой ригелями.

После этого можно приступать к установке боковых стенок опалубки балок, которые соединяются между собой и днищем при помощи специальных крепежных элементов. Следующим этапом является установка дополнительных деревянных балок, на которые будет осуществляться настилка палубы. Под данные балки также устанавливаются телескопические опоры.

Установка опалубки для заливки перекрытия завершается монтажом боковых щитов и укладкой армирующего каркаса.

На этом этапе выполняется:

  • окончательная юстировка конструкции,
  • проверяется уровень перекрытия,
  • кроме того, необходимо убедиться в отсутствии провисов и прогибов элементов опалубки.

Монтаж опалубки перекрытий без монолитных несущих балок

Технология установки опалубки в этом случае во многом сходна с работами описанными выше. Она даже несколько упрощена, отпадает необходимость в дополнительных ограждающих конструкциях (для заливки монолитных балок).

Важно помнить, при сборке конструкций следует строго придерживаться требований, определяющих шаг установки опорных стоек. СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:

СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:

  • При высоте перекрытия до 230 мм шаг установки стоек не должен превышать 2 метров.
  • При увеличении толщины до 280 мм расстояние уменьшается до 1,7 метров.
  • При более мощных перекрытиях (до 320 м) стойки ставятся через полтора метра.

Следует брать во внимание, что этот шаг стоек опалубки перекрытия является максимально допустимым, поэтому следует монтировать опоры несколько чаще. В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB

Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой

В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB. Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой.

Армирование опалубки

Схема армирования перекрытия: 1 – основная сетка; 2 – дополнительное усиление основной сетки; 3 – П-образные усиления краев плиты; 4 – Г-образное усиление углов плиты; 5 – несущие стены.

Когда опалубка готова, нужно приготовить арматурный каркас, состоящий из арматуры в 1 или 2 слоя на опалубку. Для однослойного каркаса арматура используется большего диаметра. Укладывают арматурные клетки с ячейками 20х20 см, начальный ряд выкладывают на специальную защиту, которая нужна для равномерного проникновения бетона под арматуру. Высота до бортика должно составлять 20-25 мм. Если два куска арматуры необходимо срастить, нахлест должен составлять не менее 70-80 см.

Чтобы была соблюдена пропорция, поверх первого ряда арматуры кладется второй с тем же шагом в 20 см, только перпендикулярно. Арматура в местах пересечения перевязывается мягкой стальной проволокой специальным крючком для вязания арматуры. Если каркас изготавливается двуслойный, то на первый ряд выкладывают и привязывают затем специальные опоры-стульчики, сделанные из отрезков арматуры, на них аналогично первому, выкладывается второй слой. Расстояние между слоями должно составлять не менее 2,5-3 см.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Сооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

  • опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
  • основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
  • деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
Надежность и безопасность

Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция

Она повторно используется после демонтажа.
Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.
Сложная конструкция — опалубка для перекрытий

Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

  • ускоренные темпы сборки и возможность демонтажа своими силами;
  • отсутствие необходимости применения грузоподъемных устройств;
  • возможность применения для заливки перекрытий сложной конфигурации;
  • устойчивость и надежность;
  • простота доставки к месту монтажа;
  • возможность многократного использования после разборки;
  • продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Монтаж пустотелых плит с помощью грузоподъемного оборудования

Установка производится после окончательного твердения бетона с помощью крана. Порядок действий:

  1. Нанесите слой бетона на опорную поверхность.
  2. Застропите панель за крепежные проушины.
  3. Дайте крановщику сигнал и переместите плиту к нужному участку.
  4. Уложите панель, обеспечив опорную поверхность 12–15 см.
  5. Подкорректируйте, при необходимости, расположение плиты.
  6. Отсоедините стропы и продолжайте монтаж.

Помните, что запрещается обеспечивать горизонтальность путем подкладки арматуры или металлических элементов.

В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы

Сборно-монолитное перекрытие: экономия и практичность

Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Конструктивные особенности армирования:

  1. Монолит – в зависимости от предполагаемых нагрузок и толщины будущей плиты, армирование может выполняться в 1 (до 150 мм) или 2 слоя (более 150 мм). Арматурная сетка располагается в толще бетона (примерно на 20-30 мм), чтобы исключить ее контакт с воздухом и образование коррозии.

    Рисунок 5. Армирование плиты перекрытия – чертеж

  2. СМП – армирующая сетка укладывается в один ряд поверх блоков, уложенных на балки перекрытия с небольшим зазором, который обеспечивается благодаря выступающему треугольному каркасу балок перекрытия.

    Фото 6. Армирующая сетка в конструкции СМП

Как провести монтаж опалубки перекрытий

При устройстве монолитного перекрытия в возводимом доме особое внимание следует уделить монтажу опалубки перекрытий, так как этой конструкции придется выдерживать значительную массу бетона. Кроме того, правильная подготовка площадки для заливки монолитной плиты поможет провести бетонные работы высокого качества, результат которых будет очевидным после разборки временной конструкции

Бесшовная монолитная плита с ровными поверхностями и сверху, и снизу будет нуждаться только в незначительной отделке.

Монтаж опалубки для заливки перекрытия может выполняться из разных материалов. Используются только прочные и надежные элементы, так как они должны выдержать вес заливки.

Профнастил

Опалубка с использованием профлиста выйдет дороже конструкции на основе древесины, но и значительно более надежной. Элементы системы монтируются в следующем порядке:

  • балка для опалубки (швеллер № 16 или двутавр № 20),
  • профнастил – укладывается так, чтобы ребра листа были перпендикулярны направлению несущей балки,
  • армирование.

Далее, собранная металлическая конструкция заливается раствором бетона и уплотняется.

Схема устройства профнастила для опалубки

Несъемная опалубка для перекрытий из профлиста осуществляется на базе марок:

  • «Н» — для горизонтальных перекрытий,
  • «НС» — универсальный.

Высота профильного листа рассчитывается для каждого перекрытия индивидуально.

Как правило, используется лист в пределах марок Н60-Н75.

Использование в опалубке металлического листа дает возможность получить прочное перекрытие, сэкономить на армировании, снизить вес конструкции, а значит уменьшить нагрузку на фундамент.

Не всегда при устройстве перекрытия решающим фактором является критичная прочность. В случае, когда нагрузки на плиту будут небольшими, можно использовать в качестве материала основания влагостойкую фанеру или строительную доску.

Сэкономить и использовать обычную фанеру не получится: листы быстро впитают воду из бетонного раствора, утратят прочность, а плита растрескается. При устройстве основания из досок, настил следует укрыть полиэтиленовой пленкой. О том, как сделать монолитное перекрытие своими руками, смотрите в этом ивдео:

Монтаж опалубки перекрытий с использованием древесины начинается с установки несущих балок. В данном случае используют деревянный брус. К нему при помощи гвоздей или саморезов крепят листы или доски, на которые укладывается пленка гидроизоляции. Сверху монтируется проектное армирование. Собранная конструкция заливается бетонным раствором.

Вне зависимости от материалов горизонтальной основы конструкция опалубки удерживается стойками. Конструктивно они могут быть:

Последние чаще используются в промышленном строительстве. Частная застройка производится на телескопических стойках, состоящих из нескольких конструкционных элементов:

Монтаж опалубки перекрытий Опалубка перекрытий устанавливается при строительстве зданий монолитным способом и получила свое распространение из-за значительной материальной экономии.

Стойки для опалубки

По конструктивному решению монтаж может быть двух видов:

  • с использованием конструкции на телескопических стойках;
  • объемные стойки.

Объемные элементы применяются при значительной высоте этажа. Для жилого здания достаточно будет телескопических. Такие стойки состоят из трех элементов:

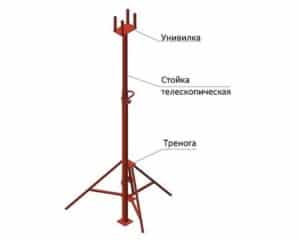

  • унивилка;
  • вертикальная опора;
  • тренога.

Верхняя часть – унивилка, служит для крепления рабочей поверхности. В качестве второго названия используют «опорная вилка». Она изготавливается из металлической пластины толщиной 5 мм и четырех трубок квадратного сечения, приваренных по углам. Она предназначена для фиксации балок.

Тренога или юбка обеспечивает устойчивость стойки, удерживает ее в горизонтальном положении. Она же воспринимает часть динамических нагрузок при заливке плиты.

Для поддержания перекрытий толщиной менее 30 см (большая толщина для жилых домов нерациональна) рекомендуется приобретать стандартные стойки с открытой или закрытой резьбой (маркировка СТО, СТЗ). Стойки заводского производства выпускают следующих размеров:

  • 170-310 см;
  • 200-370 см;
  • 240-420 см;
  • 300-450 см.

Для строительства индивидуального жилого дома своими руками чаще всего достаточно типоразмера 170-310 см. Шаг установки принимают не более 150 см.

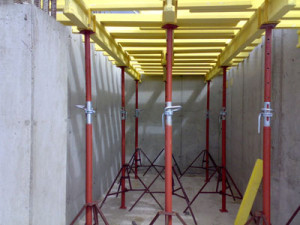

Опалубка на телескопических опорах

Сегодня существует множество приспособлений для устройства разборной опалубки. Все большее распространение получают телескопические стойки, которые регулируются по высоте, что позволяет добиться высокой точности при выведении горизонта будущей плиты. К тому же стойки служат надежной опорой для обрешетки опалубки, которая собирается из деревянных брусьев. Устойчивость телескопических опор обеспечивают треноги.

Рисунок 1. Схема устройства опалубки для перекрытий.

Установка опалубки начинается с монтажа опор, которые размещаются с шагом в 1 м. Ближайшие к стенкам опоры устанавливаются в 0,2 м от них. После этого телескопические стойки выравниваются по рядам и вертикали. Продольные брусья укладываются на них вдоль более длинных сторон помещения. Их выравнивание по горизонтали проводится с помощью уровня, прикладываемого как вдоль брусьев, так и поперек них.

После этого на продольные элементы устанавливаются поперечные бруски. Расстояние между ними не должно превышать ½ м. Все элементы конструкции стягиваются либо специализированными комплектующими для сборки, либо саморезами. Как выглядит сооружение на телескопических стойках, показано на рис. 1.

После дополнительной проверки верхней плоскости конструкции на горизонтальность на брусья укладываются листы ламинированной водостойкой фанеры или ОСП. Они должны лежать параллельно нижним брускам. Для днища опалубки не должны использоваться листы тоньше 18 мм. Плиты кладутся как можно плотнее, чтобы зазоры между ними были минимальны. К наружным кромкам опалубки саморезами подшиваются боковые щиты, высота которых должна соответствовать толщине заливаемого перекрытия. Для бортов также нельзя использовать тонкую фанеру, так как она может быть деформирована при заливке бетонной смеси.

Схема монтажа опалубки монолитных перекрытий.

Чтобы улучшить герметичность швов формы, ее следует застелить гидроизолятором, в качестве которого могут быть использованы рулонные материалы на основе битума или плотный полиэтилен. Так как пленка под тяжестью раствора будет смещаться, ее следует скрепить с фанерой степлером.

Итак, для сборки опалубки для перекрытия используются:

  • телескопические стойки,
  • продольные балки сечением не менее 50 х 150 мм,
  • поперечные брусья (50 х 100 мм),
  • фанера марки ФСФ или панели ОСП толщиной 18-24 мм,
  • гидроизолятор,
  • саморезы,
  • отвес и строительный уровень.

Особенности опалубки для монолитного перекрытия

Опалубка для перекрытия представляет собой каркас, состоящий из вертикальных опор, соединенных друг с другом продольным брусом и перпендикулярно прибитых к нему поперечных балок. На каркас выстилаются листы фанеры, которые служат днищем опалубки. Рекомендуется использовать древесину с влажностью не более 25%.

В качестве опор могут использоваться специальные телескопические стойки с П-образным креплением в верхней части. Они устанавливаются в специальные треноги и фиксируются замком. Вместо стоек допустимо применение деревянного бруса сечением 150х150 мм.

Деревянные опоры укрепляются раскосами из необрезной доски толщиной 30 мм. На концах опор для соединения с продольными балками изготавливается полупаз глубиной, равной высоте продольного бруса.

Подготовка, армирование и заливка монолитного перекрытия

Сооружение двухэтажных жилых домов – дело, требующее немалых затрат. Но на некоторых этапах можно сэкономить, особенно если есть помощники. По мнению специалистов, монолитное межэтажное перекрытие своими руками вполне выгодно по следующим причинам. Во-первых, это доступность материалов и технологий: приобрести бетон любой марки и в любом количестве сегодня не проблема. Во-вторых, монолитная плита перекрытия своими руками может быть изготовлена очень качественно даже без помощи профессионалов. Но с некоторыми нюансами этого дела перед тем, как приступить к работе, все же необходимо.

Разновидности опалубочной конструкции

Опалубки, применяемые для бетонирования железобетонных перекрытий, классифицируются следующим образом:

стационарные конструкции, которые не подлежат демонтажу после застывания бетона. Элементы несъемной опалубки включают гидроизоляционные материалы, а также листы теплоизоляции, что позволяет дополнительно гидроизолировать и утеплить строение. Стационарная опалубочная форма после бетонирования станет конструктивным элементом железобетонных строений. Применение несъемной формы позволяет уменьшить объем трудовых затрат по монтажу. Несъемные формы, изготовленные из современных стройматериалов, позволяют обеспечить дополнительную декоративность здания;

Сложностью возводимой конструкции определяется выбор конструкции опалубки

съемные опалубки, разбираемые после застывания бетонного раствора. Демонтируемые конструкции используются чаще, чем стационарные. Они отличаются более низкой ценой и, при необходимости, изготавливаются своими силами. Такую опалубку многие застройщики берут в аренду, что позволяет уменьшить объем затрат и оперативно завершить бетонирование. Разборные конструкции делятся по уровню сложности. Применяются простые опалубки, устанавливаемые в горизонтальной плоскости, и объемные, имеющие сложную форму. Используются небольшие и крупногабаритные модули, а также скользящие элементы, поднимаемые вертикально.

Выбор конструкции опалубки определяется сложностью возводимой конструкции и требованиями проекта.

Особенности сборки опалубки для балочного перекрытия

Технология проведения монтажа опалубки перекрытия предполагает использование балок, сделанных из железобетона. Они выполняют основную нагрузку здания

Поэтому, опалубку важно не только для перекрытий, но и для самых балок. К работам нужно приступать после окончания монтажа колонн

В первую очередь, балки крепятся в специальные пазы, которые расположены в опалубочной конструкции колонн

После этого, можно приступать к установке телескопических стоек, однако, важно помнить о допустимых высотах. Все опорные элементы рекомендуется устанавливать на треноги, которые скрепляются ригелями, что повысит устойчивость балочного перекрытия

Далее, приступают к монтажу стенок опалубки, которые важно скрепить между собой и дном, используя специальные крепежные детали. Дополнительным элементом укрепления является настил балок из дерева

Под них также важно установить телескопические стойки для опалубки перекрытий. Последним этапом работ является монтаж щитов по бокам опалубки и укладкой армирующего каркаса. В таком случае, необходимо дополнительно проверить такие аспекты:

завершительную процедуру юстировки опалубки;
проверку уровня балок перекрытия и других элементов;
установить наличие провисов или прогибов, которые важно устранить.

Облегченное перекрытие по профлисту: расчеты и изготовление

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный»

Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Толщина монолитной плиты

При длине комнаты 8 м толщина монолитной плиты должна быть 30 см

Слишком мощная конструкция создаст критическое давление на стены и фундамент, а это потребует дополнительных расходов на их усиление. Тонкая плита может прогнуться и потрескаться под вертикальными нагрузками.

Толщина перекрытия зависит от следующих критериев:

  • Материал стен. Если кирпич выдержит любой вес, то газобетон может потрескаться, не поможет и армопояс.
  • Конфигурация помещений. Нормой считается толщина монолитной плиты перекрытия из расчета 4 см толщины на 1 п.м. длины комнаты. Для дома, где самая большая комната имеет сторону 8 м, делается перекрытие толщиной 30 см. Если этот показатель составляет 5-6 м, достаточно 25 см железобетона.

Предназначение

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа

Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения

Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия

От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением .

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти .

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно .

В монолитном строительстве применяется опалубка различных видов. Она напрямую влияет на фактуру и качество монолитов, придает элементам из бетона и .

Какие документы нужны

Для юридических лиц и для ИП списки документов будут разными. Если вы индивидуальный предприниматель достаточно минимального набора:

— паспорта;

— свидетельства о регистрации в налоговом органе в качестве предпринимателя.

— выписки из ЕГРИП (банки сами ее запрашивают, вам нет необходимости).

А также могут потребоваться патенты и лицензии, если их подразумевает ваш вид деятельности. Если планируете работать с электронным документооборотом или сервисами бухгалтерии, понадобится СНИЛС. Для доверенных лиц нужны паспорта и доверенности.

Для ООО нужен расширенный перечень документов:

1. Оригинал паспорта руководителя.

2. Приказ или протокол, который подтверждает назначение генерального директора.

3. ОГРН.

4. ИНН.

5. Выписка из реестра юрид. лиц.

6. Устав компании.

Этап армирования плиты перекрытия

Сборно-монолитная плита перекрытия.

После окончания монтажа опалубки приступают к изготовлению арматурного каркаса, который должен состоять из двух металлических сеток. На эти цели идет стальной прут диаметром 10-12 мм. Вязать сетку с ячейкой 200 мм следует проволокой диаметром 1,2-1,5 мм. Если для изготовления сетки приходится наращивать арматурные пруты по длине, надо следить, чтобы в местах соединения нахлест одного прута на другой был не менее 40 см.

Также необходимо соблюдать другой норматив — нахлест сетки арматуры на стену дома должен составлять 150 мм (кирпичная стена) и 250 мм (газобетонная стена). При этом расстояние между торцами арматурных стержней и вертикальной опалубкой по периметру плиты должно равняться 20-25 мм.

Как уже было сказано выше, полноценное предполагает укладку двух металлических сеток — нижней и верхней. Они должны находиться в толще плиты на удалении 20-25 мм соответственно от нижней и верхней плоскостей плиты.

Для того чтобы обеспечить правильное расположение нижней сетки, под ней размещают специальные фиксаторы из пластика. Они должны находиться строго в точках пересечения арматурных прутов, а расстояние между фиксаторами должно составлять порядка 1-1,3 м.

Правильное расстояние между верхней и нижней сетками (120-125 мм) обеспечивается с помощью специальных фиксирующих подставок. Делаются они своими руками с помощью гибочного приспособления из металлического прута диаметром 10 мм. Высота всех таких фиксаторов должна быть одинаковой и равняться 120 мм. Располагать их на поверхности опалубки следует в шахматном порядке с шагом в 1 м.

После этого в торцах каркаса с шагом в 400 мм монтируются торцевые фиксаторы. Для усиления арматуры обе сетки арматуры скрепляются соединительными прутками с загнутыми крюкообразными концами.

Заключение

Когда проводится сборка опалубочной конструкции, особое внимание уделяется качественному состоянию бетонного раствора и плотности наполнения опалубочных форм. Для предотвращения неравномерной осадки арматурной основы в отливке, каркас предварительно фиксируется порожками, залитыми по периметру перекрытия

Таким приемом пользуются, чтобы усилить края и предупредить вероятность появления трещин в местах, где бетонное перекрытие примыкает к стенам.

При выполнении всех монтажных и демонтажных работ следует соблюдать требования безопасности. Если опасаетесь, что возникнут определенные сложности, пригласите на помощь профессиональных мастеров. Они качественно выполнят все монтажные мероприятия, а после того, как бетонная масса затвердеет, аккуратно выполнят разборку опалубки перекрытия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
