Как установить встраиваемую посудомоечную машину

Классификация дровоколов, которые легко создать самому

Выбираем место под установку

местом для его установки

Если рассматривается встраиваемый вариант, то он обязательно должен подходить по внешним размерам под мебель

Особенно это относится к высоте, важно чтобы техника легко помещалась под столешницей. Если покупается посудомоечная машина после приобретения кухонной мебели, то может потребоваться выполнение модернизации тумбы под размеры приобретаемого агрегата.
Рекомендуется выбирать для установки место на расстоянии до одного метра от канализации и водопровода

Если расстояние будет 1,5-2 метра, насосу, встроенному в технику, работать придется под постоянной нагрузкой, что негативно скажется на эксплуатационных характеристиках прибора.
Отметим, что схема подключения посудомоечной машины предусматривает наличие электрической розетки. Отлично будет, если она будет находиться от оборудования на расстоянии 2-3 метра. Если готовой розетки нет, потребуется выполнить ее установку отдельно своими руками.

Определив место, где будет произведена установка посудомойки, можно отправиться в специализированный магазин, где исходя из требований будет выполнена покупка техники.

Звукоизоляция пола в квартире от соседей

Аналоги посудомойки Bosch SPV40E30RU

Выбирая посудомоечную машину, нельзя зацикливаться на какой-то одной модели. Нужно обязательно провести некоторые сравнения с другими аппаратами. Поэтому мы приведем в пример несколько аналогов.

Bosch SPV40E10RU

Это практически идентичная модель, ориентированная на непритязательных пользователей. По сравнению с предыдущим аппаратом, этот агрегат лишен сенсора чистоты воды, он более шумный и менее экономичный. В остальных характеристиках оба устройства проявляют схожесть – 9 комплектов посуды, конденсационная сушка, небольшое количество программ. Фактически, это одна и та же серия.

Samsung DW50H4030BB/WT

За столь потрясающим трудно выговариваемым названием скрывается аналог посудомоечной машины Bosch SVP40E30RU. Он вмещает в себя 9 комплектов, оснащен защитой от детей и пятью основными режимами работы. Также реализован режим половинной загрузки. Главным плюсом станет наличие небольшого дисплея, с помощью которого очень удобно выставлять таймер – он здесь более гибкий, от 1 до 24 часов. Но есть и минусы – здесь нет звукового сигнала о завершении очередного цикла.

Дополнительными опциями являются интенсивное полоскание и наличие специальной антибактериальной программы, моющей при более высокой температуре.

Siemens SR 64E005

Еще один интересный аналог модели Bosch SPV40E30RU. Посудомоечная машина характеризуется минимальным набором программ, отсутствием дисплея и сенсора чистоты воды. Зато здесь есть защита от детей и звуковая индикация завершения цикла. Чуть страдает экономичность – на одну мойку устройство расходует 11 л воды и 0,8 кВт электрической энергии. Также немного огорчает отсутствие половинной загрузки.

Как подключить?

Для начала необходимо изучить инструкцию производителя выбранной модели. Подготовить весь требуемый инвентарь и запастись терпением. Первое, что следует сделать — проверить корпус посудомоечной машины «Бош» на наличие повреждений, царапин и трещин, а также комплектацию.

Инвентарь

Список:

• Отвёртки — крестовая и плоская.
• Гидроизоляционная лента.
• Разводной ключ нужного размера.
• Тройник из пластика или бронзы с подходящей резьбой.

• Кран. Поможет избежать проблем в случае протечек.
• Заливной и сливной шланг, если длина в комплекте не подходит.
• Влагостойкая розетка для безопасного подключения при близком расположении прибора к сети электропитания.
• Фильтр. Спасёт посудомоечную машину от засоров и накипи. Его наличие обязательно.

Часть моделей ПММ предназначены для подключения холодной и горячей воды. В таком случае необходимо 2 тройника. Однако рекомендуется подсоединять машину только к холодной воде, поскольку в ней имеется ТЭН. С помощью запорного крана на тройнике можно легко перекрыть воду в случае необходимости.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Монтажные работы по установке посудомоечной машины Bosch проще делать, если не задвигать её в нишу полностью. При их выполнение прибор следует установить как можно ближе к проёму, не задвигая во внутрь.

Подключение к канализационному сливу

Длина сливного шланга в комплектации посудомоечных машин «Бош», «Сименс» — 1, 5 м. Если требуется большая, то приобретать лучше оригинальные шланги того же бренда. Это даст возможность выполнить качественный монтаж и избежать впоследствии проблем. Предпочтение лучше отдать гофрированному шлангу.

При монтаже дренажного шланга необходимо придерживаться правил, которые уберегут от проблем в будущем.

Наличие сифона позволит избежать неприятного запаха, который появляется в процессе эксплуатации.

Петлю следует делать на высоте не менее 45 см. В ином случае могут возникать проблемы со сливом.

Все швы должны быть герметичными. При этом следует воздержаться от использования герметика. Его присутствие приведёт сложностям в случае необходимости замены комплектующих.

Порядок подключения к канализации:

1. Соединение и фиксация сливного шланга с патрубком на посудомоечной машине.
2. Подключение шланга к гидрозатвору.
3. Обеспечение герметичности входа слива с использованием переходника.

К водоснабжению

При самостоятельном монтаже системы необходимо уточнить, куда именно подключать прибор, к холодной воде или к горячей. Если машина оснащена ТЭНом, то подсоединять её нужно только к источнику холодной воды. Такой вариант является менее экономичным.

В случае расположения посудомоечной машины Bosch вблизи мойки, тройник легко присоединяется к каналу, которым укомплектован смеситель.

Не нужно экономить, когда речь идёт о надёжности и безопасном использовании. Следует убедиться в том, что кран работает корректно

При монтаже тройника важно обязательно учитывать возможность свободного доступа к нему в случае необходимости. Для машин с функцией «Аквастоп» нужно предусмотреть доступность электромагнитного клапана

Если рядом с ПММ расположены другие приборы, необходимо воспользоваться коллектором с несколькими выходами. Его нужно врезать к трубе холодного водоснабжения и подсоединить все приборы гибкими шлангами.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Не рекомендуется удлинять шланги.

К электричеству

Для выполнения подключения прибора к электросети желательно воспользоваться услугами специалиста. Основное правило — соблюдение мер безопасности. Если нет уверенности в том, что все получиться, не стоит рисковать. В любом случае, необходимо внимательно ознакомиться с инструкцией, прежде чем приступать к работе.

Бытовые приборы, в том числе и посудомоечные машины Bosch чувствительны к перепадам напряжения в электросети. По этой причине есть ряд требований к розеткам, которых следует придерживаться.

1. Розетка должна располагаться более, чем на 50 выше пола.
2. Должна быть правильно заземлена и защищена от влаги.
3. Желательно наличие предохранительного устройства — дифавтомата.

По окончании монтажных действий, следует проверить работу прибора посредством пробного запуска

Необходимо обратить внимание на шумность во время выполнения программы, отсутствие протечек и функционирование в различных режимах

Выставили жёсткость воды в ПММ?

Да, конечно.Нет.

Какие бывают автоматы защиты

Подготовительный этап

После того как посудомойка будет привезена из магазина, нужно соблюдать определенную последовательность действий:

• проверьте целостность корпуса и наличие полной комплектации ПММ согласно прилагаемой инструкции;
• установите агрегат в заранее подготовленное место на кухне – в мебельной нише, на полу или на столе;
• выведите сливной шланг в раковину мойки или подсоедините через переходник к сифону, который ведет в канализацию;
• подключите к водопроводу шланг подачи воды, используя тройник, желательно с предохранительным краном, для того чтобы в случае аварийной ситуации перекрыть подачу воды;
• проведите от распределительного щитка отдельный силовой кабель и установите розетку, предназначенную только для посудомойки (если таковой еще нет).

Обратите особое внимание на то, чтобы стенки корпуса ПММ не были повреждены или смяты при транспортировке. Если обнаружите такой дефект, сразу же предъявляйте претензию продавцу и требуйте обмена испорченной бытовой техники

Встраиваемая посудомойка перед установкой в нишу между мойкой и стиральной машиной

Не рекомендуется устанавливать ПММ рядом с нагревающимися приборами, а также возле холодильников. В процессе работы стенки корпусов таких устройств сильно разогреваются и воздействуют на корпус ПММ, перегревая ее внутренние детали и пересушивая уплотнительные резинки.

Прежде чем приступать к подключению, рекомендуем также ознакомиться с принципом работы техники. Подробно об этом рассказано в данной статье.

Какие инструменты и материалы понадобятся

Чтобы выполнить монтаж посудомоечной машины Bosch своими силами, подготовьте набор инструментов, аксессуаров и материалов, которые обязательно понадобятся во время работы.

При себе необходимо иметь:

• набор отверток с крестообразными и плоскими наконечниками;
• плоскогубцы и утконосы;
• разводной ключ среднего размера;
• гидроизоляционную ленту;
• сетчатый проточный фильтр грубой очистки;
• тройник с резьбой 3/4 дюйма (наружный диаметр 26,44 мм), изготовленный из бронзы или пластика;
• предохранительный кран, который нужно установить отдельно перед впускным шлангом, либо приобрести запорный кран в составе тройника;
• сифон с отводным штуцером (если под мойкой нет такого сифона);
• шланги для залива и слива воды нужной длины (если те, которые идут в комплекте, слишком короткие).

У многих рачительных хозяев всегда имеется под рукой набор нужных инструментов

Даже если в посудомойке предусмотрен входной сетчатый фильтр, установка дополнительного проточного фильтра не помешает, исходя из качества воды в наших водопроводах. Для приобретения нужных материалов воспользуйтесь услугами магазинов сантехники.

Общие рекомендации и правила

Если покупка посудомоечной машины bosch приходится на холодное время года, перед тем как начать подключение дайте технике прогреться до комнатной температуры. На это уйдет около 12 часов. За это время проверьте ее комплектацию, целостность корпуса, установите ее в кухонный гарнитур.

Начните работы с подключения сливного шланга. Его вывод можно врезать в водопровод. Для согласования диаметра труб воспользуйтесь специальным переходником. Либо пользуйтесь сливом грязной воды в раковину – в этом случае есть риск, что шланг упадет и произойдет залив кухни. После каждого использования машины в последнем случае придется мыть сантехнику.

Температура воды в машине приближается к 100 градусам. Из-за этого стенки греются, что не лучшим образом отразится на внешнем виде прилегающих кухонных боковин, если машина встроенная, ДСП будет расслаиваться. Приобретите в сервисном центре защиту боковин от перегрева.

Соседство машины с холодильником не лучшим образом скажется на последнем, а близкое расположение с радиаторами повредит машину. Не забудьте позаботиться о защите электрошнура от перегрева, иначе пожар гарантирован.

 Внимание!

После окончания работ по подключению убедитесь, в исправности двери, внутренних решеток. Позаботьтесь, чтобы было достаточно места для полного открывания дверцы.

Как варьируется метод в зависимости от модели посудомоечной машинки?

Метод подключения зависит от конструкции машины. Каждая модель предназначена для того или иного способа подачи воды, который указан в инструкции пользователя. Базовый вариант — присоединение к линии ХВС.

Однако, есть модели, рассчитанные на питание от линии ГВС или сразу от обеих линий. Единственный способ определить специфику подачи воды — внимательно изучить инструкцию и выполнить все ее требования.

Есть некоторые модели ПММ (например, у машин фирмы Бош), которые оснащены электрическим клапаном, отсекающим подачу в аварийных ситуациях. Для них нужны специальные шланги, внутри которых имеются провода.

Их нельзя перерезать, а пластиковый корпус (систему АкваСтоп) нельзя погружать в воду. Кроме того, надо помнить, что клапан будет работать только тогда, когда ПММ подключена к сети электропитания.

Если рассматривать ПММ фирмы Бош (одна из наиболее популярных в России), то инструкция весьма расплывчата. Использовано выражение «предпочтительно подключение к холодной воде» для моделей, способных получать питание от линий ГВС. То есть, производитель допускает для данной модели питание горячей водой, но не считает это лучшим вариантом.

Инструкция по подключению посудомоечной машины Бош — в этой публикации.

Присоединение к водопроводу: пошаговая инструкция

Подключение посудомоечной машины — процедура, не представляющая значительной сложности. Ее можно выполнить самостоятельно, главное — внимательно изучить инструкцию и соблюдать правила монтажа.  Рассмотрим порядок действий при подключении ПММ к водопроводным линиям.

К ХВС

Перед началом работ необходимо подготовить материалы и инструменты:

• шланг нужной длины;
• вентиль для стиральной машины;
• пассатижи или небольшой газовый ключ;
• лента ФУМ или сантехническая подмотка.

Как правило, посудомоечные машины устанавливают на кухне, неподалеку от водопроводных труб. Однако, бывают разные ситуации, поэтому часто сначала приходится провести линию до места установки ПММ. Надо обеспечить свободное прохождение заливного шланга, без натяжения.

Затем выполняют следующие действия:

1. Отключают воду (перекрывают общий вентиль).

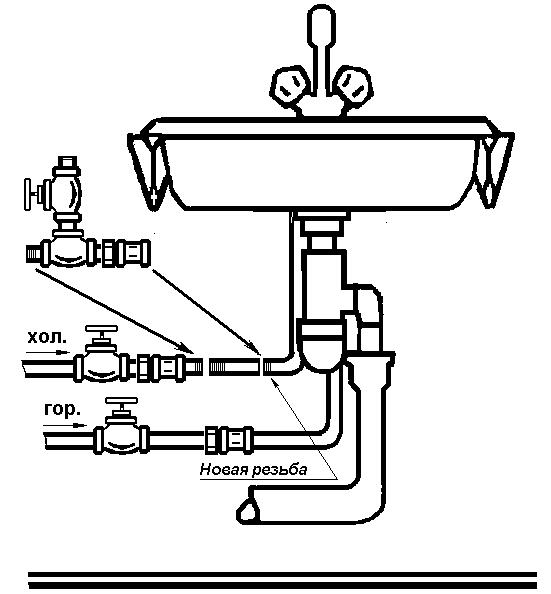

2. Отключают гибкую подводку к кухонному крану, устанавливают вентиль для стиральной машины. Затем обратно подключают гибкую подводку от крана. Если вентиль пока перекрыть, подачу воды уже можно возобновить, чтобы не доставлять неудобства членам семьи.
3. Наливной шланг прикручивают на входной патрубок ПММ. Рекомендуется использовать элемент, изогнутый под прямым углом. Это позволит пододвинуть машину ближе к стене.
4. Второй конец шланга присоединяют к отводу вентиля, установленного на конце трубопровода ХВС (для стиральной машины).

На этом процедура подключения завершена. Можно подключать машину к канализации и выполнять пробный запуск машины.

Наливной шланг присоединяют от руки. Использовать ключи для него не надо, пластиковые гайки имеют достаточный диаметр, чтобы их можно было плотно завернуть руками.

К ГВС

Подключение к ГВС, по замыслу конструкторов, позволит сэкономить электроэнергию и отказаться от нагрева воды в самой машине.

Определенный резон в этом есть, но надо учесть — цена горячей воды намного выше, чем холодной.

Если бы их стоимость была одинаковой, экономия стала бы заметной. А так получается, что вместо дорогого нагрева используется дорогая вода.

Единственным бесспорным плюсом является увеличение срока службы ТЭНа, который оказывается практически не задействованным в работе машины. Подключение машины к линии ГВС технологически ничем не отличается от присоединения ее к трубопроводу холодной воды. Однако, есть некоторые нюансы.

Надо приобрести шланг, предназначенный для работы с водой, температура которой может составлять от 70° и выше. Есть образцы, способные выдерживать температуры до 90°. Как правило, такие шланги маркируют красной полосой. Как вариант, пластиковые гайки могут быть красного цвета.

В остальном, процедура ничем не отличается от изложенной выше, только подключаться надо к линии ГВС.

Гибридный способ

Посудомойки высокого уровня (класса Премиум) могут быть рассчитаны на одновременное использование горячей и холодной воды. Нужную температуру они устанавливают самостоятельно, путем смешивания горячего и холодного потоков в необходимой пропорции.

Специалисты утверждают, что этот вариант самый экономичный и удобный, хотя и здесь есть свои недостатки. Например, нестабильная подача горячей воды, или возможность ее отключения.

Кроме того, низкое качество ГВС требует частой прочистки и замены фильтров, что недешево.

Процедура гибридного подключения ПММ к водопроводу представляет собой последовательное присоединение машины к линии ХВС и ГВС.

Потребуются те же инструменты и материалы, только шлангов и вентилей для машинки понадобится по две штуки.

При выполнении работ нужно быть внимательными, чтобы не перепутать шланги и не присоединить вход для горячей воды к холодному трубопроводу, и наоборот.

Рекомендуется сначала полностью выполнить подключение одной линии, затем другой. Проверять работоспособность машины можно только после присоединения обеих линий.

Наливной шланг может быть оснащен элементами AquaControl или AquaStop, которые прекращают подачу воды при появлении протечек. При использовании гибридного подключения рекомендуется выбирать такие шланги, так как риск появления протечек возрастает вдвое.

Ошибки и правила

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

связку автомат+УЗО

либо дифф.автомат

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2Монтаж посудомойки очень близко к стене.

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3Машинка должна стоять на ровной поверхности.

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.



При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4Монтаж розетки 220В под раковиной.

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5Подключение к горячей воде.

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

А еще имейте в виду, что горячая вода в наших трубах более грязная, чем холодная. Поэтому специалисты рекомендуют выполнять подсоединение именно к холодной воде. Подключаться к горячей имеет смысл, только при наличии собственного отопления и газового котла. Иначе это будет копеечная экономия на электричестве, которая угробит дорогую посудомойку.

6Удлинение шланга подачи воды.

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.



Поэтому при удлинении просто наращивайте существующий.

7Лен для уплотнения резьбы

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс. Ошибка №1

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Принцип работы посудомоечной машины

После нажатия кнопки «Пуск» начинается завораживающий процесс мытья, который нельзя увидеть. Можно лишь услышать, как набирается вода, моется и сушится посуда. Пора приоткрыть завесу тайны и разобраться, как именно посудомоечная машина осуществляет собственно мойку.

Для мытья пригодятся:

• соль, смягчающая воду;
• моющее средство. Может быть использовано сильное. Такое при ручной мойке скорее навредит коже рук. Оно представлено в виде таблеток или порошка;
• ополаскиватель.

Одним из достоинств является то, что не требуется специальных приспособлений для мытья: губок, щёток. Следует помнить, что загружать посуду необходимо по правилам. Иначе она не будет помыта достаточно хорошо.

Посудомоечная машина рассчитана на определённое количество посуды.  Обычно это от 6 до 12 комплектов.

После загрузки посуды необходимо выбрать нужную программу. Сам принцип состоит из определённых этапов, следующих друг за другом.

Набор и подготовка воды

Это первый этап. На нём в посудомоечную машину начинает поступать заданное количество воды. Чаще всего она холодная. Однако в некоторых моделях присутствует подключение одновременно и к холодной, и к горячей воде. Она проходит через ионообменник, избавляется от ненужных примесей, смягчается. Смешивается с моющим средством, которое было предварительно засыпано в машинку.

Далее нагревается до определённой температуры, которая была задана. Этому способствует специальный ТЭН или проточный нагреватель. ТЭН – элемент нагрева, как у чайника. Он способен равномерно нагревать воду. Проточный нагревает воду быстрее, но и энергии тратит больше. Замена ТЭНа будет намного дешевле, в случае поломки.

Распыление под давлением рабочего раствора

Вода, подготовленная заранее, под давлением поступает в разбрызгиватели – верхний и нижний. В некоторых моделях существуют также боковые. Благодаря вращению коромысел, вода поступает во все участки камеры, и посуда полностью омывается. Нет мест, куда бы вода ни попала.

Посуда смачивается мощным потоком горячей воды, смывая засохшие остатки пищи. Использованная вода стекает на дно, фильтруется и подаётся заново в разбрызгиватели. Этот процесс повторяется всё то время, которое было задано программой. По окончании загрязнённая вода сливается в канализацию, а за ней происходит набор чистой.

Ополаскивание

Предпоследний этап, предполагающий ополаскивание посуды. В воду добавляется жидкий ополаскиватель. Как и в процессе мойки, вода поступает в разбрызгиватели и большим потоком смывает остатки грязи и моющее средство с посуды. В зависимости от выбранной программы, ополаскивание может быть проведено один или два раза. После окончания вода сливается в канализацию.

Сушка

Помыть посуду – ещё не конец. В конце её обязательно высушивают. Более длительный метод – испарение влаги с посуды. Весь конденсат стекает в канализацию.

Сколько времени занимает мытьё посуды

Время, заданное для мытья посуды, варьируется от 25 до 160 минут. Программа, задающая замачивание и предварительное полоскание, предполагает мытьё посуды дольше на 20 минут. Время еще может увеличиться на 20 минут, если вода будет установлена на 70 градусах. Время зависит от выбранной программы мойки.

Вот несколько популярнейших режимов:

• интенсивный – используется для мытья очень грязной посуды. Вода с температурой 70 градусов. Время – 60 минут;
• нормальный – 100 минут. В режим входит сушка и дополнительное полоскание;
• быстрый – 30 минут. Справляется с лёгкими загрязнениями;
• экономичный – 120 минут. Экономит ресурсы. Под силу стандартные загрязнения.

После того как посуда будет вымыта, необходимо подождать ещё некоторое время. Нужно дать посуде остыть.
