Как правильно сделать пирог пола в каркасном доме

Материал для работ

• Лаги по расчетным размерам;
• Доска 35-40 мм для наката;
• Брус 50×50 (для конструкции 1);
• Сетка рабица, цемент, гравий, песок, кирпич красный не щелевой, рубероид (для опор);
• Фанера влагостойкая или плиты OSB;
• Пленка 200 мкм (гидроизолятор и изолятор от ветра);
• Пароизолятор рулонный;
• Утеплитель минеральная вата (она не гниет);
• Гвозди, саморезы.

Opolax.ru

• Ангидридная стяжка пола

• Анкерный крепеж для лаг регулируемого пола

• Виды наливного пола

• Выравнивающие сухие смеси

• Интерактивный пол

• Как сделать пол по регулируемым лагам

• Монтаж наливного пола на разные поверхности

• Монтаж полов на регулируемых лагах

• Монтаж террасной доски: как самостоятельно уложить террасный декинг

• Наливной пол в ванной комнате

Всё, что нужно знать об оформлении бирюзовой гостиной

Как сделать пол в каркасном доме при минимуме затрат

Монтаж пола в каркаснике

Работа начинается с подбора стройматериалов, в первую очередь, древесины. Специалисты рекомендуют ориентироваться на климатическую зону и бюджет строительства. Например, хвойные породы прекрасно отталкивают влагу, но недолговечны. Лиственные породы служат гораздо дольше, но и ценятся дороже.

Название	Функции
Антисептические препараты	Защита древесины от насекомых, грибков
Утеплитель	Предотвращает утечку тепла, сокращает расходы на отопление
Рулонная изоляция	Не допускает проникновение грунтовых вод
Краски	Защита здания от дождя, талой воды
Анкера, гвозди	Крепление брусьев

После закупки материалов необходимо проверить ровность фундамента, а затем приступать к работе. Пошаговый план монтажа:

1. Крепление брусьев по периметру фундамента.
2. Прокладка гидроизоляционной мембраны.
3. Установка опоры и балок, фиксация гвоздями.
4. Монтаж обвязки.
5. Установка и фиксация лаг.
6. Укладка и обработка чистового покрытия.

Монтаж пирога пола — кропотливый процесс. Каждый этап необходимо проводить качественно, придерживаясь строительных стандартов по СНиП 2.03.13-88.

Совет специалиста

Обустраивать наливной пол, который станет черновым основанием, лучше тогда, когда требуется выравнивание поверхности с уклоном до 30 мм. Однако наносить такую смесь на грунт категорически запрещается, так как состав предусматривает необходимость наличия твердого основания, например бетонной стяжки.

Материал нуждается в защите от воздействия влаги, поэтому необходима укладка гидроизоляционной пленки. Ее толщина может изменяться в пределах от 1 до 2 мм. Технология укладки такого раствора аналогична методике, которая была описана выше, однако наливные полы сохнут быстрее, а проводить дальнейшие работы можно будет уже через 10 дней.

Устройство водяного теплого пола в каркасном доме

Особенности

В кирпичных и бетонных домах водяной теплый пол обычно устраивается в цементно-песчаной стяжке. Однако деревянный пол такую нагрузку просто не выдержит. В таких случаях систему теплого пола монтируют на сухую пенополистирольную стяжку.

Монтаж теплого пола

По доскам настила укладываются плиты из пенополистирола (родственного пенопласту материала) с креплениями для разводки труб. Эти плиты имеют крайне малый вес и толщину всего в 2-3 см. Скрепляются они между собой соединением замкового типа (как у ламината).

По плитам в пазы укладываются контуры труб. Длина контура не должна превышать 100-120 метров, один контур предназначен для обогрева помещения не более 40 квадратных метров. Недопустимо использование одного контура для нескольких комнат, даже если в сумме они имеют площадь менее 40 м 2 .

После укладки труб необходимо провести их гидравлическое испытание, которое позволит убедиться, что система не имеет протечек и обогревает помещение должным образом. После проверки можно укладывать поверх алюминиевые теплораспределительные пластины, застилать их гидроизоляционной подложкой.

При устройстве теплого пола полезно сразу продумать планировку помещения. Так под крупногабаритной мебелью в наличии теплого пола нет смысла, а при расположении под техникой (холодильником, стиральной машиной и т.д.), он будет лишь вредить ей дополнительным нагревом.

В среднем, теплый пол обойдется в пределах полутора – трех тысяч за квадратный метр.

Другие варианты теплого пола в каркасном доме

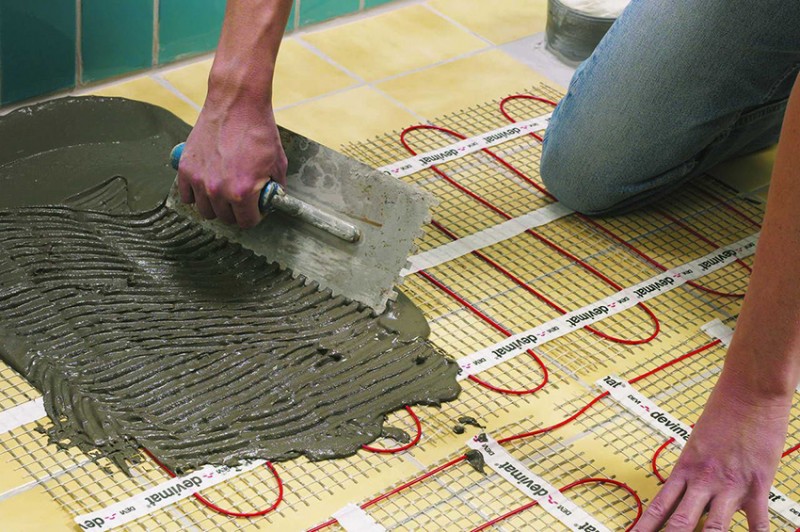

Альтернативой водяному теплому полу будет электрический – кабельный либо с инфракрасной карбоновой пленкой.

Кабель укладывается с шагом в 10-20 см по поверхности пола на теплоизолирующий материал. Для повышения температуры шаг можно несколько уменьшить, но не более, чем до 5 см. Мощность системы варьируется в зависимости от того, будет ли теплый пол основным способом обогрева помещения, или лишь дополнит традиционные батареи.

Действие пленочных систем подогрева основано на инфракрасном излучении карбоновой пасты внутри пленки. Для повышения эффективности такого пола под него укладывается теплоизолирующая подложка с фольгированным покрытием, которое будет отражать тепло обратно в помещение. Фрагменты пленки укладываются стык в стык, с отступами от стен в 10 см. Если необходимо разрезать цельный кусок, то это можно делать только в специально отмеченных на пленке пунктиром местах.

Подогрев размещается также только под полезной открытой частью помещения. Перед укладкой напольного покрытия работоспособность системы теплого пола также нужно проверить.

Отделка панелями МДФ

МДФ применяется для внутренней обшивки входных дверей в жилых домах и офисных помещениях. Материал характеризуется долговечностью, гигиеничностью и эстетичностью, обеспечивает хорошую звуко- и теплоизоляцию, неплохо переносит воздействие влаги. Стоят панели 150-250 р. за квадратный метр. Древо обойдётся дороже: 300-700 р. К серьёзным недостаткам материала относятся его лёгкая воспламеняемость и то, что облицовка возможна только после монтажа каркаса.

К недешёвым покупкам относится и приобретение шпона – древесного материала, отличающегося высокой прочностью и эстетической привлекательностью. Правда, прямые солнечные лучи для него губительны. Цена квадратного метра – до 5 000 р.

Чтобы украсить дверной проём деревом, шпоном или панелями мдф, нужно:

1. С помощью саморезов и дюбелей установить направляющие из деревянных реек. Планки каркаса перед началом работы обрабатываются антисептиком.
2. Подогнать панели под нужный размер.
3. Прикрепить первую деталь саморезами или гвоздями к направляющим, продолжить облицовку, полностью закрывая откос по ширине.
4. Монтировать к направляющим углы и боковые панели.
5. Замаскировать крепежи с помощью клеевого состава, установить декоративную рейку.
6. По периметру двери закрепить наличники.

Монтаж

Каркасный пол можно обустраивать своими силами лишь в том случае, когда под рукой имеются все необходимые инструменты, а также есть четкое понимание о рекомендуемых нормах и правилах выполнения работ. Настил пола выполняется из материалов, которые подбираются исходя из индивидуальных предпочтений владельца строения.

Останавливая свой выбор на декоративном покрытии из шпунтованной доски, следует учесть технологию ее укладки, которая включает следующие этапы:

• материал настилается поперек половых лаг;
• фиксация изделий производится при помощи гвоздей;
• по окончании укладки пол циклюют;
• заключительным этапом работ является покрытие досок лаком.

Технология монтажа листов производится по следующей схеме:

• выполняется разметка и расположение изделий с таким учетом, что стыки материалов будут оказываться на лагах;
• лаги обрабатывают клеевым составом, укладывают фанеру, прикрепляя листы при помощи саморезов либо же гвоздей. Обработка клеем позволит исключить образование скрипов в ходе эксплуатации дома;
• следует оставлять небольшой вентзазор для того, чтобы при увеличении уровня влажности основание не деформировалось;
• там, где проходят различные коммуникации и трубы, нужно проделать специальные отверстия в фанерных листах;
• выравнивание краев материала происходит по доске обвязки, выполняется разметка и подрезка изделий.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Как подключить?

схема подключения двухклавишного выключателя

схема подключения трехклавишного выключателя

Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:

• отвёртка;
• медный трёхжильный провод + 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
• зубило;
• молоток;
• индикаторная отвёртка;
• гипсовая штукатурка;

Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к . Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.

Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см

Прежде, чем прорубить углубление, делается разметка непосредственно по стене. В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Устройство пола каркасного дома на сваях

Финальное покрытие

Выбор материала

Выбирая чистовое напольное покрытие, следует отдавать предпочтение материалам, специально предназначенным для монтажа поверх теплого пола. Они будут иметь высокую теплопроводность, а значит, позволят максимальному количеству тепла идти на обогрев помещения.

Мягкие напольные покрытия вроде ковролина или линолеума можно класть прямо по теплому полу, а для жестких (ламината, плитки и т.д.) потребуется дополнительная основа, выполняемая из листов фанеры или влагостойкого гипсокартона.

Любому материалу необходимо «привыкнуть» к микроклимату помещения, для этого он должен полежать в нем перед монтажом хотя бы несколько часов.

Для дома с деревянной конструкцией пола лучше использовать максимально легкие материалы напольного покрытия. Такими будут линолеум и ламинат.

Линолеум укладывается на тонкую (1-2 мм) полиэтиленовую подложку, либо вовсе без нее, если он имеет свой мягкий слой снизу, с небольшим нахлестом на стены. Расправившись на поверхности пола за пару дней, он может немного сесть или, наоборот, расшириться, поэтому сразу обрезать его по контуру стен не стоит.

Крепится линолеум на малярный скотч либо клей. Если на покрытии где-то образуются вздутия, оно топорщится, то это место следует расправить и придавить чем-то тяжелым. Чтобы предотвратить сдвиги и деформации покрытия, следует производить монтаж в помещении без сквозняков. Не стоит также сразу расставлять мебель, клею необходимо дать время схватиться.

После настила линолеума по периметру помещения монтируются деревянные или пластиковые плинтуса. в местах стыков – алюминиевые порожки.

Ламинат монтируется с небольшим отступом от стен, необходимым для компенсации изменения размеров материала при колебаниях температуры. Поперечные стыки отдельных досок материала не должны находиться на одной линии, их следует укладывать вразнобой.

Заключение

Устройство пола в каркасном доме — хоть и трудозатратное, но вполне простое дело, доступное даже новичку в сфере строительства. Произвести точные расчёты необходимых размеров и количества материалов помогут нормативные документы. Соблюдение технологии и использование высококачественных материалов позволит получить конструкцию, которая прослужит долгое время.

На чем особенно не следует экономить, так это на гидроизоляции фундамента и антисептической пропитке всех деревянных элементов пола.

Этапы монтажа водяного теплого пола

Монтаж водяного теплого пола в каркасном доме на сваях может производиться несколькими способами:

• монтажом контура труб в плавающую стяжку;

• на деревянный настил.

Установка водяного теплого пола в плавающую стяжку

При таком способе водяной контур заливается слоем стяжки толщиной 5 см. Ее вес составит порядка 300-600 кг/м², поэтому, прежде всего, следует убедиться, что каркас дома способен выдержать такую нагрузку.

Схема стяжки для водяного теплого пола

Далее черновое основание пола покрывается слоем гидроизоляции, в качестве которой чаще всего выступает полиэтиленовая пленка. Этот материал в пироге теплого пола выполняет две функции:

• исключает возможность впитывания деревянным основанием пола влаги из бетона;

• препятствует сцеплению стяжки с черновым полом.

Пленку необходимо стелить с напуском на стены, равным 15 см. К стенам ее крепят монтажным скотчем. Если гидроизоляционный материал укладывается внахлест, места стыков также проклеиваются монтажным скотчем.

Сверху на пленку укладывается слой теплоизоляции в виде плит пенополистирола или рулонного утеплителя, и армирующая сетка. По всему периметру помещения проклеивается демферная лента. Если площадь помещения превышает 40 м², его необходимо разделить на части, уложив несколько контуров труб. Для их разделения также применяется демпферная лента.

Способы укладки труб системы теплого водяного пола

Трубопровод  системы «теплый водяной пол» может укладываться по любой схеме – змейкой или улиткой. Но учитывая конструктивные особенности дома на сваях, шаг укладки рекомендуется делать минимальным – не больше 10-15 см.

Трубы крепятся хомутами к армирующей сетке для того, чтобы в процессе заливки стяжки они не изменили своего положения.

После того как теплый водяной пол в доме полностью смонтирован, проводят опрессовку системы, позволяющую убедиться в исправности ее работы. Опрессовка проводится в течение суток, а стяжка заливается при сохранении давления в трубах.

Далее необходимо выставить маячки, которые послужат ориентиром в процессе заливки и выравнивания цементно-песчаной смеси. Смесь заливается от стены, расположенной противоположно двери. После того как смесь немного схватится, маячки удаляются, а образовавшиеся зазоры заливаются бетонным раствором. Излишки полиэтилена также обрезаются.

Как выставить маяки для стяжки

Дерево – это природный материал, который имеет свойство расширяться, ссыхаться и изменять свою форму и положение. А плавающая стяжка, не имеющая сцепления ни с полом, ни со стенами в доме, в процессе происходящих изменений не сможет повредиться.

Монтаж системы отопления водяного теплого пола

Монтаж водяного теплого пола на деревянный настил

На начальном этапе черновой пол в доме покрывается слоем полиэтиленовой пленки и фольгированного пенополистирола. Далее в досках выпиливаются желобки, в которые будут вставляться трубы. Из этих досок делается каркас водяного контура. Шаг укладки, как и в предыдущем случае, рекомендуется делать минимальным.

Монтаж теплого водяного пола в деревянный черновой

Поверх водяных контуров необходимо уложить лист металла, способствующего равномерному распределению тепла. А поверх металла пол закрывается листами фанеры или ОСП, на которое укладывается финишное покрытие пола. Как и в предыдущем случае, прежде чем укладывать чистовое покрытие, водяные контуры проверяются на работоспособность и отсутствие ошибок в процессе монтажа.

Полы этажом выше

По большому счету, в двухэтажном каркасном доме пол второго этажа по конструкции не будет отличаться от пола, обустроенного на первом. Но в этом случае теплоизоляционных материалов потребуется меньше. Здесь лучше больше внимания уделить звукоизоляционным работам – так удастся уберечь нижние этажи от громких звуков шагов сверху, стука и прочего шума.

Схема устройства пола

Основа пола на втором этаже – межэтажное перекрытие. Его требуется монтировать на основе обвязки верхнего этажа, сделанной по тому же принципу, что и на первом этаже. Перекрытие можно сделать из бруса, легкого металлического профиля. В любом случае, должны использоваться не тяжелые материалы, а те, которые имеют наименьший вес, но являются достаточно прочными. Единственное ключевое отличие между полами первого и второго этажа – это отсутствие во втором случае пароизоляционного материала.

Устройство водяного теплого пола в каркасном доме

Особенности

В кирпичных и бетонных домах водяной теплый пол обычно устраивается в цементно-песчаной стяжке. Однако деревянный пол такую нагрузку просто не выдержит. В таких случаях систему теплого пола монтируют на сухую пенополистирольную стяжку.

Монтаж теплого пола

По доскам настила укладываются плиты из пенополистирола (родственного пенопласту материала) с креплениями для разводки труб. Эти плиты имеют крайне малый вес и толщину всего в 2-3 см. Скрепляются они между собой соединением замкового типа (как у ламината).

По плитам в пазы укладываются контуры труб. Длина контура не должна превышать 100-120 метров, один контур предназначен для обогрева помещения не более 40 квадратных метров. Недопустимо использование одного контура для нескольких комнат, даже если в сумме они имеют площадь менее 40 м 2 .

После укладки труб необходимо провести их гидравлическое испытание, которое позволит убедиться, что система не имеет протечек и обогревает помещение должным образом. После проверки можно укладывать поверх алюминиевые теплораспределительные пластины, застилать их гидроизоляционной подложкой.

При устройстве теплого пола полезно сразу продумать планировку помещения. Так под крупногабаритной мебелью в наличии теплого пола нет смысла, а при расположении под техникой (холодильником, стиральной машиной и т.д.), он будет лишь вредить ей дополнительным нагревом.

В среднем, теплый пол обойдется в пределах полутора – трех тысяч за квадратный метр.

Другие варианты теплого пола в каркасном доме

Альтернативой водяному теплому полу будет электрический – кабельный либо с инфракрасной карбоновой пленкой.

Кабель укладывается с шагом в 10-20 см по поверхности пола на теплоизолирующий материал. Для повышения температуры шаг можно несколько уменьшить, но не более, чем до 5 см. Мощность системы варьируется в зависимости от того, будет ли теплый пол основным способом обогрева помещения, или лишь дополнит традиционные батареи.

Действие пленочных систем подогрева основано на инфракрасном излучении карбоновой пасты внутри пленки. Для повышения эффективности такого пола под него укладывается теплоизолирующая подложка с фольгированным покрытием, которое будет отражать тепло обратно в помещение. Фрагменты пленки укладываются стык в стык, с отступами от стен в 10 см. Если необходимо разрезать цельный кусок, то это можно делать только в специально отмеченных на пленке пунктиром местах.

Подогрев размещается также только под полезной открытой частью помещения. Перед укладкой напольного покрытия работоспособность системы теплого пола также нужно проверить.

Видео обзор

Конструкция пола в каркасном доме на опорах

В целях экономии лаг и увеличения прочности пола, под лагами можно сделать поддерживающие тумбы. Делаются они из бетона или кирпича. Под опоры делается армированная бетонная площадка. Поверх бетона укладывается два-три слоя кирпича. Поверх кирпича стелется рубероид и на него опираются лаги. Опираются опоры на подушки из песка и щебня.

Примечание. Для улучшения качества работ по устройству пола и продление его эксплуатации имеет смысл, все пространство между стенками фундамента засыпать слоем песка 15 см, утрамбовать его и засыпать слой щебня 15 см.

Расстояние между опорами 700-1000 мм. Рассчитывается по месту. Крайние опоры отступают от стен дома на 300-350 мм.

После установки опор, конструкция пола такая же, как в Конструкции 1, описанной выше: черепковый брусок, накат, гидроизоляция (пленка), два слоя утеплителя, плита OSB15-18 мм, пароизолятор, чистовой пол.
