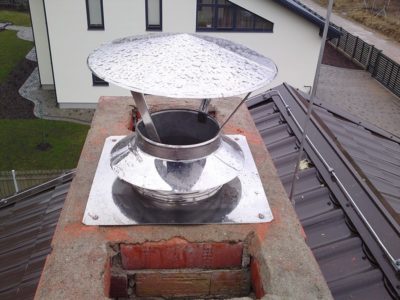

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку, соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки. То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки, что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался, вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба
Просвет между трубой и деревянными деталями стропильной системы и обрешетки нередко заполняют негорючими термоизоляционными материалами. В этом качестве хорошо использовать базальтовую минеральную вату

Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41—01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции — также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Фуга эпоксидная для специальных целей

Фуга эпоксидная для бассейнов

Несмотря на то, что эпоксидные соединения используются в домах, они были созданы для использования в промышленных целях.

Например, для полов производственных помещений и бассейнов, где применяется много чистящих химикатов и которые необходимо поддерживать в чистоте.

Также используют для наружной и внутренней облицовки зданий, которые должны быть устойчивы к воде и биологическим факторам.

Она может быть использована для заполнения швов плитки на террасах, балконах, фасадах, гаражах, кухнях, банных комнатах, душевых кабинах, бассейнах и т.д. В продаже имеются декоративные растворы эпоксидной фуги с блеском, предназначенные для стеклянной мозаики и металлизированных плиток.

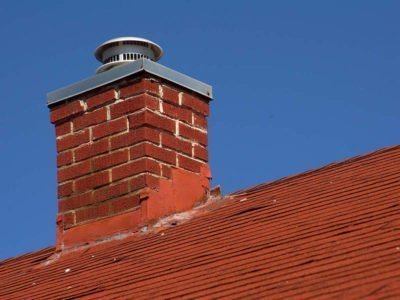

Место расположения дымоотвода

По мнению специалистов, наиболее оптимальным вариантом считается устройство дымоотвода возле конька. Благодаря этому можно будет обеспечить минимальное скопление снега вокруг трубы дымоотвода и полностью исключить протечку в зоне примыкания.

Кроме того, высота дымохода в данном случае небольшая, что приводит к уменьшению влияния на конструкцию устройства негативных внешних факторов. Согласно строительным нормативам, высота дымохода над крышей зависит от высоты расположения дымоотводящей трубы.

Организовывать проход трубы дымохода через кровлю не рекомендуется в таких местах:

• рядом с мансардными окнами, так как даже слабый ветер будет заносить в мансарду угарные газы;
• на стыке двух скатов, где практически невозможно обеспечить качественное примыкание к трубе.

Дымоотвод не рекомендуется жестко закреплять с крышей, так как любое нарушение целостности кровли может стать причиной разрушения трубы и возгорания.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

1. В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
2. На дымоход надевают Мастер Флеш.
3. В основании дымохода укладывают прокладку.
4. Стыки между материалом герметизируют силиконовым герметиком.
5. Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

• можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
• дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

• сам монтаж производится в несколько операций:
• на выход из котла необходимо установить трубу;
• установить тройник с вмонтированной в него задвижку;
• после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Разработка проекта

Прежде чем приступать к ремонту, необходимо определиться, какую именно планировку и какой дизайн вам хотелось бы получить на выходе. Возможно, придется совершать кардинальные действия по переносу стен, коммуникаций и т.д. Поэтому надо в первую очередь документально оформить все необходимые разрешения, чтобы избежать проблем и штрафов и гарантировать безопасность себе и всем окружающим. Сейчас существует множество строительных фирм, которые предлагают переоборудовать кухню-гостиную с полным документальным оформлением. Более упрощенный вариант без демонтирования и переноса можно подобрать самостоятельно, просмотрев на сайте дизайн кухни-гостиной 15 кв. м фото.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

2 часто задаваемых вопроса

Топ 12 подарков любимой девушке на день рождения

2-сторонний скотч

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Требования к дымоходам

Есть два основных требования к дымоходу:

1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит

Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое

Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулинИсточник seaside-home.ru

Конструкции примыкания

Трубы дымоходов изготавливаются из различных материалов: огнеупорного кирпича, металлической или асбестоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и разной системой изоляции. Также влияние на выбор конструкции оказывают вид топлива в камине или печи. Дело в том, что у каждый вид топлива отличается своей температурой сгорания, поэтому вначале необходимо правильно выбрать горючее.

Если в печах используются дрова или уголь, то запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции рекомендуется делать дымоходы квадратной или прямоугольной формы.

Вокруг дымохода устанавливается собственная стропильная система. Утепляющие материалы следует выбирать в зависимости от типа минеральной ваты. Если проход дымохода обеспечивается на эксплуатируемой крыше, то нужно будет надрезать гидроизоляцию. Для обеспечения максимальной надежности, места крепления пленок необходимо подвергать дополнительной герметизации, смонтировать уплотнительную ленту.

Вот и все, теперь вы знаете, как установить дымоход через крышу. Проход сделан, труба выведена на кровлю, теперь нужно позаботиться о том, чтобы кровельный материал плотно прилегал к поверхности и не пропускал воду. Для этого применяется особая конструкция – внутренний фартук. Установка такого фартука предполагает применение внутренних планок примыкания. Обычно планки может купить вместе с другими комплектующими.

Из чего и как следует делать примыкание?

Варианты расположения дымохода на скате крыши. Чем ниже расположен дымоход, тем выше он должен быть по размеру.

Выбор материалов для дымоходной трубы на рынке сейчас просто огромен. Она может быть цельной металлической или сложенной из огнеупорного кирпича, довольно популярен и асбестоцементный дымоход. Следует знать, что для каждого из этих вариантов предусмотрен свой вид изоляции и защиты от протекания, они очерчены пунктами строительных норм. Поскольку виды топлива отличаются по температуре сгорания, то вид котла в большинстве случаев и является основополагающим критерием выбора.

Если выбрана печь, которая будет топиться углем, торфом или деревом, то использование в дымоходной системе металла запрещено СНиПом. Придется еще и обзавестись дополнительными искроуловителями в конструкции на крыше.

Если не хочется иметь лишних проблем с обустройством гидроизоляции, окружающей дымоход, то следует сделать его форму квадратной или прямоугольной. В этом случае планочные элементы примыкания будет просто найти в любом строительном магазине

Главное обратить внимание на их стандартные размеры, ведь они должны совпасть с сечением трубы

Согласно СНиПу, расположение горючих строительных материалов от боковой поверхности дымохода допускается на расстоянии не менее 15-23 см. А ведь к ним относится большинство элементов стропильной системы, а также некоторые виды утеплителя и пароизоляции.

По периметру дымоходного канала выполняется монтаж собственной стропильной системы. Она утепляется с помощью качественных материалов, основой которых служит минеральная вата с содержанием базальта и частиц стекла.

Схема гидроизоляции дымохода.

Если здание находится в эксплуатации, то гидроизоляционному слою необходимо придать форму конверта. Ее края в процессе установки будут подрезаны и закреплены к частям стропильной системы с помощью гвоздей или установочных скобок среднего размера. Чтобы добиться максимальной степени герметизации, следует воспользоваться уплотняющей лентой или другим материалом на клеевой основе с аналогичными физическими свойствами. Иногда это приводит к нарушению естественной циркуляции воздуха, так что придется обзавестись дополнительными системами вентиляции, они будут являться частью цельной конструкции.

Если же для создания дымохода была использована металлическая труба, то ее необходимо окружить коробом по периметру. Его заполняют базальтовым утеплителем, не поддающемся воздействию огня и высоких температур.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Герметизация зазоров на черепичной крыше

Это самый простой способ заделывания зазоров между трубой и кровлей с шиферным или черепичным покрытием, который можно произвести самостоятельно. Для герметизации потребуются влагостойкая строительная смесь на основе цемента, тара для замешивания раствора, металлические уголки, декоративный воротник и вода.

Последовательность выполнения работ:

1. Шов между внешней стенкой дымохода и кровельным покрытием обкладывается металлическими уголками. Если труба имеет округлую форму, то для этой цели используют самоклеящийся уплотнитель из резины.
2. Оцинкованный декоративный воротник надевается через верх трубы и фиксируется саморезами.
3. Через зазор между дымоходом и воротником заливается водонепроницаемый раствор и оставляется на сутки для застывания.
4. После того как раствор окончательно затвердеет из листовой стали готовят наклонную поверхность для стека жидкости. Для этого в листе вырезают отверстие, соответствующее диаметру декоративного воротника, надевают через трубу и закрепляют саморезами у ее основания.

Для герметизации кровли при помощи раствора необходимо использовать качественную водонепроницаемую смесь, иначе при первом же серьезном дожде образуются трещины, сквозь которые влага попадет в подкровельное пространство.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых трубИсточник metalsteel.com.pl

Восстановление пирога кровли

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Опасное напряжение. Какое напряжение считается опасным для жизни человека?

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.
