Расчет параметров проволоки

Основные понятия

В целом производить расчёт нагревательного элемента из нихрома необходимо по четырём вычислениям: гидравлическому, механическому, тепловому и электрическому. Но обычно подсчёты проводят лишь в два этапа: по тепловым и электрическим показателям.

К тепловым характеристикам относятся:

• тепловая изоляция;
• коэффициент полезного действия по теплоте;
• необходимая теплоотдающая поверхность.

К электрическим параметрам обогревателей являются:

• напряжение питания;
• способ регулирования мощности;
• коэффициент мощности и электрический коэффициент полезного действия.

При выборе питающего напряжения для устройств обогрева отдают предпочтение тому, что несёт минимальную угрозу животным и обслуживающему персоналу. Напряжение сети в установках сельского хозяйства составляет 380/200 вольт с частотой тока 50 Герц. В случае применения электроустановок в особо сырых помещениях, при повышенной электроопасности напряжение следует снизить. Его значение должно не превышать 12, 24, 36 вольт.

Регулировать температуру и мощность нагревателя можно двумя способами:

• меняя напряжение;
• переменой величины сопротивления.

Наиболее распространённым способом изменять мощность является включение в работу определённого числа секций трехфазной установки. В современных нагревательных установках мощность меняют регулировкой напряжения с помощью тиристоров.

Табличные данные были составлены для проволоки из нихрома, которая натягивалась в воздухе без учёта колебаний и вибраций при температуре 20 °C.

Для того чтобы перейти к реальным условиям, в расчётах необходимо использовать поправочные коэффициенты.

Необходимые инструменты и материалы

Пенопласт – легкий материал, который можно порезать с помощью различных инструментов

В некоторых случаях немаловажное значение играет точности и чистота разреза. Обеспечить данные свойства можно с помощью следующих инструментов:

• обычный острый нож;
• небольшая плита или ножовка;
• прочная струна;
• нож с термо эффектом;
• терморезак;
• резак с лазерным лучом.

У каждого строителя свои предпочтения по поводу выбора одного из инструментов. Все инструменты позволяют качественно обработать пенопласт и сформировать ровную линию. Пенопласт обладает низкой устойчивостью к механическому воздействию – об этом не следует забывать в процессе выбора инструмента.

Что такое нихром

Нихромовый сплав обладает хорошей способностью сопротивляться потоку электронов. Эти уникальные свойства делают его пригодными для применений в нагревательных элементах фёнов и тепловых пушек. Он обладает высокой стойкостью к окислению, что также делает его подходящим материалом для нагревательной техники. Нихромовая проволока наматывается в катушки с определенным электрическим сопротивлением нихрома, через который пропускается ток для производства тепла.

Никелево-хромовый сплав в соотношении 90/10 используют в термопарах в сочетании со сплавом Ni / Al 95/5. Эта комбинация называется хромель-алюмель, представляет нагревательные элементы с максимальной рабочей температурой 1100 C и подвержен дрейфу в области 1000 C из-за окисления. Этот эффект устраняют добавлением кремния. Коммерческие сорта включают Nicrosil (содержащий 14% Cr и 1,5% Si) и Nisil (содержащий 4,5% Si и 0,1% Mg).

Как выглядит нихром

Никелево-хромовый металл в соотношении 80/20 относится к высокотемпературному коррозионностойкому сплаву, применяемого для деформируемых и литых деталей, поскольку он имеет лучшую стойкость к окислению и горячей коррозии в сравнении с дешевыми железо-никель-хромовыми сплавами.

Сколько стоят нихромовые или фехралевые нагреватели

Стоимость муфельной печи напрямую зависит от особенностей элементов ее сборки. Важную роль в формировании цены имеет и материал нагревателя. Ключевое отличие фехраль от нихрома в том, что обойдется соединение железа, хрома и алюминия в 3-5 раз дешевле, чем то, где есть никель.

Не стоит спешить при выборе сплава. Для начала просчитайте:

• Максимальную температуру нагрева.
• Время бесперебойного функционирования техники.
• Частоту включений и выключений оборудования.

Только после этого стоит принимать решение о покупке. Не стоит гнаться за более низкой ценой. Если нагреватель будет быстро изнашиваться, его постоянные замены и перебои при эксплуатации прибора обойдутся значительно дороже.

Купить муфельные печи с качественными нагревателями, Вы всегда можете в . Мы подберем для Вас идеальное решение «под ключ», которое будет надежным и долговечным. Обращайтесь!

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Основные требования к гаражному обогревателю

Учитывая, что гараж относится к малогабаритным помещениям, необходимо чтобы обогреватель в нем соответствовал следующим требованиям:

• количество кислорода, сжигаемого при работе обогревателя, а также уровень выделяемых токсических веществ были минимальными;
• соответствие технике пожаробезопасности – необходимо исключить угрозу взрыва и пожара;
• компактный калорифер не должен затруднять передвижение по гаражной площади, занимая немного места;
• хороший обогреватель нагревает помещение за короткий срок, поддерживая температурный уровень в течение длительного времени;
• финансовые затраты на создание калорифера должны быть меньше стоимости заводского аналога.

Всем этим требованиям соответствует обогреватель, который несложно изготовить самостоятельно. Вам потребуются листы текстолита, моток нихромовой проволоки и клей.

Нагреватели для муфельных печей: требования к материалам изготовления

Если Вы сомневаетесь, фехраль или нихром, что лучше подойдет в качестве основы для нагревателя муфельной печи, рассмотрите их характеристики. Каждый из них имеет разные показатели:

• Электрического сопротивления. Чем оно выше, тем лучше. Сплавы с высоким показателем электросопротивления быстрее нагреваются. Использовать их можно в меньших объемах, чем остальное сырье. Это очень удобно. В таком случае появляется возможность установить нагреватель из нихромовой проволоки внутри конструкции. Большого пространства для этого не потребуется.
• Постоянности физических свойств. Очень трудно работать с динамичными элементами, такими как неметаллы. Приходится прибегать к применению дополнительных трансформаторов. Это может усложнить процесс эксплуатации промышленного сушильного шкафа или муфельной печи.
• Температурного коэффициента. Когда меняется уровень температур, становится другим и электрическое сопротивление элемента. Нагреватель из нихрома изменяет свои показатели минимально.
• Жаропрочности. Предельный уровень отличается у разных материалов. Изучив технические характеристики, Вы увидите, насколько устойчив нихром или фехраль к высоким температурам.

Промышленный сушильный шкаф должен иметь очень качественную конструкцию, в том числе, обладать надежным нагревательным элементом

Выбор спирали

Гинекологические внутриматочные спирали бывают разных марок, как отечественного, так и зарубежного производства. Кроме того, их стоимость может варьироваться от 250 рублей до нескольких тысяч. На это влияет много факторов.

Достаточной популярность среди российских женщин пользуется спираль «Юнона Био». Она привлекает, прежде всего, невысокой стоимостью. Однако низкая эффективность действия данной спирали влечет за собой высокий риск наступления беременности.Хорошо зарекомендовала себя внутриматочная спираль «Мирена», однако она является одной из самых дорогих в своем ряду. При этом использование внутриматочной спирали считается самым дешевым и доступным видом контрацепции.

Это гормональная спираль. Ее производители обещают, что спираль «Мирена» реже смещается в матке или выпадает. А именно это приводит к наступлению беременности, потому пациенткам рекомендуется регулярно проверять наличие внутриматочного контрацептива на положенном месте.

Стандартное напряжение в бытовой электросети U=220В. Сила тока ограничивается предохранителями в электрощитке и равна, как правило, I=16А.

• Таблицы физических величин, И.К. Кикоин, 1976

• длина спирали формула

Как рассчитать спираль из нихрома

При навивке спирали из нихрома для нагревательных элементов, операцию зачастую выполняют методом проб и ошибок, а затем подают напряжение на спираль и по нагреву нихромовой проволоки, нити подбирают требуемое количество витков.

Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.

Чтобы правильно рассчитать нихромовую спираль (напряжение сети 220 В), предлагаем воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм 2 / м)

С ее помощью можно точно определить длину намотки виток к витку. В зависимости от Ø нихромовой проволоки и Ø стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.

Условия обработки стен бетоноконтактом

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Покраска потолка водоэмульсионной краской без разводов

Ремонт паяльника своими руками

Паяльник перестает нагреваться по одной из двух причин. Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.

Проверка исправности сетевого шнура и спирали паяльника

При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.

Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.

Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления. Если при изгибании шнура показания будут изменяться, то шнур перетерся.

Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную.

В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев, путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Сколько стоят нихромовые или фехралевые нагреватели

Стоимость муфельной печи напрямую зависит от особенностей элементов ее сборки. Важную роль в формировании цены имеет и материал нагревателя. Ключевое отличие фехраль от нихрома в том, что обойдется соединение железа, хрома и алюминия в 3-5 раз дешевле, чем то, где есть никель.

Не стоит спешить при выборе сплава. Для начала просчитайте:

• Максимальную температуру нагрева.
• Время бесперебойного функционирования техники.
• Частоту включений и выключений оборудования.

Только после этого стоит принимать решение о покупке. Не стоит гнаться за более низкой ценой. Если нагреватель будет быстро изнашиваться, его постоянные замены и перебои при эксплуатации прибора обойдутся значительно дороже.

Купить муфельные печи с качественными нагревателями, Вы всегда можете в . Мы подберем для Вас идеальное решение «под ключ», которое будет надежным и долговечным. Обращайтесь!

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Утечка фреона

Классификация нагревателей по температуре

Нагреватели по предельно допустимой температуре подразделяются на пять классов:

200° C. В этом диапазоне температур наиболее широко распространено использование трубчатых электрических нагревателей

Для того чтобы в рабочем пространстве соблюдалась оптимальная температура, при монтаже ТЕНов необходимо уделить внимание их правильному расположению.

От 200 до 400° C. Используются ленточные нагреватели

Для создания необходимой температуры в рабочей камере охватывают весь её периметр.

От 400 до 600° C. Материалом для нагревателей должен служить лишь резистивный элемент высокого сопротивления. Распространёнными являются константан, фехраль, нихром. С целью обеспечения необходимой температуры нагреватель должен быть открытым для доступа воздуха. Поэтому расположен внутри или снаружи трубки.

От 600 до 1250° C. В печах старого образца используется нихром. Но в этом диапазоне температур он значительно уступает сплаву из алюминия, железа и хрома (фехрали). Поэтому в более современных образцах печей нихром заменён фехралью.

От 1250 до 1700° C. Высокотемпературные нагреватели изготавливают из дисилицида молибдена, карбида кремния. Основным недостатком обогревателей является их дефицит и высокая стоимость.

Обогреватель 12 вольт своими руками

Как сделать обогреватель 12 вольт своими руками: подробная фото инструкция.

Этот простой обогреватель работает по принципу тепловой пушки, вентилятор гонит воздух на разогретую спираль, в результате чего создаётся поток тёплого воздуха. Работает устройство от 12 V источника питания, его можно подключить к бортовой сети автомобиля или к аккумулятору на 12 V.

Для изготовления самоделки понадобятся материалы:

• Жестяная банка.
• Кулер с решёткой от компьютера на 12 V.
• Нихромовая проволока.
• Гипс.
• Шприц.
• Провода.
• Выключатель.
• Кусок стальной проволоки.

Весь процесс изготовления самодельного обогревателя показан на этих фото.

В качестве нагревательного элемента автор использовал кусок нихромовой проволоки толщиной 1,8 мм, длиной 61 см. Проволоку нужно намотать в виде спирали, здесь автор намотал проволоку на 30 кубовый медицинский шприц.

Теперь нужно изготовить основу на которой будет держаться спираль, делается она из гипса. Гипс замешивается с водой до жидкой консистенции, набираем жидкий гипс в шприц.

Через пол часа гипс застынет и его можно извлечь разрезав шприц пополам.

Из жестяной банки сделаем корпус.

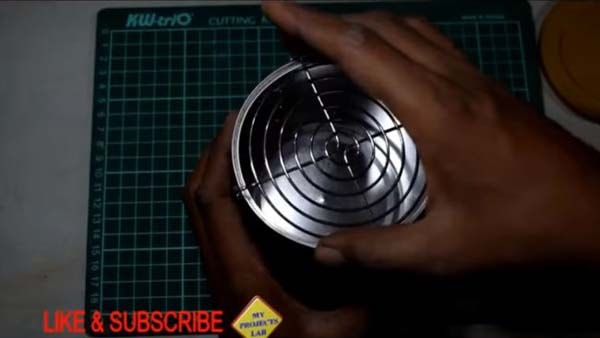

Устанавливаем на консервную банку решётку от вентилятора.

На заднюю крышку крепим вентилятор.

Корпус окрашиваем.

Извлекаем из шприца застывший гипс.

На торцах гипсовой заготовки делаем отверстия для крепления к корпусу банки.

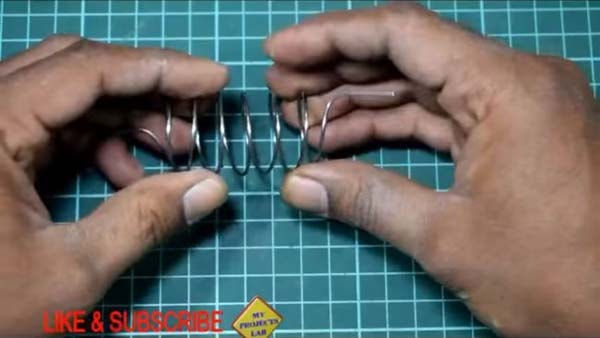

Одеваем нихромовую спираль.

Крепим.

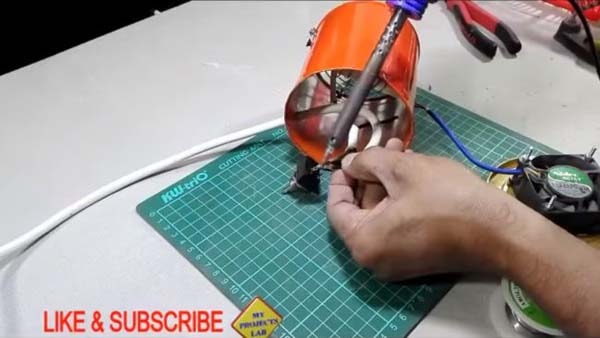

Подключаем выключатель и провода.

Вот схема подключения спирали и вентилятора для обогревателя.

Из стальной проволоки выгибаем ножки для обогревателя.

Автор замерил температуру работающего обогревателя.

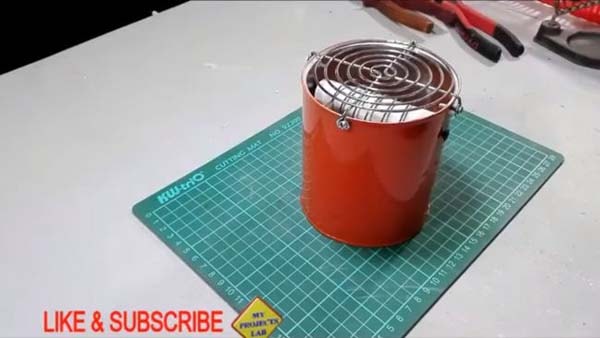

Вот такой самодельный обогреватель на 12 вольт можно сделать своими руками из подручных материалов.

Популярные самоделки

samodelki-n.ru

Как рассчитать длину нихромовой проволоки для нагревателя?

Наиболее значительной деталью электротепловой установки является нагревательный элемент. Основная составляющая часть приборов косвенного нагрева — резистор с высоким удельным сопротивлением. А одним из приоритетных материалов — хромоникелевый сплав.

Так как сопротивление нихромовой проволоки высоко, этот материал занимает лидирующее место в качестве сырья для различных видов электротепловых установок. Расчёт нагревателя из нихромовой проволоки проводят с целью определения размеров нагревательного элемента.

В целом производить расчёт нагревательного элемента из нихрома необходимо по четырём вычислениям: гидравлическому, механическому, тепловому и электрическому. Но обычно подсчёты проводят лишь в два этапа: по тепловым и электрическим показателям.

К тепловым характеристикам относятся:

• тепловая изоляция;
• коэффициент полезного действия по теплоте;
• необходимая теплоотдающая поверхность.

Основной целью расчёта нихрома является определение геометрических размеров нагревательного сопротивления.

К электрическим параметрам обогревателейявляются:

• напряжение питания;
• способ регулирования мощности;
• коэффициент мощности и электрический коэффициент полезного действия.

При выборе питающего напряжения для устройств обогрева отдают предпочтение тому, что несёт минимальную угрозу животным и обслуживающему персоналу.

Напряжение сети в установках сельского хозяйства составляет 380/200 вольт с частотой тока 50 Герц.

В случае применения электроустановок в особо сырых помещениях, при повышенной электроопасности напряжение следует снизить. Его значение должно не превышать 12, 24, 36 вольт.

Регулировать температуру и мощность нагревателя можно двумя способами:

• меняя напряжение;
• переменой величины сопротивления.

Наиболее распространённым способом изменять мощность является включение в работу определённого числа секций трехфазной установки. В современных нагревательных установках мощность меняют регулировкой напряжения с помощью тиристоров.

Расчёт по рабочему току основан на табличной зависимости, которая связывает токовую нагрузку на проводник из нихрома, его площадь сечения и температуру.

Для того чтобы перейти к реальным условиям, в расчётах необходимо использовать поправочные коэффициенты.

Методики расчета

По сопротивлению

Давайте разберемся как рассчитать длину нихромовой проволоки по мощности и сопротивлению. Расчёт начинается с определения требуемой мощности. Представим, что, нам нужна нить из нихрома для паяльника малых размеров мощностью в 10 Ватт, который будет работать от блока питания на 12В. Для этого у нас есть проволока диаметром 0.12 мм.

Простейший расчет длины нихрома по мощности без учета нагрева выполняется так:

Определим силу тока:

P=UI

I=P/U=10/12=0,83 A

Расчет сопротивления нихромовой проволоки проводим по закону Ома:

R=U/I=12/0,83=14,5 Ома

Длина проволоки равна:

l=SR/ρ,

где S – площадь поперечного сечения, ρ – удельное сопротивление.

Или по такой формуле:

l= (Rπd2)/4ρ

Но сначала нужно рассчитать удельное сопротивление для нихромовой проволоки диаметром 0.12мм. Оно зависит от диаметра – чем он больше, тем меньше сопротивление.

L=(14.5*3,14*0.12^2)/4*1,1=0,149м=14,9см

Тоже самое можно взять из ГОСТ 12766.1-90 табл. 8, где указана величина в 95.6 Ом/м, если по ней пересчитать, то получится почти тоже самое:

L=R_треб/R_табл=14,4/95,6=0,151м=15,1см

Для нагревателя мощностью 10 ватт, который питается от 12В, нужно 15.1см.

Если вам нужно выполнить расчет числа витков спирали, чтобы её свить из нихромовой проволоки такой длины, то используйте следующие формулы:

Длина одного витка:

l₁=π(D+d/2),

Количество витков:

N=L/(π(D+d/2)),

где L и d – длина и диаметр проволоки, D – диаметр стержня на котором будут мотать спираль.

Допустим мы будем мотать нихромовую проволоку на стержень диаметром 3 мм, тогда расчеты проводим в миллиметрах:

N=151/(3,14(3+0,12/2))=15,71 витков

Но при этом нужно учитывать, способен ли вообще нихром такого сечения выдержать этот ток. Подробные таблицы для определения максимального допустимого тока при определенной температуре для конкретных сечений приведены ниже. Простыми словами – вы определяете, до скольки градусов должна греться проволока и выбираете её сечение для расчётного тока.

Также учтите, что если нагреватель находится внутри жидкости, то ток можно увеличить в 1.2-1.5 раз, а если в замкнутом пространстве, то наоборот – уменьшить.

По температуре

Проблема приведенного выше расчёта в том, что мы считаем сопротивление холодной спирали по диаметру нихромовой нити и её длине. Но оно зависит от температуры, при этом же нужно учитывать при каких условиях получится её достичь. Если для резки пенопласта или для обогревателя такой расчет еще применим, то для муфельной печи он будет слишком грубым.

Приведем пример расчетов нихрома для печи.

Сначала определяют её объём, допустим 50 литров, далее определяют мощность, для этого есть эмпирическое правило:

• до 50 литров – 100Вт/л;
• 100-500 литров – 50-70 Вт/л.

Тогда в нашем случае:

P=P_эмп*V=50*100=5 кВт.

Дальше считаем силу тока и сопротивление:

Для 220В:

I=5000/220=22.7 Ампера

R=220/22.7=9,7 Ом

Для 380В при подключении спиралей звездой, расчет будет следующим.

Делим мощность на 3 фазы:

Pф=5/3=1,66 кВт на фазу

При подключении звездой, к каждой ветви прикладывается 220В (фазное напряжение, может отличаться в зависимости от вашей электроустановки), тогда ток:

I=1660/220=7.54 А

Сопротивление:

R=220/7.54=29.1 Ом

Для соединения треугольником рассчитываем по линейному напряжению 380В:

I=1660/380=4.36 А

R=380/4.36=87.1 Ом

Для определения диаметра учитывают удельную поверхностную мощность нагревателя. Рассчитаем длину, удельные сопротивления берем с табл. 8. ГОСТ 12766.1-90, но прежде определим диаметр.

Для расчета удельной поверхностной мощности печи используют формулу.

Bэф (зависит от теплопринимающей поверхности) и a (коэф. Эффективности излучения) – выбираются по следующим таблицам.

Итак, для нагрева печи до 1000 градусов, возьмём температуру спирали в 1100 градусов, тогда по таблице подбора В_эф выбираем значение в 4,3 Вт/см2, а по таблице подбора коэффициента а – 0,2.

В_доп=В_эф*а=4,3*0.2= 0,86 Вт/см2 =0.86*10^4 Вт/м2

Диаметр определяют по формуле:

р_т – удельное сопротивление материала нагревателя при заданной t, определяется по ГОСТ 12766.1, таблица 9 (приведена ниже).

Для нихрома Х80Н20 – 1,025

р_т=р₂₀*р₁₀₀₀=1.13*10^6*1.025=1.15*10^6 Ом/мм

Тогда для подключения к трёхфазной сети по схеме «Звезда»:

d=1,23 мм

Длина рассчитывается по формуле:

L=42м

Проверим значения:

L=R/(p*k)=29.1/(0.82*1.033)=34м

Значения отличаются из-за высокой температуры спирали, проверка не учитывает ряда факторов. Поэтому примем за длину 1 спирали – 42м, тогда для трёх спиралей нужно 126 метров нихрома 1,3 мм.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Процесс изготовления обогревателя по шагам

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее. Принципиальная схема гаражного обогревателя

Принципиальная схема гаражного обогревателя

1. Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
2. Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
3. Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
4. После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм. По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
5. Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
6. Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
7. Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
8. В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
9. С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Бетонконтакт поверх грунтовки
