Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

• Под каждым углом.
• На пересечении несущих стен и перегородок внутри строения.
• У входной части.
• Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

• Тип и масса строительных материалов, которые будут использоваться для возведения стен.
• Вес перекрытий, включая пол и потолок.
• Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
• Количество людей, которые будут проживать в доме, и меблировка помещения.
• Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Определение нагрузки на фундамент

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте

Ранее мы писали как построить каркасный дом на винтовых сваях.

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта

Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

• подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Работа со сваями после ввинчивания

Провести ввинчивание можно ручным и механизированным методом – все зависит от их длины, диаметра и особенностей грунта. После завершения рассматриваемой работы выполнятся создание ростверка.

Он может быть представлен:

1. Клееной доской.
2. Брусом.
3. Металлическим уголком или швеллером.
4. Тавровой балкой.
5. Если предстоит возведение сооружения из оцилиндрованных бревен, то ростверк также представлен этим материалом.

При выборе практически любого типа материала для создания обвязки следует уделять внимание его защите. Примером назовем натуральное дерево – его пропитывают битумной мастикой и другими веществами, которые не позволяют развиваться гнили

Что касается металла, то он покрывается лакокрасочными материалами для предотвращения образования коррозии на поверхности.

Зачастую сваи изготавливают из металла и покрывают их защитным слоем для того, чтобы исключить вероятность появления коррозии на поверхности. Однако в зоне соприкосновения грунта с воздухом следует провести дополнительную обработку, так как именно здесь материал подвержен наибольшему воздействию.

В заключение отметим, что трудности по возведению рассматриваемого фундамента могут возникнуть только в ввинчивании свай, остальные работы просты и выполнены при наличии стандартного строительного инструмента. Перед выполнением монтажных работ следует составить тщательный план действий, который будет содержать точные результаты различных проводимых расчетов, в том числе рассматриваемых.

Работа со сваями

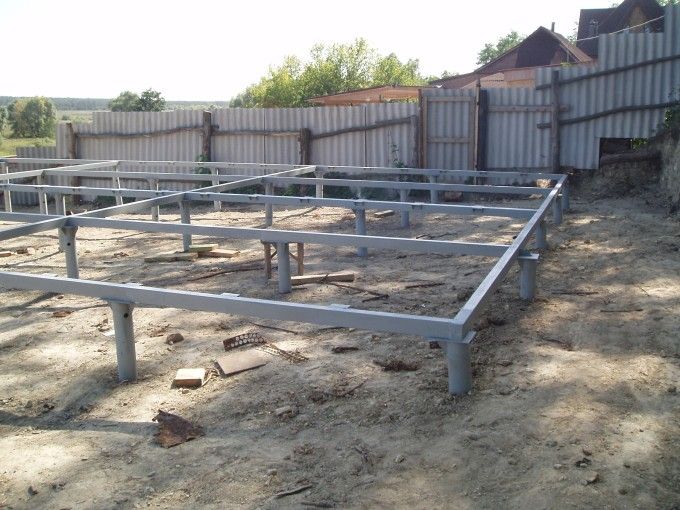

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Предлагаем ознакомиться Как выбрать и сделать фундамент под баню

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

• Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
• Удлинение неровно ввинченных свай;
• Монтаж опор меньше, чем на 1,5 м в грунт;
• Создание подготовительных отверстий для опор в земле глубже 50 см;

Каким должно быть расстояние между винтовыми сваями

Гарантировать отличные технико-эксплуатационные характеристики новому зданию можно только за счет обустройства для него хорошего основания, полностью соответствующего параметрам грунта, климатическим условиям в регионе и весу нового объекта. Сегодня большой популярностью пользуются свайно-винтовые фундаменты, характеризующиеся доступностью, долговечностью и стойкостью к внешним воздействиям. Чтобы правильно установить опорные элементы под дом, необходимо предварительно разобраться в том, какое должно быть расстояние между винтовыми сваями, чтобы нагрузка по ним распределялась равномерно?

Расчет расстояния между сваями

Собираем нагрузки

ОБРАТИТЕ ВНИМАНИЕ!

Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

300 : 5 = 60 шт.

60 : 40 = 1,5 м.

Сбор информации для проектирования

Несущая способность винтовой сваи

Критически важными показателями, влияющими на количество необходимых опорных элементов, являют несущая способность грунтов и действующие на фундамент нагрузки.

Теоретический расчёт свай по грунту

Для проведения анализа проводят разведочные выработки грунта в месте строительства. Согласно п.5.5. Свода Правил если нагрузка на куст свай будет превышать 3 Нм, то шурф бурят на глубину 5 метров ниже опорного конца.

На лёгких грунтах — насыпных, песчаных, слабоглинистых и набухающих — бурение проводят до подстилающих плотных пород, на которые будут опираться сваи.

Для самостоятельного расчёта количества опор «по грунту» произвести не всегда возможно, для этого надо обладать инженерными знаниями.

Формула выглядит так: F = Yc * (Ycr * R * A + U * ∑ Ycri * f * l).

Обозначения параметров:

• F — несущая способность;
• Yc, Ycr, Ycri — коэффициенты из таблиц Свода Правил;
• А — площадь опоры;
• U — периметр стенок сваи;
• F — сила трения боковых стенок;
• R — несущая способность грунта, полученная по таблице или в результате натурных испытаний;
• L — длина сваи.

Подставив требуемые значения в формулу, вычисляют, какую нагрузку способна выдержать одна опора.

Инструментальное измерение параметров грунта

Существуют способы опытным путём определить несущую способность грунтов.

Метод статических нагрузок заключается в проведении следующего комплекса работ:

1. На стройплощадке устанавливают пробные стойки фундамента, выдерживают время для набора прочности, если свая буронабивная.
2. Прикладывают к опоре нагрузку от ступенчатого домкрата.
3. Точными измерительными приборами замеряют усадку после приложения нагрузки.
4. По специальному алгоритму и таблицам вычисляют несущую способность.

По опыту строителей такой способ считается наиболее точным.

Метод динамических нагрузок предусматривает ударные нагрузки на контрольную сваю с одновременным замером усадки основания после каждого воздействия. По результатам получают искомую величину максимальной возможной нагрузки.

Зондирование с помощью пробной сваи и установленных к ней датчиков позволяет получить данные по сопротивлению каждого слоя грунта, если они неоднородные.

Вычисление нагрузки

Нагрузка стен и перекрытий на фундамент

Полную нагрузку на фундамент определяют расчётным путём.

Складывают:

• массу свай и ростверка;
• вес стен, перекрытий, кровли;
• снеговую, ветровую и эксплуатационную нагрузку.

Удельные веса строительных материалов можно получить из справочников и данных производителей.

Снеговая нагрузка принимается по результатам многолетних наблюдений в регионе постройки. Значения отражены в строительных справочниках.

Для регионов с сильными ветрами давление потоков воздуха составляют значительные величины. Пренебрегать ими при расчётах нельзя, особенно для крыш с крутыми скатами.

Под эксплуатационной нагрузкой понимают массу людей, проживающих или находящихся в доме временно. Добавляют вес предметов мебели и бытовых электрических и сантехнических приборов.

21.11.2019

Выбрать шаг

Свайное поле с ростверком Строительными нормами рекомендуется принимать расстояние между сваями в установленном минимальном и максимальном пределе. Отклонения приводят к такому результату:

1. Уменьшение. Близко расположенные элементы начинают работать как куст по наружному периметру подошвы (или боковой поверхности), что уменьшает суммарную несущую способность за счет повышения давления на грунт в этом месте. Забивные опоры влияют друг на друга наиболее сильно. Сокращать просвет не следует. Может просто не войти на всю расчетную глубину.
2. Увеличение. Растут искривляющие воздействия на связывающий все точки элемент фундамента (ростверк, плита, венец). Надо наращивать его толщину. Сама труба работает как одиночная стойка, быстро разрушается место контакта по подошве.

Минимум

Выдерживать просвет меньше, чем 2 диаметра опоры строительные сборники не разрешают. Исключение составляют наклонные варианты установки. У них расстояние зависит от угла наклона. В среднем принимают 1,5 Ø трубы. Минимальное расстояние по центрам установки при требовании в 3 Ø составит 1 м. Расположение опор на самом малом просвете не всегда повышает устойчивость дома. Взаимное влияние снижает равномерность компенсации нагрузок на подошву.

Исключения:

• на песчаных грунтах бетонные изделия располагают на минимуме 4 Ø;
• деревянные ставятся с минимальным шагом 0,7 м независимо от Ø;
• минимальный шаг для железобетонных столбов – 0,9 м.

На проседающих, насыпных, подрабатываемых почвах, в сейсмических районах, в расчете свайного фундамента учитывают дополнительные горизонтальные, искривляющие перемещения грунта, вводят поправочные коэффициенты.

Максимум

Правильный расчет расстояния между сваями — залог устойчивости здания Наибольшее расстояние между столбами берется по прочностной способности связывающих горизонтальных балок. Эта часть фундамента не должна изгибаться больше определенного значения.

Стандартами принята величина отступа в 5-6 Ø стойки. Так, расстояние между винтовыми ВС108 не меньше 1 м и не больше 2 м. Буронабивной тип (с подошвой 0,4 м) – 1,2 м на минимуме и 2,4 м на максимуме.

У одноэтажных построек просвет составляет:

• срубы из бревна или бруса – 3 м;
• каркасные и сборно-щитовые – 3 м;
• пазогребневые блоки, газобетон и шлакоблок – 2,5 м;
• кирпичные – 2 м.

В расчете расстояния между сваями двухэтажных домов шаг можно уменьшить. Внутренняя несущая стенка, с загрузкой перекрытия по сторонам, требует 30% сокращения шага между элементами.

Вопрос уменьшения количества свай за счет увеличение шага рассматривать надо

Но, следует принять во внимание то, что возникающий расход материалов на повышение жесткости балок или ростверка обычно не дает никакой экономии

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

                           Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из  необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

                    Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать  необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время.  важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Одним из самых распространённых вариантов основания на сегодняшний день является свайный фундамент. Фундаменты на сваях известны уже очень давно. Впервые сваи стали применять при возведении мостов где безусловно требовалась надёжность и качество.

В этой статье мы рассмотрим какое же расстояние должно быть между винтовыми сваями у каркасника.

В древней Руси на деревянных сваях зачастую возводились церкви. Фундамент на сваях используется для пучинистых и насыпных участков, при крайне ненадёжном составе верхнего грунта, который содержит глину, сильно насыщен водой, перегноем, торфом и т.д. Его применяют на различных грунтах, не беспокоясь о том, что может произойти неравномерная усадка.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров),
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки,
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания,
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Зависимость размера оголовка от диаметра опоры

Типовой размер винтовой части свай имеет ширину и высоту, равные 25 см. Как правило, для оголовков используют высокопрочную сталь (09Г2С, 3СП5 и другие марки). При этом толщина конструктивного элемента должна составлять не меньше 4 мм. Зависимость между основными параметрами лопасти отражена в таблице:

Параметры винтовой части сваи, мм
D внутренний	D внешний	шаг гибки лопасти
57	200	3
89	250	4
108	300	5
133	350	6

Внутренний диаметр оголовка должен соответствовать размеру сечения сваи. Для различных нужд используют определенные типы оголовков, которые отличаются раскроем конуса. Для сложных грунтов используют сваи с усиленными удлиненными лопастями.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Варианты размещения свай и их назначение

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

• Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
• Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
• Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
• Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

При строительстве стандартных каркасных частных домов, не отличающихся огромной массой, практически всегда используется одиночное или ленточное размещение свай.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.
