Кабель для интернета: разновидности, устройство + на что смотреть при покупке провода для интернета

Инструменты для работы

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Правила прокладки кабеля

Существуют определенные правила прокладки интернет-кабелей. Их нужно учитывать в процессе работы. Многие владельцы домов и квартир после подведения провода в квартиру оставляют роутер в непредназначенных для этого местах. Прибор стоит на виду, что повышает вероятность его механического повреждения.

Также не стоит оставлять незащищенные провода на стенах и тем более на полу. Это может привести к их случайному обрыву. Поэтому коммуникации следует прятать либо под слой штукатурки, либо в специальные кабель-каналы. Это значительно улучшит эстетику помещения. Провода, открыто проходящие по стене, ухудшают общий вид интерьера.

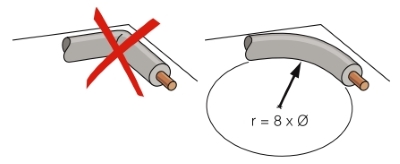

Также следует запомнить, что провод для подключения интернета нельзя проводить вместе с силовым кабелем. Они должны находиться на расстоянии друг от друга, даже если проходят в одном направлении. В противном случае при перегреве электрического провода повредятся и сетевые коммуникации. Провода этих типов могут пересекаться под прямым углом.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Зачем нужен роутер

Как я сказал выше, отправной точкой компьютерной сети квартиры считаем кабель интернет провайдера, введенный в вашу квартиру. Задача компьютерной сети квартиры распределить общий доступ между девайсами квартиры.

Решает эту задачу, основной прибор локальной сети, называемый роутер или маршрутизатор. Задача роутера обеспечить подключение N-количество LAN линий квартиры для доступа к одной внешней линии связи.

Как вы уже поняли, с одной стороны, роутер подключается к внешней компьютерной линии. С другой стороны к нему подключаются локальные компьютерные линии квартиры LAN/1-LAN/N.

Так как роутер это не только разветвитель, а сложное устройство выполняющее массу основных и дополнительных задач, для его питания требуется электропитание 220В. Мощность роутера слишком мала, чтобы говорить об особых требованиях для электропроводки розетки роутера.

Стоит отметить, что при большом количестве устройств в квартире, и нехватке LAN портов роутера, делается масштабирование компьютерной сети при помощи так называемых коммутаторов или switch. Для выполнения ряда дополнительных задач, коммутаторам также требуется электропитание.

Частичная замена проводки

Простое улучшение проводки в одной комнате, в первую очередь снизит нагрузку на оставшуюся часть квартиры, а во-вторых это позволит сделать в квартире частичный ремонт. Больше всего это подходит жителям хрущовок, коммуналок, общежитий и сталинских домов. А также нескольким семьям, живущим на одной жилплощади. При отсутствии возможности заменить всю проводку, в первую очередь необходимо задуматься о частичной замене.

Приоритеты работ для улучшения состояния существующей или аварийной проводки:

• Замена пробок на автоматы
• Установка УЗО
• Прокладка отдельных линий от щита
• Переборка распаечных коробок
• Замена розеток и выключателей
• Замена приборов освещения и ламп

Алгоритм обжима витой пары своими руками

Разобравшись с распиновкой, можно приступать непосредственно к работе. Первым делом, следует аккуратно снять наружную изоляцию примерно на 15 мм, не повредив при этом ту, что находится на жилах. Она снимается достаточно легко, поэтому вряд ли возникнут проблемы. После этого необходимо расположить жилы по цветам, согласно маркировке, расправить их, чтобы они разместились между большим и указательным пальцем руки в один слой.

Располагаем жилы согласно распиновки, зажав их в один слой

Сразу становится ясно, что длина их отличается, поэтому, при помощи бокорезов, их нужно выровнять, укоротив при этом до 1 см от края внешней изоляции. Далее, жилы вставляются в коннектор так, чтобы каждая из них расположилась по своей бороздке, до упора

Нужно обратить внимание, чтобы часть внешней изоляции зашла в коннектор. В противном случае, витая пара вытаскивается назад, жилы подрезаются, всё повторяется сначала

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

У основания коннектора есть поперечная полоса, призванная поджать витую пару именно за внешнюю изоляцию. Её нужно продавить при помощи обычной шлицевой отвёртки, после чего коннектор можно отпустить. Теперь, если его не дёргать, жилы из контактных пазов не выйдут.

Прокол изоляции и создание качественного контакта

Если по совести, то обжим витой пары нужно производить при помощи кримпера. Это специальный инструмент, который вдавливает снаружи все контакты одновременно. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в результате чего создаётся плотный и качественный контакт. Однако кримпер – это такой инструмент, который имеется не у каждого. А значит, необходимо понять, как обойтись без него.

Изначально контакты выпирают вверх, а после обжима уходят внутрь коннектора

Для работы понадобится всё та же шлицевая отвёртка. Коннектор необходимо положить на жёсткую поверхность так, чтобы контакты оказались сверху. После этого каждый из них продавливается внутрь. Делать это нужно предельно аккуратно, чтобы не сломать корпус коннектора или не загнуть вбок контактную планку.

После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

Так выглядит готовое качественное соединение

Открытая проводка

Прокладка интернет-кабеля может быть выполнена уже после проведения ремонта. Чаще всего для этого применяют кабель-каналы или плинтусы. В первом случае провод проходит по поверхности стены. Сначала монтируется профиль кабель-канала. В него устанавливается провод. Декоративная накладка закрывает коммуникации.

Также популярным способом является прокладка кабеля в специальных плинтусах. В них также есть кабель-каналы. В продаже представлены модели, в которых создано сразу несколько каналов. В этом случае в плинтусе могут проходить параллельно электрический, телевизионный и сетевой провода. Каждый будет находиться в своем отделении.

Это простой, но эффективный способ, позволяющий быстро провести кабель к соответствующим устройствам в квартире.

Видео-инструкция

Схема распределительного щита 380 В и 220 В с подключением генератора

Витая пара в квартире: разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т.д.).

Разводка интернет кабеля

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом. Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона. В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель. В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля. В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Как спланировать встроенный шкаф вместительным, но не громоздким

Проектирование домашней сети

Первое – выбор точки входа. Затем определяемся с расположением основного коммутационного ядра сети -маршрутизатора с точкой доступа Wi-Fi. Предпочтительно выбирать для него легкодоступное место в центре квартиры – на стене комнаты или коридора, с учётом планировки квартиры. К этому месту тянем провода от точки входа.

Лучший вариант – использовать одно производительное устройство (с некоторым запасом мощности) на всю квартиру. По возможности рядом следует располагать сетевые накопители с домашним архивом-библиотекой, подключая их напрямую к центру сети, обеспечивая их доступность с любого устройства в квартире на высокой скорости.

Следующий, завершающий этап – раскладка лучей кабельных трасс по всем помещениям квартиры для устройств проводного подключения и настройка Wi-Fi для беспроводных устройств. Желательно, чтобы между источником и приёмником сигнала было минимальное расстояние

и отсутствовало какое-либо дополнительное сетевое оборудование или усилители, например Wi-R-повторитель. Это увеличит надёжность системы. Собственно, вот и всё, что нужно!

Рассмотрим основные ключевые моменты, связанные с проводными и беспроводными сетями, провайдерами услуг.

А что на входе?

Ключевой момент – точка входа инженерных сетей в квартиру. Чаще всего это подключение к сети Интернет с помощью витой пары или оптического кабеля, реже применяют коаксиальные кабели или иное специальное оборудование.

Обычно провайдер предоставляет подключение до двери абонента и пользователь вынужден решать вопрос дальнейшей прокладки кабельной трассы до центра сети. Организация кабель-канала, вписанного в интерьер, исключит неприятные сюрпризы.

Однажды я был свидетелем того, как монтажник, выполнявший проводное подключение, на глазах у изумлённых жителей квартиры, со словами «Вид не портит!» степле-ром на самом видном месте, по обоям, пригвоздил провод по всему периметру коридора…

Итак, не забудьте уточнить у выбранного провайдера, какое оборудование будет установлено на входе в вашу квартиру, определите его место установки и начните проектирование кабель-канала до центра сети. При этом учитывайте: к оборудованию провайдера потребуется подвести питание ~ 220 В.

Небольшое уточнение: в случае если расположение Wi-Fi-роутера провайдера неблагоприятно, его радиомодуль можно отключить и использовать свой из центра сети.

Монтаж и сборка щита

Монтаж щита можно перенести в любой временной интервал во время замены проводки. Лучше всего производить монтаж щита после черновой отделки (например отштукатуривания стен). Сборка щита производится в любое время, но перед установкой розеток и выключателей, для удобства пуско-наладочных работ.

Сборкой щита занимается квалифицированный электрик с допуском. Для щитовой мы используем только качественные сертифицированные материалы (автоматы, УЗО, диффавтоматы, реле контроля напряжения, рубильники, счетчики). По желанию заказчика можно использовать и более дешевые отечественные аналоги. Также, за дополнительную плату, возможно подключить стабилизатор напряжения к щитовой (стабилизатор требует дополнительного места рядом с щитом).

Замена проводки

Мы можем: поменять старую проводку на новую, на любом объекте и в любых объемах; с нуля заложить всю электрику и слаботочку; частично поменять проводку в одной комнате; полностью собрать или перебрать электрощитовую. Проводимые нами работы соответствуют всем строительным нормам и правилам безопасности. Учитываются особенности каждого объекта, и индивидуальные пожелания заказчика. Мы успешно координируем все наши действия с архитекторами, дизайнерами и строителями. Зная всю специфику отделки помещения под ключ, мы соблюдем все временные регламенты, и всегда сдаем все объекты в срок. Почитайте наши отзывы.

• Стоимость замены проводки в однокомнатной квартире

Установка розеток и выключателей

Монтаж всех электроустановочных изделий, производится только на чистовую отделку. То есть после покраски, поклейки обоев, укладки плитки или др. При необходимости устанавливаются временные розетки и выключатели.

Установка выключателей совмещается с установкой временных источников освещения (лампочек Ильича), для проверки стабильности работы всей системы.

Выключтели подбираются в зависимости от пожеланий заказчика или проекта. Так как существуют различные модификации выключателей: проходные, на веревочке, с подсветкой, диммеры, радио выключатели, бесконтактные и т.п.

Все светодиодные ленты, трансформаторы и инсталляции с использованием диодов, также монтируются на чистовую отделку.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.  Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

• UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
• FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
• STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
• S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
• U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
• SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.
