Принцип работы фотодатчика (фотореле) для уличного освещения

Содержание:

Водяные печи Булерьян
Схема подключения фотореле
- Подключение фотореле, имеющего выносной датчик
- Как настраивать фотореле
Вопрос – ответ
Выбираем модель фотосенсора с учётом технических характеристик
Достоинства и недостатки датчиков света
Подбор фотореле для освещения на улице
- Технические параметры – на что смотреть
- Важны ли дополнительные функции
Технические характеристики
Вопрос – ответ
Как настроить фотореле для уличного освещения
Астротаймер
Схема подключения и установка
Технические характеристики
Навигация по записям
Где поставить
Фотореле, их виды, применение, схема подключения
Типы устройств

Водяные печи Булерьян

Схема подключения фотореле

Фотореле для уличного освещения: критерии удачного выбора и тонкости монтажа

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Вопрос – ответ

Схема подключения фотореле для уличного освещения

Вопрос: Погасла лампа после нескольких часов работы прибора.

Ответ: Возможно, перегорела лампа или сгорел предохранитель. Необходимо учитывать пусковые токи. Прибор использовать с меньшей нагрузкой. Придется приобретать более мощный прибор.

Вопрос: Установил проверенный ФР-16 А, через сутки перестал работать. Свет горит все время, днем светодиод гаснет.

Ответ: Очевидно, проходящий ток превысил номинальный, и контакты залипли. Сам прибор должен быть исправен. Замените реле на более мощное (24 вольта). Ставьте автовключатель. Учитывайте пусковые токи.

Вопрос: Лампа освещения постоянно мигает.

Ответ: Неправильно установлен прибор. Он ловит свет от светильника. Установите его в другом месте, где на него не будет попадать свет.

Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.

Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.

Вопрос: Почему прибор срабатывает на свет фар автомобилей?

Ответ: Подобным образом срабатывают модели, не обладающие задержкой выключения (ФР-2Э, ФР-7А, ФР-8А, ФБ-2, ФБ-5). Если установить сенсор выше (уровень 2 этажа) все будет работать нормально. Настройка при этом должна быть не менее 20 ЛК.

Вопрос: Нужно чтобы свет включался раньше.

Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.

Вопрос: В прибор попала вода.

Ответ: Самая распространенная ошибка при установке прибора. У гермопыльника по диаметру, обрежьте кольцо. Отверстие для провода должно быть меньше его диаметра в два раза. Тогда плотность в этом месте увеличится, не давая проникать влаге.

Выбираем модель фотосенсора с учётом технических характеристик

Как подключить и настроить реле времени для уличного освещения

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Достоинства и недостатки датчиков света

Сумеречный выключатель отслеживает уровень освещения (яркость) на улице, при надобности включает, выключает лампы.

Исходя из практики, установка фотореле имеет некоторые преимущества:

автоматическое включение уличного освещения;
точность срабатывания сокращает период работы осветительных приборов, а значит и затраты на электричество;
программируемые устройства позволяют выставлять индивидуальные настройки.

Недостатки:

в связи с низким классом защищенности устройства происходит скорое окисление контактов, поломка;
для правильного функционирования корпус нуждается в периодическом очищении.

При наличии в системе датчика движения подсветка появляется автоматически после приближения человека

Обратите внимание! В местах, не требующих постоянного освещения, сумеречный выключатель комплектуют датчиком движения. Тогда лампы загораются, начинают реагировать лишь в случае приближения человека

Такое дополнение повышает экономию электроэнергии, отличается безопасностью.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Технические характеристики

Максимальная нагрузка фотореле 1000-2300 Вт, номинальное рабочее напряжение 220 В, пределы срабатывания фотореле 2-2000 люксам. Перед покупкой устройства важно знать, на что нужно ориентироваться, так как от этого зависит долговечность работы. Сейчас в России самые популярные устройства от производителей ИЕК, TDM, EKF и др. Компания ИЕК предлагает фотореле ФР-601 и ФР-602 со степенью защиты IP44

Эта степень защиты делает возможным их эксплуатацию под открытым небом, так как IP44 защищает от падающих в разных направлениях брызг. Порог срабатывания эти устройств находится в пределах 5-50 лк. Рабочие температуры -25…+40 градусов

Сейчас в России самые популярные устройства от производителей ИЕК, TDM, EKF и др. Компания ИЕК предлагает фотореле ФР-601 и ФР-602 со степенью защиты IP44. Эта степень защиты делает возможным их эксплуатацию под открытым небом, так как IP44 защищает от падающих в разных направлениях брызг. Порог срабатывания эти устройств находится в пределах 5-50 лк. Рабочие температуры -25…+40 градусов.

Вопрос – ответ

Вопрос: Погасла лампа после нескольких часов работы прибора.

Вопрос: Лампа освещения постоянно мигает.

Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.

Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.

Вопрос: Почему прибор срабатывает на свет фар автомобилей?

Вопрос: Нужно чтобы свет включался раньше.

Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.

Вопрос: В прибор попала вода.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

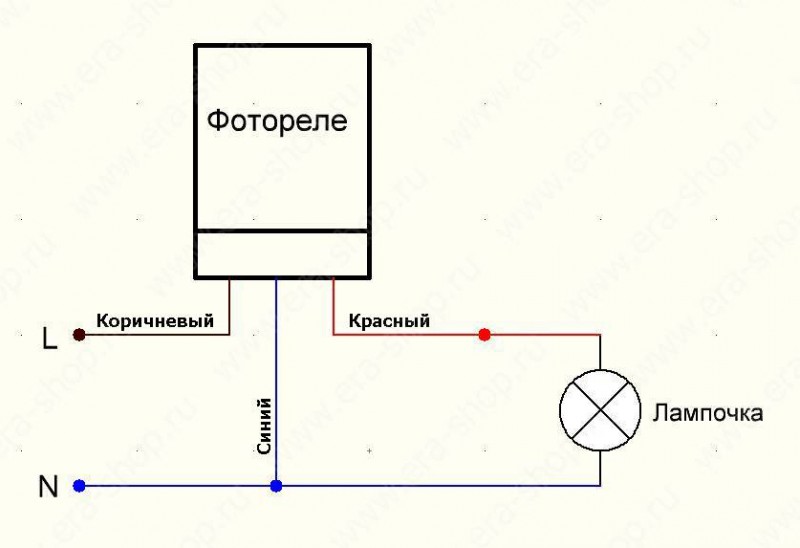

Фотореле имеет три провода различного цвета:

Красный – выносной, коммутирующий провод.
Коричневый – фазный провод.
Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

Подключение “фазы” осуществляется к красному проводу устройства.
Подключение “0” производится к синему проводу.
Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Технические характеристики

В их перечень входят:

номинальное напряжение;
необходимая частота сети;
коммутируемая цепь;
сектор срабатывания;
потребляемая мощность;
подключаемый тип проводов (их диаметр);
допустимые скачки напряжения (колебания сети);
границы допустимых температур;
уровень рабочей освещенности (регулируемый);
размер прибора и вес;

Кроме основных характеристик, существуют и индивидуальные особенности каждого устройства.

Представляем таблицу с указанием данных, отличающих одну версию от другой:

ФР 2э обладает расширенным функционалом

ФР 3 смешанный тип, рабочее напряжение 220 вольт

ФР 7 работает при температуре – минус 100 градусов по Цельсию

ФР 7н имеет модель 7, корпус – Н

ФР 7е используется только в электрощите

ФР 7э в комплект входит регулируемый датчик

ФР 9м не подходит для ламп высокой мощности

ФР 10т идет в комплекте для внутреннего и наружного освещения

ФР 75а имеет широкий круг применения для разных типов освещения

TW 1 обладает сигнализацией

IEK ФР 601 выдерживает нагрузку до 2200 Вт

ФР 602 используется при однофазном типе подключения до 230 В/50 Гц

ФР 606 может комбинироваться с датчиками движения и таймером

ФРЛ 01 имеет несколько уровней защиты

ФРЛ 02 потребляет мало электроэнергии, надежен в эксплуатации

ФРЛ 03 имеет три уровня работы

ФРП 1 имеет 4 транзистора

ФР 2 имеет малые габариты в сравнении с аналогичными образцами

ЛРХ 02 распространенный тип, имеет 2 режима работы

AZ 112 автомат высокой чувствительности

Люкс 2 надежный и качественный элемент

ИЭК обладает высокими техническими характеристиками

АВВ высокое качество и надежность

АС 3 имеет переключатель и три режима работы

LPX 03 обладает высокими техническими данными

Навигация по записям

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
Минимизировать возможность попадания света фар.
Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.
Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

Фотореле с выносным фотоэлементом (рис. 1)

Фотореле, имеющее регулировку порога срабатывания (рис. 2)

Фотоэлемент внутри корпуса, снабженный таймером (рис. 3)

Фотоэлемент внутри корпуса (рис. 4)

К основным техническим характеристикам относятся:

номинальное напряжение сети
номинальная частота сети
коммутируемый ток
диапазон срабатывания
мощность потребления от сети
максимальный диаметр подключаемых проводов
габариты
масса
допустимые колебания сети
диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Типы устройств

Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. Монтаж устройства проходит под открытым небом.
Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Корпус с фотореле устанавливайте в месте, где не будет помех для проникновения света деревья, постройки.
Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
Подскажите, что это может быть за проблема, и какие фотореле не умирают от пониженного напряжения?
Установка и настройка своими руками: пошаговая инструкция Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.
LXP от р.
Можно выбрать и более высокий класс для лучшей надежности.
Фотореле ФР-602 от IEK для уличного освещения. Схема подключения и принцип работы

Статья по теме: Выключатель эра 12 как подключить
