Схема организации отопительной системы в двухэтажном доме

Содержание:

Расчет элементов системы отопления

Чтобы произвести расчет отопительной системы, нужно изготовить план отопления двухэтажного дома

При этом важно не только выбрать тип системы и продумать разводку, но и рассчитать мощность котла

Обычно рекомендуют воспользоваться принципом, что на каждый квадратный метр отапливаемой площади нужна мощность котла в 100 Вт. Этот принцип не учитывает важные параметры самой постройки и ее теплопотери.

Лучше выполнять расчет отдельно по помещениям с учетом следующих параметров:

  • назначение комнаты;
  • ориентация ограждающих конструкций помещения (и их количество);
  • габариты и количество оконных проемов (какие стеклопакеты);
  • учитывают наличие или отсутствие дверей;
  • обязательно делают расчет мощности по площади.

За основу такого расчета берется описанный выше принцип, но при этом учитываются другие поправки и коэффициенты, которые влияют на комфортность помещения и позволяют компенсировать возможные тепловые потери.

Схема для отопления двухэтажного дома

Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.

Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.

Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.

Основные схемы разводки

Для стабильного функционирования системы в целом применяют несколько схем установки элементов отопления частного дома. Существующие схемы включают в себя:

  • Ленинградка.
  • Однотрубный, двухтрубный способы.
  • Лучевая/коллекторная.
  • Тёплый пол.

Ленинградка

Пример однотрубной системы отопления

Первый способ под названием «ленинградский» считается самым простым, надёжным и доступным вариантом отопления любого жилья. Название пошло от места первого применения, города на Неве. Это альтернативный вариант дешёвого и надёжного отопления в условиях экономии материалов. Отопление Ленинградка нельзя назвать экономичным, в виду того, что система является однотрубной и сложно поддается регулировки. Довольно просто реализуется своими руками.

Основу схемы составляет последовательное подключение всех радиаторов в одном трубопроводе, где будет циркулировать вода. Пройдя весь цикл (круг) вода из дальнего радиатора, уже остывшая, возвращается сразу в центральный нагревательный контур (котёл). Таким образом, однотрубная схема отопления частного дома «ленинградки» позволяет осуществлять циркуляцию естественным путём, согласно законам физики. А простота конструкции, с наличием малого количества элементов разводки, труб, переходников, метизов, делает её экономным вариантом.

Однотрубная и двухтрубная система

Типовая разводка однотрубной системы отопления

Однотрубный способ подключения, работает с использованием одной трубы. Главное преимущество — это минимизация материалов, а значит и затрат на приобретение. Подача горячей и остывшей воды осуществляется по однотрубному контуру. Минусом данного способа, является постепенное, каскадное охлаждение теплоносителя при проходе каждого радиатора отопления. Поэтому для увеличения тепла приходится устанавливать дополнительные батареи.

Двухтрубный вариант отопления дома предусматривает подачу горячей воды в радиаторы, а возврат остывшей из последней батареи, осуществляется по другой трубе. Такой способ существенно увеличивает качество отопления в помещении, позволяет поддерживать во всех радиаторах постоянно горячую воду. Без эффекта постепенного остывания. Явный минус — это увеличение метража материала (труб), усложнение интеграции двухтрубной системы своими руками при монтаже.

Лучевая разводка

Схема лучевой системы отопления

В последнее время популярным способом считается установка лучевой/коллекторной разводки отопления частного дома. Коллектор играет роль распределителя, в котором установлены две своеобразные «гребёнки». В одну поступает горячая вода и распределяется далее по системе. В другую гребёнку возвращается остывшая вода, и направляется обратно для нагрева. При таком способе радиаторы подключаются параллельно. Способ требует обязательного применения циркуляционного насоса. Очевидным плюсом считается возможность управления микроклиматом в доме из одного места.

Теплый пол

Тёплый пол можно назвать «родственником» коллекторного варианта. Так как установка того и другого должна проводиться в процессе строительства или ремонта. Разводка обоих вариантов предусматривает монтаж труб в стяжку пола. Тёплый пол предназначен для обогрева стяжки самого пола и считается основным вариантом обогрева. Согласно методу установки тёплый пол может быть водяного типа, инфракрасный тёплый пол, с применением электрических обогревателей.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Классификация двухтрубных систем

Двухтрубные системы имеют различные варианты монтажа и могут различаться типом расширительного бака (открытая и закрытая разводка), способом крепления (верхняя и и нижняя), вариантами компоновки (вертикальная и горизонтальная система) и способом подачи теплоносителя (тупиковая и последовательная разводка).

Открытая и закрытая разводка

Любая система отопления является замкнутым контуром, в котором присутствует расширительный бак. Он необходим, так как теплоноситель при нагреве расширяется, что приводит к повышению давления в трубах.

При использовании открытой разводки в контур устанавливается бак, у которого есть контакт с атмосферой, благодаря чему стабилизируется давление в системе, но часть жидкости при этом испаряется, и потому так важно регулярно контролировать объем воды, что создает дополнительные проблемы при обслуживании системы. Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака.

Основное отличие закрытой разводки – это наличие в отопительном контуре расширительного бака, у которого нет контакта с атмосферой. Бачок мембранного типа эффективно справляется с компенсацией высокого и низкого давления в системе, а также позволяет использовать для отопления антифризы и гликоли.

В закрытой разводке всегда стабильное давление, что исключает выход насоса и котла из строя, и продлевает срок эксплуатации отопительного оборудования.

Возможность использования антифриза предотвращает замораживание теплоносителя в зимнее время – это еще один бонус от использования закрытой разводки.

Вертикальная и горизонтальная система

Двухтрубная система отопления бывает горизонтальной и вертикальной.  Горизонтальная организация используется в одно-двухэтажных постройках, а для стравливания воздуха из контура на радиаторах применяются краны “Маевского”.

Преимущество горизонтальной компоновки – это простота установки и минимальные расходы на комплектующие. Недостаток один – высокая вероятность завоздушивания системы.

Вертикальная компоновка чаще используется в многоэтажных домах. Её главное преимущество – это вывод воздуха из контура отопления в автоматическом режиме.

Воздушные карманы уходят по трубам вверх, где стравливаются через выпускной вентиль или расширительный бак. Подключение к стояку осуществляется на каждом этаже по отдельности, что повышает надежность и эффективность отопления.

Верхняя и нижняя разводка

В двухтрубной системе отопления используется верхняя и нижняя разводка. В первом случае система отопления крепится под потолком, а к радиаторам, закрепленным возле окон и дверей балкона (зоны скопления холодного воздуха), идут ответвления от основного контура. В нижний, отводной контур отопления поступает остывающая в ходе циркуляции вода.

Верхняя разводка рекомендована для больших помещений, где качество отопления доминирует над интерьером. В жилых домах этот тип разводки практически не применяется.

При нижней разводке подающие и отводящие каналы расположены около пола, что делает трубы незаметными. Выделим следующие преимущества такой организации:

  1. Простота монтажа,
  2. Патрубки батарей и точки разводки находятся на одном уровне,
  3. Монтаж идёт на одном уровне и требуется минимальный расход труб.

Попутная и тупиковая системы

В двухтрубных отопительных системах используется попутная и тупиковая подача теплоносителя. Разнонаправленная подача горячей воды и обратки применяется при тупиковом способе отопления. При такой схеме контура монтируются байпасы, а батареи закрепляются на замкнутых участках, что позволяет выключать каждый из радиаторов без нарушения работы отопления.

Попутная система называется петлей Тихельмана

В этом случае проще производится балансировка и настройка, что особенно важно при большой длине отопительного контура. Теплоноситель движется в попутном направлении, что повышает КПД отопительного контура. https://www.youtube.com/embed/0y70p0Imahk

Эффективность схем с принудительной циркуляцией

Полноценно функционировать превалирующая часть современных отопительных систем может только при создании искусственной циркуляции, то есть такой, при которой теплоноситель движется внутри сети благодаря работе циркуляционного насоса.

Схема устройства обогревательной системы с газовым котлом в 2-этажном доме: оборудование и приборы учета установлены на первом этаже (в цоколе, в подвале), в специально оборудованном помещении с хорошей шумоизоляцией (+)

Для устройства принудительной циркуляции в здании с несколькими этажами существуют свои предпосылки:

  • установка трубопровода меньшего диаметра, что облегчает сборку разводки в целом;
  • обеспечение зональной регулировки (наряду или вместо общей);
  • наличие 2-го и более высоких этажей не влияет на эффективность обогрева;
  • снижение температуры теплоносителя без изменений параметров теплоотдачи;
  • возможность использования недорогих пластмассовых труб.

К минусам относится наличие электропитания – возможны перебои, но их легко избежать, используя резервные ИБП. Проблема более громкого шума также решается с помощью укладки слоя шумоизоляции в бойлерной.


Схема водяного отопления с принудительной циркуляцией: 1 – газовый или электрический котел; 2 – стояк; 3 – труба к расширительному баку; 4 – стояк для слива; 5 – верхняя горизонтальная разводка; 6 – расширительный бак; 7 – насос циркуляционного типа; 8 – обратная линия

Наиболее подходящее место врезки циркуляционного насоса там, где температура снижается до минимума, то есть непосредственно перед котлом, на обратной линии.

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

  • Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
  • Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
  • Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
  • Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Однако у открытого отопления есть и плюсы:

  • Не требуется следить за давлением в магистрали;
  • Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
  • Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

  • Находящийся под давлением теплоноситель быстрее прогревается;
  • Вероятность завоздушивания отопительной магистрали практически исключена;
  • Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
  • Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
  • При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Преимущества и недостатки каждой системы

Зная виды системы отопления, которые можно применить для обогрева двухэтажного дома, нужно уделить внимание рассмотрению вопроса об их преимуществах и недостатках

Система с естественной циркуляцией

Для данной системы присущи следующие преимущества:

  1. Возможность использовать отопление даже тогда, когда отсутствует электричество.
  2. Отсутствие необходимости установки циркуляционного насоса, который потребляет электроэнергию.

К недостаткам данной схемы относят:

  1. Невысокая скорость подачи теплоносителя, что замедляет обогрев помещений;
  2. Необходимость расчета уклонов при монтаже такой схемы;
  3. Порча внешнего вида помещений, так как трубы монтируются под уклоном;
  4. Невозможность использования полипропиленовых труб;
  5. Невозможность монтажа теплого пола, так как для этого понадобится установка циркуляционного насоса;
  6. Увеличенные затраты топлива на медленный прогрев помещения;
  7. Высокая стоимость работ, так как для монтажа стальных труб понадобится помощь сварщика;
  8. Высокая стоимость стальных трубопроводов. Стальные трубы дороже, чем полипропиленовые.

Несмотря на то, что многие специалисты ценят такую систему, монтаж ее в частных домах, где осуществляется бесперебойное электроснабжение, является неактуальным.

Однотрубный вариант

К преимуществам однотрубной схемы относятся:

  1. Низкая стоимость материалов, так как для ее сооружения можно использовать полипропиленовые трубы.
  2. Невысокая стоимость монтажных работ. Монтаж одной магистрали обойдется намного дешевле, чем обустройство двух труб.
  3. Гораздо проще спрятать в стену одну ветвь, нежели две.

Из недостатков следует отметить:

  1. Высокая стоимость материалов, если для сооружения конструкции будут использоваться фитинги. Понадобится много фитингов, цена которых будет превышать стоимость сооружения двухтрубной системы.
  2. Необходимость наращивания числа секций, чтобы теплоноситель достигал дальних комнат.
  3. Необходимость проведения расчета остывания воды.
  4. Трудности сооружения закольцованной магистрали, так как ее проведению мешают дверные проемы и т.п.
  5. Негативное влияние отопительных приборов друг на друга, что значительно затрудняет процесс автоматического регулирования.

Двухтрубная схема

Для двухтрубной схемы характерны следующие преимущества:

  1. Надежность.
  2. Стабильность.
  3. Возможность автоматического регулирования температуры в доме.
  4. Возможность комплексного функционирования с теплым полом.

Однако имеются у такой системы и недостатки:

  1. Потребность в глубокой балансировке при протяжении ветвей с большим количеством радиаторов.
  2. Необходимость выполнения изгибов трубопроводов для обхода дверных проемов.
  3. Стоимость сооружения такой схемы обойдется дороже, чем для однотрубной системы.

Коллекторная система

Главным недостатком такого типа системы является дороговизна ее сооружения. Однако эта дороговизна оправдана функционированием устройства. Кроме того, еще одним недостатком является трудность сооружения системы в обжитых домах, так как для этого понадобится делать капитальный ремонт.

В остальном система имеет одни преимущества, собственно, поэтому и пользуется большой популярностью. Ее можно сооружать как с индивидуальными отопительными радиаторами, так и в комплексе с теплыми полами.

Напольный вид обогрева

К преимуществам такого типа отопления относятся:

  1. Экономия энергоносителей.
  2. Равномерный обогрев помещений.
  3. Скрытость системы.

Немаловажно отметить и негативные моменты данной системы, к которым относятся:

  1. Высокая стоимость сооружения такого типа, особенно, если учитывать необходимость обогрева двухэтажного дома.
  2. Быстрота остывания теплоносителя при отсутствии его обогрева.
  3. Необходимость демонтажа бетонной стяжки при возникновении утечки воды.

Блоки ФБС: размеры и характеристики универсального строительного материала

Схемы

Если тщательно продумать схему отопления, то организовать ее можно своими руками. Как уже было описано выше, подходящей под любые условия является двухтрубная система отопления. Она легко адаптируется к различным условиям.

Для двухтрубного отопления можно легко подобрать любой вид котла:

  • твердотопливный;
  • газовый;
  • электрический.

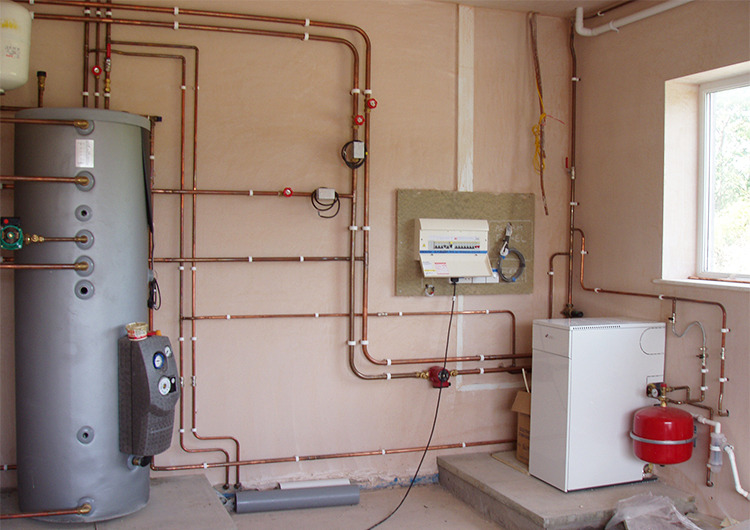

Специалисты рекомендуют использовать теплоаккумулятор при подключении к твердотопливным котлам. Это дополнение станет гарантией безопасности и даст носителю закипеть.

Мощность используемого в схеме оборудования должна быть тесно связана с площадью здания

Например, для большого трехэтажного коттеджа, кроме нагревательного прибора, важно правильно выбрать материал труб. На современном этапе пользователи чаще выбирают стальные или полимерные варианты

Рассмотрим подробнее элементы, которые могут входит в обустройство, далее.

Открытые и закрытые системы

В открытых системах в качестве расширительного бака применяется самая простая емкость, которая сообщается с атмосферой. Она устанавливается в наивысшей точке контура, поэтому попутно играет роль воздухоотводчика. Преимущества данной схемы:

  • дешевизна;
  • простота конструкции.

Недостатки:

  • Значительные теплопотери.
  • Теплоноситель испаряется (постоянно приходится подливать).
  • В рабочей среде растворяется воздух, поэтому систему часто приходится развоздушивать, к тому же коррозия труб протекает более интенсивно.
  • При избыточном давлении хотя бы в 1 атм (при использовании циркуляционного насоса) открытый бак пришлось бы поднимать на высоту 10 м.

Расширительный бак для отопления закрытого типа

В закрытой системе применяют герметичный бак с резиновой мембраной, которая подпирается сжатым воздухом. Такой резервуар можно устанавливать где будет удобно. А вот в самой верхней точке системы придется установить автоматический воздухоотводчик.

По перечню достоинств и недостатков закрытая система противоположна открытой: обходится дороже и сложнее в монтаже, но зато не требует никакого обслуживания и может работать с любым циркуляционным насосом. Только необходимо следить за давлением сжатого воздуха и при необходимости подкачивать его насосом.

3 Термины и определения

Виды отопительных систем для двухэтажных домов

Водяная система отопления частного двухэтажного дома включает целый перечень обязательных элементов, таких как котел, трубы, фитинги, датчики и контроллеры, а также ряд прочих узлов. При условии, что комплектующие были подобраны и установлены надлежащим образом, расходы на энергоносители можно сократить, получив при этом эффективно функционирующую систему.

Существует несколько вариантов отопления частного дома в два этажа:

  • с одинарным и двойным контуром;
  • с нижней и верхней разводкой;
  • с вертикальными и горизонтальными стояками;
  • с естественным или принудительным типом циркуляции теплоносителя;
  • с тупиковым или магистральным способом передвижения теплоносителя.

Какое именно изготовление подобрать в том или ином случае, будет зависеть от функционального наполнения, желаемой температуры, предпочтений и финансовых возможностей владельца дома. Очень удобной считается схема отопления двухэтажного дома с теплым полом. При этом все оборудование работает автоматически без вмешательства человека.

Рассмотрим несколько распространенных схем отопления для двухэтажных коттеджей.

Однотрубное отопление: достоинства и недостатки

Даже в горизонтальном контуре трубы можно проложить скрыто, если воспользоваться однотрубной схемой подключения радиаторов. Это самый простой и дешевый вариант, при котором отопительные приборы образуют последовательность.

При этом для их соединения используется всего одна труба, к тому же ее можно прокладывать на любом уровне (сравните со схемой двухтрубного отопления двухэтажного дома, где труба подачи обязательно должна быть выше радиаторов).

Однотрубная и двухтрубная разводка

Пользуясь такой возможностью, домовладельцы часто прячут трубы отопления в конструкции пола, вследствие чего интерьер помещения сохраняет «первозданный» вид. А если еще и установить стильные трубчатые радиаторы – дизайн комнаты приведет ваших гостей в восторг.

Однако, у однотрубной схемы системы отопления двухэтажного дома есть и существенные недостатки:

  1. К последним батареям контура теплоноситель приходит уже довольно остывшим. Поскольку при охлаждении воды газы в ней растворяются лучше, в такой системе часто имеет место самозавоздушивание. В результате на каждый радиатор приходится устанавливать воздушный дренаж.
  2. Нет возможности независимой настройки мощности теплоотдачи на каждом приборе.
  3. В случае ремонта одного из радиаторов отключать и дренировать приходится всю систему.

Недостатки, описанные в пунктах «б» и «в», могут быть устранены путем соединения входа и выхода каждой батареи обходной перемычкой с регулирующим клапаном.

Тупиковая система отопления что это такое

Системы радиаторного водяного отопления по своей конструкции являются разнообразными. В зависимости от количества магистральных линий, они могут быть однотрубными и двухтрубными, а по расположению стояков — горизонтальными и вертикальными (исходя из места прокладки подающей магистрали). В случае наличия вертикальной разводки, системы могут быть смешанными, а также с нижней и верхней разводкой. Схема прокладки магистрали определяет разделение на два вида систем: использоваться может тупиковая система отопления и система, при которой движение воды в магистралях попутное.

Каждая из отопительных систем имеет как свои достоинства, так и недостатки. Перед тем, как определиться с выбором системы при строительстве дома, нужно ознакомиться с сильными и слабыми сторонами существующих видов, ведь они могут стать определяющими в разных условиях.

1 Разновидности схем отопления

Подробная схема отопления 2-х этажного частного дома с принудительной циркуляцией — это комплекс элементов, состоящий из трубопроводов, котла, фитингов, температурных датчиков и других узлов. При правильном их выборе и монтаже расходы на обогрев жилья существенно снизятся, а жильцы будут довольны уютным микроклиматом. В настоящее время отопительная система двухэтажного дома может выполняться разными способами:

  • однотрубным и двухтрубным;
  • с верхней и нижней разводкой;
  • с гравитационной циркуляцией и принудительной;
  • со стояками горизонтального и вертикального положения;
  • с вариантом магистрального движения теплоносителя;
  • тупиковая схема.

Хозяин коттеджа выбирает самую приемлемую и эффективную систему, которая бы обеспечивала поддержание нужной температуры в доме определённый промежуток времени, была оснащена простым, функциональным и удобным управлением, давала возможность выполнения отопления по типу «тёплый пол». Оптимальным считается вариант обогрева, когда все устройства системы функционируют при помощи автоматики.

Как сделать коллекторное отопление

В последнее время все большую популярность приобретает коллекторная система отопления дома. Главной отличительной особенностью такой системы является независимая подводка ко всем отопительным приборам, что делает работу каждого из них автономной – настройка одного радиатора никак не повлияет на теплоотдачу других.

Принципиальная коллекторная схема разводки отопления двухэтажного дома выглядит следующим образом:

  • К стоякам первого и второго этажа подключаются обратные и подающие коллекторы;
  • К каждому радиаторы подводится два контура (их чаще всего прячут в стенах или под напольным покрытием);
  • На каждый коллектор и радиатор устанавливаются воздухоотводящие клапаны или краны Маевского.

Чаще всего коллекторная схема применяется в сочетании с теплыми полами – это позволяет сэкономить массу свободного пространства, что особенно важно, если здание имеет сравнительно небольшую площадь. Кроме того, прокладывая такое отопление двухэтажного дома с теплыми полами своими руками, можно сэкономить на радиаторах и стоимости работы специалистов.. Заключение

Заключение

Отопление в двухэтажных домах может обустраиваться по разным схемам, каждая из которых имеет свои особенности. В любом случае, перед тем, как сделать отопление в двухэтажном доме, сначала потребуется отобразить будущую систему в проекте, а потом грамотно выполнить каждый этап работы по ее обустройству.

СКУД: системы контроля и управления доступом

Заключение

Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
