Швеллер размеры, таблица швеллеров

Размеры швеллера №12

Некоторые особенности выбора

Таблица с размерами швеллеров экономичных с параллельными гранями полок.

Размеры швеллера экономичного (серия Э) контролируется по ГОСТ 8240-97 (данные таблиц соответствуют).

Таблица веса и размеров швеллеров

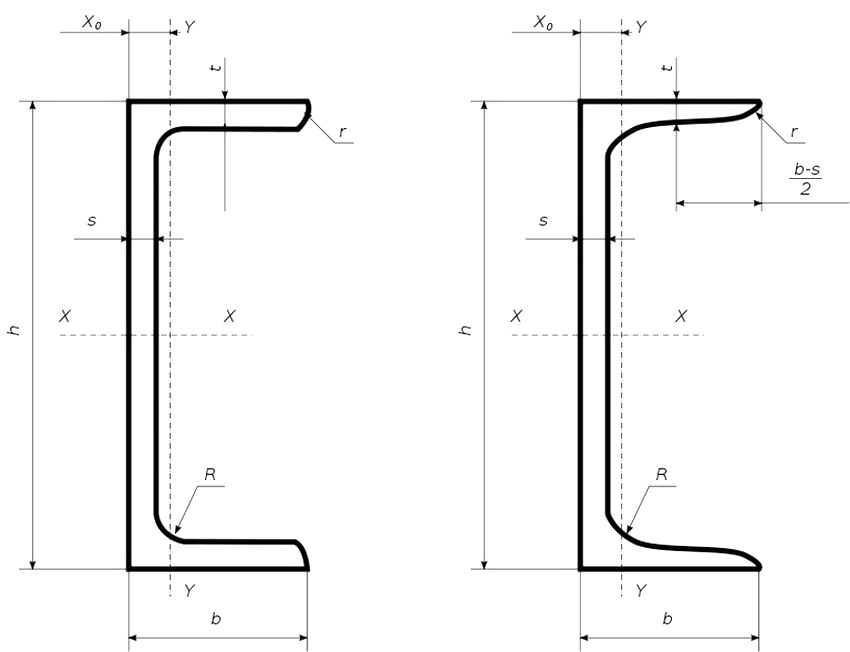

В таблицах используются следующие обозначения: h — высота швеллера, b – ширина полки, s – толщина стенки, t – толщина полки.

Швеллер представляет собой конструктивный элемент, сделанный из металла, у которого поперечный разрез образует букву «П». Он имеет стенки с полочкой. В разрезе стенка представляет собой перемычку, а полки выступают стенками. Производство выполняется по стандартизированным размерам. Таким образом высота изделия определяется высотой стенок. Рассчитать вес швеллера можно на нашем калькуляторе. Ниже представлены таблицы ГОСТ для подбора нужных значений.

Изделие производят из стального проката. При изготовлении используется метод горячей прокатки. Для этого применяются сортовые станки. Внутренние грани полочек сделаны с небольшим уклоном или выполнены параллельно друг другу. Отметим, что номер швеллера указывает высоту изделия.

Швеллеры используются везде, где требуется проведение строительных работ. Также они применяются в автомобильной отрасли. Однако, там используются специальные типы швеллеров. Часто его могут использовать для армирования ж/б конструкций или как самостоятельный материал, позволяющий делать каркасы, перекрытия и пандусы.

Видео урок: Шьем летнее одеяло

Что такое швеллер и его виды

Так выглядит швеллер

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

Некоторые размеры алюминиевого швеллера

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

Стоимость

Цена горячекатаного швеллера 16 ГОСТ 8240-97 зависит от следующих параметров:

• Мера длины;
• Цена одного метра;
• Масса одного профиля;
• Способ и условия доставки.

Цена оптовой партии зависит от того, сколько изделий содержится в 1-ой тонне и каков остаток (балка меньшего размера есть в каждой партии, так как деление не приводит к целому числу). В московском регионе цена за тонну или за метр на швеллер марки 16 начинается от следующих значений:

• С параллельными полками: от 29800 руб/т при длине 9 м; от 26680 руб/тонна (материал — оцинкованная сталь), длина 12 м;
• С уклоном внутренних стенок полок: от 23400 руб/тонна (1 изделие имеет длину 12 м), от 24400 руб/тонна при длине изделия 9 м;
• Цена за 1 погонный метр при длине швеллера горячекатаного 12 м: от 615 рублей.

Горячекатаный швеллер 16: технические характеристики и области применения

Металлопродукция этой группы производится в соответствии с ГОСТом 8240-97. Различают разновидности: с уклоном внутренних граней полок («У») и параллельными гранями («П»), в нормальном и усиленном вариантах. В маркировке усиленная продукция имеет индекс «а». С уклоном внутренних граней в диапазоне 6-10% выпускают также специальную серию («С»), а с параллельными внутренними гранями – легкую («Л») и экономичную («Э»).

Таблица размеров горячекатаного швеллера 16 серий «У», «С», «П», «Л», «Э» и весов 1 м

Способом горячей прокатки при температурах, которые превышают порог рекристаллизации стали, производят изделия с высокими прочностными характеристиками. Визуальное отличие горячекатаных профильных металлоизделий – четкие наружные углы, у гнутых аналогов они слегка скруглены.
Швеллер 16 из углеродистых сталей обыкновенного качества применяется в строительстве. В том числе он востребован в регионах с высокой сейсмической активностью или при сооружении объектов, эксплуатация которых связана с вибрационными нагрузками.

Основные области применения:

• каркасное строительство (в качестве основного элемента каркасов небольших сооружений или дополнительного при возведении крупногабаритных строений);
• изготовление маршевых и винтовых лестниц;
• армирование фундаментов;
• устройство ростверка свайного или свайно-винтового фундаментов;
• создание опор для объектов наружной рекламы.

Если при монтаже конструкции важным фактором является хорошее сопряжение швеллера с другими элементами по внутренней поверхности, то используют металлоизделия с параллельными внутренними гранями полок.

Для эксплуатации в условиях повышенных нагрузок и в районах с холодным климатом востребован горячекатаный швеллер, изготовленный из низколегированных сталей, содержащих повышенное количество марганца, например 09Г2С.

Вариации швеллера 14: размеры, масса, сфера применения

П-образная продукция с маркировкой 14, благодаря своим высоким прочностным характеристикам, широко используется в укреплениях железобетонных изделий, применяется для армирования металлоконструкций, а также в различных строительных и реставрационных работах. Данный тип изделия имеет свои серии:

1. 14П – это швеллер, произведенный горячекатаным способом, имеющий общее назначение. Его производят согласно ГОСТ 8240-97.
2. 14У – это профиль специального назначения, который широко используют в машиностроении.
3. Стальной гнутый швеллер с равными полками выпускают посредством специализированных станков.
4. Гнутый профиль из стали с неравными полками производят на профилегибочном оборудовании.

Швеллер 14, как и другие виды металлопроката, может быть как с параллельными полочками (маркировка «П»), так и с наклонными – марка «У».

Для обеих серий существуют общие характеристики швеллера:

• высота – 140 мм;
• ширина – 58 мм;
• толщина полочки – 8,1 мм;
• толщина стенки – 4,9 мм;
• вес 1 метра швеллера 14 – 12,3 кг;
• в 1 тонне насчитывается 81,3 м изделия.

Швеллер 14 — схема сечения с условными обозначениями.

Необходимо отметить, что вес швеллера 14 строго регламентируется требованиями определенного ГОСТа. Максимальная погрешность не может превышать 4,5% от массы всей приобретаемой продукции. Швеллеры данного типа выпускают длиной от 2 до 12 м. Стоимость продукции зависит от серии.

Related Posts via Categories

• Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
• Оцинкованный швеллер – особенности производства, свойства и применение
• Площадь поверхности швеллера – как рассчитать самому?
• Швеллер 18 – каков список ГОСТов на него?
• Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
• Швеллер 14 – как отличить от других швеллеров и все его характеристики
• Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
• Швеллер 10 – точные сведения о незаменимом прокате
• Нержавеющий швеллер – производственные особенности и сферы применения
• Все о швеллере ГОСТ 8240-97 – серии, сортамент, вес и другие характеристики

2 Вес и размеры швеллеров по сериям – ГОСТ 8240

Ниже будут приведены только основные характеристики: вес швеллера № 10 и размеры его сечения в поперечнике. Все остальные параметры, регламентируемые стандартом 8240, представлены в соответствующих материалах сайта. То есть необходимо ознакомиться со статьей «Швеллерный прокат ГОСТ 8240».

Вес и размер швеллеров

Высота профиля № 10, как указывалось ранее, 100 мм. Все остальные размеры швеллера 10 по сериям:

Вес швеллеров (то есть одного их погонного метра) серий 10 У и 10 П одинаковый – 8,59 кг. Вес швеллера серии 10 Э – 8,47 кг.

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

• По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.

• Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.

• Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

Обозначение изделий

Чтобы упростить выбор правильного изделия используется расстояние между полками. Это цифра, стоящая после обозначения элемента, однако встречаются еще и различия в длине: она изменяется от 4 до 12 метров.

Нужно помнить, что стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящая после цифры, показывающей расстояние между полками, скажет специалисту о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая,  «С» — легкая разновидности.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества.

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа.

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Швеллер горячекатаный 10 П длина 6м, 11,7м

Высота (h), мм: 100Ширина полки (b), мм: 46Толщина стенки (s), мм: 4,5Толщина полки (t), мм: 7,6Длина: 6м, 11,7мМасса 1 м, кг: 8,59Метров в тонне: 116,4ГОСТ: ГОСТ 8240-89

Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.

Выпускаются следующие виды горячекатаных швеллеров:

• с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
• с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.

Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.

Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.

Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.

Размеры, масса и количество метров в тонне швеллера горячекатаного

№3. Толщина и ширина профиля

Под толщиной профиля обычно понимают толщину пластика профиля. От этого параметра, в первую очередь, зависит прочность и механическая стойкость материала. В зависимости от толщины внешних и внутренних стенок профиля он делится на три класса:

• класс А предполагает толщину внешних стенок от 2,8 мм и толщину внутренних стенок от 2,5 мм. Европейским стандартом считаются те окна, в которых толщина внешних стенок профиля превышает 3 мм. Именно такие конструкции могут устанавливаться в жилых помещениях;
• класс B. Такой профиль имеет наружные стенки толщиной от 2,5 мм и внутренние толщиной от 2 мм. Подобные конструкции не такие долговечные, хуже держат тепло и недостаточно хорошо защищают от шума, поэтому могут устанавливаться только в нежилых помещениях;
• класс С. Сюда относятся профили, которые не соответствуют требованиям предыдущих классов. Сегодня подобные конструкции практически не используются.

Еще один важный параметр профиля конструкции – ширина, или монтажная глубина. Данный параметр никак не может быть меньше 50 мм, а для нормальной эксплуатации окна должен составлять 58-70 мм, ведь тогда будут соблюдаться требования к тепло- и звукоизоляции помещения. Для самых шумных и холодных районов подойдут профили с большей толщиной, которая может достигать даже 130 мм.

Основные параметры швеллера 12: размеры, вес и стоимость

Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.

Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.

Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.


Швеллер 12 — чертеж с размерами согласно ГОСТу.

Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.

Размеры швеллера 12П приведены ниже:

• ширина – 52 мм;
• вес погонного метра – 10,40 кг;
• протяженность в тонне – 95,94 м.

Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.

На заметку! Маркировка швеллера 12С обозначает его специальное назначение, 12Э – экономную серию изделий с полками без наклона. Их размер стандартный – 120х52 мм, а вес немного ниже – 10,24 кг. Соответственно, в тонне материала содержится почти 97 м.
Вместе с цифровым значением, обозначающим ширину профиля, ставят букву, указывающую на конструкционные особенности материала.
