Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Расчет сечения проводов.

Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In2Rn,

Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.

Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.

В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.

Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.

Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:

• одножильный кабель в трубе длиной более 10 м: I = I_n х0,94;
• три одножильных кабеля в одной трубе: I = I_n х0,9;
• прокладка в воде с защитным покрытием типа Кл: I = I_n х1,3;
• четырехжильный кабель равного сечения: I = I_n х0,93.

Пример

В науке не используется понятие «толщина» провода. В литературных источниках используется терминология – диаметр и площадь сечения. Применимо к практике, толщина провода характеризуется площадью сечения.

Таблица сечения кабеля по мощности и току

Привет, сегодня встал вопрос выбора сечения кабеля. Скажу сразу в конце статьи приведена таблица, посмотрите. Итак…

Выбор сечения проводов является важным этапом проектирования электроснабжения дома или квартиры. При недостаточном сечении провод перегревается, что может привести к плавлению изоляции и короткому замыканию, последствия которого бывают очень непредсказуемы.

Сечения проводов выбираются по величине протекающих по ним токов и могут быть определены по таблицам или расчетным путем. Таблица сечений проводников Требования к монтажу проводки указаны в «Правилах устройства электроустановок» (ПУЭ). В этом же нормативном документе имеются таблицы с предельно допустимыми токами в зависимости от сечений проводников и условий эксплуатации. Ниже приведена таблица для случаев, чаще всего встречающихся при прокладке проводки в домах и квартирах.

Нужно учитывать, что согласно ПУЭ, сечение медных проводов для жилых домов должно быть не менее 2,5 кв. мм до счетчиков и 1,5 кв. мм после них. Перед прокладкой электропроводки изучите положения ПУЭ, касающиеся жилых домов. Соблюдение указанных в них требований позволит повысить надежность электроснабжения и избежать претензий органов Энергонадзора.

Номинальная нагрузка проводов по току Как видно из таблицы, номинальная нагрузка проводов по току зависит от условий охлаждения проводников. Провода, проложенные в стенах, каналах и трубах, не обдуваются воздухом, поэтому медленнее остывают. Толстые провода отдают тепло хуже, чем тонкие и выдерживают меньшую плотность тока. Плотность тока определяется делением допустимого тока на сечение проводников. Для алюминиевых проводов она находится в пределах 5 — 10 А/кв. мм, для медных — 7 — 15 А/кв. мм. Умножив плотность тока на ток нагрузки можно определить требуемое сечение проводов.

Применяйте для разводки по квартире медные провода — они меньше окисляются и не ломаются на сгибах, поэтому обладают большей надежностью.

Применение алюминия на опасных производствах запрещено недаром. Расчет сечения проводов по мощности потребителей электроэнергии Расчет сечения проводов нужно начинать с определения суммарной мощности нагрузки на электрическую сеть

Особенно важно учесть мощные потребители электроэнергии, имеющие следующие характеристики: утюг — 1 — 2 квт; стиральная машина — до 2 кВт; пылесос — 1 — 2 кВт; водонагреватель — около 2 кВт; электропечь — 1 — 2 кВт; микроволновая печь — 0,6 — 2 квт; электрочайник — до 2 кВт; кондиционер — до 3 кВт; холодильник — около 1 кВт; электрический котел отопления — 2 — 5 кВт; освещение — мощность одной лампочки, умноженная на их количество. Мощность электрических приборов можно уточнить в инструкции по эксплуатации

Подсчитав общую мощность потребителей и разделив ее величину на напряжение 220 вольт, определяем ток нагрузки.

Далее по таблицам или плотности тока находим сечение проводников.

При подсчете мощности нужно иметь в виду, что не все потребители включаются одновременно — если работает котел отопления, кондиционером никто не пользуется. Этот факт можно учесть, умножив суммарную мощность на коэффициент спроса. Опытным путем установлено, что для квартир при общей мощности до 14 кВт он равен 0,8, до 20 кВт — 0,65, до 50 кВт — 0,5. Для примера рассмотрим выбор сечения проводов от распределительной коробки до кухонных розеток. На кухне установлены холодильник мощностью 1 кВт, посудомоечная машина — 1 кВт, электрочайник — 2 кВт, микроволновая печь — 0,8 кВт, электрическая духовка — 2 кВт и кондиционер — 2 кВт.

Общая мощность равна 8,8 кВт. Умножим это значение на коэффициент спроса 0,8 и получим 7,04 кВт. Переводим киловатты в ватты (1 кВт = 1000 Вт) и определяем ток нагрузки: I = 7040/220 = 32 А. По таблице для скрытой проводки выбираем медный двужильный провод сечением 3 кв. мм или алюминиевый — 5 кв. мм. Такие же сечения получаем, разделив ток на средние значения его плотности. Иногда в наличии имеется провод неизвестного сечения. Зная диаметр, легко определить сечение по формуле S =0,785D2 , где D — диаметр проводника. Для многожильных проводов результат умножают на 0,785.

Сечение провода по току и мощности

Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся. Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.

Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока. Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.

Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному. В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

• 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
• 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника. Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А

Следовательно:

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

• кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
• он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

• Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
• Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
• Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
• Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
• Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию

Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой

Украшение мозаикой из жестяных банок — мастер-класс и фото

Чтобы получить такую красоту из жестяной банки, возьмите:

• металлические банки из-под консервов;
• листовой пенопласт;
• акриловые краски;
• кисточку;
• клей для пенопласта;
• ножницы;
• шпаклевку или герметик.

Когда вы будете открывать консервную металлическую банку, то пользуйтесь современной открывашкой, чтобы на горлышке этой тары не осталось зазубрин.

Покрасьте банку снаружи белой акриловой краской. Пусть она пока сохнет, это происходит довольно быстро.

При помощи ножниц нарежьте пенопласт на фрагменты, какие пожелаете. Это могут быть прямоугольники, а также различные буквы, чтобы затем составить из них слова. Покрасьте эти заготовки и дайте им высохнуть.

Теперь начинайте приклеивать данные элементы снаружи на банку. Если вы будете составлять из букв слова, тогда сначала приклейте их, а потом уже закройте пространство прямоугольниками. Дайте своей работе высохнуть, после этого возьмите герметик или шпаклевку и при помощи губки нужно заделать швы в своей работе.

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

• для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
• затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
• предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Что такое длительно-допустимый ток кабеля

Если взять стандартный кабель с хорошей проводимостью и подключить его в сеть, он не проведет высокий ток, поскольку есть связь с характеристиками. Так к большим агрегатам подключаются толстые провода, а для игрушечного моторчика хватит тоненькой жилы. Электроустановка может быть запитана при учете следующих параметров:

• величина тока;
• показатель сопротивления.

Допустимый параметр при подключении проводки

Проводник во время эксплуатации сталкивается с одной проблемой — это нагрев. Допустимый ток — это величина, при которой кабель способен выдерживать нагрузку длительное время. Когда правило не соблюдается, следуют последствия:

• искрение;
• нарушение изоляции;

Важно! Также не стоит забывать про вероятность короткого замыкания

Формула расчета

Итак, существует формула расчета сечения электрического кабеля или провода по мощности. Вот она:

I=P*K/U*cos φ – эта формула применяется для однофазных сетей с напряжением в 220 В.

В ней

• «Р» – это суммарная мощность всех бытовых приборов и освещения.
• «К» – это тот самый коэффициент одновременности, то есть, он выравнивает показатель мощности по временному показателю. Ведь не все время же мы пользуемся освещением или приборами. Это величина постоянная и равна 0,75.
• «U» – напряжение 220 В.
• cos φ – это также постоянная величина, равная единице.

Практически в этой формуле все величины, кроме общей мощности, постоянные. Поэтому в основе расчета лежат именно нагрузки, которые создают бытовые приборы и светильники. То есть, величина тока зависит от потребляемой мощности. Эти показатели обычно указываются в технической документации, которая поступает в комплекте с электрическим прибором. Нередко производители указывают ее на бирках. Вот только некоторые показатели мощности основных бытовых приборов, используемых чаще других.

• Освещение от 300 Вт до 1500 Вт. Как было сказано выше, все зависит от количества и вида ламп.
• Телевизор от 140 до 300 Вт. Это мощность современных моделей.
• Холодильник от 300 до 800.
• Утюг от 1000 до 200. Это один из самых энергопотребляемых агрегатов.
• К этой же категории относится электрочайник: 1000-2500 Вт.
• Добавим сюда же стиральную и посудомоечную машину – 2500 Вт.
• Микроволновая печь в среднем в пределах 1000 Вт.
• Компьютер от 300 до 600 Вт.

Можно было бы сюда добавить и другие приборы, к примеру, фен, музыкальный центр, пылесос, бойлер и так далее. То есть, для подсчета сечения электрического кабеля по мощности необходимо сначала определить, сколько приборов есть в доме. Складывая их мощность, устанавливается суммарная общая потребляемая мощность, которая и будет действовать на электрическую проводку.

Итак, все величины вставляются в формулу, по которой определяется сила тока. Давайте подсчитаем мощность всех вышеперечисленных приборов по минимальной ставке. И определим, какой кабель будет необходим. Общая мощность составляет – 6540 Вт или 6,54 кВт. Вставляем ее в формулу:

I=6540*0,75/220=22,3 А

Теперь для определения сечения кабеля потребуется таблица, в которой установлено соотношение двух величин.

Теперь вы знаете, как рассчитать сечение кабеля.

Настенная сушилка для белья

Такие сушилки стационарны. Но предельно удобны для размещения в ванной или на балконе. Закрепив сушилку на стене один раз вы больше не думаете испытывать вопросов куда убрать сушилку — она всегда на своём месте.

Виды настенных сушилок:

• Телескопическиете, что складываются в горизонтальную планку и практически незаметны на стене как «сушилка». Самый интересный пример — Leifheit Telegant Plus
• «От стены к стене» те, что имеют бельевые струны в виде влагоусточивых верёвочек, которые разворачиваются на всю длину ванной комнаты. Например, модель Gimi Rotor-6 в рабочем состоянии 3,6 м в длину и общую рабочую длину веревки 21 метр!

Достоинства настенной сушилки:

• не испортит вид помещения;
• можно повесить довольно длинное белье;
• простая в обслуживании;
• после сушки складывается и практически не заметна.

Недостатки такой сушилки:

• неудобное положение при развешивании белья — чтобы не мешало принимать душ, часто нужно подвешивать слишком высоко
• ширина настенной сушилки до 1 м;
• для качественной установки нужен опытный человек: с дрелью, сверлом, крепежом (и, желательно,уровнем).

Сушилка для белья
Leifheit Telegant Plus 81 арт. 83100
Компактная настенная раскладная телескопическая сушилка для белья идеально подходит для ванных комнат

Купить

2 640

Сушилка для белья
Gimi Lift 220
Суммарная длина линий подвеса (м): 13.2 м, допустимая нагрузка (кг): 18 кг

Товар распродан

Сушилка для белья
Gimi ROTOR-4
Материал пластик. Рабочая длина до 14 м.

Купить

690

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

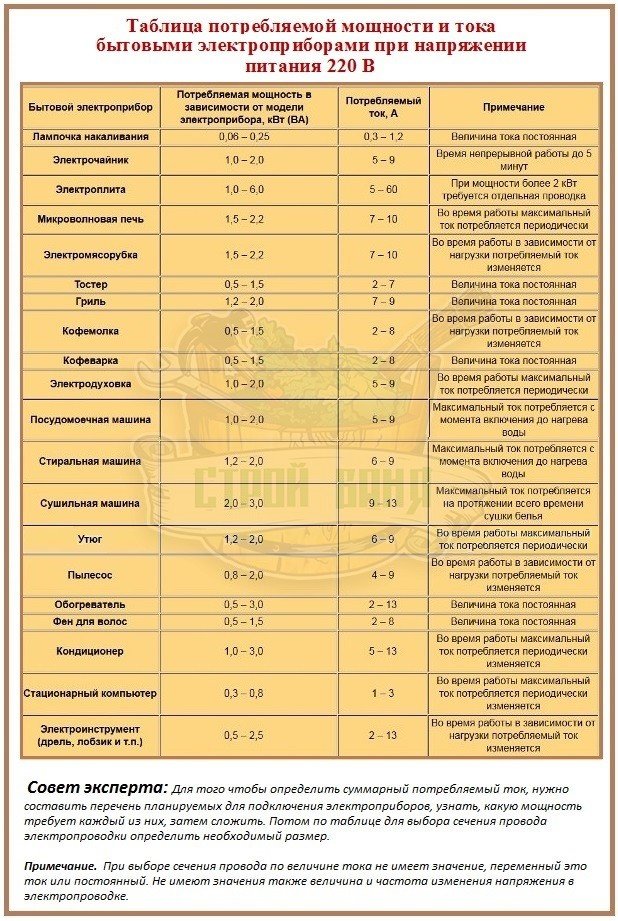

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Planoplan

Еще один онлайн-сервис для создания интерьера. В каталоге реальная мебель, а не созданная программистами. Чертеж квартиры можно создать в виде фона и на него уже перетаскивать изображения. Планировка может быть собственной или типовой.

В объектах можно менять текстуру, цвет, добавлять матовость или глянец, изменять масштаб, некоторые пространственные параметры. Есть PRO аккаунт, возможности которого шире.

За пользование платить не нужно.

Недостатки: сервис работает только онлайн.

Сайт: http://planoplan.com/

Что делать, если нет необходимых материалов

Если у вас в доме ничего не осталось после ремонта, не беспокойтесь! Можно купить доски размером 2,5 х 10 см. Если вы возьмете березовые или сосновые, то ваш проект обойдется вам в смешную сумму. Неплохо, да?

Я счастлив, что не потратил на этот челлендж ни копейки. Дело в том, что я очень люблю маленькие стеклянные бутылочки и различные емкости, поэтому никогда ничего не выбрасываю. Если у вас нет такой привычки и вы отправитесь в магазин за настоящими вазами, я не буду вас судить. Обычно подобные вещицы стоят недорого — 50 — 100 рублей.

Также мне нравятся искусственные цветы, поэтому зимой они заменяют настоящие. Но если у вас нет ничего подходящего, вы можете выбрать сухоцветы или красивые сухие травы, листья. Для каждой миниатюрной вазы нужна только одна крошечная веточка, максимум две.

Недорогой забор из профлиста

Самый дешёвый вариант — профилированный лист из оцинкованной стали без покрытия, имеющий высоту 1,5 метра.

Также недорого стоит оцинкованный лист, высотой 2 метра, окрашенный только с одной стороны. Такой профнастил очень популярный среди владельцев дач.

Цена профилированного листа, также зависит от его толщины. Оптимальный вариант – 0,4 мм. Если нужна временная ограда, можно использовать профилированные листы 0,3 мм.

Будьте внимательны, некоторые компании, в погоне за прибылью, выдают профилированный лист 0,34 за 0,4 мм. Проверить толщину можно специальным прибором – микрометром.

Мы предлагает своим клиентам заборы только из качественных материалов. Мы сотрудничаем с Новолипецким металлургическим комбинатом. Профнастил НЛКМ отличается высокой прочностью, долговечностью, эстетичным внешним видом.

Новолипецкие профилированные листы превосходят во много раз по качеству китайский металл. При этом, его стоимость доступна для большинства клиентов.

Профнастил монтируют на столбы, установленные в лунки и забитые на 1,5 м. Вариант недоргой, но несмотря на это является надёжным и долговечным.

Плюсы профлиста

• Защищает от посторонних лиц, сквозняков и шума.
• Устойчив к неблагоприятным погодным условиям, выгоранию на солнце.
• Не горит, не нуждается в дополнительном уходе.
• Огромный ассортимент. Можно выбрать нужный цвет, рисунок (в том числе, имитацию природных материалов).

Изумительной красоты хрустальная жеода, которую легко соорудить из простого стекла и цемента

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Вздутие живота у кроликов: симптомы, причина и лечение, видео, личный опыт

Выбор толщины проводника

Пропускная способность кабеля позволяет, при поддержании температуры в допустимых пределах до 65°С, пропускать через один квадратный миллиметр площади сечения – 10 А электрического тока, это если используется медь в проводнике. Допустимый ток для алюминиевых проводов – 8 А/мм². Эти показатели справедливы для открытой проводки. В случае монтажа в коробах, трубах, стенах, потолках или стяжке, они умножаются на коэффициент 0,8. Таким образом, формула для определения площади сечения медного электропровода выглядит так:

S=I/(10×0,8)=I/8

Алюминиевый кабель в настоящее время, согласно ПУЭ (Правилам устройства электроустановок), для прокладки внутренних силовых сетей в капитальных строениях не используется. При электромонтаже в современных квартирах, в стандартных условиях, используется проводка для освещения – сечением 1,5 мм², для питания электроприемников посредством розеток – 2,5 мм².

В настоящее время существует огромное множество производителей электрооборудования. Не желательно из-за экономии средств, приобретать самые недорогие образцы. Рабочий номинал может быть до 7% ниже заявленного, для проверки нужно брать с собой в магазин штангенциркуль. Измерить диаметр одной жилы (D), и высчитать площадь среза (S) по формуле S=3.14x(D/2)2. Самые надежные представители электрокабельной продукции для внутреннего монтажа – это модификации ВВГ (п – плоский разрез, з – ПВХ или резиновая изоляция, нг – нераспространение горения, LS – малое испускание дыма при горении), выполненные с использованием стандарта ГОСТ и зарубежный аналог NYM.
