Электрический тёплый пол своими руками: устройство, технология укладки и схемы подключения

Блок управления

Регулирование системы теплого пола происходит за счет электрического блока. Вы можете включать и выключать нагрев, управлять температурой помещения, а также регулировать на периоды автоматического включения и отключения системы.

Имеется несколько разновидностей панелей управления электрического пола:

• Электро-механический регулятор является самым простым способом управления. В его задачи входит управление нагревом и отключением системы. Руководство регулятором производится вручную. Имеется колесико, подключенное к регулятору, который поддерживает температуру напольного покрытия. По причине несложной конструкции электрорегулятор имеет самую низкую себестоимость и менее подвержен к поломкам.
• Цифровая панель управления функционирует так же, как и предыдущий регулятор. Различие лишь в том, что регулирование проводится не колесиком, а кнопочной или сенсорной панелью. Блок регулирования оборудован электродатчиками, измеряющими температуру воздуха в комнате. Датчики температуры передают данные терморегулятору.
• Программируемый терморегулятор произведен по самым современным технологиям. В наличии имеются несколько датчиков температуры, передающие все показатели контролёру, который поддерживает разную температуру в разных комнатах. Управлять таким терморегулятором можно через сеть Wi-Fi с помощью смартфона или ноутбука. При выходе из дома его можно полностью отключить или включить на необходимую температуру до вашего прихода.

ООО «ТК Фобилд»

Навигация по записям

Комплектация теплых электрических полов

В состав теплых электрополов входят:

• экранированная защита;
• нагревательные кабели с трехслойной изоляцией;
• кабель двужильный;
• монтажная лента;
• регулятор с датчиком температуры.

Стоимость монтажа всей системы теплого электрического пола составит 30 % от стоимости основного оборудования. Так что здесь придется выбирать – заказать специалистов, либо создать тоже самое своими золотыми руками.

С теплым электрическим полом, можно и на полу

Как правило, нагревательный кабель аккуратно заливается цементно-песчаной стяжкой в 5 см. Для сокращения расхода электроэнергии можно использовать принцип сбережения тепла. Для этого необходимо увеличить слой цементно-песчаной заливки стяжки до 10-15 см. При прогревании пола в ночное время, когда тарифы на потребление электроэнергии чуть ниже, тепло аккумулируется в стяжке. Но для этого придется использовать, в устройстве теплого пола, специальный нагревательный кабель.

Примечание: температура теплого электрического пола может автоматически регулироваться в зависимости от температуры окружающего воздуха – для этого существует термодатчик. Возможность терморегулирования освобождает систему от излишней бесполезной работы, а пользователей – от излишних расходов электроэнергии. Помимо этого терморегулятор гарантирует безопасность при сбоях или замыканий в сети.

Устройство теплого электрического пола  включает лишь несколько действий. Сперва составляется чертеж отапливаемой площади с указанием размещения мест подключений к электросети, датчика температуры, соединительной и концевой муфт и самого нагревательного кабеля.

Датчик температуры теплого пола помещают в пластиковую трубу диаметром примерно 16 мм. Один конец которой заглушают, чтобы избежать попадание раствора внутрь. Эту трубу устраивают между линиями нагревательного кабеля с открытой области петли на дистанции 0,5-1 м от стены. Изгиб трубки не должен быть выше 6 см. Для расположения датчика температуры, холодного контактного провода и настенного короба терморегулятора в стене выдалбливается/устраивается ниша.

Стоимость

Правила укладки кабеля:

• При выборе греющего кабеля длина рассчитывается, исходя из площади, на которой не будет стоять тяжелая мебель.
• Запрещено резать кабель.
• Включение в электросеть до полной просушки стяжки или клеевого раствора приведет к неисправности кабеля.
• Поверхность для укладки кабеля должна быть чистой, для этого можно воспользоваться промышленным пылесосом.
• Датчик не должен быть вмурованным в раствор — лучше, если он будет находиться в гофрированной трубке, так его легче заменить в случае поломки.
• Там, где кабель нагревается, не должно быть воздушных карманов в стяжке. В противном случае — он может перегреться и поломаться.

Как видите, можно выполнить монтаж теплого пола самостоятельно. Но без навыков это навряд ли удастся. Если вы не уверены, что справитесь, лучше все-таки позвать на помощь специалистов.

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола

обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Использование нагревательного кабеля как элемента отопления

Конструкция греющего кабеля

Греющийся кабель принципиально отличается от обычного, служащего для пропускания  электрического тока. Особенностью такого нагревательного кабеля является нормированный нагрев при прохождении тока. Благодаря этому кабель и выступает в роли нагревательного элемента. Его конструктивное исполнение представлено на рисунке.

Устройство тёплого электрического пола

Устройство теплого электрического пола с использованием кабеля является довольно сложной конструкцией, которую можно представить своеобразным слоёным пирогом. Что  он собой представляет – показано на рисунке.

Как это всё делается?

Если посмотреть на приведённую выше картинку, то станет понятно, что устройство тёплого пола в доме потребует последовательного выполнения нескольких этапов работ. Основанием всей этой конструкции является существующее перекрытие. Прежде чем начинать работу по монтажу полов, оно выравнивается и очищается от любого мусора.

Ровная бетонная стяжка — основание для теплого пола

На перекрытие наносится теплоизоляция, предназначенная для уменьшения потерь тепла. Особенно это необходимо при создании тёплого пола над холодным, не отапливаемым помещением (подвалом, каким-нибудь складом и т.д.). Теплоизоляцию необходимо сделать так, чтобы она была способна выдерживать давление всех верхних слоёв конструкции и была термостойкой. Для уменьшения теплопотерь термоизоляцию выполняют и по периметру всех стен.

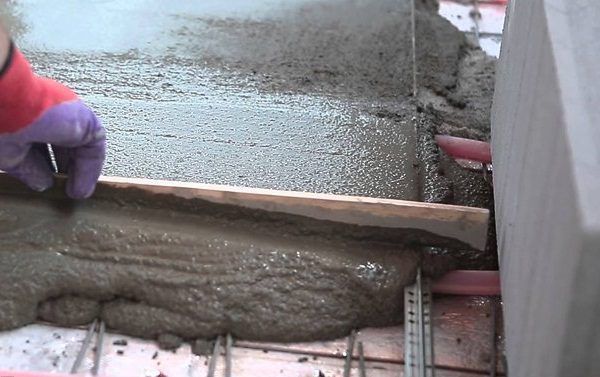

Поверх готового защитного слоя располагается цементно-песчаная стяжка для укладки кабеля. Сначала поверх стяжки размещается фольга или специальная (металлическая) сетка, предназначенная для равномерного распределения тепла от нагревательного элемента (кабеля) по поверхности пола.

Укладка кабеля начинается с крепления монтажной ленты. Она располагается по всей поверхности помещения с шагом пятьдесят сантиметров перпендикулярно направлению размещения кабеля. На ней имеются скобы, предназначенные для крепления кабеля.

После этого начинают укладку кабеля. Укладка может производиться разными способами, некоторые из возможных вариантов приведены на рисунке.

Способы укладки греющего кабеля

Зачастую одновременно с кабелем размещают датчик температуры, если в дальнейшем предусмотрен контроль за нагревом и поддержанием заданных режимов работы. Хотя контроль возможен и по температуре воздуха, в этом случае  датчик размещается отдельно в помещении. Как выглядит вся конструкция на этом этапе можно увидеть ниже на фотографии.

Теплый пол из греющего электрического кабеля

Учитывая, что пол в процессе эксплуатации подвергается значительным нагрузкам, для обеспечения сохранности всех элементов тёплого пола он заливается стяжкой (цементно-песчаной). Когда она высохнет, поверх неё выполняется напольное покрытие. К примеру, возможно после высыхания стяжки отделать её поверхность, защищающую описанное устройство тёплого пола, под плитку, использовав последнюю в качестве материала покрытия.

Технология укладки электрического теплого пола способы и советы

На данной странице собрана информация о теплых полах на основе электричества, а также о способах и технологии монтажа систем таких полов.

В отличие от центральной системы отопления, теплый пол равномерно нагревает всё напольное покрытие и, следовательно, воздух в нижней части помещения, что наиболее комфортно для человека. В противном случае, теплый воздух сразу поднимается под самый потолок.

Разнообразие электрических теплых полов

Пол с подогревом от электричества бывает трех видов:

1. кабельный,
2. термомат (сетка с прикрепленным кабелем),
3. пленочный (нагревательный элемент находится внутри пленки).

Выбирать подходящую систему нужно, исходя из особенностей помещений, планировки и условий эксплуатации. Из первых двух лучше покупать именно второй, чтобы сэкономить время. Для кабеля всё равно придется брать монтажную ленту для крепления. А маты можно разрезать вдоль по сетке, чтобы подогнать под планировку. Для пленочного же пола нужен только «сухой» монтаж, и такой пол нежелателен, например, для плиточного покрытия.

Технология укладки электрического теплого пола напрямую зависит от его вида. Рассмотрим все из них.

Важно!!! Основание под любую систему теплого пола должно быть ровным и чистым

Способ 1. Монтаж термоматов

Этот вариант наиболее простой. Сетка термомата имеет ширину 50 см, но ее можно разрезать и повернуть в нужном направлении. Главное – не повредить кабель. Крепить термомат к полу можно любым способом. Перед этим рекомендуется поверхность прогрунтовать, чтобы обеспечить лучшее сцепление. Сверху – небольшой слой стяжки (3 см) или клея для плитки, а затем напольное покрытие.

Варианты укладки термоматов

Способ 2. Монтаж кабельного пола

Такой способ предполагает предварительное выравнивание, теплоизоляцию и стяжку пола, что увеличит его высоту. Затем кабель нужного размера выкладывается «змейкой» или «улиткой» с помощью специальной монтажной ленты с креплениями, которые выдерживают необходимое расстояние между кабелем, исключая места, где будут расположены предметы мебели. Кроме того, обязательно делать отступы от стен и нагревательных приборов минимум на 5-7 см. Начинать укладку нужно от места подключения к термостату. Как и в случае с термоматами, под напольное покрытие укладывают клей для плитки или стяжку (толщиной 5 см).

Внимание!!!  Нельзя подрезать или растягивать кабель! Линии кабеля не должны соприкасаться!

Укладка кабеля

Способ 3. Монтаж пленочного пола

Пленочный пол имеет небольшую толщину, поэтому над ним возможен только небольшой слой покрытия. В качестве утеплителя под пленку можно использовать лишь материалы с малой теплопроводимостью. Саму пленку нужно порезать на полосы необходимого размера, уложить их, не накладывая одну на другую, и соединить проводами шины по краям пленки. Для защиты хрупкой системы стоит положить сверху фанеру или гипсокартон, а затем уже напольное покрытие. Плитку лучше не ставить, так как клей не будет достаточно хорошо ее удерживать на гладкой структуре пленки. Такой пол можно монтировать по всему помещению без исключения.

Пленочный теплый пол для разных покрытий

После укладки любого электрического пола нужно уложить термодатчик в специальной трубке, который должен быть равноудален от нагревательных элементов и не замурован. Более того, его нужно размещать на расстоянии не меньше 50 см от пола до стены для корректного отображения данных. Затем подключить его к терморегулятору.

Размещение датчика температуры

Не забудьте также нарисовать или сфотографировать схему укладки пола, которая может быть нужна для установки, например, сантехники.

Важно!!! Нельзя включать электрический пол до абсолютного высыхания заливки – примерно месяц

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Рекомендации

Установить электрический теплый пол своими руками не так-то просто. При этом необходимо учитывать некоторые полезные рекомендации:

• Обязательно нужно следовать инструкции от производителя во время монтажа;
• Двужильный кабель нельзя перерезать;
• При монтаже не следует наступать на кабель, это может привести к его поломке;
• Установку теплого пола рекомендуется проводить в теплый сезон;
• Размер пленки электрического пола должен быть не больше 15 м;
• Заземление при подключении ЭТП – обязательное условие;
• Проводить крепеж пленочных материалов металлическими изделиями запрещено;
• Пленочное отопление не рекомендуется устанавливать вблизи обогревателей, каминов.

О том, как выполнить монтаж теплого электрического пола, смотрите в следующем видео.

Виды крыш частных домов по конструкции и геометрическим формам

Цена резиновой краски и отзывы о ней

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

• одножильными;
• двужильными;
• саморегулирующимися.

Виды кабельного тёплого пола

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

https://youtube.com/watch?v=_LzZ_2kdDTY

Укладка сверхтонкого электрического тёплого пола

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

• создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
• надежность и большой срок службы;
• безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
• возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

• спальная комната – 100-120 кВт/м2;
• детская – 150 кВт/м2;
• прихожая, кухня – 120-150 кВт/м2;
• ванная комната, туалет – 180 кВт/м2;
• застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Жидкостный электрический пол XL Pipe

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

Жидкостный электрический пол XL Pipe

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Водяной теплый пол XL PIPE

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, температурный датчик. При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Укладка теплого пола XL Pipe

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Основные этапы монтажа

Daewoo Enerpia XLPIPE-060

Плюсы

Эта система нагрева полов отличается определенными достоинствами:

• она не является источником электромагнитных излучений;
• практически не нуждается в установке дополнительного оборудования;
• не перегревается и не оказывает негативного воздействия на финишное покрытие;
• позволяет ставить на себя мебель;
• ремонтопригодна;
• экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
• относительно простой монтаж.

Минусы

высокая стоимость.

Жидкостно-электрический тёплый пол. Комбинированная система отопления X-L PIPE

Монтаж  XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Укладка плит экструдированного пенополистирола

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Фиксация плит

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Укладка армирующей сетки

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Пример соединения с помощью проволоки

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Проверка греющего кабеля на соответствие сопротивлению

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Раскладка трубы теплого пола

Еще одно фото процесса

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Подводка питающего кабеля

Подсоединяется кабель

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Соединение проводов с кабелем питания

Место соединения

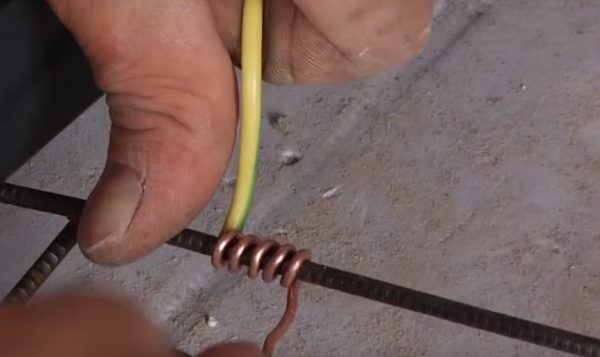

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Заземление армирующей сетки

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Фиксация температурного датчика

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Монтажная коробка закрывается крышкой

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.

Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки

Здесь важно использовать магнитный пускатель

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Правила укладки нагревательных элементов:

• прикрепляются только на прозрачную кайму;
• нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
• главные провода должны быть проведены под плинтус;
• чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить

В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки

Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:

1. Укладка на деревянный пол.
2. Укладка на бетонное основание.

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.

Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Устройство стяжки

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Укладка труб на пенополистерол

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
