Типы конструкций рекуператоров

Принцип действия рекуператора отличается в зависимости от технических особенностей устройства теплообменника.

Пластинчатая конструкция

Состоит из пакета пластин, изготовленных из хорошо проводящего тепло алюминия или стали. Воздух с повышенной температурой отдаёт тепловую энергию пластинам теплообменника и нагревает их поверхность. Холодные воздушные массы поглощают тепло и нагреваются. В конструкции устройства отсутствуют подвижные элементы, что значительно повышает надёжность работы. Популярен благодаря низкой стоимости и высокой эффективности. Коэффициент полезного действия рекуператора достигает 65%. Пластинчатый рекуператор положительно зарекомендовал себя в вентиляционных системах частных домов и современных коттеджей.

Пакет с пластинами расположен в герметичном корпусе

Устройство роторного типа

Конструктивной особенностью этого рекуператора является цилиндрический барабан теплообменника, изготовленный из гофрированных стальных элементов. Соосно барабану расположен приточно-вытяжной вентилятор, обеспечивающий циклическое движение нагретого и охлаждённого воздуха. При вращении теплообменника происходит эффективный обмен тепловой энергией воздушных потоков и частичный возврат влаги в помещение. Рекуператор роторного типа оборудован электронной системой, автоматически изменяющей частоту вращения ротора. Это позволяет регулировать интенсивность тепловой отдачи и обеспечивать КПД устройства до 87%. Роторные рекуператоры отличаются повышенной ценой и используются на промышленных предприятиях.

Схема работы роторного рекуператора

Трубчатое исполнение

Популярность устройств этого типа обусловлена простотой конструкции и низкими затратами, связанными с самостоятельным изготовлением. Принцип обмена тепловой энергии воздушных потоков аналогичен рекуперации в пластинчатых теплообменниках. В трубчатой конструкции устройства воздух циркулирует по коаксиальным трубам. Внешний воздух поглощает тепло от стенок труб, нагретых выходящими из помещения воздушными массами. Трубчатые рекуператоры устанавливают в квартирах и частных домах.

Рекуператор трубчатого типа с коаксиальными трубами

Рециркуляционный теплообменник

В конструкции этого типа в качестве посредника, осуществляющего передачу тепловой энергии, используется жидкость. Это значительно усложняет конструкцию. Устройство включает два теплообменника. Один, наполненный антифризом или обычной водой, устанавливается на вытяжной магистрали вентиляции, а другой — на всасывающем канале, по которому поступает внешний воздух. Нагретая жидкость отдаёт тепло массам воздуха. Сложная конструкция устройства с принудительной циркуляцией теплоносителя ограничивает сферу её применения. Коэффициент полезного действия соразмерен КПД рекуператора пластинчатой конструкции.

Рециркуляционный рекуператор состоит из отдельных блоков, соединённых магистралями

Крышный рекуператор

Этот вид оборудования имеет КПД до 68% и представляет собой промышленную установку, применяемую в системах подачи воздуха торговых центров и производственных помещений. Такая система рекуперации отличается низкими затратами по обслуживанию, а специфика установки позволяет сэкономить пространство в области потолка, что актуально для производственных цехов и торговых центров. Особенности конструкции крышного рекуператора не позволяют использовать его в системах подачи воздуха квартир и частных домов.

Крышный рекуператор. Вид с улицы

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Евгения Романова: куклы из фоамирана

Вам может быть интересно

Рекуператор и увлажнение воздуха

В холодный период года приточный воздух имеет низкое влагосодержание, поэтому его подача в помещение приводит к снижению относительной влажности воздуха до 15–20% при норме 40–50%. В системах с рекуперацией есть два варианта решения этой проблемы:

1. Использование рекуператора с частичным переносом влаги. В этом случае часть влаги (от 20 до 50%) передается от вытяжного воздуха к приточному, увлажняя его. Компенсировать потерю части влаги помогают естественные влагопритоки (приготовление пищи, сушка белья и т. п.), либо использование бытового увлажнителя невысокой производительности. Установить такой увлажнитель можно в одном из помещений, откуда рекуператор забирает вытяжной воздух (влага будет частично передаваться в приточный канал). Применять высокопроизводительный канальный увлажнитель с такими рекуператорами нельзя из-за риска обмерзания теплоутилизатора. Для каждого типа рекуператора обычно указывается максимально допустимая относительная влажность вытяжного воздуха.
2. Использование увлажнителя воздуха. Некоторые типы рекуператоров могут работать с влажным вытяжным воздухом, поэтому вместе с ними можно использовать канальный увлажнитель. Это позволяет полностью решить проблему низкой влажности воздуха в зимний период. Далее для каждого описываемого типа рекуператора мы будем указывать возможность его работы с увлажнителем воздуха.

Теперь рассмотрим особенности различных типов рекуператоров. В системах комфортной вентиляции (для жилых и офисных помещения) чаще всего используются пластинчатые и роторные модели, остальные типы рекуператоров имеют ограниченное применение, поэтому их мы рассматривать не будем.

Установка своими руками

Установить приточно-вытяжную вентиляцию с рекуперацией тепла достаточно просто. Для этого нужно соблюдать ряд простых правил и рекомендаций. Самый простой и доступный вариант для самостоятельного изготовления – это рекуперативный элемент пластинчатого типа, проектирование и изготовление которого необходимо осуществлять в правильном порядке.

1. Из тонкого листового металла вырезаются пластины теплообменника, размером примерно 20 на 30 см. Делать это лучше всего при помощи электрического лобзика, чтобы на краях пластин не оставалось заусениц.
2. Из дерева, текстолита или технической пробки делается рамка, которая устанавливается между пластинами. Толщина рамки должна составлять не более 3 мм.
3. Конструкция склеивается при помощи герметика, который не вызовет коррозию материалов.
4. Из металла, пластика или жести делается корпус для системы, изнутри он утепляется при помощи минеральной ваты или другого материала с похожими свойствами.
5. В корпусе проделываются два отверстия с противоположных сторон, к ним прикрепляются пластиковые фланцы, диаметр которых должен быть равен диаметру труб для отвода и притока воздуха.
6. Приделывается трубка для отвода конденсата из корпуса.

Как видно из описанного выше, простая реверсивная рекуперативная система вентиляции своими руками для обеспечения качественного воздухообмена изготавливается довольно просто. При проектировании следует учитывать габариты и назначение помещения, количество постоянно находящихся в нем человек и другие важные параметры.

Своими руками достаточно просто можно изготовить трубчатый рекуператор, при использовании которого образуется меньше конденсата.

Вентиляция с рекуперацией воздуха – очень эффективная и довольно простая система, при помощи которой можно одновременно обеспечить вентиляцию в помещении, а также обогрев или охлаждение входящего воздуха.

Что такое рекуператоры?

«Recuperatio» — слово, означающее «получение обратно» чего-либо. В нашем случае это воздух. Задача рекуператоров — возвращение в помещение части тепла благодаря передаче его от исходящего нагретого потока холодному входящему. Это оборудование входит в состав приточно-вытяжной системы, оно помогает минимизировать потери на «обогрев улицы».

Существует два больших класса рекуператоров — роторные и пластинчатые. Они имеют свои достоинства, но и некоторые недостатки им все же свойственны. Целесообразность применения того или иного агрегата в большей степени определяют характеристики помещения, однако более популярны именно пластинчатые модели. На них лучше остановиться поподробнее.

Пластинчатое устройство — кассета (блок, теплообменник), в которой находится множество тонких перегородок — гладких или гофрированных листов, их изготавливают из различных материалов. Теплый воздух, двигаясь по пластинчатому обменнику, отдает ему тепло. За его счет нагреваются холодные массы, поступающие с улицы. Результат — частичный нагрев воздуха, а значит, экономия энергии обогревателей.

Делают кассеты приборов из алюминиевой фольги, оцинкованной стали, пластика либо бумаги, прошедшей специальную обработку. Зазоры между пластинами составляют 2-4 мм. Рекуператоры различаются не только материалами перегородок теплообменника. Модели имеют разное направление потоков воздуха:

• в более распространенном типе оборудования — перекрестноточном — исходящие и приточные потоки идут перпендикулярно относительно друг друга, КПД достигает 65%;
• в противоточных рекуператорах — в направлениях противоположных, так как несоприкасающиеся потоки должны обеспечивать идеальный теплообмен.

Благодаря такому принципу работы, пластинчатые агрегаты дают возможность гарантировать постоянный подогрев холодного воздуха, проникающего в помещение. Потери тепла, стремящегося «обогреть улицу», наоборот, сводятся к минимуму.

Еще одно отличие рекуператоров от обычных (естественных) вентиляционных систем — способность устранять неприятные запахи. Некоторые модели — мембранные — имеют и другое дополнительное преимущество: они успешно борются с повышенной влажностью в помещении.

Мастерим рекуператор самостоятельно

Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
3. Жесть, фанера или ДСП для корпуса.
4. Минеральная вата или другой эффективный утеплитель.
5. Переходники под вентиляционные трубы диаметром 150 мм.
6. Герметик (только нейтральный).
7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток

Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

• температуру приточного воздушного потока на входе, t1;
• температуру приточного воздушного потока на выходе из рекуператора, t2;
• температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Рекуператоры – часть принудительной системы вентиляции

Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.

По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:

1. Расход энергоносителей до модернизации вентиляции.
2. Приблизительный срок эксплуатации системы после модернизации.
3. Стоимость приобретения и монтажа необходимых блоков.
4. Размер затрат на ежегодное обслуживание системы.

Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.

Свойства цвета

Яркая темно-розовая палитра относится к холодной части спектра. Родственные – малиновый, сиреневый и лиловый, но вместе эти тона использовать не стоит. Удивительный цветок, давший новое название в палитре, поражал воображение барышень с той поры, как прижился на подоконниках в северных широтах. В оформлении интерьера его практикуют со 2-й половиной ХХ века, когда пришла эмоциональная и беспечная послевоенная эпоха, принесшая миру арт-деко, поп-арт и диско. Яркий оттенок быстро наскучил своим поклонникам.

На волне популярности цвет фуксия в дизайне интерьера вернулся на рубеже тысячелетий – с новой стилистикой типа «Гламур» и «Барби». Сначала его применяли в детской спальне, гостиной и ванной. Но активнее всего он практикуется в декоре личного пространства молодых модниц.

ЛЕЖАЧИМ ЭЛЕКТРОДОМ

Ваша заявка принята. Компания свяжется с вами в ближайшее время.

Сравнительная таблица моделей

Фрезер ручной по дереву какой фирмы вам предпочтительнее выбрать решайте сами, но чтобы немного облегчить вашу задачу, мы составили сводную таблицу характеристик представленных моделей.

Модель	Частота вращения (об/мин)	Глубина фрезерования (мм)	Диаметр патрона (мм)	Потребляемая мощность (Вт)	Вес оборудования (кг)	Стоимость (руб)
BOSCH POF 1200 AE	11000 – 28000	55	6 и 8	1200	3,4	от 5 508 до 7 690
Kolner KER 1200V	16000 – 30000	52	6 и 8	1200	3,2	от 2 988 до 5 201
BOSCH POF 1400 ACE	11000 – 28000	55	6, 8 и ¾”	1400	3,5	от 9 466 до 12 490
Интерскол ФМ-40/1000Э ДМ	10000 – 25500	44	6 и 8	1100	3,1	от 4 990 до 5 240
Wortex MM 5013-1 E	10000 – 30000	22	6 и 8	710	1,45	от 3 800 до 5 389
BOSCH GKF 550 Professional	0 – 33000	нет данных	6	550	1,4	от 5 019 до 6 750
BLACK+DECKER KW1200E	до 28000	55	8, 6 и 6,35	1200	3,37	от 4 600 до 5 590
Makita RT0700C	10000 – 30000	нет данных	6 и 8	710	1,8	от 8 500 до 9 090
Makita RP2301FCX	9000 – 22000	70	12	2100	6,1	от 23 560 до 31 007
ELITECH Ф 1800Э	12000 – 25000	55	8 и 12	1800	4,3	от 7 858 до 11 203

Преимущества использования рекуператоров для вентиляции

Несмотря на то, что приточно-вытяжная система с рекуперацией тепла обойдется дороже, чем более примитивное оборудование, а тем более устройство естественного воздухообмена, экономия энергоресурсов в данном случае, а также отличный микроклимат в помещениях оправдывают ее установку.

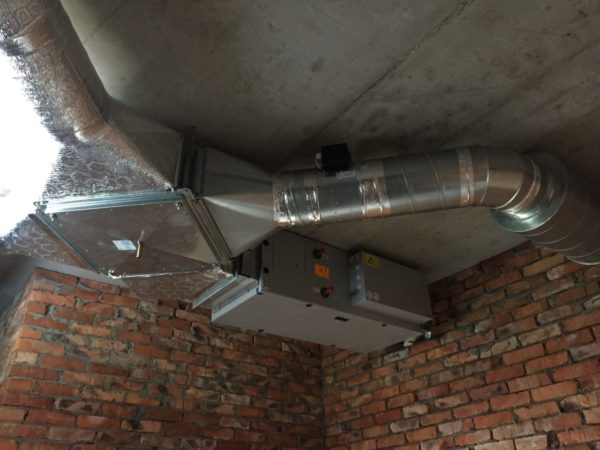

Подключённый рекуператор

Воздухообмен при использовании рекуперации характеризуется постоянством. Он не зависит от капризов погоды, времени года и разницы температур вне помещения и внутри его.В помещение поступает чистый воздух. Для этого устанавливаются фильтры, задерживающие до 90% пыли и других взвешенных частиц.

Эксплуатационный срок подобной техники достаточно большой. Существенно продлить его поможет регулярное обслуживание, включающее смену расходных элементов (они довольно бюджетны).

Приточно-вытяжная вентиляция с рекуперацией тепла, схема

Наряду с весомыми преимуществами, вентиляционная система с рекуперацией тепла, как и любое оборудование, обладает некоторыми недостатками.

Отпугнуть потенциальных клиентов может необходимость высоких первоначальных инвестиций. Однако окупается такое оборудование достаточно быстро — в течение 3…5 лет. Помимо этого, проблемы при эксплуатации техники может доставить образование на стенках рекуператора конденсата. При низких температурах это чревато обледенением прибора, что приводит к снижению эффективности его работы или даже к поломке (чем больше разность между температурой снаружи и внутри строения, там выше риск появления на рекуператоре конденсата). Шум, производимый некоторыми моделями работающих теплообменников, также приносит определенное неудобство. Выходом из положения станет приобретение оборудования с хорошей звукоизоляцией.

Приточно-вытяжная вентсистема VKT с рекуперацией

В любом случае оправданием установки дорогостоящей системы станет ее эффективность, то есть экономия энергоресурсов при надлежащем уровне комфорта для людей, создаваемом этой техникой.

Устанавливается приточно-вытяжная вентиляция с функцией рекуперации на объектах различного назначения: в частных жилых строениях, в общественных зданиях, в офисах, на производстве и складах.

Монтаж приточной установки

Сегодня, когда энергоэффективность материалов, техники, различных устройств выходит на лидирующие позиции, ПВВс рекуператорами становятся все более актуальной. В европейских странах она давно стала устанавливаться повсеместно, тогда как у нас пока не получила широкого распространения.

Видео описание

Производители: обзор и отзывы

ПРИЛОЖЕНИЕ 3 (рекомендуемое). ВАРИАНТ АРМИРОВАНИЯ КАМНЕЙ

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

1. 1. Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.

Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы

К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах.
Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение. Однако данный вид конструкции весьма производителен (КПД достигает 80%).
Рекуперативный узел с промежуточным теплоносителем

В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве.
Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

Типы техники

Виды и принцип работы вентиляции с рекуперацией могут отличаться друг от друга. Различают пять типов рекуператоров.

1. Пластинчатые – самый простой вариант, отличающийся легкой установкой, демократичной ценой и простотой в эксплуатации. Такие вентиляционные системы в своей конструкции имеют металлические или пластиковые пластины, которые разделяют входящий и исходящий потоки воздуха и занимаются их охлаждением и нагревом. У этой разновидности рекуперативных установок в конструкции нет подвижных частей, поэтому они могут похвастаться надежностью и солидным сроком службы.
2. Роторные – в корпусе таких вытяжных систем находится ротор цилиндрической формы, который и отвечает за передачу тепла. Таким системам характерна возможность регулировки скорости вращения. Единственным существенным недостатком является то, что при прохождении через такую вентиляционную систему входящий и исходящий потоки частично смешиваются, поэтому не рекомендуется устанавливать ее в больницах и других помещениях, где нужна полная фильтрация воздушного потока. Также эта разновидность не может похвастаться компактными габаритами, ее сложнее обслуживать, чем предыдущий вариант, она не удаляет неприятные запахи из помещения.
3. С промежуточным теплоносителем – такую вентиляцию характеризует наличие в теплообменнике жидкости, через которую происходит теплообмен между теплым и холодным воздухом. Такая вентиляция довольно компактная и износоустойчивая, но внутри ее часто образовывается конденсат, а КПД не превышает 60%.
4. Камерные – потоки воздуха разделяются между собой заслонкой, которая открывается, смешивая воздушные потоки. Такую вытяжную вентиляцию нельзя назвать герметичной, эффективность такого проекта невысока, поэтому в последнее время он не пользуется особой популярностью.
5. Тепловые трубки – компактные и эффективные трубы, в которых находится фреон или другое легкоиспаряющееся вещество. Благодаря теплому вытяжному воздуху оно нагревается, переходит в газообразное состояние, поднимается по трубам, отдавая тепло приточному воздуху, остывает и снова опускается. Принципиальная разница между этой моделью и предыдущими состоит в том, что два воздушных потока никак не могут смешаться. Кроме того, трубки очень надежны, а КПД при их использовании составляет до 70%.

Вентиляция с промежуточным теплоносителем

Особенности выбора рекуператора

После того, как вы узнали, что такое рекуперация тепла, можно приступать к выбору модели в свой частный дом или квартиру

При выборе домовой вентиляции с рекуператорами необходимо обращать внимание на некоторые моменты

1. Толщина корпуса приточно-вытяжной установки с рекуперацией тепла, а также материал, из которого он изготовлен. В корпусе не должно быть так называемых мостиков холода. А сам он должен хорошо переносить понижение температуры на улице до -30 градусов по Цельсию. Например, в случае с алюминиевой системой, ее придется дополнительно утеплять, так как данный материал очень плохо переносит минусовую температуру.
2. Показатель свободного напора вентиляторов – он должен быть как можно выше для обеспечения максимальной эффективности работы системы.
3. Наличие в проекте системы возможности подключения дополнительных автоматических компонентов, которые позволят сэкономить электроэнергию, включая и выключая оборудование, когда это необходимо.
4. Тип управления вентиляцией – дистанционное или при помощи элементов управления, расположенных непосредственно на устройстве.
5. Мощность и производительность – определяется еще на этапе проектирования помещения и должна обеспечивать 60 кубических метров воздуха на одного человека.

Для того чтобы обеспечить максимально эффективную рекуперацию воздуха, нужно учитывать все эти параметры, а также обращать внимание на производителя. Рекуперативные устройства от проверенных компаний служат дольше и работают эффективнее.


Что представляет собой вентиляция с рекуперацией

Вентиляция в помещениях может быть естественной, принцип действия которой основан на природных явлениях (самопроизвольный тип) или на воздухообмене, обеспечиваемом специально выполненными отверстиями в здании (организованная вентиляция). Однако в данном случае, несмотря на минимальные материальные затраты, зависимость от сезона, климата, а также отсутствие возможности очищать воздух не позволяют полностью удовлетворить потребности людей.

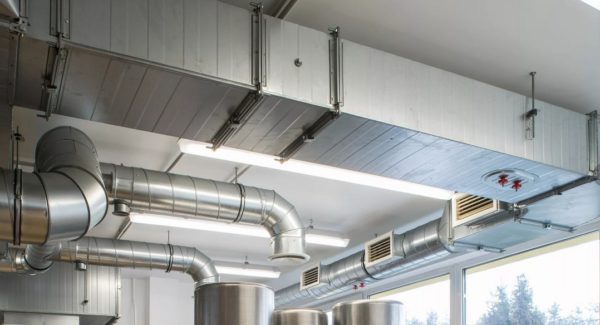

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет обеспечить находящимся в помещениях более комфортные условия, но ее устройство требует определенных финансовых вложений. Она к тому же достаточно энергозатратна. Чтобы скомпенсировать плюсы и минусы обоих видов вентиляционных систем чаще всего используется их комбинирование.

Организация воздухообмена

Любая искусственная вентиляционная система по своему назначению подразделяется на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение. При этом отработанные воздушные массы выводятся наружу естественным путем.

воздуховоды, по которым передвигается воздух;

вентиляторы, отвечающие за его приток;

звукопоглотители;

фильтры;

воздухонагреватели, которые обеспечивают подачу воздуха определенной температуры, что особенно важно в холодное время года.

Вентиляция приточно-вытяжная

Помимо перечисленного, система может комплектоваться дополнительными модулями для обеспечения комфортного микроклимата.

Вытяжная система, функционирующая одновременно с естественной вентиляцией, предназначена для удаления отработанных воздушных масс. Основной компонент такого оборудования — вытяжные вентиляторы.

Оптимальный вариант устройства вентиляции — приточно-вытяжное оборудование, установка которого помогает создать в помещениях необходимые для людей условия. Особенно полезна такая схема в зданиях, отделочные материалы которых не обладают паропроницаемостью, что сегодня не является редкостью.

Приточно-вытяжное оборудование

Вентиляция приточно-вытяжными устройствами

Вентиляционная система

В работе приточно-вытяжной вентиляции есть один существенный недостаток — наружу выводится нагретый воздух, а поступают воздушные массы, имеющие температуру внешней среды. Для подогрева расходуется большое количество электроэнергии (особенно это ощутимо в холодный период). Чтобы сократить неоправданные расходы, применяются рекуператоры.

Рекуперация (применительно к вентиляции) —возврат части тепловой энергии выводимого воздуха в помещении для использования в технологическом процессе. Она может использоваться в централизованных и локальных системах.

Схема вентиляции

Процесс рекуперации осуществляется в специальных теплообменниках (рекуператорах), к которым подведены приточные и вытяжные каналы. Воздушные массы, выводимые из помещения, проходя по рекуператору, отдают часть тепла поступающему с улицы воздуху, но с ним не смешиваются. Подобная схема позволяет существенно снизить затраты на подогрев приточного воздушного потока.

Устанавливаться рекуператоры могут на различных участках здания: потолках, стенах, полу или на крыше. Их можно монтировать и снаружи здания. Оборудование представляет собой или моноблок, или отдельные модули.

Daikin HRV plus (VKM)

При проектировании вентиляционной системы учитываются многие факторы:

• габариты и количество помещений;
• назначение строения;
• расход воздуха.

От этого и от типа выбранного рекуператора зависит эффективность устанавливаемой системы. КПД при использовании рекуперации тепловой энергии может варьироваться в пределах 30…90%. Но даже установка оборудования, характеризующегося минимальной эффективностью, приносит ощутимую выгоду.

Как устроена циркуляция воздушных масс при установке приточно-вытяжной вентиляции с рекуператором:

• при помощи воздухозаборников воздух забирается из помещения и по воздуховодам утилизируется наружу;
• до выхода из здания воздушный поток проходит через рекуператор (теплообменник), оставляя там часть тепловой энергии;
• через тот же рекуператор направляется холодный воздух, поступающий из вне, который нагревается теплом и подается в помещение.

Рекуператор

Заключение
