Клеммы для соединения проводов

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Традиционные коммутационные устройства

Клеммники, в отличие от клемм, которые являются неотъемлемой частью проводников, выступают в качестве приборов для коммутации проводов:

• изолированных;
• оголённых;
• с зафиксированными клеммами.

Материал:

• керамика – для установок с особым температурным режимом или нагревательных устройств

• полипропилен – для осветительных приборов

• полиамид – в колодках усиленной нагрузки

• карболит – для авто и устройств с высокими вибрационными нагрузками

• поливинилхлорид – в слаботочных соединениях

• текстолит и эбонит

Винтовые клеммники

Электромонтажные (строительные)

Выполнены в виде стальных или латунных гильз, оснащённых зажимами с винтами и вмонтированных в негорючую полимерную колодку. Допустимая нагрузка соединяемых проводов сечением до 35 мм² до 100 А. Допустимое напряжение до 600 В. Монтируются в машине для установки предохранителей, защищающих линию установки клеммника и отходящие присоединения.

Преимущества:

• простота работы;
• надёжность контакта;
• подходят для транспортных средств;
• минимальная цена.

Недостатки:

• возможность раздавливания винтом проводов при установке из-за мягкости алюминия или меди;
• высокая вероятность перегрева с последующей потерей контакта;
• необходимость применения латунных наконечников для многожильных медных проводников;
• постепенное ослабление прижимной силы винта с необходимостью периодической проверки крепления.

Барьерные

Выполнены в виде медных или латунных пластин, установленных в гетинаксовый корпус. Допустимая сила тока при рабочем напряжении до 1 кВт составляет до 200 А. Сечение кабеля может достигать 100 кв.мм. Обычно применяется на мощных силовых установках.

Преимущества:

• надёжный контакт соединения;
• разборность конструкции;
• упорядочивание проводников;
• крепление на приборную панель, din-рейку, печатную плату;
• наличие оргстекла для защиты от коротких замыканий или случайных контактов;
• визуальный контроль состояния соединений.

Недостатки:

• повышенное переходное сопротивление;
• длительность установки;
• необходимость оснащения проводников наконечниками для надёжного контакта.

Зажимные клеммники

Самозажимные

В твёрдом полимерном корпусе находится прижимная металлическая пластинка с латунным покрытием, срабатывающая при установке проводника до упора. Затем оголённая жила надёжно придавливается к лужёной шине.

Преимущества:

• простота установки;
• надёжность соединения;
• хорошее упорядочение;
• низкая цена;
• возможность соединения медь-алюминий;
• с функцией улучшения контакта при нагреве.

Недостатки:

• применение для крепежа кабеля небольшого сечения не больше 4 мм²;
• невысокое значение допустимого тока до 25 А, ограничивающее использование на мощных сетях;
• невозможность применения многожильных проводов из-за невысокой жёсткости при проталкивании через пластины.

Пружинные

В полимерном корпусе размещены две контактные пластинки из латуни. Одна подвижная, а вторая жёстко закреплена. После установки проводника подвижный контакт опускается с постановкой на защёлку. Установленная пружинка поджимается, обеспечивая нажим и надёжное соединение.

Преимущества:

• простой монтаж и замена;
• предотвращение случайного контакта;
• допустимость соединения разных материалов – алюминиевых и медных;
• возможность использования многожильных проводов;
• наличие контакта для выносного заземления.

Недостатки:

• возможность ослабления давления пружинки с течением времени или в результате нагрева;
• подходят для проводов с небольшим сечением не больше 2,5 мм²;
• применение для токов с невысоким значением до 25 А.

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

• Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
• Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
• Рекомендуется устанавливать только в распределительных коробках.
• Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
• Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
• На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
• Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
• Для более точных измерений показателей рекомендуется использовать приборы.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Подбор матраса Онлайн

Виды винтовых клеммников

В соответствии с формой корпуса устройства могут иметь рельефную обойму или круговую защиту. В соответствии с типом крепления устройства могут быть трубчатыми или пластинчатыми.

Трубчатый

Крепление токоведущих жил осуществляется торцом винта, который закручивается. Зачищенный кабель помещают в трубку, которая располагается по отношению к винту под углом 90°. Электрический контакт достигается методом придавливания к стенке трубки зажатой винтом жилы. Труба производится из латуни, что гарантирует качественный контакт. Соединение обеспечивается благодаря вставке провода с другой стороны.

Трубчатый клеммник

Обратите внимание! Трубчатая клемма широко применяется в организации электросети в частном доме. Ее используют в распределительной коробке

Для производства диэлектрических частей нужен полиамид. При соединении кабеля зачищаются таким образом, чтобы вся эта часть полностью входила в трубку.

Недостатком приспособления является возможность повреждения жилы при закручивании винта, поэтому рекомендуется этот вид соединителей использовать для проводов, которые имеют цельные жилы.

Пластинчатые

Этот винтовой зажим обеспечивает фиксацию провода с применением прижимной пластины или шайбы, на которую оказывает давление винт. Прижимная планка и контактная перемычка удерживают между собой проводник. С другого конца приспособления размещается аналогичное соединение.

Пластинчатый клеммник

Обратите внимание! Пластинчатые клеммники не способны повреждать токоведущую жилу. Диэлектрическая колодка производится из карболита или тугоплавкого пластика, на которой располагается контакт

Фиксация жил предусматривает одновременную вставку двух проводов, что объясняется возможностью зажима с двух сторон винта.

Для обеспечения надежного крепления рекомендуется сделать петлю из провода, надеть ее на винт, который затягивается. Чтобы ограничить возможность смещения жилы, производят нижнюю пластину П-образной формы. Такие клеммы не рекомендовано использовать для соединения многопроволочных жил. Это объясняется тем, что насечки контактов и острые грани могут повредить провод.

Крышка клеммника

Во избежание откручивания винта из-за вибрации рекомендовано применение пружинной шайбы. Клеммы имеют пластиковую прозрачную крышку, что исключает возможность касания к токоведущим частям. Пластинчатые клеммники применяются для полноценной работы электрощитков.

Desktop Monitors & Touch Screen Monitors

Варианты видов клеммников Ваго

Зажимы WAGO подразделяют на три самых популярных вида, основным различием между которыми является тип пружины, используемой в механизме:

• плоская пружина;
• Cage Clamp;
• Fit-Clamp.

Соединители с плоской пружиной

Наиболее удобный вариант для быстрого монтажа. Повторно такие зажимы не используются. Ими рекомендуется скреплять одиночные проводники с сечением от 0,5 до 4 мм².

Плоскопружинный клеммник

Важно! Если нужно соединить гибкие многожильные кабеля, то перед установкой их спрессовывают

Cage Clamp

Используются профессионалами для подключения ламп и прочих осветительных приборов. Также возможно применение для индуктивных датчиков передвижения, моторов, насосов, теплого пола, установок отопления и распределительных коробок. Они позволяют создавать контакт гибких и многожильных проводников без их предварительного прессования.

Вам это будет интересно Описание установленной и расчетной мощности

Cage Clamp

Fit-Clamp

Клеммники, обладающие врезными контактами. Это означает, что не придется заниматься предварительной зачисткой проводов перед их вставкой. Благодаря этому процесс соединения становится еще более простым и безопасным.

Fit-Clamp

Резиновая краска для бетонного пола

Прозрачные фартуки

См. также

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

1. Назначение;
2. Способы монтажа;
3. Рядность;
4. Исполнение;
5. Тип подключаемого проводника;
6. Вид зажима.

Назначение

КК различаются по назначению:

• соединение проводов;
• на печатную плату;
• на дин-рейку;
• кросс-модули.

Соединение проводов

Это самая распространённая конструкция соединителей. В основном это винтовые, ножевые и рычажные клеммные колодки. Концы проводов вставляют в отверстия фиксаторов, как с обеих сторон, так и с одной стороны.

На печатную плату

Для подключения низковольтного питания колодки с винтовыми клеммами крепят на плате. Помимо того, что провода фиксируются в КК, их ещё крепят специальными хомутами.

КК на печатной плате

На дин-рейку

Универсальные электротехнические устройства бывают в виде стационарных модулей и сборных клеммников. Первые имеют законченную конструкцию. Второй вид КК состоит из отдельных модулей, из которых можно создавать разные конструктивные положения распределительных клемм. При монтаже соединений многочисленных проводных линий в одном узле применение дин-рейки является самым рациональным решением.

Кросс-модули

Применение кросс-модулей позволяет удобно и надёжно выполнять электромонтажные работы в распределительных шкафах и щитах. Главной функцией кросс-модуля является разделение питания от одного источника энергии на несколько отходящих линий.

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

В корпус винтовой клеммной колодки вмонтированы металлические зажимы. Это горизонтальные гильзы с вертикальным винтом. Оголённый конец провода заводят в отверстие и зажимают сверху жилу винтом. С другой стороны колодки заводят в стальную гильзу другой проводник, который тоже зажимают. Образуется плотный контакт. Сталь индеферентна к меди и алюминию. Поэтому винтовые клеммники ЗВИ используют для соединения проводов из разнородных металлов, не боясь вызвать коррозионные процессы.

Зажимные

КК такого типа фиксируют проводники рычажными зажимами. Провод вводят в монтажное отверстие и рычажком прижимают жилу к гильзе. Достоинствами такого соединения являются быстрый монтаж и демонтаж проводов.

Рычажные клеммники

Существуют неразъёмные модели с пружинным фиксатором внутри гильзы, который не даёт выйти обратно проводу. Как правило, это КК одноразового пользования.

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Колодки бывают прямой и угловой конфигурации. У первых направления кабельных линий не меняются. Угловые колодки применяют на поворотах, когда нельзя изгибать провода. Выходящий проводник перпендикулярен встречной жиле. Клеммы для проводов расположены под прямым углом.

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта

Их называют «мама» и «папа». Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы».

• винтовые;
• пружинные;
• зажимная клеть;
• торцевые;
• ножевые;
• концевые.

Скворечник

Абразивы, применяемые для производства наждачной бумаги

Строго говоря, натуральный наждак, природный материал, представляющий собой смесь корунда и магнетита, в производстве современных шлифовальных материалов почти не применяется. Наиболее часто для изготовления шлифовальных материалов на бумажной или тканевой основе используют искусственно получаемые оксид алюминия (электрокорунд) или карбид кремния (карборунд), реже применяются другие абразивы — гранат, синтетический алмаз, эльбор (боразон).

Электрокорунд

Самый широко применяемый абразив. Получают электрокорунд восстановительной плавкой в дуговых печах шихты, состоящей из бокситового агломерата, малозольного углеродистого материала и железной стружки. Выдерживает сильное давление, обладает отличной режущей способностью. Представляет собой твердые кристаллы с острыми гранями на изломе. Часто при плавке в шихту добавляют легирующие добавки, улучшающие его свойства, например добавление оксида хрома увеличивает абразивную способность и прочность электрокорунда (такой электрокорунд можно узнать по рубиновой окраске).

Карбид кремния

Получают спеканием кремнезема с графитом в электропечи Ачесона. Блестящие кристаллы нерегулярной формы с очень острыми краями. Карбид кремния по твердости превосходит оксид алюминия, но более хрупок. Под давлением во время работы кристаллы раскалываются с образованием новых режущих граней. Это свойство карбида кремния сохраняет рабочие свойства шлифовальных материалов долгое время и предотвращает засорение абразивной поверхности. Шлифовальные материалы с карбидом кремния рекомендуются для обработки стекла, пластика, чистовой обработки металла.

Гранат

Довольно мягкий минерал (твердость по Моосу 6,5-7,5), поэтому применяется для шлифовки мягких материалов (в основном, дерева). Такая бумага быстрее изнашивается, но, при одинаковой зернистости, дает более гладкую поверхность, чем бумага с другим абразивом.

Алмаз, Эльбор

Алмаз обладает самой высокой твердостью из известных веществ, эльбор незначительно ему уступает по твердости (значительно превосходя, однако, другие абразивы: втрое карбид кремния и почти вчетверо корунд), но превосходит алмаз по температурной устойчивости. Из-за высокой стоимости, для производства наждачной бумаги применяются редко.

Planar EP Touch

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм

Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы

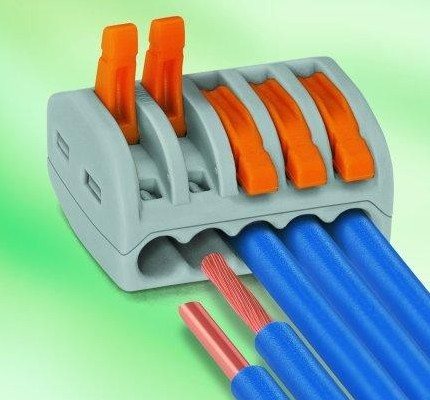

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

Разновидности

Клеммы имеют несколько разновидностей, к которым относятся следующие варианты:

Колодка без пасты

Особенности зажима:

1. С их помощью соединяют кабель с жилами, которые состоят из однородных компонентов. При этом, жила может быть как одинарной, так и состоящей из нескольких проволок.
2. Диаметр проводки достигает 4 квадратных миллиметров.
3. Колодки оснащены специальным оранжевым рычажком. С их помощью фиксируют кабель к основанию колодки. Рычажки фиксируются таким способом, что после ремонтных работ их практически не видно.

Колодка с пастой

Особенности зажима:

1. С помощью колодки соединяют проводники, которые состоят из разных компонентов (например, алюминий и медь). Отсутствие контакта между кабелями исключает процесс окисления в процессе работы.
2. Существенным минусом данного крепления считается отсутствие зажима и винта.
3. Наличие клеммы обозначает отсутствие демонтажных работ провода в дальнейшем.
4. Колодки соединяют между собой 2 или 4 проводника, диаметр которых достигает 2,5 миллиметра.

Безвинтовая колодка без пасты

Особенности зажима:

1. С помощью колодки соединяют однотипные провода (или медные, или алюминиевые).
2. Диаметр кабеля достигает 2,5 квадратного миллиметра.
3. Повторные демонтажные работы исключены.
4. В процессе работы одновременно фиксируются 2,4,6 и 8 кабеля.
5. Наиболее часто используется во время монтажа разветвления или фиксации одновременно 2 или более проводников.
6. Небольшой размер позволяет поместить колодку и проводники в коробку.

Розеточная безвинтовая колодка без пасты

Особенности зажима:

1. С помощью колодки происходит фиксация кабеля и контакта в электрической розетке.
2. Эта разновидность колодки имеет вид пластинки, которая легко помещается в корпус розетки. Это связано с тем, что провода соединяются в ряд.
3. Данные демонтажные работы используются, если соединяются провода из одного и того же компонента.
4. Диаметр проводника не должен превышать 2,5 миллиметра.
5. Соединяются одновременно 4 проводника.

Зажим в виде защелки орехового типа

Особенности зажима:

1. Фиксирует толстые кабели, диаметр, которого достигает 150 квадратных миллиметров.
2. Профильные пластины сжимают провода внутри зажима.
3. Пластиковая оболочка помогает изолировать контакты.

Скрутка, которая соединяет провода

Особенности зажима:

1. Соединяет в пучок несколько проводников одновременно.
2. Диаметр проводника достигает 16 квадратного миллиметра.
3. Колодка формируется в виде пластикового колпачка с металлическими зажимами, которые находятся внутри коробки.
4. Болт неподвижно фиксирует провода внутри коробки.

Безвинтовая колодка с пастой

Особенности зажима:

1. Соединяют медные и алюминиевые кабеля.
2. Диаметр кабеля достигает 2,5 квадратных миллиметров.
3. Одновременно используются несколько разных видов кабеля. При этом, процесс окисления исключается.
4. Данный механизм надежно фиксирует конструкцию.

Клеммы

Особенности зажима:

1. Удлиняет провода или соединяет их без помощи разветвлений.
2. Диаметр провода достигает 2,5 квадратных миллиметров.

Этот компонент состоит из следующих деталей:

• пластиковая оболочка;
• контакт;
• 2 винта;

Колодка разделена на 12 секций, которые позволяют соединить необходимое количество проводников.

Преимущества высоких грядок

По сравнению с обычными грядками у насыпных гораздо больше преимуществ:

огород можно разбить даже на участке, совершенно непригодном для земледелия;
перекопка и прополка огорода заменяются легким рыхлением почвы;
на ограниченном пространстве легче удалять сорняки;
высокую грядку легко смонтировать и так же легко разобрать;
между грядками можно выложить дорожки и ходить по ним в любую погоду;
растения быстрее созревают, что особенно важно для холодных регионов;
при обустройстве высокой грядки обеспечивается хороший дренаж;
культуры на грядках легко защитить от заморозков, накрыв брезентом или агроволокном.

Кроме того, огород из насыпных грядок может быть очень декоративным, поэтому разбить его можно рядом с домом.

Высокие грядки своими руками

Это интересно: Автополив своими руками — особенности разных типов орошения

Почему у аккумулятора 3 контакта вместо 2?

Разработчики гаджетов с питанием от батареи по-разному эксплуатируют третий контакт. Именно по этой причине не существует единственного объяснения — нет унифицированного стандарта или требования для сертификации, например. Какие тогда варианты существуют, спросите вы?

По этой причине не существует единственного правильного объяснения наличию третьего контакта — стандарта никто не изобретал, требований для сертификации, например, тоже не существует. Каждый волен делать то, что ему удобнее.

Но есть основные (общепринятые) варианты применения третьему контакту. Чтобы узнать, какой именно на вашем телефоне, нужно разобрать аккумулятор и посмотреть схему контроллера.

Передача данных (1-Wire протокол)

В большинстве случаев используется именно этот протокол, который обеспечивает связь с низкоскоростной передачей данных от 15,4 Кбит/с до 125 Кбит/с.

Датчик температуры

Почти во всех телефонах на третьем контакте вы обнаружите термистор для замера температуры — он обеспечивает простую и безопасную конфигурацию системы питания.

Контроллер заряда

Его задача — в целях безопасности выключить аккумулятор, когда он получил заряд сверх нормы или слишком сильно разрядился.

Регулировка подсветки дисплея

В некоторых устройствах (например, в старых фотоаппаратах Sony) по третьему «пину» батареи производился контроль яркости экрана (чем ниже процент заряда, тем меньше подсвечивается дисплей).

Сервисный режим при запуске

В зависимости от уровня заряда работал и запуск сервисного режима при загрузке портативной консоли Sony PlayStation Portable — весьма необычное решение.

AES-шифрование и обмен ключами

Криптографические алгоритмы также иногда отдаются на откуп третьему контакту аккумулятора.

Теперь вы знаете основные причины, почему на аккумуляторе телефона может быть 3 контакта. И хотя они отличаются между собой и иногда даже совершенно неожиданные (как та же регулировка яркости экрана на «зеркалках» Sony), в большинстве случаев встречаются именно термисторы (контроль температуры).

Для производителя важнее всего безопасность. Ведь перегрев элемента питания смартфона может привести к взрыву и самовоспламенению.

Виды клемм

Для больших токов

Для таких случаев существуют гильзы:
Вверху — гильза-соединитель алюминиевого и медного кабеля, внизу — универсальная медная облуженная:
Внутрь засовывается провод (или несколько), гильза обжимается специальным инструментом. К сожалению, какой-то нехороший человек упер мои клещи, поэтому я их не покажу. Вот в гугле картинку нашел:
А вот так выглядит обжатая гильза:
Огромный плюс в том, что при правильном выборе размера и правильной обжимке сопротивление не уменьшается по сравнению с обычным проводом

И необслуживаемое, что иногда важно. Это значит, что его можно замуровывать(после нормальной изоляции, конечно) в стену, закапывать в землю(позаботившись о гидроизоляции) и тд.

Гильзы с плоским концом и отверстием применяются в основном при заземлении, когда провод необходимо соединить с корпусом:
Гильзы с винтовым прижимом — когда надо зажать провод без инструмента.
Токи — аналогичные токам для того сечения медного провода, который совпадает с внутренним диаметром гильзы.

Клеммы для заземления проволочных лотков

Среди специальных заземлительных клемм, наиболее характерным примером служат детали и элементы, с помощью которых заземляются проволочные металлические лотки, предназначенные для прокладки кабельных линий. Материалом служит не обычная листовая сталь, а сетчатая конструкция из проволоки, способствующая эффективному отведению избыточного тепла от проводов и кабелей.

Выравнивание потенциалов осуществляется при помощи клемм, рассчитанных именно на такие конструкции. В основном они используются в производственной сфере и на объектах с повышенной пожарной опасностью.

Сами зажимы устанавливаются очень просто. Вначале клемма заземления для проволочного лотка закрепляется на его сетчатом корпусе, а затем через нее пропускается заземляющий проводник. Место стыковки должно быть обязательно очищено от изоляции. На лотках большой протяженностью, проложенных на производстве, расстояние между точками крепления должно составлять примерно 10 метров.

Для каждой конструкции устраивается отдельное заземление с использованием одножильного кабеля сечением не менее 2,5 мм2

С целью повышения безопасности на объектах особой важности сечение проводника увеличивается до 4 мм2

Planar DirectLight X

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Особенности конструкции

Морские контейнеры очень прочны и могут выдерживать внешние отрицательные воздействия. Делают их из оцинкованной стали, которая может выдерживать колоссальные нагрузки. Средний вес такого сооружения равен 2-4 т. Более подробно о габаритах можно прочитать в таблице:

Параметры готового контейнера	Стандарт 20 футов	Высокий 20 футов	Стандарт 40 футов	Высокий 40 футов	Высокий и широкий 40 футов
Внешние размеры
Длина(мм)	6058	6058	12192	12192	12192
Ширина(мм)	2438	2438	2438	2438	2500
Высота(мм)	2591	2896	2896	2896	2896
Внутренние размеры
Длина(мм)	5905	5905	12039	12039	12039
Ширина(мм)	2350	2350	2350	2350	2432
Высота(мм)	2381	2693	2372	2693	2693
Дверной проем
Ширина(мм)	2336	2340	2336	2340	2432
Высота(мм)	2291	2597	2291	2597	2597

Длинные многоуровневые грядки

Виды клеммных соединений

Все виды клеммников для соединения кабелей и проводов представлены различными типами, отличающимися по конструкции, качеству и стоимости. При выборе того или иного изделия следует учитывать номинальный ток каждого из них. Он должен быть выше тока, протекающего по соединяемым проводникам.

Наиболее востребованными считаются винтовые клеммы (рис. 1). Они отличаются наиболее простой конструкцией и высокой надежностью. Зажим винтового типа обеспечивает прочную и надежную фиксацию. Данные соединители не подходят для алюминиевых проводов.

Зажимные клеммы (рис. 2), известны еще как пружинные или самозажимные. Фиксация кабелей осуществляется пружиной, поэтому инструменты в данном случае вообще не требуются. Для извлечения провода из гнезда достаточно всего лишь поднять вверх рычажок. При выборе следует учитывать количество циклов предполагаемых соединений и извлечений. Корпус клемм изготавливается из полимеров, а в качестве контактов используются латунные пластины.

Существуют особые типы зажимов, предназначенных для соединения проводов в распределительной коробке (рис. 3). Основой конструкции служит пластмассовый корпус, в котором располагаются отверстия под провода. Внутри корпуса находится пружинный элемент и токоведущая шина. Для того чтобы подключить проводник, его нужно вставить в отверстие до упора, а пружина зафиксирует его в этом положении.

Клеммные колодки (рис. 4) представляют собой коммутационное устройство, где зажимы для проводов соединяются попарно. Гнезда имеют различные диаметры, что позволяет соединять любые типы проводников. Выходы могут быть резьбовые или без резьбы. По окончании операции происходит соединение проводов с помощью металлических винтов.

Ножевые клеммные соединители (рис. 5) чаще всего применяются в системах заземления или зануления, а также при врезке в магистральный провод дополнительных ответвлений. Зачистка провода перед установкой не требуется, его нужно просто поместить в клеммник и обжать. В результате, получается быстрое соединение, отвечающее правилам электробезопасности.

Кабинка (будка) для туалета

Базовые характеристики

Как предотвратить окисление?

Какие клеммы для аккумулятора ни выбрать, всё равно понадобится грамотное и своевременное обслуживание. Причиной этому разрушительные окислительные процессы.

Окисление приводит к образованию на поверхности металлических изделий постороннего налёта или иных проявлений разрушения. Вызвано несколькими химическими процессами, включая кислотное разрушение.

Необходимо своевременно удалять налёт. Благодаря внимательному отношению к аккумуляторным клеммам двигатель будет лучше запускаться в мороз, замедлятся процессы утечки тока и нагревания контактов.

Для очистки необходимо отсоединить клеммы, смочить в спиртосодержащей жидкости и протереть сухой и чистой тряпкой. После можно обработать поверхность электротехнических изделий специальными средствами для лучшего контакта. Это эффективнее, чем применять солидол или литол.

В картографии

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

• При использовании этих изделий, каждый электропровод имеет отдельный зажим.
• Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
• Просто монтировать, справится даже новичок.
• При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
• Прочные и надежные, устойчивы к вибрациям и ударам.
• Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
• Компактность.
• Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм²)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000
