Виды батарей отопления и их разновидности

Поддержите наш проект в соц. сетях!

1 Распространенные виды

Наиболее распространенными и старыми моделями считаются чугунные. Сегодня они используются реже, но существует достаточное количество зданий, которые отапливаются именно с помощью таких батарей. Раньше размеры отопительных радиаторов из чугуна были внушительными, выглядели они неэстетично.

Но батареи имеют и недостатки. Наиболее важным из них считается неустойчивость к резким перепадам температур, поэтому при системных сбоях в централизованном отоплении возможно появление трещин и утечки теплоносителя. Установка проблематична, так как конструкция имеет большой вес.

Транспортировка таких радиаторов также затруднена, поскольку при неосторожном обращении появляются дефекты, которые делают приспособление непригодным к эксплуатации. Существенный минус — невозможность нормально прокрасить старые модели, а также необходимость регулярно обновлять покрытие

Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

Классификация по характеру теплоносителя

Теплоносителем является вещество, переносящее энергию от котла к радиаторам. Если в Древнем Риме использовали горячий воздух от печей, то современные виды батарей отопления в доме или иных помещениях делятся на:

• водяные, жидкость в которых имеет высокую теполоемкость, неограниченный срок годности, безопасна и безвредна, но расширяется замерзая
• антифризовые, жидкость в которых теряет текучесть при отрицательных температурах, но не расширяется, сохраняя целостность радиаторов
• тэновые, а проще говоря, электрические, работающие от сети

Проложить ТЭН можно, к примеру, внутри плоского панельного радиатора. Вариант позволяет не зависеть от системы центрального отопления. Водные батареи идеальны для постоянного жилья. К антифризовым приходится прибегать в домах, которые определенный период времени выстужаются. Так происходит, к примеру, со многими дачами, гаражами, складами.

Существуют подвиды водяных батарей отопления. Они подразделяются на обычные и повышенной надежности. Определяющими факторами являются материалы и качество соединений меж деталями радиаторов.

Теперь практичные советы по устройству маяков

Характеристика биметаллических батарей

Биметаллический радиатор

Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер. Более того, сталь отлично «сотрудничает» даже с той водой, в которой имеются разные примеси, в то время как алюминий быстро нагревается и отдает максимум тепла.

Технические характеристики биметаллических батарей обогреваОсновные достоинства биметаллических радиаторов

Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.

Биметаллический радиатор в разрезе

Эксплуатационный срок составляет 20-25 лет, что вполне нормально.

Биметаллический радиатор Rifar Base Ventil 500 5 секций (нижнее подключение)

Таблица 2. Сравнение биметаллических радиаторов

Производитель/модель	Температура рабочей жидкости, ᵒС	Вес, кг	Объем, л	Мощность, кВт	Рабочее давление	Габариты секции, см
1. Sira Group/Gladiator-500	110	1,6	0,42	0,185	30	8х8х42,3
2. Gordi/Gordi-500	100	1,7	0,3	0,181	30	8х8х57,2
. Rifar/Rifar Monolit-350	135	1,5	0,18	0,136	100	8х10х41,5
4. Tenrad/Tenrad-500	120	1,44	0,22	0,161	24	7,7х8х55
5. Global/Style-350	110	1,56	0,16	0,125	35	8х8х42,5

Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер. Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.

Биметаллические радиаторы STOUT Space

Полезное видео

Сравним цены

• алюминиевые – от 1208 руб., за 6 секций;
• биметаллические – от 1503 руб., за 6 секций;
• чугунные – от 750 руб.;
• панельные стальные – в зависимости от размера от 2300. руб.;
• трубчатые стальные – от 2700 руб;
• медные батареи — от 3500 руб.

Кроме того, потребуется потратить деньги на 2 вентиля (+ 1,5 тыс. руб.) и подвесы.

Работы по замене радиаторов лучше доверить сантехникам из ЖЭКа, эта услуга будет стоить 2-4,5 тыс. руб., в зависимости от региона. Многие предлагают замену дешевле без договора, но наличие документов даст вам гарантию: если после включения радиатор прорвет или потечет, они будут отвечать за это.

Единственное, очередь в ЖЭКах обычно большая, поэтому если вы решите нанять другого мастера, то дополнительно нужно будет оплатить отключение воды (около 800 рублей). При этом никаких гарантий, что после включения они не потекут, вы, скорее всего, не получите.

Комментарии

КАЧЕСТВЕННО

Поэтапное сооружение бетонной стяжки в здании гаража

Подготовка основания

Преимущества бетонного пола очевидны, именно поэтому ему отдается предпочтение:

1. Он обладает высокой стойкостью к статической нагрузке.
2. У него прочное покрытие.
3. Он весьма стойкий к химическим воздействиям, ведь в гараже вы частенько используете различные жидкости и масла.
4. Пол из бетона пожаробезопасный.
5. Противостоит перепадам температур.
6. Долго прослужит при надлежащем и тщательном выполнении строительных работ.

Недостатки такого покрытия − трудоемкость процесса и пыль. От последней можно избавиться, постелив поверх бетона половую плитку. А облегчить процесс строительных работ можно, предварительно внимательно изучив рекомендации со всеми тонкостями подготовки основания для бетонного пола и его непосредственной заливки.

Бетонное основание пола.

Устройство самого простейшего бетонного пола в гараже состоит из следующих шаров:

• грунт;
• щебень;
• песок;
• гидроизоляция;
• утепление;
• бетон;
• армирований метал;
• плитка (если желаете избавиться от пыли).

Для бетонирования пола в гараже, в первую очередь, вам необходимо подготовить основание для заливки. Для этого нужно вырыть яму по всему периметру гаража глубиной от 25 см и больше

При этой процедуре очень важно удалить плодородный слой вплоть до чистого грунта. Так вы избежите разрушение материала в будущем из-за прорастающих пород

Если в гараже планируется смотровая яма, нужно вырыть достаточную для нее площадь и установить в там металлический короб, который сверху дополняется досками. Металлический короб также нуждается во внешней теплоизоляции из пенополистирола.

Далее обустраиваем опалубку для смотровой ямы, верхний уровень которой должен лежать вровень с будущим полом гаража. Также позаботьтесь о пластиковой трубе, через которою в смотровую яму позже вы проведете электрокабель для освещения. За основной материал для ямы можно взять и кирпич.

Подготовив основание для бетонного пола, можно переходить к основным замерам.

Меню футера

Критерии выбора радиаторов для квартиры

На принятие решения относительно приобретения радиатора определенного вида влияют не только его технические параметры и условия функционирования системы центрального теплоснабжения. Существуют определенный порядок, как правильно выбрать батареи отопления.

Нужно непременно обратить внимание на такие нюансы:

Рабочее давление. На каждое изделие имеется паспорт, где этот параметр обязательно указывается производителем. Его величина должна минимум в 1,5 раза превышать фактическое давление в отопительной конструкции. Именно его перепады чаще всего являются причиной поломки современных приборов.

Возможность предупредить гидроудары. Это оказывает сильное влияние на продолжительность эксплуатации батарей. В квартирах, где имеется центральное отопление, уберечься от них невозможно. Поэтому нужно отдавать предпочтение тем агрегатам, у которых высокая степень сопротивления гидроударам.

Количество секций. Некоторые батареи можно наращивать в процессе эксплуатации

Когда трудно определиться с размером конструкции, нужно обратить внимание на такие радиаторы.

Мощность прибора. Не все батареи способны справиться с созданием комфортного микроклимата в доме в регионах, где температура воздуха на улице опускается ниже – 40 градусов

Поэтому так важна информация, какие батареи самые теплые. Некоторые зарубежные изделия рассчитаны на 80-90 градусов, а для районов с суровой зимой желательно подбирать модели с температурой нагрева до 120-130 градусов.

Качество теплоносителя. В отечественных центральных отопительных системах циркулирует вода, качество которой настолько плохое, что от него страдают внутренние поверхности радиаторов. Поэтому приобретать лучше батареи с толстыми стенками.

Внешний вид и дизайн продукции. Выбирая батареи для комнат, в которых выполнен современный ремонт, вряд ли кто-то захочет устанавливать громоздкие конструкции. Из богатого ассортимента, представленного на рынке, всегда можно подобрать оригинальную модель.

Длительность эксплуатационного срока. Замена отопительных приборов в квартире является дорогостоящим мероприятием, поэтому новые изделия должны прослужить не менее 20 лет.

Простота монтажа. Этот критерий имеет значение только в том случае, когда установка отопительного оборудования производится самостоятельно. Тяжелую чугунную конструкцию смонтировать в одиночку невозможно, а с легкими панельными радиаторами проблемы не возникнут.

Информация о том, какие бывают радиаторы отопления для квартиры, не будет лишней для того, кто хочет приобрести новые приборы. Специалисты не советуют сильно экономить на их покупке, поскольку дешевые изделия могут стать причиной аварии в доме и доставить немало неприятностей для жильцов многоквартирного здания.

Алюминиевые радиаторы отопления

Как следует из названия это радиаторы сделанные полностью из алюминия. Здесь существует два вида радиаторов – литьевые и экструзионные. Оба их лучше использовать для автономного отопления – к централизованной системе они не подходят из-за давления и коррозии, которая вызвана некачественным теплоносителем в центральной теплосети.

Литьевые радиаторы

Радиаторы изготовленные методом литья под давлением, отличаются широкими каналами для горячей воды и прочными толстыми стенками.

Радиатор составлен из нескольких секций, которые при необходимости можно либо добавить, либо убрать лишние.

Экструзионные радиаторы

При этом способе производства (более дешевом) вертикальные части батареи выдавливают из алюминиевого сплава на экструдере. Коллектор отливают из силумина. Цельное изделие не поддается изменению – нельзя ни добавлять секции, ни убирать их. В этом заключается главный минус данного типа радиаторов.

Производители: Это в основном компании из Италии. В частности, можно назвать FARAL Green HP, ALUWORK, Sira Group (батареи ROVALL), Fondital.

+ Плюсы:

• Эти радиаторы очень легкие, поэтому просто монтируются, не требуя применения прочных кронштейнов.
• По теплоотдаче они занимают одно из первых мест среди всех отопительных приборов.
• Они способны очень быстро нагреть комнату.
• Они экономичны и могут оснащаться температурным регулятором.
• Дизайн изделий современен и привлекателен.

— Минусы:

• Срок службы не очень велик – около 15 лет.
• Алюминий активен в химическом отношении, поэтому страдает от коррозии и требует качественного теплоносителя.
• При вытеснении воздуха образуется водород.
• Слабая конвекция.
• Возможны протечки между секциями.
• Гидроударам и скачкам давления радиаторы из алюминия противостоять не способны.

Главные характеристики:

• Давление (рабочее) – в среднем 6-16 бар.
• Тепловая мощность (1 секции) – 82-212 ватт.
• Температура горячей воды (максимум) – 110 градусов.
• pH воды – 7-8.

Параметры правильного выбора радиатора в квартиру

Все отопительные приборы в зависимости от материала изготовления и от конструкционных особенностей классифицируются на несколько групп. Батареи изготавливаются из:

• чугуна;
• стали;
• алюминия;
• биметалла.

Конструкционно радиаторы бывают:

• панельными;
• секционными;
• трубчатыми;
• пластинчатыми.

Угрозы центрального отопления в многоквартирных домах

Выбирая отопительный прибор, задумайтесь о том, какие же факторы говорят в пользу того или иного типа батарей. Отличие квартиры от частного дома в том, что отопление последних — автономное. А вот центральное отопление, обладающее рядом неоспоримых достоинств, таит в себе и угрозы, поэтому при выборе калорифера следует учитывать, что:

1. Вода, которая долгое время путешествует по трубам, содержит примеси, вызывающие коррозию элементов систем отопления (СО).
2. В жидкости неизменно попадают твёрдые частицы, которые царапают трубы и батареи изнутри, а через несколько лет протирают их до дыр.
3. Центральное отопление часто страдает от температурных перепадов, в зависимости от погодных условий.
4. А самая большая опасность — перепады давления или гидроудары. Причины этой неприятности — резкое закрытие вентиля насосной станции или попадание воздуха в СО. Гидроудар способен наделать огромное количество бед, малой из которых будет поломка батареи, а ведь горячей и далеко не чистой водой можно испортить предметы обстановки, залить соседей снизу, а то и причинить вред находящимся поблизости людям.

Внимание! Согласно рискам, таящимся в СО многоквартирных домов, необходимо выбирать радиаторы отопления, которые смогут этим угрозам противостоять

Атмосферное давление

Давление батарей, заявленное производителями, должно превышать рабочее и испытательное давление в СО. Информация о том, сколько атмосфер составляет давление в вашем доме, находится в управляющей компании.

Испытательное давление превышает рабочее в полтора раза, поэтому ориентироваться лучше на него.

Справка. Пятиэтажные дома постройки 70—80-х годов, хрущёвки, имеют испытательное давление не более 8 атмосфер, тогда как в современных домах этот показатель не менее 15.

Гидроудары

Вероятность появления гидроудара тем выше, чем старше дом и, соответственно, трубы СО.

О том, что в трубах «пошаливает» давление, говорят щелчки, гудение и другие посторонние звуки. При их возникновении обратитесь в коммунальную службу.

Но не всегда получается уберечься от такой неприятности. Поэтому, если вы замечали посторонние шумы в трубах, заменяя радиатор отопления, выберите тот, что способен противостоять резким скачкам давления в системе.

Качество теплоносителя

Качество воды в СО далеко от идеального, поэтому радиаторам необходимо уметь стойко выдерживать как химические, так и физические атаки. Калориферы должны быть изготовлены из нейтрального материала или иметь внутри специальное покрытие.

Важна и толщина стенок батареи. Частицы шлака, протекая по трубам, действуют как наждак и протирают со временем каждый металл. Чем толще стенка отопительного прибора, тем дольше он прослужит.

Теплоотдача

Главная функция радиаторов — обогрев помещения. Выбирая батарею в квартиру, учитывайте его теплоотдачу, которая зависит от толщины стенок, материала изготовления и конструкционных особенностей. Чем выше теплоотдача, тем теплее будет в доме.

Внешний вид

В советские времена в квартирах стояли страшненькие чугунные секционные радиаторы.

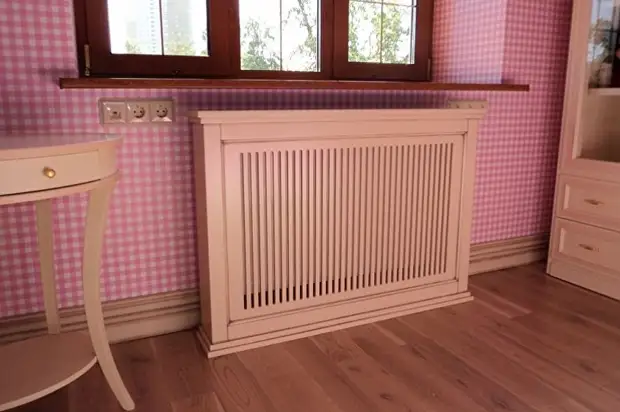

На какие только ухищрения не пускались владельцы, чтобы придать им приятный внешний вид: красили, устанавливали экраны и закрывали занавесками.

Теперь в этом нужды нет, так как современные радиаторы отопления способны гармонично дополнить интерьер, главное — правильно их подобрать.

Срок службы

Не последним параметром выбора радиатора отопления является продолжительность службы. Понятно, что зависит это не только от качества батареи, но и от свойств СО. И все же, чем выше заявленный производителями срок эксплуатации конкретного калорифера, тем дольше он прослужит. А это значит, что не придётся каждые несколько лет возиться с громоздкими устройствами, приглашать специалистов и платить за покупку и установку новых отопительных приборов.

Правила установки

Отопление радиаторного типа в собственном доме – залог комфорта и уюта осенью и зимой. Хорошо, когда подобный механизм уже был подключен к отопительному механизму централизованного типа. Если же чего-то подобного нет, то появляется необходимость применения отопления автономного характера. Если ведется речь о том, чтобы осуществить монтаж системы отопления своими руками правильно, то следует сказать, что самым важным элементом будет выбор вариантов подключения радиаторов в доме собственной постройки.

Первое, с чем необходимо разобраться, это разводка труб. Это можно назвать важным моментом, ведь жильцы собственных домов на этапе их постройки редко когда могут четко и правильно рассчитать расходы, которые будут сделаны на формирование отопительной системы, потому приходится делать экономию на различного рода материалах. Обычно способ подключения труб может быть либо одно-, либо двухтрубным. Первый вариант экономичен, при котором от отопительного котла по полу проводится труба, идущая через все стены и комнаты и которая возвращается в котел. Поверх нее следует установить радиаторы, а соединение будет осуществляться при помощи патрубков снизу. В то же время в трубы идет горячая вода, совсем заполняющая батареи. Потом вода опускается и через другой патрубок попадает в трубу. По сути, идет последовательное соединение радиаторов благодаря нижнему подключению. Но тут есть минус, ведь в конце подобного соединения во всех последующих радиаторах температура теплового носителя будет ниже.

Решить данный момент можно двумя способами:

• подключить ко всему механизму специальный насос циркуляции, позволяющий равномерно по всем отопительным приборам распределить горячую воду;
• подключить в последних комнатах дополнительные батареи, что позволит увеличить площадь теплоотдачи до максимума.

Когда с этим вопросом все стало ясно, следует остановить свое внимание на схеме присоединения отопительных батарей. Самым распространенным будет боковое

Чтобы сделать его, следует выводить трубы сбоку стены и подключать к двум батарейным патрубкам – сверху и снизу. Сверху обычно подключают трубу, подающую тепловой носитель, а снизу – выводящую. Эффективным также будет подключение диагонального типа. Чтобы выполнить его, следует для начала к патрубку наверху присоединить трубу, подающую тепловой носитель, а к нижнему, находящемуся с иной стороны – обратку. Получается, что тепловой носитель будет транспортироваться по диагонали внутри радиатора. Эффективность подобного механизма будет зависеть от того, как распределяется жидкость в радиаторе. Редко когда несколько батарейных секций могут быть холодными. Такое случается лишь в случаях, когда способность пропуска или же напор слабоваты.

Отметим, что подключение радиатора снизу может быть не только в однотрубных, но и двухтрубных вариантах. Но такая система считается крайне неэффективной. В таком случае еще понадобится установить насос циркуляции, что существенно повысит стоимость создания отопительного механизма и создаст расходы на электроэнергию, которая нужна для работы насоса. Если говорить, чего делать не нужно, то это не заменять подачу воды обраткой. Как правило, наличие этой проблемы показывает отладка.

Монтаж отопительных радиаторов своими руками в собственном доме сопряжен с целым рядом моментов, которые не дают сказать о том, что это легкий процесс. Его сложность состоит еще и в том, что в каждом индивидуальном случае необходимо осуществлять подбор батарей для того или иного строения, а также знать, как именно в частном доме, который уже построен, проходят трубы. Также не менее важным фактом будет понимание потребностей в отоплении и проведение всех необходимых расчетов.

Кроме того, не следует забывать, что существуют различные схемы подключения и то, что может быть неэффективно в одном доме, в другом будет отличным решением

Если вы приняли решение сделать установку радиаторов отопления самостоятельно, то следует хорошенько изучить теоретические моменты, а также по возможности хотя бы проконсультироваться со специалистом, который подскажет, на что во время монтажа радиаторов и системы отопления в целом следует обратить особо пристальное внимание

О том, как правильно выбрать радиатор отопления, смотрите в следующем видео.

Основные характеристики типового радиатора

Независимо от сложности системы отопления, основная задача сводится к поддержанию заданной температуры в доме или квартире. Радиатор отопления играет в этом ключевую роль, осуществляя теплообмен между воздухом в помещении и теплоносителем.

Равномерное прогревание, эффективная теплоотдача, поддержание микроклимата, устойчивая работа – основные требования, предъявляемые к батарее отопления.

В жилых помещениях устанавливаются одинарные, панельные или секционные спаренные радиаторы, не выделяющие при нагреве токсинов

Основные параметры, влияющие на выбор конкретной модели:

• Рабочее давление системы. Зависит от того в автономную или централизованную сеть включен прибор. Устроена она по самотечному или принудительному принципу. В среднем варьирует от 3 до 10 бар или в аналогичном интервале атмосфер.
• Тепловая мощность. Характеристика, требующаяся для расчета необходимой  для обогрева помещения тепловой мощности. Нужна она и для подбора отдельных составляющих секционных батарей. На обработку 10 м² округленно требуется 1кВт.
• Модульность. Качество, присущее сборным радиаторам, дающее возможность сборки-разборки прибора под индивидуальные требования.
• Скорость реакции на tº. Точнее, способность реагировать на изменение температуры теплоносителя. период времени на остывание и разогрев.
• Возможность оснащения автоматикой. Устройствами, отслеживающими погодные условия и самостоятельно устраняющими воздушные пробки.

Представленные сейчас к продаже приборы обеспечивают свободную циркуляцию жидкого теплоносителя по системе. Отличаются коррозионной стойкостью и привлекательным внешним видом.

Секционные радиаторы различаются формой и размером секций, обеспечивающих поставку необходимого количества тепловой энергии

Тепловая эффективность радиатора зависит от площади поверхности рассеивания энергии. Плоский металлический конвектор имеет гораздо меньшую площадь, по сравнению с секционным алюминиевым, того же геометрического размера. Т.к. последний излучает тепло всей площадью ребер.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который «одевают» алюминиевую оболочку.

 Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

+ Плюсы:

• Инерционность практически отсутствует, отдача тепла — велика.
• Биметалл может выдерживать повышенное давление и гидроудары.
• Объем горячей воды небольшой.
• Монтаж прост, дизайн — современен.
• Стойкость к коррозии.

— Минусы:

• Цена «кусается».
• Теплоотдача ниже, чем у радиаторов из алюминия.

Главные характеристики:

Давление (рабочее) – в среднем 20-50 бар.
Тепловая мощность (1 секции) – 150-180 ватт.
Температура горячей воды (максимум) – 130 градусов.
Характеристики теплоносителя – неважно.

Заключение

Подводя итог, хочется сказать, что  лучше и не пытаться экономить на батареях. Залитая кипятком обстановка и потоп у соседей обойдутся куда дороже, чем несколько действительно качественных радиаторов. Лучше всего для квартиры выбирать проверенные годами чугунные изделия, или современные конструкции из биметалла.

Также важно приглашать для установки хорошего сантехника, который действительно в этом разбирается. Он сможет вам сделать все аккуратно и безопасно, учитывая специфику подключения именно в вашей ситуации

Расскажите, какие батареи стоят у вас, чем был обоснован именно такой выбор? Всего доброго!
