Водоснабжение частного дома из скважины: схема и организация

Содержание

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Организация водозабора

Занимаясь обустройством автономной системы водоснабжения на собственном загородном участке, полезно хотя бы в общих чертах представлять себе как технологический порядок и очередность предстоящих работ, так и основные характеристики входящих в систему водоснабжения узлов и подсистем.

Колодец строится до первого водоносного слоя, имеющего в Подмосковье усредненную глубину залегания от 3 до 30 метров. Скважины бурятся на глубину второго (песчаного) слоя – от 25 до 70 метров, третьего (известкового) от 20 до 150 метров, и четвертого (глиняного упорного) водоносного слоя, имеющего глубину от 70 до 250 метров.  Причем, геодезические особенности административных районов столь существенно разнятся, что есть места, где проще и дешевле пробурить скважину,  чем выкопать колодец, но чаще наоборот.

Более подробную информацию об этих отличиях Вы можете получить в разделах:

Водопровод из колодца в дом
Водопровод из скважины в дом

Исходя из всего вышеизложенного, можно заключить следующее – выбор источника водоснабжения и организация водозабора для загородного дома, дачи, коттеджа, непосредственным образом влияет на технологию обустройства как самого источника воды, так и на комплексную систему водоснабжения и канализации в целом.

Система водоснабжения Вашего дома или дачи прослужит Вам долгие годы, не требуя лишних расходов на переделки и доставляя радость Вашей семье, если будет исполнена профессионалами, которые специализируются на проектировании и монтаже систем водоснабжения именно на объектах загородной недвижимости.

Наша рекомендация:

Еще на этапе проектирования и подготовки системы автономного водоснабжение своего участка следует подумать об утилизации хозяйственно-бытовых стоков. В случаях проблем с переизбытком воды на поверхности участка и/или в подвале дома данный вопрос приобретает еще большую актуальность и требует пристального заблаговременного внимания, в момент закладки всей системы инженерных коммуникаций.  Для этого нашей фирмой предлагается несколько вариантов строительства систем автономной канализации.

Специалисты нашей компании имеют большой и успешный опыт установки данного вида систем. Мы работаем слаженно, качественно и недорого!

Задайте вопрос или оставьте Заявку, обратившись с 9.00 до 21.00 по телефону в шапке сайта:

Видео: как правильно выбрать матрас

Как правильно выбрать матрас? Рекомендации от производителя
Смотреть видео

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Статья обновлена: 13.05.2019

Новое на сайте

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Варианты обустройства

В настоящий момент широко распространены следующие 3 способа обустройства скважин – с кессоном, адаптером или оголовком. Выбор в пользу того или иного варианта осуществляется после бурения скважины и изучения пожеланий заказчика.

Использование кессона

Кессон – влагонепроницаемая камера, которая изготавливается из металла или прочного пластика. По виду емкость напоминает обыкновенную бочку. Объем обычно эквивалентен стандартизированному ЖБ-кольцу на 1 м. Изделие заглубляется в землю и используется для решения следующих задач:

• защита от воды и грязи;
• обеспечение нахождения оборудования круглый год при плюсовой температуре;
• предотвращение замерзания;
• обеспечение герметичности;
• круглогодичная скважинная эксплуатация.

Сперва вырывается котлован. Глубина – до 2 м. Затем внизу прорезается отверстие под обсадную трубу. Емкость опускается в яму и размещается по центру скважины. Обсадка обрезается и сваривается с днищем. В конце изделие засыпается грунтом. На поверхности виднеется лишь люк.

Эксплуатация адаптера

Обустройство скважины под воду предполагает выведение водопровода прямо через обсаженную колонну. Трубопровод прокладывается ниже глубины промерзания грунтовых масс. Сам элемент производится в виде трубного соединения безрезьбового типа. Один конец устройства жестко скрепляется с обсадкой, а другой – вкручивается в подведенную к погружному насосу трубу.

Применение оголовков

Элементы создаются либо из пластика, либо из металла. Приспособления состоят из крышек, соединительных фланцев и сделанных из резины колец. Монтаж не сопровождается сваркой.

Установка начинается с обрезки обсадной трубы. Потом опускается насос и ставится крышка. До ее уровня поднимается фланец и резиновое уплотнение. Крепление выполняется путем затяжки болтов.

Комментарии

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

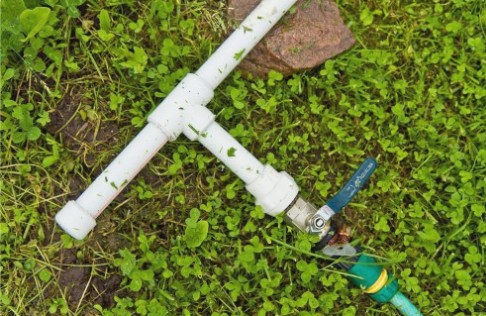

Фото водопровода на даче

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

• работы по пайке следует выполнять в чистом помещении;
• места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
• любая влага с наружной и внутренней части труб должна быть тщательно удалена;
• не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
• прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
• возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Получаем малиновый цвет и его оттенки путем смешения красок

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

• Скважина;
• Насосная станция или насос;
• Гидроаккумулятор;
• Система очистки воды для подачи в помещение;
• Запорный клапан;
• Тройник для распределения воды;
• Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Народное средство на основе столового уксуса

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

Использование акрилатной краски в интерьере и декоративном оформлении фасадов

Сезонные варианты систем водопровода

Для обустройства локальных систем водоснабжения могут использоваться различные варианты. Учитывая свои потребности и варианты проживания владельцы загородных участков при отсутствии централизованных коммуникаций могут самостоятельно обустроить свои участки.

Летняя конструкция

Схемы летнего водопровода представлены системами:

• разборными;
• стационарными.

Подключение летнего водопровода

Разборная конструкция предельно проста в монтаже и эксплуатации. С приходом теплого сезона можно смело установить необходимый набор элементов на участке.

Конфигурация из пластиковых труб и шланг прокладывается поверх земли в необходимых направлениях. Конструкция будет отличаться высокими показателями надежности при использовании качественных соединительных переходников и вентилей.

Стационарная конструкция представляет собой обычную систему водопровода проложенной в земле. Глубина закладки может быть не существенной. В необходимых местах выводятся водоразборные краны. Малая глубина залегания всегда позволит переориентировать такую систему в летний сезон.

Однако следует учитывать, что при заморозках система может быть повреждена. Поэтому обязательно должен присутствовать некоторый уклон магистрали для возможности освобождения системы.

Зимняя конструкция

Для эффективной и надежной работы зимнего варианта водопровода потребуется его тщательное утепление. Это гарантирует его сохранность и функционирование.

Схема обогрева зимнего водопровода

Работы начинаются с места подключения насоса. Многие владельцы совмещают водопровод с питающим кабелем в общем кожухе.

Выводы и полезное видео по теме

Видео #1. Обзор узла ввода в подвале частного дома:

Видео #2. Возможные ошибки при организации ввода ХВС в коттедж:

Видео #3. Разбор завода в дом холодной воды из колодца:

Организовать подачу воды и ее ввод в частный дом несложно. Если выбрана схема с централизованным снабжением с водоканала, то все работы придется перепоручить сторонним монтажникам. Самому здесь сделать можно только разводку труб внутри коттеджа.

А вот автономное водоснабжение возможно обустроить и самостоятельно. Главная сложность – скважина и колодец. Но даже их пробурить и выкопать вполне получится своими руками.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по заинтересовавшим или неясным моментам, размещайте фото по теме статьи. Делитесь полезной информацией, которая может пригодиться посетителям сайта.
