Электродный отопительный котел галан

Куда отвести воду с крыши?

6 Производство своими руками

Перед тем как начать самостоятельный монтаж обогревательного оборудования, нужно определиться со способом подключения котла к источнику энергии. Зачастую специалисты используют такие варианты:

1. 1. 1-фазное подключение.
2. 2. 3-фазное подключение.
3. 3. Параллельная связка.
4. 4. Интегрирование блоков с поддержкой автоматизации.

При выполнении монтажных работ нужно подготовить трубу из нержавейки, длина которой составляет 250 мм, а диаметр 8−10 сантиметров, сварочную установку, электроды, клеммы, изоляторы и металлический тройник, и муфту.

На подготовительном этапе нужно учесть несколько рабочих моментов, а именно:

1. 1. Заземлен ли корпус установки.
2. 2. Выходит ли на наружную трубу только нулевой провод.
3. 3. Подается ли фаза на электрод.

Что касается вариантов планировки работы отопительной системы, то их есть два:

1. 1. Одноконтурный — такое оборудование может выполнять только обогревательную роль.
2. 2. Двухконтурный — выполненные по двухконтурной схеме котлы предназначаются и для отопления, и для подогрева воды.

Электродный котел своими руками чертежи

Прежде чем приступить к изготовлению следует учесть, что львиная доля цены электродной установки приходится не на сам нагреватель, а на электронную систему управления, насос, обеспечивающий циркуляцию теплоносителя и другие комплектующие, изготовить которые в домашних условиях вряд ли получится. Ну а для тех, кто все же решил попробовать свои силы, ниже приведена пошаговая инструкция.

1. На один конец трубы навинчивается муфта, которая будет играть роль выходного патрубка.
2. С другого конца навинчивается тройник, обеспечивающий подачу теплоносителя.
3. Из прочного текстолита или другого диэлектрика изготавливается заглушка, обеспечивающая фиксацию электрода по центру. Для изготовления самого электрода можно использовать стальной пруток диаметром 10-12 мм. После установки стержня заглушка вместе с электродом ввинчивается в тройник.
4. К трубе приваривается два болта М8, которые будут служить клеммами нулевого провода и заземления.
5. Через муфту и свободный конец тройника прибор подключается к отопительному контуру.

Особое внимание следует уделить уплотнению резьбовых соединений и устройству заземления. Современные электродные котлы отопления отличаются простотой конструкции, надежностью и длительным сроком службы и вполне могут составить конкуренцию твердотопливным и газовым котлам

Использование электричества позволяет избежать как утомительной заготовки дров или угля, так и устройства дымоходов

Современные электродные котлы отопления отличаются простотой конструкции, надежностью и длительным сроком службы и вполне могут составить конкуренцию твердотопливным и газовым котлам. Использование электричества позволяет избежать как утомительной заготовки дров или угля, так и устройства дымоходов.

Отделка деревянного дома внутри: пол

Полы в деревянном доме чаще всего выполняют из настила, палубной или паркетной доски, различные варианты можно увидеть на фото. Самыми прочными и долговечными, устойчивыми к истиранию считаются лиственница и кедр. Полы из этих пород древесины будут долго радовать своим внешним видом.

Пол в деревянном доме должен сочетаться со стенами, чтобы интерьер смотрелся гармонично. Готовое покрытие необходимо обработать воском (парафином) и нанести несколько слоев лака или тонера. Это действие следует повторять каждые 2 года.

Темно-серый ламинат в просторной гостиной деревянного дома

Коричневый паркет в сочетании со светлой вагонкой и белым потолком в спальне частного дома

Керамическая плитка на полу частного дома из дерева в стиле кантри

Темный паркет в спальне частного дома

Выполняя отделку деревянного дома изнутри, не стоит экономить на материалах, а также пренебрегать рекомендациями. В противном случае срок службы дома может существенно сократиться, а его внешний вид не оправдает ожиданий.

Виды электрических котлов

Особенности мебели

Установка и подключение агрегата

Перед выполнением монтажа электрического котла необходимо выбрать наиболее подходящее для этого место и создать заземляющий контур. Желательно, чтобы он отвечал требованиям ПУЭ. Электронагревательное оборудование потребляет немалый ток, поэтому рекомендуется использовать соответствующий по сечению кабель и выключатель-автомат.

В комплект поставки отопительных систем Галант входит пошаговая инструкция установки и подсоединения котлов к электропитанию. Потому потребителю не придется самостоятельно рассчитывать какие-либо параметры.

Варианты подсоединения электроприбора к отопительным контурам:

• стандартное;
• параллельное;
• модульное;
• к системе «теплый пол».

Модель электрического котла необходимо подбирать по мощности, которой будет достаточно для эффективного отопления квартиры или собственного дома. Для обогрева помещения площадью 10 м кв. агрегат должен иметь мощность 1 кВт. Соответственно, если общая площадь частного дома составляет 70−80 кв. м, нужно покупать электрокотел мощностью от 7 кВт. Чем больше мощность отопительного агрегата, тем он дороже будет стоить.

Если в квартире или частном доме планируется обустройство системы «теплый пол», тогда понадобится электрический котел для отопления и горячего водоснабжения достаточной мощности. В подобном случае дополнительно понадобится циркуляционный насос, а трубопроводы системы отопления подсоединятся к коллектору.

Принцип работы самодельного электродного котла

Жидкость, налитая в «стакан», в нашем случае это вода, начинает через время кипеть. Пар, который постепенно образуется, начнет подниматься по трубе и отдавать тепло, превращаясь в воду. Вода же будет стекать вниз по наклоненной трубе и медленно оказываться в «стакане». Потом цикл будет начинаться снова.

Высокий уровень экономичности такого отопления при больших объемах обогрева позволяет делать их небольшого размера, что является еще одним преимуществом.

Если нужно обогреть большой объем помещений, то можно создать несколько электродных котлов в различном порядке для получения нужных характеристик на выходе. Дополнительный плюс в том, что такие котлы можно монтировать и устанавливать без получения на это специального разрешения.

Получение оборудования высокой экономичности в процессе производства тепла — это только одна из целей обогрева помещений в зимнее время года. Другая сторона проблемы — это небольшой расход тепла на получение комфортного микроклимата в помещениях разного типа и назначения

Важно также позаботиться о теплоизоляции дома или квартиры, и о соблюдении энергосберегающих технологий конструкций при строительстве дома в целом

Как устроен электродный котел

Электродный котел в случае утечки теплоносителя автоматически отключается, так как электрическую цепь замыкает жидкость, которая циркулирует в трубах и обогревательном приборе.

Простым макетом, демонстрирующим его работу, служат 2 провода с металлическими лезвиями, закрепленными деревянными щепками на 4,5 см друг от друга и включенными в сеть.

Источник фото: kamburg.ru

Под воздействием переменного тока начинается хаотическое движение ионов с выделением большого количества тепла. Подобный самодельный прибор был востребован студентами и солдатами во времена Советского Союза в качестве кипятильника.

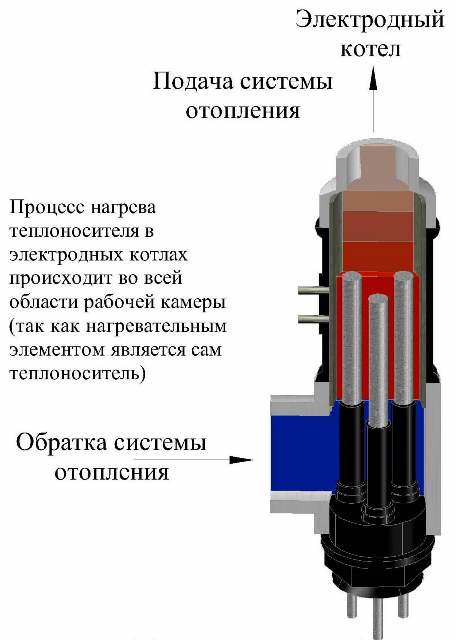

Устройство электродного или ионного котла имеет подобную конструкцию. Корпус выполнен в виде цилиндра, внутри которого расположены электроды.

Их количество зависит от предусмотренной системы электроснабжения. 1 или 2 электрода характерны для однофазного тока. Для трехфазного тока используются конструкции с 3 электродами. При напряжении 220В роль нулевой фазы может выполнять корпус, и в этом случае имеется только 1 электрод.

Входной патрубок для теплоносителя расположен сбоку, ближе к месту крепления электродов.

Какой принцип работы у электродных котлов

Теплоноситель в этих котлах нагревается за счет ионизации – молекулярного расщепления теплоносителя на ионы с положительными и отрицательными зарядами. Ионы стремятся к противоположным по заряду электродам, выделяя при этом энергию. Процесс ионизации и разогрев теплоносителя происходит в небольшой камере. Теплоносителем может быть раствор этиленгликоля или специально подготовленная вода. Сопротивление теплоносителя падает при нагреве, токи возрастают, и котел выходит на максимальную мощность. Режимы задаются и контролируются автоматикой, позволяющей устанавливать и поддерживать нужную температуру радиаторов или воздуха помещения. Для контроля используется комнатный термостат «Комфорт». Последняя разработка компании – модуль GSM, про помощи которого можно управлять котлом дистанционно.

Расход электроэнергии на электродные котлы меньше, чем на другие типы оборудования, что объясняется принципом их работы и управления. Конструктивно электродные котлы очень надежны. Единственной причиной выхода из строя может стать утечка теплоносителя – в этом случае котел просто отключится.

Устройство электродного котла

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Полки для ванных комнат: виды, материалы и стилевое оформление

Видео описание

Мифы о выдающемся КПД

При изучении рекламных материалов электродных котлов складывается впечатление, что потребителей считают глухими невеждами. Якобы «ионные» котлы извлекают тепло буквально из ниоткуда, выдавая тепловую энергию в размере 120–150% от приложенной электрической мощности. При этом законы физики и, в частности, теплотехники всячески игнорируются.

Заявления о том, что электродный котёл способен мифическим образом приумножать вложенную в него энергию абсолютно беспочвенны. К счастью, сегодня подобная тенденция в рекламных компаниях пошла на спад, первоначальное же её развитие можно связать с активным распространением тепловой техники, работающей за счёт тепловых насосов с положительным коэффициентом СОР.

Даже заявления о том, что все 100% электроэнергии преобразуются в тепло — откровенный обман. Потерь при образовании всё равно не избежать, даже при нагреве теплоносителя за счёт собственного электрического сопротивления, ибо как минимум 2–3% будет расходоваться на нагрев питающей проводки, ещё столько же стечёт в систему заземления из-за снижения энергии носителей заряда вследствие недостаточной химической чистоты жидкости в системе или из-за образования налёта на электродах. Вывод: электродные котлы способны демонстрировать близкий к 100% коэффициент преобразования только в условиях демонстрационного стенда, которые, как известно, далеки от реальных.

Обязательная обработка поверхности

Чтобы уменьшить количество смеси для наливного пола и достичь показателя расхода, заявленного производителем – необходимо проводить обязательную обработку основания. В список процедур входят:

• производится заделка трещин, которые способны поглотить большой объем самовыравнивающего раствора;
• заполняются шпаклевками выбоины, ямки. В местах, где бетон крошится – его по возможности удаляют до прочной поверхности;
• мусор и пыль сметаются, проводится влажная уборка;
• чтобы каждый кв метр поверхности впитывал приблизительно одинаковое количество смеси для наливного покрытия, избавляются от жирных пятен, выступающей соли. Для этого применяются специальные химические средства;
• делается обработка грунтовками глубокого проникновения. Применяются универсальные, акриловые водоэмульсионные составы;
• для бетона – имеет смысл применить грунтовки эпоксидного класса. Они не только проникают в поверхность, но и снижают показатель впитывания.

При обработке основания грунтовками улучшается качество поверхности. А именно связывается пыль, происходит укрепление, выравнивание характеристик впитывания, уменьшение показателя потери влаги из финишного покрытия. Поэтому перечисленные работы нужно проводить обязательно, чтобы расчет наливного пола на 1 м2 показывал достоверные данные.

Результат проведенной обработки – получение покрытия с равным показателем биения уровня по квадратуре (например, пол с наклоном, впадиной или падением уровня по периметру комнаты).

Ремонт пола

Как устанавливать подоконник: пошаговая инструкция, особенности монтажа и рекомендации

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Проходной выключатель: схема подключения устройства из разных мест

Механизм работы водонагревательной системы

Для дальнейшего понимания статьи необходимо понять устройство и механизм работы ионного электродного котла. Принцип функционирования весьма прост для понимания – теплоноситель (вода обязана содержать необходимое количество соли, если процент соли превышает норму, то продукт разбавляют дистиллированной водой) следует в сосуд, в котором и установлен электрод. Если у кого-то возник вопрос, после прочтения слова «электрод», то мы поясним: электрод – это металлический стержень, который закрепляется к любой стороне сосуда. К электроду подключается фаза, а к лицевой стороне механизма нулевой проводник.

Если подключить водонагревательную систему к сети двести двадцать Вольт с частотой пятьдесят Гц, то устройство активизирует хаотичный процесс передвижения от анода к катоду. Данный процесс помогает достичь главной цели – нагрев воды. Многие мастера привыкли именовать подобные устройства не  электродными, а ионными – это связано с особенностями работы котла отопления. Если принцип работы ионных котлов весьма прост для понимания, то КПД системы показывает весьма высокие показатели – 96-99 процентов.

Электродный котел способствует тому, что можно экономить до сорока процентов электроэнергии по сравнению с дымоходными котлами. Принцип работы позволяет не использовать дымоходные трубы, так как ионный котел не выдает продукты сгорания.

Достоинства и недостатки

Удобно ли использовать этот вид котлов для отопления? В принципе, да. Особенно он хорош в тех местах, где напряжение сети нестабильно: даже при падении напряжения до 180 В электродный котел продолжает работать. Мощность его падает, но работает он и дальше. Чем еще удобна такая система: при наличии грамотной автоматики и правильном подключении котла система автономна и может поддерживать заданную температуру самостоятельно. Еще положительный момент: если в силу каких-либо причин из системы исчезнет вода, оборудование просто перестанет работать. Не сгорит, не испортится, а просто работать не будет, так как вода, в данном случае, – рабочая среда. Нет ее – нет тока.

Один из примеров установки электродного котла

Теперь о недостатках. Из принципа действия электродного котла вырисовывается их главный недостаток: требовательность к составу воды. Вода подходит не любая, а с определенными характеристиками. При запуске системы необходимо теплоноситель подготовить согласно рекомендациям производителя котлов. Обычно это несколько чайных ложек соли или соды на литр воды в системе. Собственно все. Можно также использовать специальные жидкости, которые те же производители и выпускают. Но это для тех, кто совсем не хочет заморачиваться.

С другой стороны, поменяв состав воды, вы можете «подстроить» мощность котла под свои нужды: в принципе, можно заставить работать его как с большей, так и с меньшей мощностью относительно заявленной в паспорте. Требуется лишь изменить химический состав теплоносителя-электролита

Тут важно не переусердствовать, а то можно «доизменять» состав до полного и моментального выхода котла из строя. Потому оставайтесь в рамках, указанных производителем (как обычно, указывается «от» и «до»)

Еще один неприятный момент. Даже очень. Ток распространяется в воде, а вода циркулирует в системе. И, в принципе, не исключена возможность, коснувшись радиатора, получить немалый удар тока. Отсюда вытекает еще одно непременное условие безопасной работы при использовании электродных котлов для водяного отопления: требуется качественное и надежное отдельное заземление. Оно как раз и поможет избежать подобной ситуации.

Не самый приятный момент – необходимость периодической чистки системы и замены электродов – они постепенно истончаются и эффективность нагрева падает. В этом электродные котлы не имеют преимуществ перед традиционными электрическими котлами с ТЭНами.

Смотрите также

Нужные материалы и инструменты

Сперва вам нужно провести ревизию арсенала своих подручных инструментов и материалов. Далее мы предоставим список того, что вам понадобится при работе. Ознакомьтесь с ним заранее, чтобы понять, чего же у вас не хватает.

• Сварочный аппарат – как и обычно, мы рекомендуем сварочный инвертор. Несмотря на более высокую (по сравнению с другими видами сварочников) стоимость, он станет настоящей находкой для тех, кто еще только учится «варить» и планирует заниматься этим в дальнейшем (чтобы стоимость аппарата могла окупиться). Он оснащен 3мя полезными для новичков функциями (Hotstart, Arcforce и Antistick), которые существенно облегчают работу новичкам, не давая дуге потухнуть в начале работы или прилипнуть при слишком близком поднесении электрода к поверхности детали. А в принципе, подойдет любой тип сварочника, главное – чтобы вы умело и качественно им работали.
• Стальная труба – она будет служить корпусом будущего котла. В принципе ее габариты остаются на ваше усмотрение, но специалисты рекомендуют остановиться на трубе с габаритами 10 см в диаметре и около 25-30 см в длину.
• Стальной стержень – он будет играть роль одного из электродов. Длина стержня приблизительно 10-12 см.
• Тройник – его диаметр должен соотноситься с диаметром корпуса котла: тройник нужно будет накручивать на трубу.
• Муфта – с ее помощью котел будет монтироваться в систему отопления.
• Изоляторы клеммовые и электродные .
• Клеммы для заземления и нуля .
• Болгарка

Установка и эксплуатация электродных нагревателей воды

Хотя монтаж системы отопления с ионным котлом довольно просто, все же сначала вы должны усвоить несколько обязательных правил, без которых система или не будет работать вовсе, или же станет небезопасной и недолговечной.

Обязательные требования:

• оборудуйте систему манометром, который поможет следить за давлением в котле и трубах;
• обязательно установите предохранительный клапан, чтобы последний сбрасывал излишки пара;
• стоит смонтировать автоматические отводчики воздуха;
• позаботьтесь об устройстве запорной арматуры, которая должна располагаться обязательно после расширительного бачка.

Схема системы отопления с использованием электродного котла довольно проста. Главное, установить все обязательные ее элементы. А именно: воздухоотводный и обратный клапаны, манометр, сливной и предохранительные вентили.

Сам котел необходимо монтировать строго вертикально, так как вода при нагревании превращается в пар и стремится вверх. Подача холодной жидкости осуществляется снизу. Устройство должно иметь отдельное крепление, а не висеть на трубах. Также не стоит устанавливать пластиковые трубы непосредственно на выходе из котла. Первые 1,5 метра трубы должны быть металлическими. Остальную часть системы отопления можно выполнить из металлопластиковых труб.

Перед запуском системы отопления с ионным котлом, ее нужно полностью промыть специальными средствами. Таким образом вы существенно повысите КПД и долговечность всей системы.

Еще один немаловажный вопрос – заземление. Его необходимо выполнить из проволоки диаметром от 4 мм, имеющей сопротивление не более отметки в 4 Ом. Подключать заземление нужно к нулевой клемме, расположенной в нижней части водонагревателя.

Особое внимание стоит обратить на объем системы отопления. Следуйте простому правилу: на 1 кВт мощности котла наибольший литраж составляет 8 л

Несложно подсчитать, что на мощность, например, в 5 кВт, максимально допустимый литраж составит 40 л.

Расчет объема – важная составляющая. При неправильном подсчете снизится эффективность работы устройства. Котел будет работать больше, а, значит, увеличится потребление электроэнергии и износ нагревателя.

Алюминиевые радиаторы являются наилучшим выбор для частных домов с электродным котлом отопления.

Для электродных устройств не подходят обычные чугунные радиаторы, так как в своем составе они содержат большее количество примесей, влияющих на электропроводность жидкости. Здесь оптимальным выбором станут алюминиевые или биметаллические батареи. Лучше выбирать те, которые имеют наименьший объем, чтобы снизить энергозатраты.

Принцип работы

Принцип действия таких систем предусматривает использование в качестве проводника тока обычной воды, прошедшей предварительную подготовку, которая заключается в насыщении ее солью. Требуемая ее концентрация определена в паспорте каждого конкретного агрегата.

Так как ток протекает и по электродам, и по воде, в которой они находятся, такую установку нельзя подключать через УЗО, что существенно снижает электростабильность всей системы. Течение тока через воду создает электролиз, способствующий накоплению в теплоносителе соответствующего газа, который осложняет работу системе и требует периодического выпуска из отопительного контура.

В случае утечки теплоносителя из контура, замыкание не произойдет, так как цепь из жидкости оборвется. В процессе пуска котла, возникает скачек напряжения, что требует автономного подведения питания к нему.

В процессе нагрева воды, ее электролитическое сопротивление уменьшается, поэтому перед работой требуется правильная ее подготовка и проверка содержания соли. Если же возникнет существенное уменьшение сопротивления теплоносителя в контуре, может случиться электродуговой пробой, последствия которого сравнимы с коротким замыканием.

Принципы работы

Как и понятно из названия, электродный прибор работает на электричестве, но принцип его функционирования немного отличается от стандартного электрокотла. Дело в том, что электродный агрегат относится к категории отопительных устройств прямого нагрева: тепло здесь передается напрямую энергоносителю без каких-либо элементов-посредников.

Нагрев теплоносителя осуществляется благодаря электродам, которые погружены с ним в одну емкость: сначала электроток с частотой 50 Герц проходит через теплоноситель, затем возникает сопротивление, которое и обуславливает нагрев. Вся процедура выполняется моментально.

Спустя определенное время нагревающие электроды полностью растворяются – это естественная процедура, скорость которой определяется интенсивностью эксплуатации конкретной системы отопления.

Принцип работы электродного котла

Электродные агрегаты не работают с простой водопроводной водой – они очень чувствительны к ее компонентам, поэтому перед использованием теплоноситель должен подвергнуться специальной водоподготовке.

Целесообразность использования

При всех своих недостатках электродные котлы не просто имеют право на жизнь, они занимают собственную нишу, где решают определённый круг задач. В основном их использование сводится к обогреву небольших площадей, где особенно важен циклический режим работы. Благодаря малой инерционности системы отопления на электродных котлах мгновенно включаются в работу, а значит, нагревание может вестись в строго определённый промежуток времени.

Помимо этого, нельзя не упомянуть о малых габаритах электродных котлов. Они представляют, по сути, небольшую колбу, которая может быть легко встроена в компактную техническую нишу. Если требуется обогреть небольшое пространство и при этом нет возможности обустроить отдельное помещение котельной, такого рода котлы придутся как нельзя кстати.

Однако следует помнить, что наилучшим образом рассматриваемый класс оборудования работает в системах закрытого типа с малым водоизмещением. Электродные котлы можно применять и в комбинации с системами тёплого пола, и при обогреве с помощью радиаторов. Однако, повторимся, следует правильно готовить теплоноситель и применять передовые электронные схемы термоконтроля.

Схема подключения электродного котла: 1 — шаровый вентиль; 2 — фильтр; 3 — циркуляционный насос; 4 — сливной вентиль; 5 — электродный котёл; 6 — группа безопасности; 7 — расширительный бак; 8 — радиаторы отопления; 9 — трёхходовой кран с сервоприводом; 10 — циркуляционный насос; 11 — контур тёплого пола; 12 — блок управления тёплым полом; 13 — блок управления электродным котлом; 14 — цифровой терморегулятор; 15 — контактор; 16 — автомат защиты

Заключение
