Пиролизный котел своими руками

Сверло-коронка по дереву: параметры, размеры, виды и особенности применения

Требования безопасности и правила эксплуатации

Несоблюдение правил пожарной безопасности при установке котла может привести к пожару, к тому же это ставит под угрозу здоровье и жизнь вашей семьи.

Основные правила которые требуется учесть:

1. Устанавливаться котел, должен в специально отведенном для этого месте (котельная);
2. Под основанием котла должна быть вымощена площадка из кирпича либо залита бетоном;
3. Расстояние между котлом и стенами не должно быть меньше 30 см. Окружающие котел стены должны быть обшиты листами металла;
4. Обязательное наличие вентиляционного отверстия в котельной, для постоянного притока свежего воздуха.

Важно! Утепленный дымоход предотвратит образование на его стенках конденсата, что увеличит эксплуатационный срок службы трубы. Настройка правильного функционирования котла после установки также имеет свои особенности

В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия

Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.

Последовательность включения котла:

1. Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
2. В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
3. Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
4. После разгорания дров форсунка перекрывается.
5. Через нижний отсек сжигания выполняется контроль горения.
6. После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.

Топить дровами не слишком удобно, поскольку в обычных условиях древесина сгорает очень быстро, а значительная часть тепла при этом не используется. Приходится постоянно загружать топливо в котел или печь. Пиролиз предполагает создать такие условия, при которых топливо сгорает значительно медленнее, отдавая при этом заметно большее количество тепла.

Перед началом работ рекомендуется внимательно изучить схему устройства пиролизного котла, чтобы понять принципы его функционирования и избежать ошибок

На ней отражено положение таких необходимых элементов, как:

• отверстие для воздуха;
• камера сгорания;
• дымовые каналы;
• трубы для подачи и отвода воды;
• регуляторы;
• место установки вентилятора и т. п.

На этом чертеже подробно представлена конструкция пиролизного котла, который можно сделать своими руками. Рекомендуется точно соблюдать все указанные разработчиком размеры

Чтобы сделать своими руками пиролизный котел подходящей мощности, нужно изготовить элементы соответствующего размера. Правильное соотношение размеров гарантирует успешный результат

Котел мощностью 25-30 кВт может стать оптимальным выбором для небольшого дома. Изготовление небольшого агрегата позволит сэкономить и время, и средства.

Как сделать своими руками?

Изготовление пиролизного котла своими руками вполне возможно, только требуется составить детальные чертежи самодельного аппарата, провести всесторонний расчет и подготовить схему подключения. Камеры сгорания разделяют колосниковой решеткой, внизу сжигают твердое топливо и остатки его, а наверху – полученные при пиролизе газы. В промышленных условиях применяют и другие конструкции, но для самодеятельных мастеров лучше выбирать самое простое решение. Готовые фирменные изделия стоят минимум 36 тысяч рублей, при этом способны обогреть только до 100 кв. м.

Выполненная своими руками работа обойдется дешевле примерно на 25-30%.

Для этого понадобятся:

• аппарат сварочный с 3 или 4 пакетами электродов;
• УШМ малого размера;
• электрическая дрель;
• трубы диаметром 5,7 см при толщине стенок 0,35 см;

• трубы диаметром 15,9 см, толщина – 0,45 см.
• профиль трубчатый 3х6 см, стенка 0,2 см;
• профиль трубчатый 4х8 см, стенка 0,2 см;
• стальные полосы;
• железные листы;
• шамот.

При любой возможности стоит сформировать 3D эскиз внутренней аппаратуры, тогда представление станет четче, работа упростится

Важно: нарезка металла болгаркой не может дать достаточно ровного среза. Плата за рубку его гильотиной, в том числе при сооружении котла из баллона – совершенно необходима и оправдана

После сборки камер сзади к ним приваривают воздухоотводы и стенки. Удобно делать дымовой канал из швеллера, но никто не запрещает использовать и профильную трубу; надо только в ней подготовить отверстия для вентиляции.

Следующим шагом становится формирование отверстия под воздушную трубу и приваривание патрубка. Для связи этой трубы с котлом используют профиль 2х2 см трубчатого сечения. Теплообменник формируют из профиля 5,7 см – его нужно нарезать на однородные фрагменты, выставить на пластину и прикрепить по периметру сваркой. Потом приваривают к котлу сам теплообменник и подготавливают дроссельную заслонку. Настает время приваривать фронтальную стенку, но в ней уже должны быть проемы для ввода и выброса воздуха.

Продолжается сборка привариванием крышки и борова, только после этого собирается внутренняя часть котла. К сведению: на этом этапе уже можно при помощи УШМ, напильника или щетки из металла выровнять места, подвергшиеся сварке. Скрепление кожуха с уголками достигается при помощи мелких отверстий, которые приваривают. Далее приходит очередь теста на герметичность, в ходе его котел впервые заполняется водой. Крышка, поставленная сверху, должна быть утеплена; контроль воздушных заслонок обеспечивается при помощи резьбовых шпилек.

Когда котел закрыт полностью, монтируют петли и дверцу (лучше всего чугунную); футеровка рекомендуется из кирпича

Важно: футеровать следует и низовую камеру, для этого применяют огнеупорный материал. Он отрезается и стачивается для максимально плотного прижатия камеры

Нужно уделять внимание точному соответствию размеров заслонки предъявляемым по проекту требованиям

Повысить эффективность действия котла помогают турбинные аппараты, создающие вихри. Они не только делают передачу тепла лучше, но и способствуют очистке труб от различных засоров. До окончательного запуска устройства в работу следует убедиться еще раз в герметичности швов. Теперь вода подается под давление 3 или 4 бар. Создать его поможет особый аппарат – опрессовщик.

Чтобы позднее котел работал нормально, он должен быть оснащен группой безопасности – как минимум манометром, устройством для сброса давления и отводом воздуха. Систему настраивают на самостоятельный сброс при превышении давления 3 бар

Внимание: нельзя устраивать любые тесты для пустых котлов, тем более при отсутствии термометра. Проверка подразумевает выкладку бумаги и 2 или 3 поленьев

Как только все дерево будет охвачено огнем, заслонку перекрывают, чтобы запустить столь нужный пиролиз. Снизу смотрят, когда появится факел. Сразу после этого отсчитывают время до закипания теплоносителя. Когда оно происходит, отключают вентилятор и тем самым гасят факел. Лишь безупречное прохождение всех этапов такого теста позволяет применять самодельный котел для отопления.

Специалисты считают, что лучше всего использовать для пиролизного котла колосники из чугуна. Вместо баллона неплохой заготовкой может послужить ненужный стальной сейф. Там как раз сталь вполне крепкая и надежно защищена от разрушения при высокой температуре. Повысить площадь теплообмена поможет добавление контура из труб. Внизу ставят огнеупорный кирпич, чтобы улучшить проникновение воздуха по углам.

Ассортимент

Продукция представлена широко, т. к. извлечение пиролизного газа известно довольно давно и технология апробирована в химической промышленности. Как правило, большинство крупных производителей котельного оборудования имеют, в том числе, и линейку котлов длительного горения. В таблице ниже мы указали наиболее востребованное отопительное оборудование российских, украинских и немецких производителей. Перед рассмотрением конкретной модели настоятельно рекомендуется провести расчет мощности котла с помощью нашего небольшого онлайн-калькулятора.

Предлагаем вам посмотреть небольшое видео о работе котлов Траян.

Немного визуализации работы пиролизных котлов Будерус – на ролике ниже.

И еще о довольно популярных котлах от ТеплоГаранта – Буржуй К.

Да, кстати, есть модели, которые рассчитаны на работу с разным топливом. Это может быть уголь, торф и даже пеллеты. Использование пеллетных котлов позволяет в значительной мере автоматизировать процесс подачи топлива.

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;


Для увеличения эффективности пиролизного котла используйте только сухие дрова.

• благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
• высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуромимеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

Схема подключения твердотопливного котла к системе отопления дома.

полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения и недостатки, о которых следует осведомиться, при приобретении этой техники:

стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

Автоматизированная котельная в современном частном доме.

• топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
• в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

На заметку! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

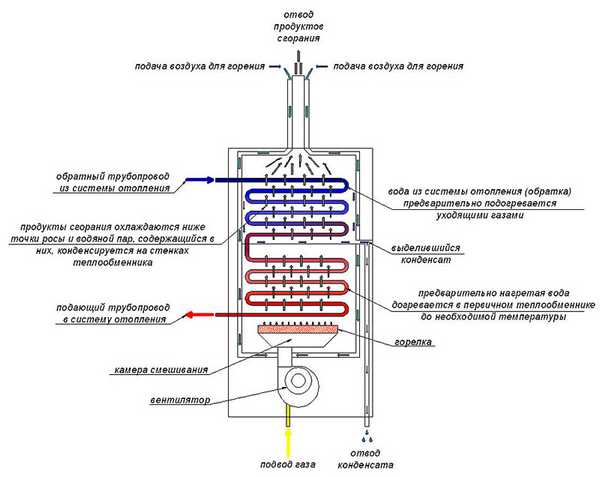

Схематическое изображение пиролизного котла с водяным контуром.

Плюсы использования

Длительность горения.

После одной закладки такое устройство работает бесперебойно до 12 часов, то есть догружать его приходится в 2 раза реже, чем другие твердотопливные котлы.

Однако все зависит от типа: обычная топка с дровами работает порядка 4 часов, а с верхним горением — в среднем 30 часов на дровах и 5—7 дней на угле.

Такой эффект обеспечивается за счёт регулируемого процесса горения. Во многих современных моделях автоматическое регулирование работы. Длительность горения также зависит от объёма жилой площади, температуры воздуха в помещении и на улице, конструкции агрегата и его мощности.

КПД 85—90%.

Полное сгорание сырья.

Меньший расход сырья, реже нужно прочищать газоходы и зольник.

Экологичность.

В результате тления древесины или подобных видов топлива выделяется в 3 раза меньше вредоносных веществ, чем в иных твердотопливных котлах. К тому же вредоносные выбросы в атмосферу минимизируются под воздействием горячей температуры в верхней камере.

Экономичность.

Для сжигания подходят даже крупные неколотые дрова. Кроме этого, двухкамерное сжигание снижает избыток воздуха в уходящем газе, что тоже повышает экономию. По сравнению с другими типами твердотопливных котлов экономичность пиролизных агрегатов выше на 5—8%.

Первый этап – теория

Несмотря на кажущуюся сложность, принцип работы пиролизного котла очень прост, но невероятно эффективен.

Следующий этап – теоретический. Необходимо посмотреть на схему сборки, разложить отдельные части на рабочей территории и убедиться, что вы понимаете, как и из чего будет состоять наш пиролизный котел, собираемый своими руками. Если вы не можете сложить в уме схему, то у вас ничего не получится – вы должны представить себе, как стоят те или иные инструменты, как собирается теплообменник, как течет внутри теплоноситель. Как только вы поймете конструкцию котла, можете приступать к его сборке.

На первом этапе собираем камеру сгорания и камеру дожигания, используя для этого раскроенные металлические листы

Обратите внимание, что все швы должны быть надежными и герметичными. Если у вас нет опыта работы с электросваркой, пригласите опытного специалиста. В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы

В камеру дожигания проводится трубка для подачи вторичного воздуха

В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы. В камеру дожигания проводится трубка для подачи вторичного воздуха

Камера дожигания подвергается футеровке шамотным кирпичом – это увеличит надежность пиролизного котла, собираемого своими руками. При необходимости, обточите кирпичи с помощью болгарки.

Следующий этап – сооружение теплообменника. Он выполнен по жаротрубной схеме – это множество металлических труб, сквозь которые пропускается раскаленные продукты сгорания. Они передают полученное тепло теплоносителю, который омывает их и отправляется в отопительную систему. Трубы привариваются к двум металлическим листам и обвариваются с двух сторон – этот узел будет испытывать термическую нагрузку, поэтому он должен быть максимально прочным. Далее теплообменник приваривается к камерам.

На следующем этапе готовим дверки зольника и загрузочной камеры. Их можно приобрести уже готовыми или сделать самостоятельно. Также привариваем трубу дымохода, которая начинается от теплообменника. В заключение собираем и обвариваем металлический кожух нашего пиролизного котла. Далее производится проверка его герметичности –для этого агрегат наполняется водой и закупоривается, в дальнейшем течи завариваются.

Последний этап – покраска котла и установка дверок. Покраска выполняется жаропрочной краской, но перед этим металл необходимо отшлифовать и покрыть грунтовкой. Также устанавливаем дверки, оснащаем их ручками. Изготовление пиролизного котла своими руками почти закончено, осталось лишь провести предварительное испытание.

Виды пиролизных устройств, характеристики

Котлы на основе пиролиза различаются по своему строению. Так, существуют:

Камера дожига сверху. Встречается редко. Преимущества конструкции в том, что дымовой газ беспрепятственно проходит в камеру дожига, а после догорания сразу попадает в дымоход для дальнейшего охлаждения. Среди минусов — расположение дымовой системы неэкономичное, так как изначально требуется больше расходного материала для изготовления подобной конструкции.

Фото 2. Пиролизный котел с нижней камерой дожига. Стрелками указаны составные части устройства.

Камера дожига снизу. Самый распространённый и наиболее комфортный тип конструкции. Пользователю удобно закладывать дрова, так как камера находится не на полу. А также камера имеет прямой выход в нижний дымоотвод, а оттуда — в дымоход. Однако подобная конструкция имеет также свои недостатки. Так, из загрузочного отсека зола засоряет вторую камеру, поэтому её чаще чистят. Кроме того, нужно обеспечивать усиленную тягу, чтобы дым продвигался вниз.

А также пиролизные котлы различаются по типу используемой тяги:

1. Естественная тяга. Нет необходимости в электрике. Однако для эксплуатации нужен довольно высокий дымоход с мощной естественной тягой, что будет стоить дорого.
2. Принудительный наддув и тяга. Котёл становится энергозависимым, впрочем, повышается скорость выхода на режим. Такой агрегат оснащается вентиляторами и дымососами, которыми управляет автоматика — полностью пропадает зависимость от погодных условий и повышается эффективность горения. Этот тип топки может работать с максимальным уровнем КПД на протяжении 4—5 часов, а это на 20% больше, чем у котла с естественной тягой.

По способу отопления выделяют два типа пиролизных устройств:

• Для водяного отопления. В качестве теплоносителя выступает вода, которая нагревается в теплообменнике, затем разливается по трубам в радиаторы. Температура поддерживается за счёт постоянной циркуляции.
• Для воздушного отопления. В бытовых условиях используется значительно реже. Зачастую применяют для обогрева хозяйственных построек или на производствах. Тепловая энергия распределяется в помещении с помощью тёплых воздушных масс. Они прогреваются в результате сгорания сырья. Тепло распределяется посредством алюминиевых труб и нагнетателей. Такая система управляется автоматикой, поэтому владелец с лёгкостью может настроить её в соответствии со своими потребностями.

Как выбрать такой прибор

При выборе агрегата на основе пиролиза обращают внимание на его ключевые характеристики:

Качество корпуса. Раньше корпус топки изготавливали преимущественно из чугуна.

Теперь производители выпускают цельносварной корпус из листового материала.

Главное здесь — его толщина.

Она зависит от мощности котла:

• 15—65 кВт: внутренние конструкции 5 мм, наружные — 4 мм;
• 75—110 кВт: внутренние — 6 мм, внешние — 5 мм;
• 135—195 кВт: внутри — 8 мм, снаружи — 6 мм;
• 200 кВт и более: внутренние составляющие — 10 мм, наружные — 8 мм.

Мощность. Этот показатель зависит от отапливаемой площади. Существует множество методик определения мощности. Самый простой и оптимальный среди них — брать за основу 1 кВт на 10 квадратных метров отапливаемой площади.

Специалисты рекомендуют агрегат с 10% запасом мощности. Так, для помещения на 120 метров квадратных подойдёт котёл на 16 кВт. Если площадь территории 160 метров квадратных, мощность устройства должна составлять не менее 18 кВт, и далее по такому же принципу.

Справка. Если высота потолков в отапливаемом помещении превышает 3 м, для каждого дополнительного метра добавляется мощность котла на 1—3%.

Энергоэффективность. Обозначает соотношение полезной теплоты, которая была израсходована, с объёмом затраченного сырья. Этот показатель зависит в основном от топлива. Так, для эффективного прогревания необходимы исключительно сухие расходные материалы.

Впрочем, учитывают также объем загрузочной камеры, которая вмещает дрова до 60—65 см. Кроме этого, обе камеры покрывают специальным слоем керамобетона — он поддерживает подходящую температуру внутри. В результате топливо сжигается более качественно и эффективно.

Важно! Оптимальным считается котёл, который обеспечивает не менее 10 непрерывных часов горения сырья и служит бесперебойно на протяжении 20 лет. Стоимость

Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам

Стоимость. Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам.

Особенности пиролизных отопительных устройств

Главным отличием пиролизного твердотопливного котла отопления (газогенераторного) считается особый принцип горения топлива. Если в обычных котлах дрова или уголь просто горят открытым пламенем, то здесь процесс разделен на два этапа:

1. Топливо загружают в топочную камеру и разжигают огонь. Когда температура превысит 400 °С, начинается процесс пиролиза — медленного тления топлива при недостатке кислорода. При этом выделяется тепло, дым и пиролизный газ, в состав которого входит окись углерода и различные углеводороды.
2. Для перевода котла в рабочий режим закрывают заслонку прямой тяги и включают вентилятор. Газообразные продукты пиролиза вытесняются струей первичного воздуха в камеру сгорания, где они обогащаются кислородом от подачи подогретого вторичного воздуха. Смесь пиролизных газов и взвешенных частиц полностью сгорает и отдает свою тепловую энергию встроенному в котел теплообменнику.

2 Конструкция самодельного агрегата и расчет материалов

Пиролизный котел своими руками делают преимущественно с верхней загрузочной топкой, под которой находится камера газификации. Она проще в изготовлении, у нее хороший КПД. Если имеются некоторые инженерные навыки, можно внести изменения в готовый чертеж, но внутренние размеры оставляют прежними или с незначительными коррективами. Топки лучше сделать одинаковыми по ширине и длине, отличия только по высоте.

Чтобы подсчитать, подойдет ли аппарат по мощности, исходят из такого правила: каждые 10 м2 помещения требуют 1 кВт энергии. Значение умножают на коэффициент 1,2, но на практике его увеличивают до 1,5, поскольку не всегда имеется качественное топливо. Если, к примеру, исходить из того, что аппарат выдает 20 кВт, то он способен обогреть 200 м2 площади, но с учетом запаса – 130 м2. Котел такой производительности доступен для самостоятельного изготовления, с большей мощностью требуется применение особой жаропрочной стали большой толщины. Сварить ее в домашних условиях трудно.

Водяная рубашка функционирует под давлением, что требует высокого качества швов. Основной фактор, препятствующий этому – горячие и холодные трещины, что образуются вследствие высокой разницы температур на относительно небольшой протяженности изделия. Чтобы уменьшить отрицательные последствия, используют несколько технологических приемов:

• металл нарезают, плавно подавая режущий инструмент, чтобы предохранить кромки от перегрева;
• сварку проводят в мягком режиме, уменьшив требуемый ток на 20–25 %;
• шов проходят без боковых колебаний с высокой скоростью;
• подкладывают толстый металл для быстрейшего остывания.

Конструкции многих пиролизных котлов не предусматривают использование воды как теплоносителя. Тогда обменник не герметизируют, по его трубам в помещение поступает горячий воздух, а приток холодного – от пола. Подобное решение имеет свои преимущества, особенно для дачников, которые изредка наведываются в загородный дом. Тогда нет риска размораживания системы.

Существенно понизить стоимость самодельной установки можно, правильно подобрав металл, а также оборудование. Необходимые материалы, их характеристики приведены в таблице:

Из инструментов, кроме сварочного аппарата, понадобятся болгарки с возможностью установки дисков диаметром 230 и 125 мм. Кругов требуется 10 штук больших и 5 маленьких. Применение УШМ для резки металла не обеспечивает точности, что потом сказывается на качестве швов. Лучше заказать изготовление с использованием гильотины в мастерской. Пригодится электрическая дрель. Возможно, во время работы возникнет необходимость прикупить еще какой-то материал, но это решается.

В заключение – полезные советы

Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:

Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу.
Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата.
Обязательно сделайте люк для прочистки жаротрубного теплообменника.
Не забрасывайте много сырых дров при растопке

Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток).
Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.

Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.
