Как пользоваться мультиметром

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Определение величины напряжения

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

1. Красный провод с измерительным щупом подключить ко входу прибора, обозначенному надписью V Ω мА, черный провод нужно оставить в гнезде с надписью COM ;
2. Регулятором измерительного прибора выбрать режим проверки постоянного или переменного напряжения (в зависимости от характеристик цепи);
3. Если требуется, выбрать уровень проверяемого сигнала;
4. Подключить щупы в схему, параллельно участку, на котором требуется измерить напряжение;
5. На экране мультиметра отобразится нужная величина.

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами

С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой

Проверяем небольшие блоки питания для различной аппаратуры – касс, фотоаппаратов, сотовых телефонов и тд.- т.е. выдаваемую силу тока – так как в ряде случаев наличие выдаваемого напряжения – вольтаж НЕ ВСЕГДА гарантирует полную работоспособность блока питания.

«В разрыв с нагрузкой» – переключатель режимов тестера ставим как на фото – максимальное значение для данного тестера 10 Ампер – соответственно и измерять блоки питания мощностью более 10 ампер нельзя.

Правый щуп переключаем в гнездо слева (для измерения силы тока всегда нужно не только менять режим, но и перетыкать щупы или как в данном случае – данной модели мультиметра – один крайний щуп).
Далее разрываем цепь – если нельзя открыть корпус просто перерезаем одну жилу питающего провода и замыкаем цепь мультиметром, т.е. один провод – один щуп тестера на аккумуляторную клейму (или один конец перерезанной жилы провода от блока питания) – второй на питающую цепь т.е. провод от блока питания (или второй конец перерезанного провода), т.е. просто замыкаем цепь от блока питания на устройство через мультиметр.
При этом мы можем увидим что если энергопотребитель в данном случае аккумулятор полностью разряжен – то сила тока может в два раза превысить указанную на блоке питания.
По мере зарядки, если измерить повторно через некоторое время сила тока будет снижаться по мере того как батарея будет доходить до полной зарядки. Как только батарея будет полностью заряжена мы увидим что сила тока от блока питания без нагрузки от потребителя ничтожно мала – стремиться к нулю. Это не признак неисправности. Просто нужно измерять под нагрузкой – т.е

когда блок питания питает потребителя – аккумулятор.
ВНИМАНИЕ: ИЗМЕРЯТЬ НУЖНО В ТЕЧЕНИЕ 1-2 СЕКУНД, ПРИ БОЛЬШОЙ МОЩНОСТИ БЛОКА ПИТАНИЯ 3-5 И ВЫШЕ АМПЕР ДАЖЕ ПРИ 12 ВОЛЬТНОМ НАПРЯЖЕНИИ БЛОКА ПИТАНИЯ – ПРОВОДА МГНОВЕННО – ДАЖЕ ЗА СЕКУНДУ НАГРЕВАЮСЯ ДО 60-70 ГРАДУСОВ.

На всякий случай повторюсь – мы измеряем не переменный ток 220В из розетки, а уже преобразованный на постоянку с номинальным напряжением 3 – 5 – 10 – 12 Вольт и соответствующей силы тока 1-3 ампер (как правило, все это написано на этикетке на самом блоке питания).

На фото ниже – мультиметр в положении измерения силы тока.

Фото инструкция проверки работы блока питания, тестер для проверки блоков питания – положение переключателя режима и щупов мультиметра приведены на фото: Схема – методика проверки блока питания на работоспособность – на разрыв.

Зарядное устройство телефона

Такие замеры чаще всего необходимы тогда, когда нужно выявить причину неисправности ЗУ. Следует отметить, что сила тока на зарядных устройствах телефонов, планшетов и т. д. отличается незначительно и обычно указывается на самом зарядном наклейкой или маркировкой. Но если по каким-то причинам такой надписи нет, то можно проверить этот показатель мультиметром.

Принцип измерения силы тока в зарядном устройстве может отличаться лишь тем, что из-за малого размера контактов на разъеме подсоединить к ним щупы мультиметра довольно сложно. Для этого в контакты необходимо аккуратно вставить обычные стальные швейные иглы и уже к ним подсоединять щупы мультиметра. Если и этого сделать не получается, то единственным выходом будет вскрытие корпуса зарядного для того, чтобы подсоединить щупы непосредственно к выводам ЗУ в месте, где припаяны концы электрического шнура.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

2Измерение силы тока специальным прибором

Сила тока измеряется таким прибором, как Амперметр, на их табло гордо красуется большая буква “А”

Важно понимать, что ток может быть переменным, обозначается волнистой линией “~” и постоянным, обозначается прямой линией “-”. Род тока, который измеряет прибор, также указан у него на табло

Бытовая электрическая сеть 220 В – сеть переменного тока. Все, что питается от батареек, как правило, постоянный ток.

Самые простые Амперметры, которые вы возможно найдете на барахолках или у дедушки в гараже, мало того, что аналоговые со стрелками, так еще и, зачастую, могут измерить только определенный род тока.

Правильное подключение Амперметра – последовательно с измеряемой нагрузкой и никак по другому, иначе мы провоцируем Короткое Замыкание (К.З.)

Для постоянного тока также может быть важной полярность включения (плюс-минус)

Впрочем, использовать сегодня Амперметр – нечто сродни архаизму, ведь есть такие замечательные приборы, как Мультиметры. Приставка “мульти” говорит сама за себя – многометр, если говорить простым языком. Он может мерить буквально все, когда дело касается электрических величин, просто переключите его на силу тока и “вуаля”.

Ошибись вы с подключением – можно спровоцировать К.З., которое может красиво вспыхнуть и сжечь прибор или выбить пробки в квартире. И хорошо, если отделаетесь легким испугом, а ведь вполне можно получить и ожог. Никогда не забывайте, что электрический ток опасен.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Измерение напряжения

Далее следует узнать, как измерить напряжение мультиметром. В отличие от силы тока, напряжение можно определять и у постоянного, и у переменного тока даже при использовании самых бюджетных устройств.

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость аккумулятора мультиметром. Перед тем как приступать к измерениям, нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта — у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи — 12–12,5 вольт и т. д. точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

Кликните для увелечения

Далее нужно сделать следующее:

1. Подключить черный щуп к порту COM.
2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром, — включать прибор в цепь нужно параллельно потребителю. Здесь принцип тот же: подключать щупы нужно параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из первых двух параметров можно измерить мощность прибора, просто перемножив эти величины.

Подготовка к проведению измерений

Прежде всего, необходимо определить интервал, в котором будут проводиться измерения. Следует помнить, что мультиметр позволяет замерять не только силу тока, но и напряжение с сопротивлением. В соответствии с этим, у всех моделей шкала разбита на определенные сектора, предназначенные для каждой электрической системы, подлежащей проверке. Поэтому, нельзя использовать прибор, рассчитанный на 10 ампер, для измерения тока в 200 ампер. В лучшем случае все может обойтись лишь сгоревшим предохранителем. В инструкции или на самом приборе указывается максимально допустимое значение измеряемого тока.

При переходе в режим измерения силы тока, нужно переключиться на конкретную позицию постоянного или переменного тока, которому соответствуют обозначения DC и АС. Все зависит от того, какая цепь будет проверяться, и какой источник питания у этой цепи. После этого, на приборе нужно установить необходимый измерительный интервал. Чтобы полностью исключить перегорание предохранителя, верхняя граница интервала должна значительно превышать возможную силу тока. Если, при включении в цепь, прибор ничего не покажет, то максимальное значение интервала нужно опустить ниже.

В комплект мультиметра входят два кабеля. На одном конце каждого из них установлен щуп и разъем. Оба кабеля необходимо подсоединить к гнездам, соответствующим измерению силы тока. Наиболее точное их обозначение описывается в инструкции.

Реальные примеры измерения тока

Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, а второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.

Рис. 4. Измерение силы тока в цепи батарейки

Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра,  можете использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу соответствующей фазы.

Рис. 5. Измерение силы тока в цепи электродвигателя

Отличие измерения постоянного и переменного тока

Название DC относится к постоянному току, который протекает всегда в единственной направленности. Этот вид тока характерен для источников питания типа АА, ААА, Крона, а также аккумуляторных батарей, которые установлены в телефонах или транспортных средствах. Перед многими специалистами стоят вопросы по замеру данного показателя.

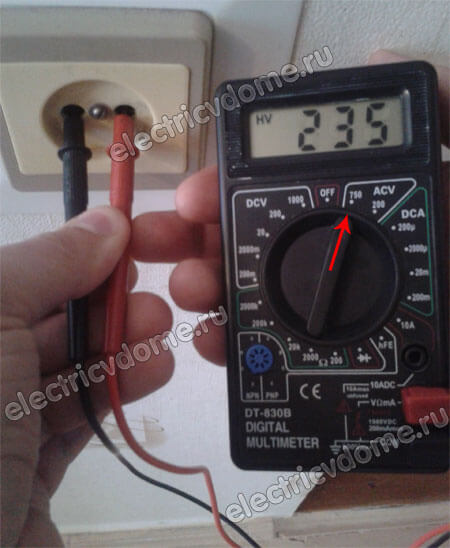

Наряжение в розетке

Различные виды измерительных приборов обладают разнообразными маркировками для замеров постоянного тока. Зачастую это DCA и DCV, либо A и V на лицевой панели, со значением наподобие горизонтальной линии, а также пунктира под ней.

Переменный ток имеет обозначение AC, и изменяет свое направление через одинаковый промежуток времени большое количество раз в период равный одной секунде. Обычные розетки, находящиеся в квартире, имеют переменный ток, который изменяет направленность пятьдесят раз в секунду. Различные экземпляры мультиметров содержат следующие указатели на панели измерительного прибора: ACA и ACV, либо А и V с волнистой линией.

В случае если нужно замерить ток постоянной величины DC, то следует придерживаться полярность при присоединении щупов измерительного инструмента, в особенности, если этот прибор аналогового типа.

Если измерительная процедура производится цифровым мультиметром, то такая последовательность не важна, только результат будет с минусовым значением. Стрелочный тестер не сможет замерить напряжение постоянного тока, так как стрелка будет отклоняться в обратное положение.

Как измерить силу переменного или постоянного тока

Январь 22, 2014

Многие помнят из школьной физики закон Ома: сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

СИЛА ТОКА является количественной характеристикой электрического тока- это физическая величина, равная количеству электричества, протекающего через сечение проводника за единицу времени. Измеряется в амперах.

Для электропроводки в квартире сила тока играет огромную роль, потому что исходя из максимально возможного значения для отдельной линии, идущей от электрощита зависит сечение проводника и величина максимального тока автоматического выключателя, защищающего электрический кабель от повреждений в случае возникновения короткого замыкания или токов перегрузки.

Поэтому, если не правильно выбрано сечение и автоматический выключатель- его будет просто выбивать, а заменить его на более мощный просто не получится.

Например, самые распространенные провода и кабеля в электропроводке сечением 1.5 квадратных миллиметра- из меди или 2.5- из алюминия. Они рассчитаны на максимальный ток 16 Ампер или подключение мощности не более 3 с половиной киловатт.

Важно

Если Вы подключите мощные электропотребители превышающие эти пределы, то просто заменить автомат на 25 А нельзя- не выдержит электропроводка и придется от щита перекладывать медный кабель сечением 2. 5 кв.

мм, который рассчитан на максимальный ток 25 А.

Единицы измерения мощности электрического тока

Кроме Амперов, Мы часто сталкиваемся с понятием мощности электрического тока. Эта величина показывает работу тока, совершенную в единицу времени.

Мощность равняется отношению совершенной работы ко времени, в течение которого она была совершена. Мощность измеряется в Ваттах и обозначается буквой Р.

Высчитывается по формуле P = А х B, т. е.

для того что бы узнать мощность- необходимо величину напряжения электросети умножить на потребляемый ток, подключенными к ней электроприборами, бытовой техникой, освещением и т. д.

На электропотребителях часто на табличках или в паспорте только указывается потребляемая мощность, зная которую легко можно высчитать ток. Например, потребляемая мощность телевизором 110 Ватт.

Что бы узнать величину потребляемого тока- делим мощность на напряжение 220 Вольт и получаем 0. 5 А. Но учтите, что это максимальная величина, в реальности она может быть меньше т. к.

телевизор на низкой яркости и при других условиях будет меньше расходовать электроэнергии.

Приборы для измерения электрического тока

Для того что бы узнать реальный расход электроэнергии с учетом работы в разных режимах для электроприборов, бытовой техники и т. п. — нам понадобятся электроизмерительные приборы:

1. Амперметр— хорошо всем знакомый с практических уроков физики в школе (рисунок 1). Но в быту и профессионалами они не используются из-за непрактичности.
2. Мультиметр— это электронное устройство выполняет многоразличных замеров, в том числе и силы тока (рисунок 2). Очень широко распространен, как среди электриков так и в быту. Как с его помощью измерять силу тока Я уже рассказывал в этой статье.
3. Тестер— то же самое практически, что и мультиметр, но без использования электронники со стрелкой, которая указывает величину измерения по делениям на экране. Сегодня редко можно встретить, но они широко использовались в советское время.
4. Измерительные клещи электрика (рисунок 3), именно ими Я пользуюсь в своей работе, потому что они не требуют разрыва проводника для измерения, нет необходимости лезть под напряжение и отключать нагрузку. Ими измерять одно удовольствие- быстро и легко.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Оставить комментарий

Проверка показаний мультиметром

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank

Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:

• Постоянный ток: A -, DCA, I -;
• Переменный ток: A

Постоянное напряжение: В-, DCV, U -;

Переменное напряжение: В

Сопротивление: Ω, R, Ом;
Определение ёмкости конденсаторов часто обозначено значком конденсатора, или буквой С;
Прозвонка диодов обычно обозначается значком диода.

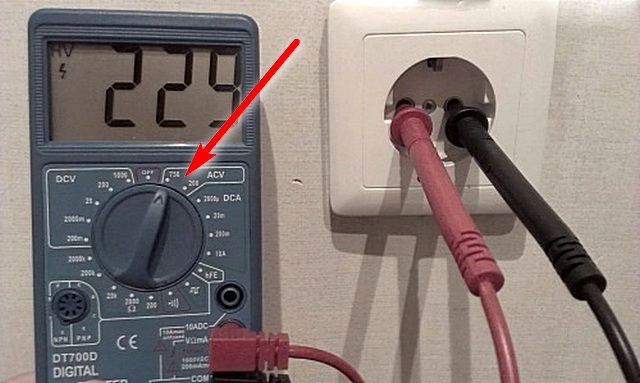

Измерение переменного напряжения

Для измерения переменного напряжения переключатель мультиметра необходимо установить в сектор, обозначенный как ACV или V

Обычно сектор имеет два положения 200V и 750V.

Измерение напряжения мультиметром необходимо начинать, установив переключатель в положение с самым большим значением. Если показания прибора меньше, чем верхняя граница предыдущего диапазона, то можно переключаться на более низкий диапазон (например, если в положении 750В прибор показывает 50 В, то можно поставить диапазон 200В), чтобы показания были более точными.

Нельзя прикасаться рукой к оголенной части щупа, а также работать очень аккуратно, чтобы не вызвать короткого замыкания

Перед работами важно убедиться в исправности прибора, проводов и щупов

При измерении переменного напряжения полярность соблюдать не обязательно.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос – куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода – черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначениеV.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Популярное

Рекомендуем

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

• силы переменного тока (при наличии токоизмерительных клещей);
• целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
• тестирование работоспособности диодов (переключатель ->Ι-);
• параметров транзисторов (разъёмы и кнопки с обозначением hFE);
• ёмкости и индуктивности;
• температуры (для этого используется внешний датчик — обычно термопара).
• частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Из металла

Основные показатели на мультиметре

Символы, которые нанесены на переключатель измерительного прибора, обозначают единицы замеров тока, напряжения и сопротивления:

• «A», или ампер;
• «V», или вольт;
• «ОВ», или Ом.

Основные значения на мультиметре

Пределы замеров определяются специальными метрическими приставками:

• «Вµ» ( микро) – 10-6 ед. при замере;
• «m» (мили) – 10-3 ед. при замере;
• «к» (кило) – 103 ед. при замере;
• «М» (мега) – 106 ед. при замере.

Все современные мультитестеры выпускаются как в цифровом или электронном, так и в аналоговом исполнении, но цифровые, буквенные обозначения и символы на приборе, как правило, стандартные. Например, волнистая линия обозначает переменные показатели силы тока или напряжения, а горизонтальная черта с пунктиром служит для обозначения постоянных величин.

Некоторые модели мультиметров оснащаются очень удобной современной функцией «Аutоrаnging», позволяющей выставить предел замеров в автоматическом режиме.

Проверка аккумулятора мультиметром

Проверку необходимо проводить только под нагрузкой. Проверить, сколько ампер в аккумуляторе мультиметром, лишь с использованием внутренней емкости аккумуляторной батареи невозможно из-за ее малой величины – полученные показатели не отобразят истинных цифр.

Измерить тестером можно не только рабочий ток, но и ток утечки АКБ. Перед тем как проверить мультиметром, сколько ампер составляет ток утечки, необходимо помнить, что он может доходить до нескольких ампер. Поэтому выставлять пределы измерений на приборе нужно правильно, лучше до 10 А.

На практике до того, как проверить амперы на аккумуляторе мультиметром, следует откинуть с клеммы аккумуляторной батареи плюсовой провод и включить в полученный разрыв измерительный прибор. После этого нужно:

• выбрать на мультиметре режим для замера силы тока;
• зафиксировать «крокодилами» провода и поочередно вытаскивать предохранители, которые отвечают за электронный модуль в автомобиле.

При некоторой практике вы не только будете знать, как проверить амперы мультиметром, но и с легкостью сможете обнаруживать причины утечки, не обращаясь в сервисный центр.
