Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

  • ток потребления;
  • номинальное напряжение;
  • потребляемая мощность;
  • температура цвета;
  • сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода Материал Прямое напряжение при 20 мА
Типовое значение (В) Диапазон (В)
ИК GaAs, GaAlAs 1,2 1,1-1,6
Красный GaAsP, GaP, AlInGaP 2,0 1,5-2,6
Оранжевый GaAsP, GaP, AlGaInP 2,0 1,7-2,8
Желтый GaAsP, AlInGaP, GaP 2,0 1,7-2,5
Зеленый GaP, InGaN 2,2 1,7-4,0
Голубой ZnSe, InGaN 3,6 3,2-4,5
Белый Синий/УФ диод с люминофором 3,6 2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Ищите вдохновение

Включение в сеть переменного тока

Подключать светодиоды от БП не всегда целесообразно. Особенно, если речь идёт о необходимости сделать подсветку выключателя или индикатор наличия напряжения в сетевом удлинителе. Для подобных целей достаточно будет собрать одну из простых схем подключения светодиода к сети 220 В. Например, схема с токоограничительным резистором и выпрямительным диодом, защищающим светодиод от обратного напряжения.

Из-за большой мощности рассеивания (2–5 Вт), резистор часто заменяют неполярным конденсатором. Работая на переменном токе, он как бы «гасит» лишнее напряжение и почти не нагревается.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

  1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
  2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
  3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
  4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.

На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

Так же проверяли замыкания проводов в кабеле между собой. Способ использовали и после проверки звонка амперметром. Название операции закрепилось у электриков, а потом перешло в электронику. Только использовали не звонок, а тестер, который называли по-разному – АВОметр, омметр, мультиметр.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

При подаче напряжения напрямую без ограничения тока возможно превышение рабочего значения и тепловой пробой диода.

Определяем характеристики диодов

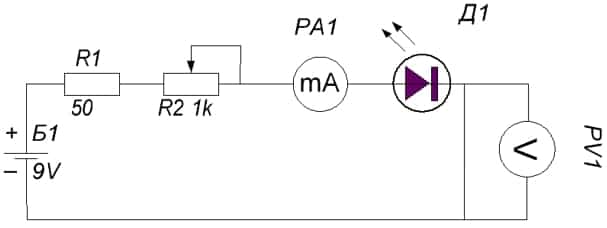

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Главные причины неисправности светодиодных ламп

Световой диод — полупроводниковое устройство, по конструкции напоминающий стандартный диод. Характерная черта каждого лучистого диода — малый предел обратного напряжения, всего лишь на пару вольт превосходит потерю падения напряжения на нём в открытом положении.

Какой-либо электростатический разряд либо неправильное включение в процессе настройки схемы имеет возможность сделаться предпосылкой вывода LED из строя. Сверхъяркие малоточные световые диоды, используемые в качестве индикации источников питания разнообразных установок, могут сгореть из-за скачков напряжения в сети.

Известные причины повреждений ЛЕД:

  • Некачественный контакт и неисправность электропроводки, вызывающей искренние. Этот дефект может возникнуть в электровыключателе, распредкоробке и в самой осветительной аппаратуре.
  • Недорогие приборы освещения. Приблизительно третья часть используемой энергии LED-диодов расходуется на освещение, оставшаяся используется на нагревания. Последнее наносит вред кристаллу, вызывая его быструю деградацию. В недорогих диодных люстрах изготовитель, чаще всего не предусматривает в расчетах для конструкции необходимых параметров обеспечивающих ее охлаждения.

Невысокое потребительское качество ЛЕД-лампы. Отрицательными узлами могут быть:

  • источник тока;
  • световой диод;
  • выполненная компоновка и конструкция корпуса, например, фонарика.

Другие способы проверки

Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Оцените мебель и декор, которые у вас уже есть

Проблемы при подключении

Принципиальная схема подключения светодиодов.

Принципиальная схема подключения светодиодов:

  1. Не использовать токоограничивающий резистор. Поскольку через светодиод будет проходить слишком большой ток, он вскоре выйдет из строя.
  2. Последовательное включение без резистора. Даже если вам кажется, что запитать четыре 3-вольтовых резистора к 12-вольтовой сети – это хорошая идея, вы заблуждаетесь. Из-за слабого контроля силы тока элементы быстро разрушаются.
  3. Использование одного резистора при параллельном подключении диодов. Из-за отличий в характеристиках диоды будут светить с разной интенсивностью. Увеличивается скорость разрушения.

Тестирование светодиодов

Проверка светодиодов практически ничем не отличается от тестирования выпрямительных диодов. Как это делать, было описано выше. Светодиодную ленту (точнее ее smd элементы), инфракрасный светодиод, а также лазерный, проверяем по той же методике.

К сожалению, мощный радиоэлемент данной группы, у которого повышенное рабочее напряжение, проверить указанным способом не получится. В этом случае дополнительно понадобится стабилизированный источник питания. Алгоритм тестирования следующий:

собираем схему, как показано на рисунке. На блоки питания выставляется рабочее напряжение светодиода (указано в даташит). Диапазон измерения на мультиметре должен быть до 10 А. Заметим, что можно использовать зарядное устройство в качестве БП, но тогда необходимо добавить токоограничивающие сопротивление;

Измерение номинального тока на светодиоде

  • измеряем номинальный ток и выключаем блок питания;
  • устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 20 В, и подключаем прибор параллельно тестируемому элементу;
  • включаем блок питания и снимаем параметры рабочего напряжения;
  • сравниваем полученные данные с указанными в даташит, и на основании этого анализа определяем работоспособность светодиода.

Правильное и неправильное включение

Больше всего ошибок допускают автомобилисты, когда пытаются сэкономить на схеме питания светодиодного освещения. Часто автолюбители включают светодиодные приборы напрямую от аккумулятора, а потом жалуются на разные неполадки: моргание, потерю яркости и полное погасание кристалла. Всё это происходит из-за отсутствия промежуточного преобразователя, который должен компенсировать перепады напряжения в интервале от 10 до 14,5В. Ещё одна ошибка владельцев авто – подключение только через резистор, рассчитанный на среднее показание аккумулятора 12В. Резистор – линейный элемент, а значит, ток через него растет пропорционально напряжению. Подключение через резистор допускается при условии его расчета на 14,5В, но тогда придется смириться с неполной светоотдачей светодиодов при низких и средних значениях напряжения в бортовой сети. Поэтому однозначный верный способ подключения светодиодов в автомобиле – это использование стабилизатора тока, желательно импульсного типа.

В различных осветительных конструкциях на основе светодиодов часто используются именно стабилизаторы напряжения. Почему так происходит? Во-первых, они намного дешевле качественных токовых драйверов. Во-вторых, чтобы из стабилизатора напряжения получился более-менее надёжный драйвер достаточно на выходе установить резистор, грамотно рассчитав его мощность и сопротивление. Такое схемотехническое решение часто применяется в недорогих LED лампах и осветительных конструкциях с применением светодиодных лент.

Большинство светодиодных лент питается стабильным напряжением 12В. Если рассмотреть конструкцию ленты более детально, то можно увидеть, что она разделена на небольшие участки. Как правило, каждый участок состоит из трёх SMD­ светодиодов и одного токозадающего резистора. Падение напряжения на одном светоизлучающем элементе в среднем составляет 2,5-3,5 В, то есть максимум 10,5В в сумме. Остаток гасится резистором, номинал которого изготовитель подбирает под тип используемых светодиодов. Поэтому подключение светодиода через связку из стабилизатора напряжения и резистора можно считать правильной.

Если использовать простой блок питания без стабилизации (трансформатор, диодный мост и конденсатор), то при небольшом увеличении напряжения сети, его пропорционально уменьшенная часть будет равномерно распределяться на всех четырёх элементах каждого участка ленты. В итоге вырастет ток, температура кристалла и, как следствие, начнется необратимый процесс деградации светодиодов.

Самым правильным схемотехническим решением является применение стабилизатора тока импульсного типа. На сегодняшний день – это оптимальный вариант, который используют все ведущие производители светодиодных изделий. Токовый драйвер с ШИМ регулятором практически не греется, эффективен и надёжен.

Так чему же отдать предпочтение: дешевому стабилизатору напряжения с резистором или более дорогому токовому драйверу? Правильный ответ скрыт в выражении: «Любая экономия должна быть оправдана». Если Вам нужно подключить десяток слаботочных светодиодов или не более одного метра ленты, то выбор в пользу первого варианта нельзя назвать ошибочным.

Но если ваша цель – запитать фирменные светодиоды с мощностью каждого кристалла более 1 Вт, то без качественного токового драйвера не обойтись. Потому что стоимость таких излучающих диодов намного выше цены на драйвер.

Лучшие телевизоры с диагональю экрана 42 дюйма

Строим надежный забор из евроштакетника своими руками — пошаговая инструкция

Регулировка напора воды в квартире

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Текущие показания на экране и будут номинальным прямым напряжением светодиода. Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно воспользоваться «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Вычисление напряжения питания светодиода является необходимым шагом для любого проекта электроосвещения, и, к счастью, это сделать просто. Такие измерения необходимы, чтобы рассчитать мощность светодиодов, поскольку нужно знать его ток и напряжение. Мощность светодиода рассчитывается путем умножения тока на напряжение. При этом нужно быть крайне осторожным при работе с электрическими цепями, даже при измерениях небольших величин. В статье подробно рассмотрим вопрос о том, как узнать напряжение, чтобы обеспечить правильную работу светодиодных элементов.

Основные выводы

Большой объем led-продукции,
предлагаемой рынком, не отличается высоким качеством. Производители не
указывают параметры напряжения, тока, мощности, не предлагают схем подключения.
Чипы производятся из кристаллов и люминофора низкого качества. При покупке
таких изделий определить вольтамперные характеристики сложно, требуются расчеты на основе измерений.

Если лента качественная, она служит
заявленный срок только при подключении через блок питания, подобранный на
основе точных расчетов. Еще одно условие – соблюдение режима эксплуатации.

При покупке продукции CREE, Philips,
OSRAM
система будет работать заявленные 30-50 тыс. часов, если ответственно подойти к
подбору дополнительных компонентов и монтажу. Расчеты мощности и
энергопотребления проблем не создадут, так как эти производители указывают на
своей продукции все необходимые параметры.
