Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

Рекомендуем

Особенности конструкции

Цифровой мультиметр — легкий компактный прибор, который удобно держать в руке. Работает он от обычных батареек. В пластмассовом корпусе расположена электронная начинка и блок питания.

В комплект включен набор щупов —металлических заостренных стержней с изоляцией и штекерами для подключения к разъемам. Некоторые модели снабжены дополнительными термопарами.

На корпусе расположены гнезда:

• СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
• отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
• для тока до 200 мА, отрицательный контакт для термопары;
• для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения параметров тока без размыкания цепи. Проводник помещают между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые преобразуются мультиметром в искомые величины — силу тока, напряжение, частоту.

Наибольшими возможностями обладают мультиметры профессионального класса с собственным программным обеспечением. Это стационарные устройства с питанием от сети, которые подключаются к компьютерам.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Прозвонка цепей

Для тестирования работоспособности электроприбора необходимо испытать все его соединения методом проверки сопротивления. Кабельные линии на целостность также контролируются этим способом. Например, прямые соединения между разъемами или длинные линии интерфейсов. Эти соединения тоже можно проверить мультиметром в режиме омметра. Для этого нужно:

1. Установить ручкой на передней панели измерителя режим проверки сопротивления и минимальный предел измерений (2—20 Ом);
2. Определить контакты цепи или кабеля, между которыми существует прямое соединение. Это можно увидеть на принципиальной схеме;
3. Приложить щупы измерительного прибора к выбранным контактам. Если на экране отображается показание порядка единиц Ом (до сотен Ом для кабеля), то цепь работоспособна.

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Популярное

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

• полимерный экранизирующий слой;
• внутренняя изоляция, изготовленная на основе силикона;
• каркас в виде оплетки из прочной синтетики;
• наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Проведение замеров

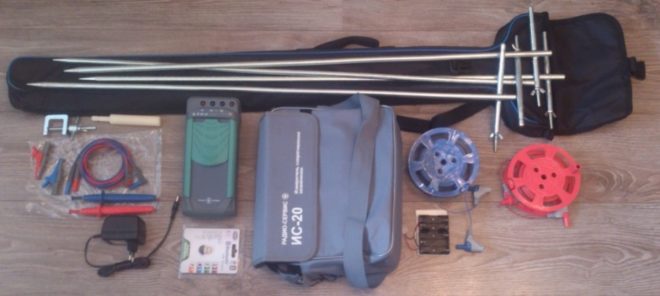

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Инструкция на мультиметр

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.

1) Сопротивление Ω.  Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2) Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

4) Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать .

5) Емкость конденсаторов  F. Все очевидно. Можно измерять .

6) Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7) Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу  тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 ) Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на . Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Меры безопасности

Пользоваться мультиметром при напряжении свыше нескольких сотен вольт не рекомендуется. На многих мультиметрах в целях безопасности нанесена отметка, устанавливающая максимальный предел при измерении переменного напряжения – 750 В.

Кроме того, для работы на электроустановках свыше 1 кВ существуют ещё более жёсткие ограничения, которых необязательно придерживаться при работе в сетях с напряжением ниже этого предела. К тому же напряжение в 2 кВ, измеряемое «во всю длину» допустимого диапазона, легко создаёт статические наводки, могущие привести чувствительную цифровую электронику к электрическому пробою.

Используйте мультиметры, обладающие усиленным слоем диэлектрика на щупах, провода с двойным слоем изоляции. Ручки щупов не должны быть скользкими. Контакты и гнёзда на приборе должны быть защищены и закрыты от случайного попадания проводов и металлических предметов, капель воды и т. д. Работая в электроустановке с напряжением свыше 110 В, используйте защитные очки, диэлектрические перчатки, каску и специальный негорючий комбинезон из плотной ткани.

Дело в том, что к этому гнезду подходит низкоомный шунт, выдерживающий значительный ток. Ток короткого замыкания мощных источников питания, выдающих 10 и более ампер на замыкание, способен расплавить и поджечь провода прибора. При этом техник может получить ожог. Зачастую повреждается и сам прибор.

В следующем видео вы сможете наблюдать проверку резистора мультиметром.

Расчет и проверка

При наличии данных о силе тока и разности электрических потенциалов, то есть напряжении в проводнике, можно рассчитать сопротивление по формуле:

Чтобы убедиться в правильности расчета или выяснить сопротивление элементов, которое заранее неизвестно, используют специальные измерительные приборы. При необходимости измерить только сопротивление применяют омметр, однако в быту чаще используют универсальное устройство – мультиметр.

Чтобы разобраться, как проверить сопротивление мультиметром, необходимо иметь общее представление о работе с прибором, а также понимать принцип измерений.

На современных цифровых приборах используются типовые аббревиатуры и знаки. Выяснить, как обозначается сопротивление на мультиметре конкретной модели, можно из инструкции пользователя, но обычно этот сектор разметки имеет маркировку «Ω».

Обычно шкала измерения для сопротивления градуируется от 200 Ом до 200 Мом с определенными интервалами. Чаще всего встречается такая разбивка: 200, 20 К (килоОм, 103), 200 К, 2 М (мегаОм, 106), 20 М, 200М. В зависимости от модели, величина диапазона может отличаться в большую или меньшую сторону. Таким образом можно измерить сопротивление мультиметром, начиная с малых и до достаточно больших значений.

Если сопротивление в цепи рассчитано и нужно просто проверить соответствие реалий расчету, при работе с прибором сразу же выставляется примерная величина. Так, для расчетного R=180 кОм устанавливается 200 К, для расчетного 50 кОм – тоже 200 К. Если данные заранее неизвестны, выставляется максимальное значение шкалы.

Принцип действия

Работа любого тестера построена на принципах измерения величин. К тому же, она строится в соответствии с законом «Ома».

Есть ряд принципов использования тестера при разных видах замеров:

• Прямые измерения. Производятся за счет непосредственного соединения щупов с объектом. На приборе отразится результат.
• Косвенные измерения. Происходят путем совершения нескольких последовательных действий. При этом искомый показатель — расчетная величина.
• Неэлектрические величины. Дополнительные показатели, расчет которых производится за счет особых датчиков, установленных в приборе.

У аналогового тестера присутствует измерительная головка, которая подключается к 2 точкам электрической схемы. Таким образом происходит измерение напряжения. Для измерения тока, в схему параллельно включается измерительное напряжение.

Работают в перчатках

Чтобы измерить сопротивление, на него подается ток.

Работа цифрового тестера строится на АЦП. В нем происходит сравнение входного сигнала с опорным. Измерение напряжения происходит напрямую. Измерение тока производится в соответствии с падением напряжения на внутренних резисторах. Измерение сопротивления — по показателям резистора относительно фиксированного тока.

Принципами определяются и характеристики прибора:

• простым моделям присуща разрядность 2,5 и погрешность 10%;
• средним — 3,5 и 1% соответственно;
• хорошим — 4,5 и 0,1%;
• профессиональным — свыше 5 и не более 0,01% соответственно.

В автомобилях тоже измеряют электрические параметры

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Автолюбителям будет полезна статья о том, как проверить катушку зажигания мультиметром.

Порядок действий при измерении сопротивления

Единицей сопротивления является Ом. При измерении нагрузки различных приборов и резисторов, показания прибора могут составлять: доли ома, омы, килоомы (кОм), мегаомы (МОм).

Прозвонка электрических проводов

Для прозвонки любых электрических проводов необходимо выполнить следующий порядок действий:

1. Вставить шнуры в гнёзда, как правило, справа внизу. Чёрный провод в гнездо с надписью COM, красный в гнездо VΩ.
2. Включить прибор. На некоторых мультиметрах для этого достаточно повернуть переключатель. Есть мультиметры, которые имеют дополнительную кнопку включения.
3. Установить диапазон измерения, переместив переключатель в сектор Ω, и выбрав минимальное значение для прозвонки провода, или нужный диапазон для проверки сопротивления.
4. Проверить исправность прибора, прикоснувшись наконечниками щупов, друг к другу. На экране должны появиться цифры от 0.2 до 0.6, сопротивление собственных проводов. Разъединить щупы, на дисплее появится единица в крайнем левом положении, что означает бесконечное сопротивление, или обрыв.
5. Убедившись в исправности прибора, можно приступать к прозвонке электрического провода, для чего следует прикоснуться к нему, щупами с противоположных сторон, при необходимости проколов изоляцию.

Осталось сделать вывод об исправности объекта измерения. Если на дисплее слева единица, значит, проверяемый провод, неисправен (в обрыве). При проверке, например, сетевого шнура, показания прибора должны быть в пределах 0.6–1.5 Ом. Если надо просто убедиться в исправности линии, можно повернуть переключатель на прозвонку (значок диода и громкости). Тогда о целостности провода будет сигнализировать звуковой сигнал.

Проверка сопротивления электрических спиралей

Иногда может возникнуть необходимость замерить сопротивление электрической спирали (ТЭНа), например, в электроплите, чайнике, утюге, стиральной машине и т. д.

При проверке электрической спирали, например, мощностью 1 кВт, показания мультиметра должны быть около 50 Ом, в идеале 48.4 Ом. Вспомнив закон Ома I=U/R и определение мощности электрического тока W=I*U из школьного курса физики, можно легко рассчитать сопротивление любой электрической спирали прибора, зная его мощность.

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.
Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h21э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Как замерить тестером сопротивление и где необходимы такие операции?

Под тестером измерения сопротивления заземления понимается измерительный прибор со встроенным микропроцессорным управлением. С его помощью можно узнать не только сопротивления заземлений, но также и удельное сопротивление грунта. Им хорошо определяются имеющиеся паразитные напряжения в почве. Последние модели тестеров полностью автоматические и удобны в работе. Обычно их используют для измерений систем заземлений на электростанциях, на многих промышленных предприятиях, а также в тех отраслях, где есть распределительные сети.

Обычно стандартные приборы состоят из следующих элементов: корпуса измерителя, передней и базовой панелей, панели с соединительными разъемами, клавиш обозначений органов индикации, а также управления измерителя. Последние модели таких приспособлений являются переносными приборами с внутренним источником питания. Измерение сопротивления тестером заземляющих устройств должно осуществляться так, чтобы они соответствовали общим европейским стандартам. Обычно тестеры имеют в комплекте все основные принадлежности, которые нужны для выполнения испытательных работ.

Современные приборы оборудованы электронной частью. Производители используют при изготовлении SMD-технологии, а значит, в работе не нужно дополнительное обслуживание. Дисплей ЖК выполнен по традиционной разработке, и с его помощью легко считывается вся получаемая в процессе информация. Тестеры легки и просты в использовании. Операторам не надо проходить специальное обучение и подготовку, достаточно будет только внимательно изучить инструкцию, как померить сопротивление тестером.

Прежде, чем мы узнаем, как замерить тестером сопротивление, разберем основные сферы применения этого прибора и самые частые операции, которые им выполняются. С помощью данного прибора можно осуществлять следующие работы: тестировать безопасность электроустановок, машин и механизмов, испытывать и сертифицировать структурированные кабельные сети, измерять, регистрировать и анализировать системы электрораспределения, фиксировать параметры окружающей среды, электропроводки внутри помещений и контролировать работы климатического оборудования.
