Контробрешетка под металлочерепицу и ее размеры

Основные функции

Вентиляция

Естественное проветривание всей кровельной конструкции требуется ежегодно. При её отсутствии очень быстро происходит скопление влажности под кровлей. А это, в свою очередь, повлечёт образование вначале плесени и затем настоящей гнили.

И когда возникает вопрос, нужна ли контробрешётка под металлочерепицу, стоит сразу подумать, а насколько дольше крыша прослужит без неё.

От вентиляции зависит уровень теплообмена под всей площадью крыши здания. И при его нарушении в зимний период из-за этого однозначно происходит образование льда, который, скапливаясь на краях ската крыши и элементах водосточной системы, может грозить обрушиванию её прямо вниз.

В результате куски льда вместе с элементами кровли могут в один из холодных дней упасть прямо на проходящих внизу людей и стоящие там же, например, автомобили.

Выравнивание

Если при установке стропильных элементов и обрешётчатой системы были допущены некоторые неточности или же работы были сделано не очень доброкачественно, то придётся сглаживать все перепады с помощью контробрешётки.

Если нужна идеальная металлочерепица, которая будет ровная и плотно прилегающая на стыках, то контробрешётка просто необходима.

При её отсутствии неплотно уложенные листы металлочерепицы будут допускать попадание осадков прямо под металлические листы. А это, в свою очередь, также вызовет плесень и активное гниение в будущем.

И также при образовании неплотностей обязательно нарушается прочность соединения каждого металлического листа в местах стыка. А значит, при сильных порывах ветра возможен элементарный срыв кровельного покрытия.

Прочность

Когда укладываются обрешётка и контробрешётка под металлочерепицу, то конструкция приобретает дополнительную жёсткость. И значит, при скоплении тяжёлых зимних осадков ни один из листов металла не прогнётся.

Если строение расположено в месте, где зимой выпадает очень большое количество осадков, то контробрешетка жизненно необходима. Без неё произойдёт элементарный прогиб как металлических листов, так и даже основной обрешётки. Поэтому нельзя упускать это из виду.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

1. При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
2. Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши;
3. Основная функция контробрешетки — вентиляция подкровельного материала; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

Контробрешетка — что это такое (фото пример):

Smart ТВ приставка. Процесс подключения к телевизору

Smart ТВ приставка представляет собой компактное устройство на операционной системе Андроид. Она представляет собой небольшой модуль со встроенным процессором и памятью. По функционалу она очень похожа на планшет, оснащенный такой же операционкой, единственное отличие между ними – это интерфейс. Как подключить и настроить Smart TV через приставку? Для этого нужно:

• естественно, сама приставка;
• телевизор с HDMI — разъёмом (в комплекте есть приставки HDMI — удлинитель);
• если в комплектации приставки нет пульта, то понадобится компьютерная мышь или клавиатура для управления.

Сам процесс настройки выглядит так:

• Подключается приставка в HDMI — разъём в телевизоре. Если необходимо, можно произвести подключение через удлинитель.
• Далее к приставке подсоединяется кабель питания microUSB; другой конец устанавливается в соответствующий разъём телевизора. Если на нём такого входа нет, то подключение можно произвести через адаптер питания в розетку (он идёт в комплекте с приставкой).
• Если нет пульта в комплекте, в приставку устанавливается адаптер для мыши в ещё один USB — разъём (всего их 2).
• На телевизоре выбираем режим приема HDMI, иначе картинки не будет. Если их несколько – выбрать активный.
• Подождать несколько секунд, пока оборудование загрузится.
• Появится главный экран – удобный, функциональный интерфейс.
• Зайти в Setting (настройки), подключиться к Wi-Fi (если имеется), настроить время, дату, часовой пояс для правильной работы Wi-Fi.
• Вернуться на главный экран и выбрать папку ТВ – там доступен просмотр любого мультимедийного видеоформата.
• Для просмотра ТВ каналов перейти с HDMI на соответствующий видеовыход.

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю

В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Контробрешетка и обрешетка под основной материал

Брус с определенными размерами прибивают по центру стропил. Для его соединения делают запил, тогда скрепление будет надежным. Затем сооружают обрешетку с шагом до 40 сантиметров. Все параметры необходимо соблюдать:

1. Для стропил необходимо использовать брусья из дерева 100*200, 50*200, 100*150, 50*150, 50*10 миллиметров.
2. Толщина материала для сооружения обрешетки должна быть не меньше25 сантиметров.
3. Ширину бруса из дерева берут от 10 до 15 сантиметров.
4. Между стропилами делают шаг на расстоянии от 600 до 900 миллиметров.
5. Толщина первого бруса должна быть больше, чем все остальные.
6. Между досками обрешетки делают шаг до 40 сантиметров.
7. Стыки между обрешеточными досками должны лежать в поочередном порядке.
8. Ветровую доску помещают выше, чем обрешетка.
9. Дополнительные материалы для закрепления коньков берут не больше 25 миллиметров, чтобы остальная установка была выполнена легко.

На обычной крыше, без утепления, если не планируется на чердаке создание жилого помещения, то контробрешетку в основном не производят. Но даже при таком случае это действие нужно выполнить, для создания прослойки воздуха, который поможет убрать влагу и сырость, чердак будет проветриваться, а также создастся изоляция тепла и шума. Температура внутри и снаружи будет регулироваться и это предотвратит появление льда на металлочерепице.

Видео описание

Типы обрешетки

В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.

На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.

Обрешетка сплошная и разреженная

Как правило, при устройстве крыши применяются оба типа обрешетки

И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов

Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.

Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

Шаг обрешетки под металлочерепицу

Рассмотрим детально схему снизу вверх:

• c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
• Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
• a1 — расстояние от центра стартовой доски до центра следующей доски.
•  b — шаг обрешетки равный длине волны.
• a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).

Длина волны распространенных профилей:

Профили металлочерепицы	Длина волны, мм
Монтеррей	350
Супер Монтеррей	350
Макси	400
Каскад	350
Макси Каскад	400
Classic	350
Kvinta (Kvinta plus)	350
Country (Квинта)	350
Quadro profi	350
Kamea (Камея)	350
Finnera	350
Adamante	350
Decorrey	350
Испанская Дюна	350
Андалузия	400
Джокер	400

Кованые калитки (фото)

Какой материал используют для контробрешетки

Сооружение контробрешетки начинают с подбора сырья. Когда кровля устраивается с покрытием большого веса, для контрбрусьев рекомендуется выбирать древесину сосны или дуба.

Гибкая черепица и другие варианты более легкой кровли подразумевают выбор древесины мягких сортов (осина и пр.). Стандартная толщина контрбрусьев в условиях традиционной крыши составляет 30×50 мм.

При более сложных конструкциях подойдут контрбрусья сечением 40×50 и 50×50 мм. Высота контробрешетки может быть 20-50 мм, длина бруса — 1.5 м.

При этом все больше застройщиков пользуются высококачественным современным материалом, который отличается высокой надежностью и долговечностью. К таким материалам относится гидроизоляционная мембрана, пленка и др.

Монтаж контрбрусьев для крыши из металлочерепицы

О монтаже контробрешетки для крыш из металлочерепицы, следует говорить отдельно. Это обусловлено несколькими причинами, но наиболее важными являются две из них:

• во-первых, эксплуатация металлочерепичной крыши без контробрешетки, невозможна, так как кровельный материал в кратчайшие сроки придет в негодность;
• во-вторых, металлочерепичные крыши набирают все большую популярность во всех странах мира, и многим людям интересно, как монтируются составные части кровельного пирога для них.

Кроме того, следует обратить внимание на то, что в металлочерепичных крышах контробрешетка служит каркасом для обрешетки. Грамотно выполненные работы дают возможность равномерно распределять нагрузку от скоплений снега, благодаря чему, крыша не будет продавливаться в каком-то определенном месте

Монтаж контрреек или контрбрусьев, не имеет сложностей. Все очень просто. Их основой служат стропила, поверх которых уложен гидроизоляционный материал.

Монтаж контрреек при обустройстве теплой кровли

При монтаже теплой кровли, вопрос обустройства корректно работающей вентиляции между кровельными материалами, становится наиболее актуальным. Со стороны утеплителя, основой для которых являются стропила, защитой служит пароизоляция, а со стороны кровельного материала, гидроизоляция. Намокание теплоизоляционного материала допускать нельзя, так как это поведет к его выходу из строя. В связи с этим, наличие вентилируемого зазора, создаваемого с помощью контробрешетки является жизненно необходимым. Поэтому, вопросы, что такое контробрешетка и какую роль она играет при монтаже теплой кровли, интересуют многих людей.

Контробрешетка для теплой кровли в разрезе, представлена на фото ниже:

Только грамотный монтаж, обеспечит длительную эксплуатацию теплой кровли, а обитатели дома смогут обустроить теплую мансарду, которую можно будет использовать в холодное время года. Уяснив, нужна ли контробрешетка для теплой кровли, можно поговорить об основных требованиях, предъявляемых к ней:

• во-первых, контробрешетка под металлочерепицу, или любой другой кровельный материал, используемый для обустройства теплой кровли, изготавливается с использованием брусьев, толщиной 40×50 мм., или 50×50 мм.;
• во-вторых, шаг контробрешетки должен быть равен минимум 10 сантиметрам;
• в-третьих, контробрешётка крепится саморезами, длина которых равна 90 мм.

Монтируя контробрешетку, не обязательно использовать цельные брусья. Для обустройства этого элемента кровельного пирога, отлично подойдет контррейка любой длины. Таким образом, осуществить монтаж, можно из материалов, по сути являющихся отходами строительства дома.

Расчёты

Точное количество необходимых для монтажа обрешётки под металлочерепицу пиломатериалов определяется при составлении проекта. Это позволит избежать значительного избытка или недостатка древесины на строительстве.

Пример стандартной кровли с металлочерепицей Источник krovgid.com

Что включает в себя расчёт:

• Выбирается оптимальный шаг. Этот показатель зависит от размера кровельного пирога и тяжести выбранной модели металлической черепицы. Показатель вычисляется от нижней части первой планки до верхней точки второй.
• Между первой парой брусьев зазор уменьшается. На это место приходится наибольшая нагрузка, поэтому здесь необходимо дополнительное укрепление.
• Учитывается линия наклона ската крыши и длина выступа черепицы за нижний брус обрешётки. Чем больше угол наклона, и чем дальше выступает кровля, тем меньшим должен быть шаг обрешётки.
• Толщина стартовой рейки увеличена. Это обеспечит надёжную фиксацию кровли во время монтажных работ.
• Длина перекладин несущей конструкции замеряется, начиная от верхней точки второй планки. Интервал должен быть ровным, метки оставляются через каждые два поперечных бруса. Это поможет избежать искривления и нарушения геометрии конструкции.
• Расчёт производится строго сверху вниз. При этом нужно следить за оставшейся длиной металлочерепицы.

Чтобы верно вычислить расстояние между первой парой досок, нужно измерить точную дистанцию от верхней точки первой волны до нижней части места.

Мастер за работой Источник ytimg.com

С этой целью 1,5-метровый уровень помещается на стропило, после чего выполняются замеры, и оставляется метка. Стандартная дистанция – 30-45 см. Эти параметры рекомендуемы для кровли любого типа и сложности.

Проектирование и расчёты можно выполнить самостоятельно. К примеру, шаг обрешётки под металлочерепицу Монтеррей составляет 350 мм. Но по неопытности можно неверно определить расстояние между элементами обрешётки под металлочерепицу, что приведёт к сокращению несущей способности. Вместо этого можно обратиться к специалистам, выполняющим подобную работу самостоятельно.

Инструментарий

Доски и балки при сборке распиливаются с целью получения элементов нужного размера. Их установка, фиксация и обработка производится ручным или электрическим инструментом.

Все, что нужно для укладки металлической кровли Источник pvh-membrannaya-krovlya.ru

Также обязательны приспособления для замеров и определения уровня расположения горизонтальных и вертикальных деталей. Для монтажа обрешётки потребуется:

• рулетка
• ножовка – ручная, либо электрическая;
• ударный инструмент – молотки, кувалды;
• болгарка;
• дрель, приспособленная для ввинчивания саморезов;
• маркеры.

Рулетка поможет выполнить точные измерения, ручной инструмент придаст доскам нужные размеры, форму, и поможет выполнить их фиксацию. Оставленные маркерами отметки помогут соблюсти предусмотренный проектом шаг обрешётки для металлочерепицы.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
2. После укладки гидробарьера приступают к закреплению контрбрусьев;
3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
6. Метки брусьев соединяют с помощью красящей шнуровки;
7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

• Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
• Максимально надежное крепление гидроизоляционной мембраны.
• Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Требования к обрешетке

Для изготовления решетчатой конструкции используются, как правило, обрезные доски или бруски из хвойных пород деревьев по ГОСТ 8486-86. Благодаря повышенной смолистости они достаточно хорошо противостоят гниению. Тем не менее желательна обработка антисептиками и антипиренами, которая повышает огнестойкость конструкций, продлевает срок службы древесины в несколько раз.

Для устройства обрешетки используются пиломатериалы 2-3 сорта. Дерево должно быть без гнили, синевы, выпадающих сучков и других серьезных пороков. Нельзя использовать доску с обзолом, где под корой селятся жучки-древоточцы. Они быстро приводят лес в негодность.

По всей длине доски толщина должна быть одинакова. Нежелательны изгибы, кручения и другие нарушения геометрии.

Рекомендуемая ширина доски — 100-150 мм. Толщина подбирается исходя из шага стропил и веса покрытия:

• 25 мм — если используется обычная металлочерепица, а расстояние между стропилами 600 мм;
• 32 мм — для усиленного кровельного материала толщиной от 0,5 мм и шаге 700-900 мм;
• если шаг еще больше, можно использовать пиломатериалы толщиной 40-50 мм.

Требуемая влажность — не более 18%. Сырые пиломатериалы склонны к сильной усушке и деформациям, поэтому перед применением ее необходимо выдержать в штабелях до нужной влажности.

Сплошная обрешетка в местах, требующих усиления, устраивается из той же доски, что и разреженная. Для крепления применяются оцинкованные гвозди или саморезы длиной.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил. Технология установки каркаса предельно проста и понятна:

Технология установки каркаса предельно проста и понятна:

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
4. К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
5. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
6. В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
7. На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
8. При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
9. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

https://youtube.com/watch?v=C_FHgYGJ1o0

Отличия обрешетки от контробрешетки

Чем отличаются обрешетка и контробрешетка крыши? Далеко не все строители, не говоря уже о рядовых владельцев домов, знают предназначение контрреек, и как они устанавливаются. Неопытные кровельщики часто путают эти два элемента кровельного пирога, что является серьезным нарушением технологии монтажа крыши. Чтобы при проведении кровельных работ не возникало путаницы, нужно разобраться, для чего нужна контробрешетка и обрешетка.

Обрешетка может быть сплошной или разряженной. В первом случае, доски выкладываются вплотную друг к другу. Максимальный зазор между ними может быть равен 10 миллиметрам. Во втором случае, обрешетка монтируется с определенным шагом, размер которого подходит для крепления выбранного кровельного материала.

Сплошная обрешетка подходит для крыш с небольшим уклоном, в качестве кровельного материала для которых, используется мягкая черепица, шифер и профнастил. Разряженная обрешетка обустраивается из брусков 50×50 и 60×60 мм. Она подходит для кровель из шифера и черепицы. Разряжённая обрешетка обходится гораздо дешевле, ведь для ее монтажа нужно меньше материала.

В то же время, контробрешетка, иначе называемая контрбрусьями, изготавливается из деревянных брусков небольшой толщины. Они набиваются на стропила сверху гидроизоляционной мембраны. Устройство контробрешетки позволяет создать вентиляционный зазор между кровельным материалом и гидроизоляцией.

Зачем нужна контробрешетка под металлочерепицу и прочие кровельные материалы? Во время эксплуатации на внутренней стороне кровельного покрытия может образовываться конденсат. Его избыточное количество вызывает ряд процессов, например, гниение деревянных составных частей крыши, или ржавление металла.

Контробрешетка под металлочерепицу и другие кровельные материалы, чаще всего изготавливается из брусьев, с сечением 30×50 миллиметров. Если кровельные работы проводятся на крышах со сложной формой или большими размерами, то контробрешетка выполняется с использованием более толстых брусков, 50×50 мм.

При монтаже сплошного настила, установка контробрешетки является обязательной, ведь помимо нее, нечему обеспечивать нормальную вентиляцию кровельных материалов. Поняв, зачем нужна контробрешетка, следует уяснить ее месторасположение в кровельном пироге, который обычно выглядит следующим образом:

• нижний слой – обрешетка;
• второй слой – гидроизоляционные материалы;
• третий слой – шаговая обрешетка;
• верхний слой – кровельный материал.

В зависимости от выбранного кровельного материала и прочих факторов, кровельный пирог может иметь в своем составе и другие элементы.

Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

1. С полным покрытием стропил.
2. С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала.

   Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

   В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте.

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Важным моментов во всем монтажном процессе будет правильная подрезка реек:

• у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
• около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы.

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

Правильное соблюдение соседства

Монтаж контрреек в районе ендов и коньков

Ендовы и коньки – это участки крыши, требующие особого внимания при монтаже кровли. Чтобы правильно установить коньки, требуется добиться пересечения верхних плоскостей граней контрреек в одной точке. Для соблюдения подобных предписаний, сечение одного и того же бруска в разных местах, должно отличаться. Иными словами, его необходимо запиливать под определенным углом.

Ендова – это места крыши, подвергаемые наибольшей нагрузке. Здесь скапливается огромное количество снега, а во время дождя, подавляющее большинство воды, попадающее на кровлю, сливается с крыши именно по желобу ендовы. Таким образом в районе ендов, продольные брусья следует прибивать с шагом, равным 100 миллиметрам. Если на крыше планируется монтаж ендов, то стоит заблаговременно выбрать бруски для контробрешетки, сечение которых равно не менее 50×50 миллиметров.

Нужно соблюдать рекомендуемое расстояние между брусьями. Оно равно 50-100 миллиметрам. Благодаря этому, кровля в районе ендов прослужит на протяжении долгого срока.

Как использовать систему «Бесто» в разных комнатах

Деревья

13.07.2018

Комод

Комод имеет большой объем, чтобы размещать самые разные вещи, в том числе и объемные – пледы, постельные принадлежности, столовое белье. Он служит олицетворением покоя и уюта в доме.

Большая верхняя плоскость позволяет использовать его в качестве туалетной мебели, если установить зеркало, или для размещения техники, например, телевизора.

IKEA выпускает деревянные комоды Раст, которые больше подходят для частных загородных домов. А также Мальм, Хэмнес и Тодален, которые гармонично дополняют обстановку городской квартиры.

Кроме того, их расписывают, преобразовывая в модный и неповторимый элемент комнаты.

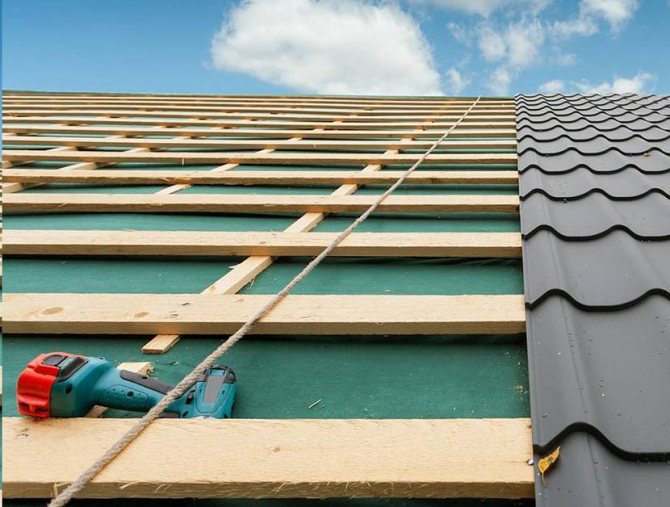

Как монтируется контробрешетка под металлочерепицу

После того, как завершается изготовление кровли из пленки гидроизоляции и ее фиксирование с помощью степлера над стропильными ногами, начинается процесс набивки контробрешетки, поскольку металлочерепица без контробрешетки будет менее надежной и не прослужит на протяжении положенного ей эксплуатационного срока.

Устраивается она при помощи брусьев длиной в 135 – 137 сантиметров сечением в 30×50 миллиметров

Крепится она оцинкованными гвоздями с шагом, равным приблизительно 30 сантиметров, причем не выше тех линий, которые промаркированы на пленке.

Для того чтобы вести последующие работы и перемещаться по поверхности крыши, на контробрешетку принято набивать брусья или черновые доски. При этом важно запиливать бруски на коньке под необходимым углом на двух сторонах скатов таким образом, чтобы можно было достичь плоскостного пересечения верхних обрешеточных граней в одной точке. Это даст возможность качественно и точно выполнить расчет шага обрешетки и установить брусок покрытия в верхнем ряду

Игнорирование подобных действий может привести к нарушению общей конструкции конька.

Как монтируется обрешетка и рассчитывается ее шаг

Для большого количества моделей черепицы для устройства обрешетки под металлочерепицу принято использовать пиленый брус, выполненный из хвойных древесных пород без обзола и проходных сучков, изготовленный согласно СНИП требованиям и с влажностью, не превышающей 25%.

Обрешетка под металлочерепицу монтируется в следующем порядке.

Шаг обрешетки крыши под металлочерепицу на свесе карниза измеряется по внешним граням двух первых брусьев. Его длина составляет обычно 32 – 39 сантиметров. Такой размер, конечно же, не является эталонным для всего обрешеточного шага в общем, зависеть он будет от того, как расположен нижний черепичный ряд относительно водосточного желоба.

Так называемое нависание нижнего черепичного ряда на желоб должно быть размером в 1/3 диаметра самого желоба и осуществляется путем регулирования бруса.

После того, как фиксация двух первых брусьев закончена, на коньке устанавливается верхний брус и измеряется расстояние от внешней грани второго бруса до внешней грани бруса, размещенного на коньке. Этот размер можно считать расчетным для того, чтобы выяснить шаг обрешетки, необходимый для донного ската крыши. При этом нужно учитывать и шаг стропил под металлочерепицу, которые были установлены ранее.

Шаг обрешетки ската измеряется по вершине граней прибиваемых брусьев исходя из скатового уклона. Говоря о сложных по своей конфигурации многоскатных крышах, то здесь шаг обрешетки рассчитывается отдельно для каждого из скатов. Если уклоны скатов составляют менее 22°, то шаг обрешетки должен составлять 31,2 – 32 сантиметра. Если уклоны скатов находятся в районе 22 – 30°, то шаг обрешетки под металлочерепицу не должен составлять более 33,5 сантиметра. Если уклоны скатов превышают 30°, то шаг обрешетки не будет превышать 34,5 сантиметра.

Подобные расчеты лучше всего будет рассмотреть на конкретных примерах из практики устройства кровли:

1. Согласно измеренному расстоянию на верхних гранях конькового и второго брусьев, оно составило 789 сантиметров. Наклонный угол этого ската при этом равен 20°. Здесь необходимо определить то, какого количества рядов на этом скате будет достаточно и необходимо. Представленное расстояние между двумя брусьями (789 сантиметров) нужно поделить на значение, которому равен максимальный шаг для угла 22° (32 сантиметра), получив при этом наименьшее значение общего количества обрешеточных рядов в 24,6. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен минимальный шаг для угла 22° (31,2 сантиметра), то получится наибольшее значение общего количества обрешеточных рядов в 25,2.
   Иными словами, скат крыши потребуется разбить количеством в 25 рядов. При этом обрешеточный шаг будет равняться 31,6 сантиметра (789/25).

2. Можно привести еще один вариант примера. Расстояние между двумя брусьями остается тем же – 789 сантиметров, а уклон ската кровли теперь равняется 27°. Здесь необходимо выяснить нужное число обрешеточных рядов. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен максимальный шаг для угла 27° (33,5 сантиметра), то при этом получится наименьшее значение общего количества обрешеточных рядов в 23,6. Исходное расстояние в 789 сантиметров делится на значение, которому равен минимальный шаг для угла 27° (32 сантиметра), и тогда получается наибольшее значение общего количества обрешеточных рядов в 24,6.
   В этом случае мы можем сделать вывод, что скат крыши должен включать 24 ряда, а обрешеточный шаг будет равняться 32,9 сантиметра (789/24).

Толщина обрешётки

Необходимые материалы и их размеры

Видео описание

Заключение

Заключение

Как мы видим процесс и технология монтажа контробрешетки процесс не сложный, но имеет ряд нюансов. Вы, конечно, можете сделать всю работу самостоятельно, но все, же мы рекомендуем обратиться к специалистам.

При нарушении технологии обустройства крыши, скорее всего, придется перекрывать всю кровлю с заменой сгнивших брусьев, а мы знаем, что строительный материал стоит очень дорого, поэтому стоит задуматься.

Так же сам монтаж связан с высотными работами, что требует от работников внимательности, аккуратности и определенного навыка. А так же профессионалы, отвечают за все недоделки, так как они исправляют их за свой счет. Так что лучше наблюдать и контролировать. А в итоге получить функциональную крышу, которая прослужит вам много лет.
