Двускатная крыша: стропильная система под металлочерепицу

Выбор материала для обрешётки

Для устройства деревянной решетки используют натуральную древесину. Этот материал отвечает всем требованиям, предъявляемым к основе. Пиломатериал может быть в виде:

• обрезной доски;

• необрезной доски;

• реек;

• б/у пиломатериалов.

Размер досок, а именно толщина, соотносится с площадью покрытия. Чем больше скат, тем толще должны быть бруски. Более мощная по толщине обрешётка дает больше возможности для циркуляции воздуха под металлочерепицей, а при значительной площади необходим больший свободный объем.

Для установки обрешётки под металлочерепицу оптимальны дюймовые доски (толщиной в 25 мм). По строительным нормам допускается использование более толстых досок (до 50 мм толщиной). Толщина всех брусков в обрешётке должна быть одинаковой. Допускается небольшая разница, но она не должна превышать 2-3 мм. Это обеспечивает ровную поверхность ската.

Приготовленные для монтажа доски должны быть сухими без изгибов, трещин и следов грибка. Влажный пиломатериал предварительно необходимо просушить. Для этого доски раскладывают на прокладки под навесом и придавливают сверху грузом. Если доски намечено распиливать, то это следует делать до сушки. В процессе высыхания древесный материал набирает напряжение, из-за чего доску может «повести» и появится перекручивание.

С висячими стропилами

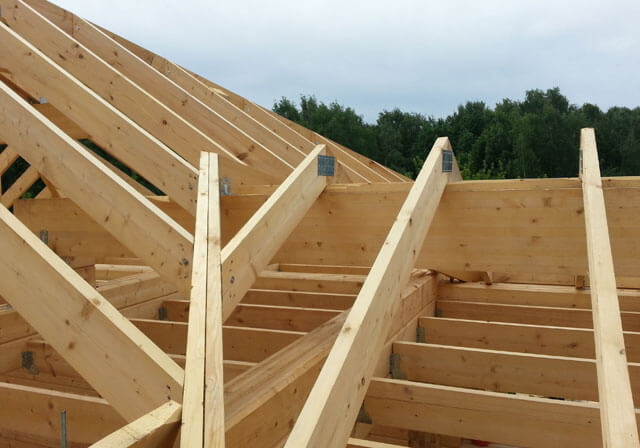

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Преимущество двускатной крыши

Самый простой вариант стропильной системы под металлочерепицу — двухскатная конструкция. Благодаря сходству форм скатов и листов кровельного материала создаются идеальные условия для монтажа. Вальмовая конструкция или любая сложная крыша в этом плане требуют больших затрат сил и времени. Кроме того сложные конструкции требуют повышенного расхода кровельного материала из-за сложности кроя.

В инструкции производителя по укладке металлочерепицы указываются оптимальные параметры крыши. В частности речь идет о наклоне скатов, который должен составлять 12-15 градусов. Меньшее значение угла наклона требует усиленной гидроизоляции, на более крутых скатах необходимо увеличение крепежных элементов. Обе ситуации приводят к увеличению бюджета на строительство крыши.

Количество укладываемых рядов металлочерепицы напрямую зависит от размеров листа и перекрываемой площади. В большинстве случаев материал монтируют в один ряд, чтобы в поперечные швы не протекала вода. На крышах частных домов чаще всего используются листы длиной 4-4,5 метра, хотя многие производители предлагают услуги по нарезке листа на соответствующие элементы. Это значительно упрощает укладку металлочерепицы на скатах индивидуального размера. Чтобы определить необходимую длину листа, суммируют длину ската и длину карнизного свеса, который составляет 40-60 см.

Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

• Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
• Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
• Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши. Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.

Навигация

Толщина обрешётки

Меняем сиденье в старом унитазе

В старых унитазах иногда непросто дотянуться до фиксирующей гайки, поэтому в хозяйстве обязательно должен быть торцевый ключ.

Сиденье в старом унитазе обычно закреплено болтом, расположенным снизу. Такой болт легко снимается торцевым ключом, обычным ключом или банально плоскогубцами

1. Пластиковая либо деревянная крышка унитаза.
2. Железный шарнир.
3. Резиновая прокладка.
4. Резиновые или пластиковые шайбы.
5. Сиденье.
6. Торцевой ключ.
7. Болт с гайкой.
8. Откручивайте гайку против часовой стрелки.
9. Смывной бачок.
10. Унитаз.

При замене старого сиденья унитаза вам понадобится, как правило, торцевой ключ. Если вы не можете открутить, просверлите в основании гайки с помощью сверла на 3 или 4 мм отверстие , чтобы ослабить крепление, и снова воспользуйтесь ключом.

Если нет торцового ключа – не беда, достаточно использовать плоскогубцы. В старых унитазах гайка может «прикипеть» и открутить ее не так просто. Достаточно обработать ее специальной жидкостью WD40 или просто полить обычным маслом. Подождите примерно полчаса, после чего гайка, как правило, откручивается.

Обычное сиденье унитаза с надежным металлическим креплением. Такое прослужит куда больше, чем дешевый пластиковый вариант.

Пластиковые элементы крепление сиденья дешево, но менее надежно, чем металл.

Крепежные детали для механизма крепления сиденья унитаза можно приобрести отдельно. Опять же, металлический крепеж, как здесь на фото, куда надежнее пластикового, а стоит совсем недорого.

В критической ситуации болт приходится срезать с помощью ножовки. Аккуратно распилите часть болта, расположенную над шайбой. Фаянсовый унитаз очень легко повредить, так что будьте предельно аккуратны.

Двускатная крыша — стропильная система под металлочерепицу

Каркас из стропил под двухскатную крышу из металлочерепицы не имеет существенных отличий от конструкций с другими укрывающими кровельными материалами.

Но, ввиду того, что металлические тонкие листы имеют малый удельный вес, стропила будут испытывать меньшую постоянную нагрузку.

Это позволяет уменьшить значение их поперечного сечения, за счет чего удастся значительно сэкономить на покупке деревянных материалов.

Для кровли под металлочерепицу оптимальный угол наклона должен составлять не менее 14 градусов.

Для кровли с двумя скатными элементами применяются следующие варианты обустройства каркаса:

Наслонные стропила под металлочерепицу.

В этом случае 2 несущие стропильные ноги скрепляются между собой при помощи лежня (горизонтально) и стойки (вертикально). Лежень укладывается параллельно мауэрлатному элементу, принимая при этом на себя часть силовых воздействий. Стропильная система под металлочерепицу воспринимают на себя только изгибающие нагрузки, что значительно влияет на подбор расчетного поперечного сечения. Такая система может применяться для зданий с большими и малыми пролетами.

Виды стропил

Висячие стропила.

В отличие от наслонных систем, в таком варианте две стропильные ноги скрепляются между собой только в коньковом узле. При этом возникают существенные распирающие усилия на несущие элементы, что ограничивает применение висячих стропил только для зданий с пролетом не более 6 м. В некоторых случаях встречается установка дополнительного связующего элемента – затяжки, принимающего на себя часть распорных нагружений.

Они могут быть выполнены из дерева или метала, а также устанавливаться внизу (выполняют роль несущей балки) или вверху треугольной конструкции. Стоит учесть, что чем выше располагается затяжка, тем большие усилия она будет воспринимать.

ОБРАТИТЕ ВНИМАНИЕ!
Для обеспечения качественной работы затяжки необходимо позаботиться о надежности скрепления с несущими стропильными ногами.

Комбинированный вариант

Используется для создания оригинальной кровельной конструкции. Включает в себя элементы как висячей, так и наслонной системы.

Smart ТВ приставка. Процесс подключения к телевизору

Smart ТВ приставка представляет собой компактное устройство на операционной системе Андроид. Она представляет собой небольшой модуль со встроенным процессором и памятью. По функционалу она очень похожа на планшет, оснащенный такой же операционкой, единственное отличие между ними – это интерфейс. Как подключить и настроить Smart TV через приставку? Для этого нужно:

• естественно, сама приставка;
• телевизор с HDMI — разъёмом (в комплекте есть приставки HDMI — удлинитель);
• если в комплектации приставки нет пульта, то понадобится компьютерная мышь или клавиатура для управления.

Сам процесс настройки выглядит так:

• Подключается приставка в HDMI — разъём в телевизоре. Если необходимо, можно произвести подключение через удлинитель.
• Далее к приставке подсоединяется кабель питания microUSB; другой конец устанавливается в соответствующий разъём телевизора. Если на нём такого входа нет, то подключение можно произвести через адаптер питания в розетку (он идёт в комплекте с приставкой).
• Если нет пульта в комплекте, в приставку устанавливается адаптер для мыши в ещё один USB — разъём (всего их 2).
• На телевизоре выбираем режим приема HDMI, иначе картинки не будет. Если их несколько – выбрать активный.
• Подождать несколько секунд, пока оборудование загрузится.
• Появится главный экран – удобный, функциональный интерфейс.
• Зайти в Setting (настройки), подключиться к Wi-Fi (если имеется), настроить время, дату, часовой пояс для правильной работы Wi-Fi.
• Вернуться на главный экран и выбрать папку ТВ – там доступен просмотр любого мультимедийного видеоформата.
• Для просмотра ТВ каналов перейти с HDMI на соответствующий видеовыход.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Чем укрепить стропильную систему

Первым и наиболее важным элементом крепления стропильной системы является затяжка стропил. Ее применяют в случаях, когда при строительстве применяются висячие стропила. В качестве элементов для затяжки применяют брус или бревна, которые крепят к основаниям ног. Такая технология снижает силы, которые распирают ноги в горизонтальной плоскости.

На некоторой высоте от основания ног следует сделать вторую затяжку. Она делается более массивной, поскольку призвана предотвращать изгиб ног у основания. Это существенно повышает прочность и долговечность кровли. Еще одним способом укрепить стропильную систему является монтаж кобылки. Фактически это доски, которые прибиваются к ногам (у основания) стропил для его продолжения. Сечение досок должно быть в 2 раза меньше, чем сечение бруса ног, однако на каждую ногу следует набить 2 доски. Длина одной кобылки должна быть около 1,1 метра. При этом 50% от длины крепится к ноге, а оставшаяся половина свешивается с нее.

Чтобы укрепить конструкцию крыши, мастера-кровельщики рекомендуют воспользоваться специальными уголками. Они позволяют тщательно зафиксировать все элементы конструкции, повышая при этом надежность крепления. Этим обеспечивается высокая несущая способность стропил. В качестве элементов крепления следует использовать длинные саморезы.

Технология устройства кровли из металлочерепицы

Самый простой случай – это монтаж двускатной кровли. Ничего сложного в этой работе нет. Вначале готовится обрешетка под металлочерепицу, шаг которой зависит от типа профиля, толщины листа и угла наклона ската. Она строится из досок толщиной до 25 мм, и может быть покрыта фанерой в некоторых случаях.

Схема обустройства обрешетки из металлических профилей

Затем выбирают с какой стороны начинать класть листы. Большой разницы в этом нет, но все же удобнее это делать с той стороны, где у листа нет капиллярной канавки. При этом каждый следующий лист будет ложиться поверх предыдущего. В противном случае его придется подсовывать. Первый лист необходимо укладывать абсолютно ровно по отношению к плоскости обрешетки и параллельно карнизу с припуском 2 – 3 см. От того, как он будет положен, зависит результат всей работы. Ведь отклонение всего на 1 градус вначале приведет в конце к значительному уходу от нужного направления.

Пример обустройства деревянной обрешетки

Крепление листов осуществляется с помощью специальных кровельных саморезов, имеющих резиновые прокладки. Они вворачиваются шуруповертом во впадину между волнами без усилия, так как прокладка может повредиться. Затем монтируются ветровые и коньковые элементы. Это основные этапы технологии устройства кровли из металлочерепицы. Некоторые важные нюансы этого процесса необходимо разобрать более подробно.

Процесс монтажа металлочерепицы

Схема расчета обрешётки под металлочерепицу

Чтобы правильно, без грубых погрешностей рассчитать схему обрешётки, рекомендуется сначала закупить металлочерепицу. Так называемая «волна» изделия и размер листов влияют на расстояние между рядами досок в обрешётке (или по-другому шаг), так как точки расположения саморезов должны четко приходиться на брусок.

Схема расчета включает определение шага волны. Именно от этого зависит размер обрешетки, то есть расположение досок. Шаг или расстояние между рейками обрешетки измеряется от центра одной доски до центра соседней. Установку решетки начинают с нижнего ряда. Его уровень должен совпадать со срезом кровли. Далее рейки крепят на установленном шаге, согласно параметрам металлочерепицы.

Обрешетка

Обрешетку под металлочерепицу делают из обрезной доски размером не менее 100х25 мм (для шага стропил 600 мм), 100х32 мм (для шага стропил 900 мм и более).

Первую доску прибивают по карнизному свесу. Толщина этой доски должна быть приблизительно на 10 мм больше остальных. Эта разница компенсирует несовпадение на поверхности ската уровней точек крепления к карнизу первого ряда металлочерепицы и опирания на них второго ряда.

Расстояние от края первой доски до осевой линии второй доски на 50 мм меньше, чем расстояния между осевыми линиями всех остальных досок обрешетки. Конкретные размеры зависят от модели металлочерепицы.

Если последние по скатам доски обрешетки не «попадают» на коньковый узел, для крепления коньковой планки устанавливают дополнительные доски.

Торцевые доски скатов по фронтону крепят с возвышением над уровнем обрешетки. Размер превышения равен высоте волны профиля.

depositphotos

Подключение Smart TV на модели LG

Монтаж и расчет стропильной системы

Чтобы произвести верные расчеты для стропил и кровельной системы в целом, прежде всего, необходимо составить проект и нанести на план точные параметры крыши. В расчет берется нагрузка, оказываемая на стропильную систему. Данная цифра будет состоять из 3 параметров.

1. Динамические нагрузки – к этому типу нагрузок принято относить давление снежных масс на кровельную систему, интенсивность осадков и ветровые нагрузки, характерные для определенного региона. Рассчитать значение можно по действующим СНиПам, найти которые легко через интернет. В том же случае, если наклон крыши из металлочерепицы более 60 градусов, то в расчет можно не включать снеговые нагрузки, так как в этом варианте исполнения кровли снежные массы легко будут удаляться с металлочерепицы и не задерживаться на ее поверхности даже при обильном снегопаде.
2. Статические нагрузки – к этому параметру принято относить вес покрытия на основе металлочерепицы, который составляет в зависимости от ее вида и способа монтажа 3-6 кг на 1 м2. Также сюда относят массу обрешетки под металлочерепицу, тепло- и гидроизоляции и прочих расходных и дополнительных элементов, которые присутствуют на крыше постоянно и не изменяют своих свойств.
3. Особые нагрузки – такая характеристика актуальна для районов с частыми землетрясениями и штормовыми погодными условиями.

Когда произведен расчет нагрузки, можно вычислить шаг стропил под металлочерепицу. Рекомендованный шаг для двускатной кровли составляет 0,6-1 м. Чем больше угол наклона скатов, тем с большим шагом может быть установлена стропильная система. Также расстояние между стропильными ногами зависит и от длины стропил, чем они длиннее, тем меньше стоит делать шаг между ними. Для того, чтобы рассчитать, сколько потребуется стропильных ног для каждого ската, следует длину ската разделить на запланированный размер шага установки стропильной системы, а затем прибавить 1 и округлить в большую сторону.

Видео по теме:

Подводя итог, можно сказать, что монтаж стропильной системы под металлочерепицу – это задача, которая вполне осуществима собственными силами. Однако, прежде чем приступить к ее реализации, требуется произвести точные вычисления, включающие в обязательном порядке расчет нагрузки. Чем более ответственно и тщательно выполняются инженерно-математические операции, тем более надежной будет крыша строения, а значит и сам дом станет максимально безопасным и долговечным.

Заключение
