Как регулировать батареи отопления

Регулировочные краны для радиаторов отопления

Для соединения отопительного трубопровода с батареей широко используются радиаторные краны. Это запорная арматура, позволяющая контролировать расход горячей воды или отключать поврежденный участок магистрали. Также ее задачей являются: сброс теплоносителя и препятствование появлению воздушных пробок. Обычные краны шарового типа могут находиться только в положении «открыт/закрыт» и не рекомендуются для врезки в систему отопления, в то время как специальные запорные устройства (имеющие похожую конструкцию) позволяют плавно регулировать процесс циркуляции теплоносителя и способствуют более эффективной теплоотдаче.

По сути, такие изделия представляют собой запорно-регулирующие вентили, максимально защищенные от коррозии. Материалом служит латунь (иногда с добавлением свинца) или высококачественный пропилен. В первом случае кран для радиатора крепится на фитинг с резьбой, во втором используется сварка. Сверху металл покрывается защитным слоем из хрома или никеля (методом напыления). Деталь, регулирующая расход теплоносителя, называется термоголовкой, она характерна исключительно для кранов подобного типа. Внешний вид и конструкция выглядят эстетично; устройства устанавливаются:

• На стояках в квартирах с централизованным отоплением, с целью разделения на участки для последовательного ремонта.
• На байпасах — для переключения насоса.
• Возле радиатора отопления, для удобного демонтажа и ремонта.
• В точках возможного скопления воздуха.

В зависимости от способа контроля расхода теплоносителя различают:

• обычные регулирующие краны для радиатора;
• устройства с термоголовкой (их еще называют термостатическими);
• модели с терморегулятором для отопительных батарей.

1. Регулировочные краны.

Они в свою очередь подразделяются на прямые и угловые типы (монтируются в зависимости от подачи теплоносителя). Такое исполнение позволяет регулировать расход исключительно вручную, что не всегда удобно. Краны герметичны, протечек не допускают, а главное — защищают радиаторы отопления от гидравлического удара при заполнении водой. Шкала определения температуры у них отсутствует, настройка выполняется с погрешностью. Обычные радиаторные регулировочные краны лучше всего использовать при сборке индивидуальной системы отопления. Хотя их внешний вид довольно эстетичный, в силу чего неплохо смотрятся и в офисе.

2. Устройства с терморегулятором.

Контроль над расходом теплоносителя в данном случае осуществляется с помощью:

• Обычной двухрежимной шаровой запорной арматуры.
• Конусного вентиля, позволяющего оставлять кран в промежуточном положении. Небольшим недостатком является ручной возврат в исходное состояние и потребность в отслеживании текущего.
• Автоматического терморегулятора, вмонтированного в отверстие перед радиатором отопления.

Принцип действия кранов основан на изменении проходимости теплоносителя, поступающего в радиатор, в зависимости от температуры в помещении. Их врезка способствует экономии энергоносителей и позволяет создать локальные зоны с нужной теплоотдачей. Краны с терморегулятором устанавливаются в одно- или двухтрубной системе отопления, в первом случае их нельзя монтировать без байпасов.

3. Термостатические радиаторные виды.

Это устройства для самостоятельного контроля за температурой. Термоголовка представляет собой кольцо с чувствительным элементом, реагирующее на тепловые колебания и изменяющее величину потока внутри схемы отопления. Выпускаются разновидности с ручной и автоматической регулировкой. В первом случае температура изменяется самостоятельно, во втором — автономно: сифон с жидкостью при превышении определенного значения увеличивает свой объем и меняет положение штока. Монтаж допустим как в одно-, так и двухтрубной системе отопления, термостатические устройства подходят при любой схеме подключения: боковой, нижней, диагональной.

Такие краны и вентили для радиаторов экономически выгодны, несмотря на высокую стоимость. Они самостоятельно поддерживают параметры системы отопления на заданном уровне, защищают батареи от промерзания и снижают расход газа, посему особенно актуальны для частных домов. Но точное отслеживание требует учета определенных условий эксплуатации, а именно: краны с термоголовкой не закрываются мебелью или другими материалами, плюс на них не должны падать прямые солнечные лучи. Если эти условия невыполнимы, то стоит купить другой тип вентиля для отопительного радиатора.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки

После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Трехходовой кран устанавливается по тем же правилам, что и вся остальная арматура в системе. Следует подвести к месту установки трубы, подготовить фитинги американки и подсоединить кран.

Важно, чтобы шток с регулирующим устройством или поворотной ручкой выходил в ту сторону, где к нему будет свободный доступ. Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана

Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана.

Важно учитывать особенности большинства трехходовых кранов. Так как канал по выходу или одному из входов существенно заужен по отношению к диаметру подходящих труб, то сопротивление системы увеличивается, что скажется на производительности циркуляционного насоса

Схема установки трёхходового клапана

При необходимости перемычку, идущую от обратки к крану, дублируют параллельным байпасом из трубы чуть меньшего диаметра. Так постоянно поддерживается ток через байпас по меньшему контуру со стороны циркуляционного насоса и всего часть потока используется для регулировки температуры.

Назначение запорной арматуры

 В среде обывателей термин «кран» обычно применяется к любому прибору для управления потоком жидкости, который оснащен рукояткой. В технической литературе кранами называют запорную арматуру, с помощью которой можно добиваться только полного перекрывания или открывания потока теплоносителя. Регулировка этим приспособлениям недоступна. Для этого существуют изделия другого типа – вентили и радиаторные запорные клапаны. Чаще всего входной патрубок в радиатор комплектуется именно регулирующей арматурой.

Ее функции сводятся к следующему:

1. Возможность отключения батареи. Поводом могут послужить самые разные причины.
2. Перекрывание подачи теплоносителя для проведения промывочных и проверочных мероприятий.
3. Ручная или автоматическая регулировка подачи теплоносителя. Это позволяет уменьшать или увеличивать температуру радиатора.

Выбираем кран на радиатор отопления

Решив, что запорный кран нуждается в замене, человек отправляется в магазин. Ассортимент этих приспособлений довольно широк, и безоговорочно доверять словам продавца при выборе товара не стоит. Необходимо обладать хотя бы минимальными знаниями в области сантехники, чтобы подобрать оптимальный вариант.

Рассмотрим особенности всех кранов, которые имеются в продаже:

Механический вентиль

Это классический запорный механизм, выполненный в виде «барашка» на резьбе. Принцип действия этого устройства довольно прост: при вращении «барашка» опускается запорный механизм. Когда шток доходит до крайнего нижнего положения, подача воды в теплоноситель прекращается. Из достоинств можно отметить простоту конструкции и дешевизну изделия. К недостаткам относится быстрый износ составляющих. Профессиональные сантехники не рекомендуют устанавливать такие краны в жилых помещениях. Они часто протекают, если кран длительное время не используется, шток может заклинить. Кроме того, во время аварии быстро перекрыть подачу воды не получится.

Шаровой кран

Это самый распространённый запорный механизм на сегодняшний день. Именно такие изделия устанавливаются в большинстве квартир и частных домов. Внутри устройства находится шаровой механизм, который приводится в действие установленной сверху рукояткой. В установленном шаре имеется сквозное отверстие. При повороте ручки отверстие попадает вдоль или поперёк трубы, перекрывая или открывая воду. К достоинствам относится удобство монтажа и эксплуатации. Из недостатков можно отметить тот факт, что находясь в промежуточном положении, кран часто выходит из строя.

Кран Маевского

По сути, это пробка с резьбой, предназначенная для сброса воздуха из радиатора отопления. Это очень надёжная конструкция, которая легко устанавливается. Для того чтобы закрыть или открыть такой вентиль, предусмотрен шток, который вращается специальным ключом

Обратите внимание, что в некоторых устройствах шток не имеет фиксатора, поэтому выворачивается полностью. Вставить его на место под напором горячей воды нереально

Промывочный кран

Стальная заглушка, которая устанавливается в радиаторы. Для открывания этого запорного механизма используются обыкновенные пассатижи.

Дроссельный кран с термостатом

Довольно сложная конструкция с автоматической регулировкой подачи воды. Простая и надёжная в эксплуатации, но дорогостоящая модель.

Отзывы счастливых владельцев

Наиболее популярные производители термоголовок

Рынок предлагает большой ассортимент термоголовок различного дизайна. Это жидкостные и газовые термоголовки со встроенным
термоэлементом, они отлично выполняют основную задачу регулирования температуры
в комнатах. Также они имеют привлекательный дизайн и оригинально дополняют
интерьер в комнате.

Danfoss

Датская компания производит большой ассортимент
газоконденсаторних и жидкостных термоголовок. Газовые термоэлементы выпускаются
в сериях от RA 2000 до RA 2991, также есть с выносным датчиком RA 2992,
антивандальные — RA 2920. Диапазон настроек температуры у этих приборов 5—26 ℃,
время ожидания максимум 12 минут. Есть функция защиты теплоносителя от
замерзания, возможность ограничить или заблокировать изменение установленной
шкалы температур.

Danfoss RA 2920

Жидкостные термоэлементы этого производителя выпускаются в
сериях:

• RAE;
• RAW;
• RAS-C;
• RAS-C2.

Danfoss выпускает серию терморегулятов премиум-класса living
eco и  living connect, имеющих дисплей с
подсветкой, и работающих от батареек типа АА. Эти терморегуляторы имеют
программы настроек, позволяющие снижать температуру в помещении до 17 ℃ ночью и
в рабочие часы.

Терморегуляторы серии living connect часто используют в составе интеллектуальных систем
«умного дома». Обе серии позволяют управлять терморегулятором с мобильного
телефона через Bluetooth.

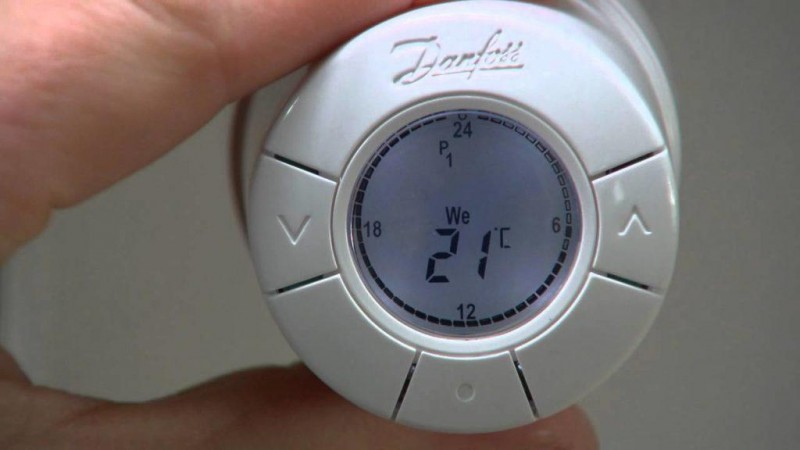

Danfoss Living Eco

Oventrop

Германский производитель, позиционирует себя на рынке как
изготовитель качественной инженерной арматуры. Эксклюзивные изделия от Oventrop
расставляют особые акценты в помещении. Дизайн и цветовая гамма сочетаются с
интерьером, а также с формой и цветом элегантных радиаторов.

Термостат для отопительных батарей  «Pinox» не только привлекает внимание своим дизайном, но и впечатляет функциональностью. Термостат поставляется с резьбовым M 30 x 1,5 и с клеммным соединением

Он позволяет легко и точно настроить температуру в здании. Благодаря цельной конструкции регулятор невосприимчив к грязи и легко чистится. Работает без источника электроэнергии.

Термостат Oventrop Pinox

Термостат «Uni SH» с жидкостным элементом и резьбовым
соединением M 30 x 1,5 легок в обслуживании и имеет наглядную шкалу. Термостат
имеет выпуклую отметку для слабовидящих. Выбранное значение настройки можно
отметить с помощью мемо-шайбы.

Oventrop Термостат Uni SH

Heimier

Также известный немецкий бренд, выпускает более 12 наименований термоголовок. В основном это жидкостные регуляторы с типом присоединения М30*1,5, М28*1,5, которое наиболее часто используется и у нас.

Термоголовка жидкостная HEIMEIER D

Среди них вы найдете разные термоголовки по исполнению:

• с выносным датчиком;
• с выносным регулирующим механизмом;
• антивандальные для установки в общественных местах.

Термостат Heimeier F с дистанционной настройкой

Марка насоса

Элеваторный узел

элеваторного узла системы отопления

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

У них есть существенные недостатки конструкционного решения:

Гидроудары

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Установка воздушников

Типичный кран для батареи отопления – это изделие Маевского. Кран представляет собой несложную конструкцию из латунного штока, в закрытом положении перекрывающим отверстие в седле, и резьбы, чтобы установить его в радиаторную пробку.

Такие краны для радиаторов отопления отличаются надежностью и в необходимости ремонта или замены нуждаются крайне редко, но:

• их проходимость небольшая. Если поставить кран на стояк и подождать около 10 минут один раз на протяжении года, пока воздух выйдет несложно, то подобный воздушник на расширительном баке многоквартирного дома с верхним розливом устанавливать вряд ли стоит. Лучше отдать предпочтение обычному вентилю;
• покупая кран Маевского, нужно выбирать изделие под отвертку, а не под специальный ключ, который перед запуском отопления не всегда удается быстро отыскать;
• часть продукции данного типа позволяет выкрутить шток полностью, к сожалению, такие случаи нередки. Вкрутить шток на место, преодолевая при этом сопротивление горячего теплоносителя, никому еще не удалось.

Альтернативой крану Маевского является рассверленная радиаторная пробка или переходник с вкрученным пробковым вентилем. Иногда для данной цели задействуют обычный водоразборный кран, который ставят в перевернутом положении – носиком кверху.

Когда производится такая установка крана на радиатор отопления, нужно снять с вентиля ручку и барашек, так как маленького ребенка в доме будет привлекать яркий предмет, и он в итоге попытается его повернуть. Последствия будут малоприятными.

Стеллаж из ящиков

Виды трехходовых кранов

Необходимо знать отличия между разными конструкциями, поскольку при выборе легко сделать ошибку. По внешним характеристикам трехходовые краны мало чем отличаются. Все они имеют 3 ответвления. По принципу работы конструкции сильно отличаются. Они делятся на смесительные и запорные.

Есть и другие критерии, по которым классифицируют устройства. В зависимости от материала герметичного корпуса изделия бывают:

• Латунные – самый популярный вид кранов
• Стальные – характеризуются повышенной прочностью и устойчивостью к меняющимся условиям внешней среды
• Чугунные – используются только в промышленных целях.

По типу монтажа трехходовые краны делят на:

• муфтовые;
• фланцевые;
• сварные.

Отдельно стоит рассмотреть классификацию конструкций по виду запорного устройства, так, по этому критерию можно выделить:

• трехходовой шаровой кран;
• конусный;
• цилиндрический.

По принципу трехходовый кран бывает ручным и автоматическим. Первый имеет поворотные ручки, которые контролируют поток теплоносителя. Таким образом изменяются пропорции воды, подаваемые из нескольких линий. Главный недостаток конструкций с ручным управлением – долгое и неравномерное прогревание радиаторов. Автоматические трехходовые краны обеспечивают качественную работу отопительной системы без участия человеческого фактора. Управление трехходовым краном осуществляется посредством сервопривода или термостата.

Запорный трехходовой кран

Конструктивные особенности устройства заключаются в том, что у него есть 1 вход и 2 выхода. Внутри происходит не смешение потоков, а их разделение, поэтому этот трехходовой кран на отопление еще называют распределительным. Клапаны внутри системы работают поочередно, один из них открывает проход, второй же блокирует магистраль.

Сферы использования крана рассматриваемого типа:

• бойлерные системы;
• обвязки водонагревателей;
• горячее водоснабжение.

Регулировочный трехходовой кран

Этот вид конструкций напротив имеет 2 входа и 1 выход. По-другому регулировочный кран – это смеситель. Функции, которые он выполняет:

• объединяет потоки, поступающие из разных веток;
• устанавливает оптимальную температуру теплоносителя;
• оснащает системы с котлами, обеспечивающими теплом коллекторы.

Трехходовой кран с сервоприводом

Устройства подобного типа могут быть ручными или автоматическими. Первые необходимы для того, чтобы принудительно контролировать температуру. Для автоматического управления применяют несколько видов приводов: пневматический, гидравлический и электрический. Последний используется в бытовых отопительных системах с мощностью 12 и 24 В. С помощью электрического привода можно точнее контролировать температуру.

Трехходовой кран с терморегулятором

Такой вид крана поддерживает нужный температурный режим. Он не изменяет имеющуюся в терморегуляторе температуру, но позволяет поддерживать комфортные условия в жилом помещении. Трехходовой кран с термоголовкой не ставят на чугунные батареи, так как на них он неэффективен. Это связано с тем, что материал обладает слишком высокой тепловой инерцией. Подходящие радиаторы для установки кранов с терморегулятором – биметаллические и стальные.

Устройство изделия простое. На его верхней части расположен рычаг для контроля температуры. При повышении показателя жидкость расширяется и поступает в резервуар, который также увеличивается в размерах и давит на шток. Под его давлением открывается патрубок и через него поступает холодная вода. При снижении температуры открывается левый патрубок, пропускающий горячую воду. Терморегуляторы делятся на механический и электронные. Первые дольше служат, и их проще использовать. Электронный терморегулятор точнее, в нем больше функций и настроек.

Монтаж клапана своими руками

Представляем вашему вниманию несколько схем установки смешивающего клапана.

Схема, которая применяется главным образом в котельных тех систем отопления, которые подключены к гидроразделителю или же к безнапорному коллектору. Насос, который находится во втором контуре, обеспечивает нужную циркуляцию теплоносителя.

Внимание! В том случае когда клапан планируется напрямую подключаться к источнику теплоносителя на байпасе, который подключается к порту В, тогда понадобится и установка клапана с гидросопротивлением, которое будет равносильно аналогичному сопротивлению данного источника. Если это не сделать, тогда расход теплоносителя на отрезке А-В будет колебаться в зависимости от движения штока

Стоит отметить, что эта схема установки предусматривает возможное прерывание циркуляции теплоносителя через источник, если монтаж сделана без циркуляционного насоса или гидроразделителя в основном контуре

Если это не сделать, тогда расход теплоносителя на отрезке А-В будет колебаться в зависимости от движения штока. Стоит отметить, что эта схема установки предусматривает возможное прерывание циркуляции теплоносителя через источник, если монтаж сделана без циркуляционного насоса или гидроразделителя в основном контуре.

Не рекомендуется подключать клапан к напорному коллектору или теплосетям при отсутствии приборов, с чьей помощью дросселируется излишний напор. В противном случае расход теплоноситель будет серьезно колебаться.

При перегреве обрата разрешается, от излишнего напора избавляться при помощи перемычки, которая монтируется параллельно относительно подмеса клапана в контуре.

Осуществление количественной регулировки с помощью изменения затрат жидкости – является главной функцией выполняемой данным трехходовым термоклапаном. Он используется там, где есть возможность перепуска жидкости на «обратку», а вот остановка циркуляции, напротив, крайне нежелательна. Представляем также схему установки разделяющего трехходового клапана:

Важно! Подобная схема подключения стала довольно популярной в узлах водо и воздухонагрева подключенных от индивидуальных котелен. Для того чтобы увязать гидроконтуры, нужно чтобы потери напора потребителя равнялись потерям на клапане – балансире в байпасе

Показанная здесь схема должна служить для монтажа на те трубопроводы, в которых есть чрезмерный напор. Перемещение жидкости осуществляется за счет сильного напора, который образуется при помощи циркуляционного насоса

Для того чтобы увязать гидроконтуры, нужно чтобы потери напора потребителя равнялись потерям на клапане – балансире в байпасе. Показанная здесь схема должна служить для монтажа на те трубопроводы, в которых есть чрезмерный напор. Перемещение жидкости осуществляется за счет сильного напора, который образуется при помощи циркуляционного насоса.

Виды кранов для батарей

В регулировке циркуляции теплоносителя применяются различные виды кранов для батарей отопления, запорных вентилей и клапанов.

Балансировочный вентиль

Это механическое устройство предназначено для регулировки температурного режима работы системы отопления. С помощью балансировочного вентиля появляется возможность изменять диаметр проходного канала, ориентируясь на показания давления горячей воды в трубопроводах до и после врезки регулировочного прибора.

В системе отопления балансировочный вентиль устанавливают на трубу с обратным движением теплоносителя.

Вентили с термоголовками

Радиаторный термостатический кран устанавливается с целью управления температурным режимом в помещениях. Ручная или автоматическая настройка прибора позволяет поддерживать заданную температуру путем изменения проходного сечения вентиля.

Под действием термоголовки в корпусе происходит смещение штока, и тем самым блокируется поток горячей воды до установления заданной температуры. В случае отсутствия в клапане встроенной блокировочной функции теплоносителя, необходимо установить дополнительную запорную арматуру.

Шаровые регуляторы

Для регулировки теплоносителя и снятия радиаторов без спуска воды из всей системы центрального отопления, практикуется установка двух шаровых кранов: один монтируется на подачу, второй – на трубу обратного движения теплоносителя.

Шаровые регуляторы классифицируются по следующим признакам:

• По виду материалов для изготовления корпуса (латунные, полипропиленовые и стальные изделия).
• По конструкционному устройству: прямые и угловые.
• По виду пропускной способности: с полным проходом потока теплоносителя и стандартные, с 70 – 80 % проходимостью горячей воды.

Если решать, какие краны лучше ставить на радиаторы отопления в квартире или частном доме, опытные сантехники советуют отдать предпочтение полнопроходным шаровым устройствам. Они не будут уменьшать проходимость отопительной линии и не снижать теплоотдачу греющих батарей.

Конусные

Радиаторные краны конусного типа предназначены для ручной регулировки объема теплоносителя, поступающего в отопительную батарею. Характерной особенностью этого устройства является плавное изменение пропускного отверстия для прохода горячей воды. Это объясняется особым конструкционным устройством регулирующего затвора формой напоминающий усеченный конус. Если посмотреть на разрез действующей модели конусного типа, можно увидеть, что при вращении маховика рукоятки в корпусе по резьбе начинает плавно перемещаться конусный золотник, изменяя сечение прохода.

Когда конус полностью доходит до нижнего положения, просвет сечения трубы полностью перекрывается. Для герметичности перекрытия на кольцевых канавках штока предусмотрены специальные эластичные прокладки.

Воздушные конструкции

При заполнении труб водой происходит частичное попадание воздуха в систему, что приводит к образованию воздушных пробок, мешающих нормальной циркуляции теплоносителя. Чтобы удалить лишний воздух из радиаторов, используют специальные сбросные клапаны, которые называют «кран Маевского».

Для спуска воздуха в конструкции полимерного корпуса предусмотрена специальная шайба со сквозной конусной резьбовой нарезкой. Конус аккуратно выкручивается отверткой или специальным ключом и через сквозное отверстие воздух стравливается.

 Угловой

В системе отопления регулировочным угловым краном можно полностью или частично остановить подачу горячей воды. Прибор устанавливают под прямым углом в местах соединения радиаторных патрубков и подающих трубопроводов.

Принцип работы угловых устройств такой же, как у шаровых кранов: затвор в корпусе передвигает и закрывает проход теплоносителю.

Угловые устанавливают на батареях централизованного и автономного отопления.

Краны промывочные

Чтобы промыть отопительные трубопроводы во время профилактического ремонта, необходимо слить воду из радиаторных батарей. Для этого в нижнюю часть радиатора устанавливают специальные промывочные краны, через которые будет уходить теплоноситель. Устройство состоит из металлического корпуса с длинным штоком и резиновой уплотняющей прокладки.

Промывочный кран открывается пассатижами или специальным ключом.

Уход за полисатином

Что понадобится
