Полувальмовая крыша

Монтаж полувальмовой двухскатной крыши

Порядок монтажа:

1. Залить по периметру дома бетонную стяжку. Одновременно в стяжку устанавливают резьбовые шпильки с диаметром от сантиметра. Приблизительный шаг между шпильками – 1-1,2 метра.

2. На шпильки ставят мауэрлатный брус, фиксируют сверху гайками. Под брус необходимо подкладывать рубероид, чтобы древесина не соприкасалась с материалом стяжки.

3. Если система наслонная, ставят стойки на каждой балке перекрытия.

4.Если система висячая, на балки устанавливают стропильные фермы.

5. На стойки или фермы укладывают коньковый брус.

6. На брус опирают рядовые наслонные стропила.

7. Накосные стропила крепят к коньку, снизу подпирают нарожниками.

8. Последним этапом кладут боковые прогоны (на длинных скатах).

Стропильная система готова. Далее – монтаж кровельного пирога (см. выше) и укладка покрытия в соответствии с инструкцией к нему.

Если вам нравится полувальмовая двускатная крыша (или четырехскатная), но вы не уверены в собственных силах – обращайтесь к нам. Мы сделаем вашу кровлю профессионально, быстро и недорого. Фото наших работ с ценами

Электроснабжение — от внешних источников питания (трансформаторная подстанция), напряжением 380/220В.

Проектирование вальмовой крыши

Разработка проекта производится на основе действующих нормативов — СП 17.13330.2011, СП 31-101-97, СП 20.13330.2010, СП 70.13330.2011 и других. Параметры кровли рассчитываются исходя из действующих нагрузок и известных характеристик дома — длины, ширины, толщины стен и их высоты. Изначально нужно выбрать кровельное покрытие, от которого будет зависеть тип обрешетки — сплошной под мягкое или разреженный под жесткое.

Стропильная система вальмовой крыши состоит из элементов:

• мауэрлат;
• основные стропила;
• коньковая балка, на которую опираются основные стропила;
• угловые стропила (накосные стропила, ендовая балка), где стыкуются 2 ската;
• короткие стропила — нарожники, длина их зависит от расстояния между стеной и ендовой балкой.

При расчете определяются их сечения, длина и способы крепления. Чтобы каждый раз не проделывать большую работу, для средней полосы рекомендуются оптимальные параметры типовых конструкций:

• угол наклона — 20-45%;
• длина карнизного свеса — 50-100 см;
• фронтонный выпуск — 40-70 см;
• сечение мауэрлата — 100х150, 150х150, 200х200 мм;
• стропила — 50х150, 50х200 мм;
• отношение глубины запила к ширине стропил — 1/4-1/3;
• шаг стропил — 0,6-1 м;
• обрешетка — 25х100, 40х150 мм;
• контробрешетка — 30х50 мм;
• шаг обрешетки под мягкую кровлю 10-100 мм, металлочерепицу и профнастил 300-650 мм;
• толщина теплоизоляции — 100-200 мм;
• нахлест гидроизоляции — 100-200 мм.

Принимая эти рекомендуемые значения для составляющих своей кровли, можно по геометрическим формулам найти длину всех элементов стропильной системы.

Поскольку расчет достаточно объемный, требует профессиональной подготовки и знания теоретической базы, для упрощения задачи рекомендуется использовать онлайн программы для вальмовых крыш.

Скаты и вальмы могут располагаться с одинаковым уклоном или под разными углами. Равноугольную конструкцию рассчитать гораздо проще, достаточно знаний геометрии и обычного калькулятора.

Неисправность диода и конденсатора

Виды конструкции

Двускатная стропильная система включает, в первую очередь, мауэрлат – брус в виде квадрата, помогающий распределить весовую нагрузку по стене и транслировать ее в фундамент. Также используются лежни, коньковые прогоны, идущие по диагонали ноги, рядовые стропила, кобылки и ряд других элементов. При выборе висячего контура каркас дома не имеет ни одной несущей перегородки. Опора стропил производится лишь поверх прогона конька и поверх мауэрлата. На остальном протяжении никакой поддержки нет.

Протяженные тяжеловесные ноги расталкивают в сторону стены дома, поэтому они должны компенсироваться за счет ригелей, затяжек, бабок и подкосов. Есть другое устройство – наслонное, которое применяется в том случае, когда в пределах периметра постройки размещена хотя бы одна несущая стена. Тогда она станет неплохой базой для удержания стропил. Поскольку направленная в стороны энергия уменьшается, то дополнительное отягощение не потребуется, потому сокращение количества опорных деталей не повлияет на стабильность системы.

Специалисты по работе с кровлей указывают, что при любой возможности наслонный вид конструкции предпочтительнее и надежнее.

Есть так называемая датская разновидность, которая оснащена треугольным блоком в верхней доле торца. Нижняя линия треугольника соприкасается плотно с вертикальными фронтонами, выстроенными в виде трапеций. Линия касания формирует выпуклый угол.

Важно знать, что любая полувальмовая крыша, как бы она не называлась формально, на деле будет четырехскатной, так как разделение только условно. Если она так и называется, то в отличие от двускатного варианта, торцевые скаты ведутся не от коньков, а от центральных точек боковых скатов

Они обязательно доходят до карнизных свесов.

Полувальмовые двускатные крыши в одноэтажном доме отличаются тем, что позволяют легко создать мансарду. Если же использовать четырехскатную конструкцию полноценного образца, то мансарда должна быть оснащена очень высоким окном. Кроме того, не получится поставить балкон на торце.

Клей для обоев: какой лучше использовать?

Данные отправлены, ожидайте ответа

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Стропильная система

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого – равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила, соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой – теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

Основные этапы сооружения полувальмовой кровли

Пример чертежа крыши Работа выполняется в следующей последовательности:

На фронтальные и внешние стены стелется мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется, и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки или болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно, чтобы они были между расположенными стропильными ногами.
Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных)

Особое внимание уделяется тому, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз

Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
Установка рядовых стропильных ног с шагом в 0,6 или 1,2 м. Длина стропил зависит от свесов, которые должны быть более 0,4 м.
Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней – с применением уголков из металла.
Настилка нарожников. В нижней части обязательно нужно сделать выпил под мауэрлат. Показатель их длины также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
Монтаж карнизных кобылок, креплений под слив, ветровых досок.
Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.). Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихватываются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.

Схематическое изображение четырехскатной полувальмовой крыши Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, пригласить профессионала сделать чертеж. Во втором варианте для самостоятельного сооружения кровли вам пригодятся видео, чертежи и фото, приведенные в материале.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

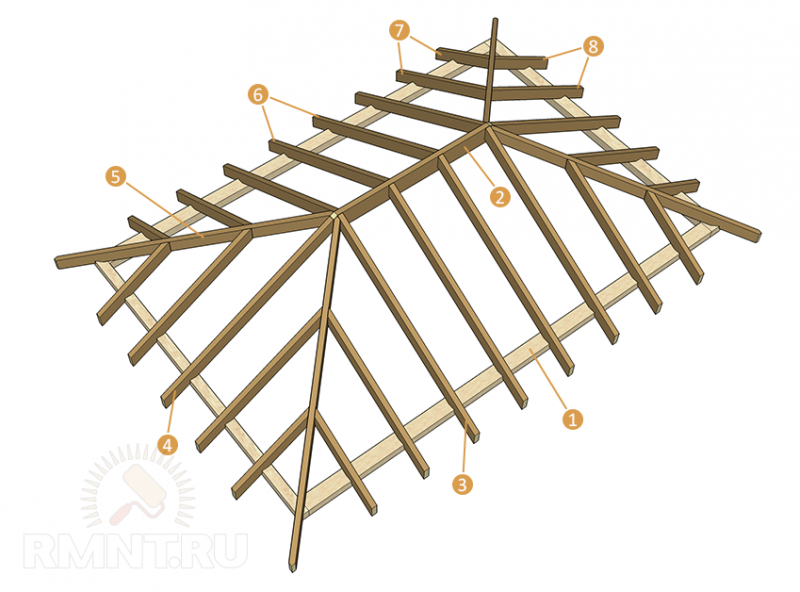

К основным элементам относятся (см. рис. ниже):

1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье.

Элементы усиления вальмовой стропильной системы

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Программирование домофона Cyfral

В случае, если пользователь хочет запрограммировать или установить свои определенные настройки на домофон, ему потребуется сделать следующие шаги:

1. Сперва нужно войти в соответствующий режим, нажав и удерживая определенное время любую цифровую кнопку на панели гаджета;
2. Это нужно делать до тех пор, пока на дисплее не появится надпись ;
3. После этого должен также появится запрос для того, чтобы пользователь ввел пароль, который можно узнать либо у производителя, либо на инструкции, идущей в комплекте с гаджетом;
4. В случае, если пользователь ввел пароль правильно, на экране загорится следующая надпись: . Это означает то, что открылся режим программирования.

Если пользователь хочет поменять пароль, то ему необходимо нажать на клавишу «1», а после набрать новый код. А для изменения специальных внутренних кодов пользователь должен нажать на кнопку «3».

Признаки протечки труб

Моментальная установка и минимальный вес труб с удобствами проведения модернизированной системы и ремонта труб – это основные плюсы ппр труб. Если стык установлен некачественно, то ведет к разгерметизации с появлением механических повреждений изделия.

Протечки характеризуются явными признаками:

• появление влажности на трубах при небольших протеканиях;
• снижение напора воды при возникновении поврежденного участка;
• сильное повреждение характеризуется серьезным протеканием;
• снижение давления;
• уменьшение напора.

Ремонт полипропиленовых труб своими руками предусматривает решение проблем с протечками, разгерметизацией труб. Безнапорные системы предусматривают установку систем на стыках раструбным способом. Получение герметизации возможно резиновых уплотнителей в местах соединения.

Напорные конструкции терпят поломки, поэтому для продления срока службы рекомендовано пользоваться услугами проверенного мастера. Соединение стыков предполагает наличие сварки. Получение спайки возможно, но проведение процесса предусматривает сухие трубы или их определенные элементы.

Похожие статьи

Арка для дверного проема : как правильно подобрать, грамотно смонтировать и красиво оформить арочную дверь

Этап 2. Откладывание и разметка необходимых размеров доборов

Фото 4. Предварительная разметка

После того, как мы отмерили необходимые размеры доборов, откладываем их на заготовках доборных элементов. Делаем предварительную разметку непосредственно на панели.

Фото 5. Проклейка малярным скотчем мест будущего распила

При помощи малярного скотча отмечаем будущие линии распила.

На одной заготовке для доборных элементов можно отложить две части – порог и верхнюю часть добора.

Таким же образом откладываем размеры второй части, делаем предварительную разметку на заготовке и проклеиваем малярным скотчем.

Фото 6. Повторная отметка

Повторную отметку длины добора делаем непосредственно на малярном скотче.

Если не проклеить край доборного элемента малярным скотчем, во время распиловки на нем могут появиться сколы.

Фото 7. Проверка размеров

Еще раз проверяем правильность выполненной разметки.

Фото 8. Откладывание угла распила

Используем уголок, чтобы отметить линию распила, перпендикулярную краю панели.

Особенности двускатных голландских кровель

Характерной чертой голландских кровель является своеобразная конфигурация скатов, заметно выделяющаяся среди других известных форм. Основная особенность полувальмовых конструкций заключается в усеченной форме торцевых скатов, поэтому карниз крыши приобретает необычный вид ломаной линии. Кроме того, такие кровли могут иметь различные варианты исполнения, выбор которых определяется следующими факторами:

• местные климатические условия;
• тип применяемого кровельного покрытия;
• порядок использования подкровельного пространства (чердака).

Определяющим фактором выбора варианта конструкции кровли являются климатические условия в месте строительства и, в частности – величина снежного покрова зимой. В том случае, если для данной местности этот показатель достаточно велик – лучше всего воспользоваться конструкцией с крутыми скатами и небольшими по размеру свесами.

К достоинствам полувальмовых кровель следует отнести возможность обустройства под ними полноценного чердачного помещения, используемого для постоянного проживания. В этом случае для создания комфортных жилищных условий скаты кровли могут выполняться с уклоном переменной величины. Причем расположенные ближе к коньку участки ската должны иметь минимальный уклон, в то время как участки, примыкающие к карнизу, делаются более крутыми.

Что касается недостатков кровель подобного типа, то они, как правило, выражаются в следующем:

1. Сложность конструкции, состоящей из множества нестандартных кровельных элементов (подкосов, ребер, ендов, шпренгелей и других деталей).
2. Существенный расход пиломатериалов, необходимых для обустройства стропильной системы.
3. Трудность укладки кровельных покрытий по причине сложной конфигурации поверхности крыши.

Заключение
