Правильное расположение розеток в квартире: как спланировать и установить правильно своими руками. 115 фото схем и проектов

Частые ошибки

1

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4

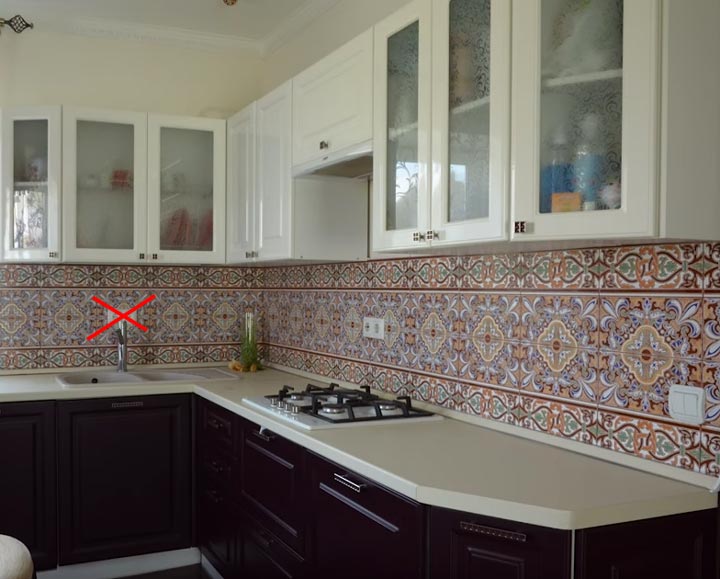

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Epidemic Sound – Give It Up

Какой кабель выбрать для проводки

Выполнив расчет потребляемой мощности всеми электрическими приборами, можно приступить к выбору вида кабельной продукции, определению необходимого сечения жил. Для этого воспользуемся данными из таблицы допустимых токов.

Сечение кабеля, мм²	Проложенные открыто	Расположенные в трубе
Токовые нагрузки, A	Мощность, кВт	Токовые нагрузки, A	Мощность, кВт
220	380	220	380
Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
0,5	11	—	2,4	—	—	—	—	—	—	—	—	—
0,75	15	—	3,3	—	—	—	—	—	—	—	—	—
1	17	—	3,7	—	6,4	—	14	—	3	—	5,3	—
1,5	23	—	5	—	8,7	—	15	—	3,3	—	5,7	—
2	26	21	5,7	4,6	9,8	7,9	19	14	4,1	3	7,2	5,3
2,5	30	24	6,6	5,2	11	9,1	21	16	4,6	3,5	7,9	6
4	41	32	9	7	16	12	27	21	5,9	4,6	10	7,9
5	50	39	11	8,5	19	14	34	26	7,4	5,7	12	9,8
10	80	60	17	13	30	22	50	38	11	8,3	19	14
16	100	75	22	16	38	28	80	55	17	12	30	20
25	140	105	30	23	53	39	100	65	22	14	38	24
35	170	130	37	28	64	49	135	75	29	16	51	28

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

• холодильник;
• посудомоечная машина;
• электроплита;
• микроволновка;
• телевизор;
• вытяжка;
• электрочайник;
• стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками

Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

Высота установки по ПУЭ

Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:

• минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;

• выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;

• любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Требования к размещению по ГОСТу и СП

Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

Высота установки по евростандарту

Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

План расположения позволяет легко установить розетки

Нюансы по требованиям к различным учреждениям

В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Последние комментарии

Как монтировать розетки

Монтаж зависит от модели. Наиболее простой является установка наружных вариантов. Принцип работы заключается во внешней прокладке кабеля от щитка к отмеченному на плане месту установки электроточки, которая просто крепится к поверхности стены при помощи саморезов. Такой выбор портит интерьер помещения.

Для внутренних розеток принцип установки принципиально другой. В этом случае процесс происходит следующим образом:

• На поверхности стен, кухонном фартуке согласно чертежу делается разметка, отмечаются точки расположения всех узлов, наносятся линии для проводки медного кабеля.
• Используя штраборез, в стене долбится борозда по намеченным линиям, куда впоследствии укладывается проводка, замазывается штукатуркой.
• В местах расположения электроточек при помощи перфоратора с круглой насадкой делаются отверстия, в них устанавливается подрозетник, который необходимо хорошо зафиксировать, после чего в него заводится проводка.
• Далее розетку фиксируют к жилам при помощи фазовых контактов, устанавливают в подрозетник, проверяют работоспособность.

Требования к материалам для заделки труб

Материал для изготовления защитного короба или экрана для вытяжки на кухне обязательно должен быть влагостойким, поскольку конструкция будет подвергаться воздействию пара и теплого воздуха.

Лучше взять гипсокартон с маркировкой ГКЛВО, предназначенный для помещений с повышенной влажностью и пожароопасностью. Для маскировки труб, расположенных вдалеке от плиты, вполне подойдет МДФ или ЛДСП.

Для декорирования труб отопления лучше всего подойдут водоэмульсионные краски. Нежелательно использовать бумагу или самоклеящуюся пленку, они попросту не будут держаться на разогретой поверхности. Не стоит приклеивать декор на составы типа «Момента», при повышении температуры они могут выделять токсичные вещества.

Фото проводки в квартире

Прихожая, коридор, лестница

Часто коридоры в домах имеют продолговатое расположение. При размещении потолочных светильников мы должны выбрать более чем один светильник в середине, чтобы равномерно освещать помещение. В дополнение к типичной цепи освещения потолка и стен часто встречается использование небольших энергосберегающих светильников для освещения лестницы и пола. Не имеет смысла ставить электрические розетки по всей длине стен коридора. Только один слот в начале и другой в конце помещения.

Часто светильники выполняют не только прямую функцию — освещать, но и создают уют и напрямую участвуют в создании стиля и настроения.

Важным элементом освещения коридоров и лестниц является использование проходных выключателей (перекрёстных). Такое соединение цепи даёт очень удобную возможность производить включение и выключение светильников с двух и более мест, то есть возможность включить освещение в начале коридора, и отключить его в конце.

Подготовительные работы

Планировка – важное дело перед непосредственным монтажом электропроводки и установкой розеток. Необходимо серьезно к этому отнестись, чтобы в дальнейшем не возникало ряда сложностей в эксплуатации электроприборов, когда чего-то будет в одном месте не хватать, а в другом – испытывать повышенную нагрузку.

На этапе планирования и подготовительных работ нужно:

• Определиться с местоположением розеток и подключаемых приборов;
• Начертить схему электропроводки;
• Отдельно, для каждого помещения, рассчитать необходимое количество провода, розеток, выключателей, задействованных в процессе установки;
• Подготовить необходимый инструмент, саморезы, шурупы, винты, дюбеля;
• Выдолбить нишу под подрозетник, штробы для прокладки кабеля.

В процессе работы понадобится следующее оборудование:

• Перфоратор с алмазной коронкой для подготовки ниши под подрозетник;
• Отвертки с различной конфигурацией жала (плоская и крестовая);
• Плоскогубцы с кусачками;
• Провод сечением 2,5 мм;
• Острый нож для зачистки проводов;
• Подрозетник;
• Штукатурная смесь, гипс или цементный раствор;
• Розетка нужной модели и конфигурации.

Способы установки розеток доступны для просмотра на многочисленных фото и рисунках. Они – просты, не вызовут никаких сложностей даже у начинающего электрика:

• Монтаж непосредственно в стену в заранее установленный подрозетник;
• Накладка на защищенную поверхность без долбания ниши (используются диэлектрические пожароустойчивые пластины для закрепления на них сердцевины розетки).

Предварительно делается углубление под подрозетник, в которое он ставится с заведенными проводами на цементный или гипсовый раствор.

Используем перфоратор с необходимыми насадками, защищаем органы дыхания от пыли.

После того как строительная смесь высохнет и стакан подрозетника будет держаться надежно, переходим к непосредственному подключению и установке розетки.

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Размещение электрических розеток в квартире – где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

В залах и гостиных существует 4 варианта размещения электророзеток.

1. Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.
2. Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
3. Зона телевизора. Точка питания устанавливается на стене за панелью.
4. Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

Для аудио- и видеотехники потребуются специальные розетки.

В спальне или детской комнате – правильное расположение

Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором.

В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

По требованиям ПУЭ нужно соблюдать следующие правила:

• штепсельные устройства – не ближе 60 см к полу и водным коммуникационным выходам;
• аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

Важный критерий при проведении точек питания в ванной – безопасность.

Высота размещения от пола:

• Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
• Для бойлеров – 1,5 м от пола.
• 1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Заключение

Мы разобрались, сколько розеток нужно устанавливать в каждом из основных помещений для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждом помещении, по возможности, желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или какого-нибудь аппарата для хозяйственных работ обойтись без удлинителей.

Ознакомившись с этой статьей, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством точек электропитания, необходимым для вашей квартиры, и местами, где следует их устанавливать.
