Как пробурить скважину своими руками личный опыт, принципы, видео

Содержание

Лучшие пистолеты для профессионалов

Утепление стен по методу «электрический пол»

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

• Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
• Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
• Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

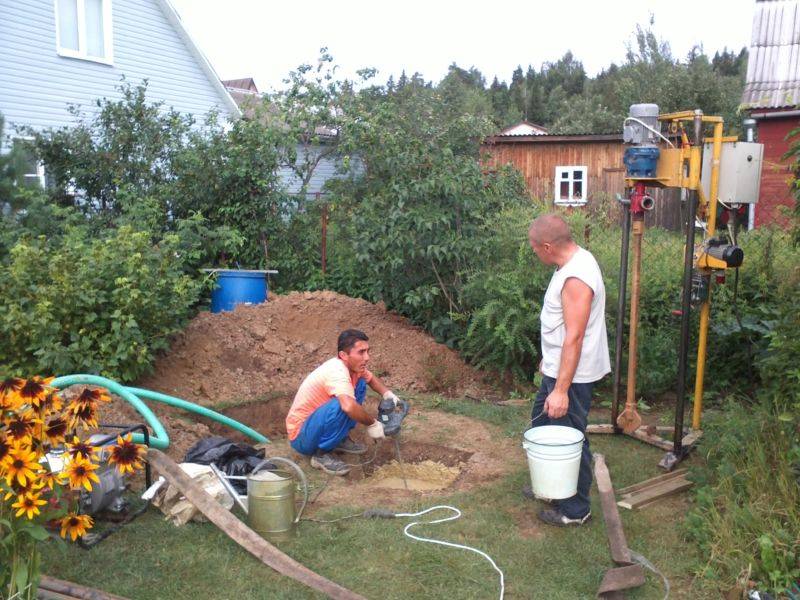

Простые методы бурения скважин

Метод ударно-канатного бурения

Действие этого метода основано на разбивании породы падающим тяжёлым инструментом (забойным стаканом). Для производства бурения потребуются предназначенные для этого метода инструменты и треногая вышка.

При изготовлении вышки используются трубы из стали или брёвна. Её размеры выбираются в зависимости от размеров забойного стакана. При работе он попеременно опускается, разбивая породу, и поднимается, извлекая её.

При изготовлении механизма применяется труба из стали, на её конце крепится инструмент для резки породы. Его режущая кромка, похожая на половинку витка от шнека, соприкасается с грунтом. На расстоянии 0,5 метра от края в стеке трубы вырезается окно.

Из него достаётся отработанная порода. К стакану прикрепляется трос для спускания и подъёма. Содержимое стакана очищается после прохождения каждых полметра.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Колодец или скважина?

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Разработка схемы водоснабжения

Основные блоки схемы водоснабжения от скважины к бытовым устройствам разделяются на следующие участки:

• получение воды из источника;
• транспортировка ее к зданию по внутридворовой магистрали;
• подача по внутридомовому водопроводу к санитарно-техническим приборам.

Основным условием безотказной и качественной подачи воды является оснащение скважины насосом или насосной станцией.

Наиболее простая и доступная схема водоснабжения частного дома.

Их мощность напрямую зависит от глубины проведенного бурения и той производительности, которая требуется от водопровода на даче. К насосу, оснащенному электрическим кабелем, подводятся водопроводные трубы с обязательным монтажом обратного клапана и крана для слива воды в случае непредвиденной ситуации. Для того чтобы сделать функционирование водопровода на даче эффективным и безаварийным, понадобятся:

• электронасос;
• пластиковые трубы;
• емкость для запаса воды с пищевой маркировкой;
• кран для слива воды;
• обратный клапан;
• фильтр грубой очистки;
• набор фильтров для тонкой очистки;
• манометр и реле давления;
• электрический кабель;
• фитинги (уголки, соединители, тройники);
• минеральная вата или поролон;
• цемент;
• песок.

Часть необходимых инструментов, скорее всего, найдется на даче, а остальное придется приобрести или арендовать у кого-нибудь на время:

• лопата;
• специальные ножницы для ПВХ или ножовка по металлу;
• устройство для пайки труб;
• нож;
• набор гаечных ключей;
• разводной ключ.

Прежде чем разобраться в том, какие есть скважины на воду

Когда начинают бурение даже при небольшой глубине, вы первым делом встретитесь с водоупором, который часто сложен из глиняных плит, и намного реже из скальных пород. Если же на поверхности водоупора находится рыхлый и пористый грунт (известняк, гравий, песок, ила, мергель и другое), а условия местности дают возможность накапливаться в этом слое достаточному количеству воды, получается водоносный горизонт.

Именно из него можно добывать воду при малой глубине бурения. По своей слоистой структуре грунт напоминает любимый всеми тортик «Наполеон». Так как же, как крем смешивается с коржами, так и в земле водоупоры чередуется с рыхлой породой, что и становится причиной образования водоносного горизонта. Кстати, чистота и полноводность зависят от глубины. Но это считается общей тенденцией, так как глубина залегания на том или ином земельном участке зависит по большей части от особенностей размещения и структуры земли, а также от местности и осадков.

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой

Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

• при бурении скважины не произошло осыпание шахты;
• ствол не засорился в процессе её эксплуатации;
• верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.

Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.

Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.

Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

Основные этапы работы

Независимо от того, какой колодец решено обустроить, работы должны выполняться строго по этапам:

Сначала необходимо вырыть шурф либо яму размером примерно 150 х 150 см. Чтобы стенки не начали сыпаться, — облицевать их кусками ДСП или обычной фанерой. Запасной вариант — вырыть ствол диаметром 200 мм и глубиной в один метр при помощи бура. Таким образом, труба будет немного устойчивее. Пусть схема обустройства будет всегда под рукой, так гораздо удобнее работать.
Над углублением устанавливается тренога, а в месте ее соединения — лебедка.
На треноге есть специальная колонка со штангами, их необходимо при помощи резьбы закрепить в одну трубу и зафиксировать хомутом

При помощи такой конструкции будет очень легко проводить бурение скважины, осуществляя подъем и спуск оборудования.
Что касается системы подачи воды, при выборе обратите внимание, чтобы насос легко входил в трубу

Буры для работы

Для того чтобы было легче пробурить грунт, существует несколько типов буров, специально предназначенных для проведения водопровода:

• Для работ в глинистой почве отличным вариантом будет применение змеевика (спиральный бур);
• Чтобы разрыхлить более твердую почву лучше применить бур-долото;
• В песчаном грунте удобен бур-ложка;
• Желонка — инструмент, который пригодится для облегчения подъема грунта наверх.

Важно! Если замечено, что порода, которая поднимается на поверхность, влажная, и бурение проходит легче, останавливаться нельзя. Это значит, что цель уже очень близка, и скоро будет достигнуто нужное углубление

Сколько осталось до водяного слоя, неизвестно, нужно быть начеку.

Какой насос выбрать для колодца

Для того чтобы облегчить обустройство колодца, нужно решить, какой мощности насос необходим.

Варианты насосов для скважины

Обязательно примите во внимание следующие параметры:

• Показатель глубины;
• Размер диаметра трубы;
• Насколько колодец удален от дома.

Мощность насоса, который подойдет наилучшим образом, напрямую зависит от этих показателей, а также от того, каким вы решили сделать оформление. В том случае, если глубина не очень большая, можно использовать самовсасывающий насос. Для большой глубины лучше применять погружной механизм.

Водопровод на дачном участке

Колодец или скважина полностью обеспечат участок водой. Самый рациональный вариант – построить на даче водопровод из скважины.
Чаще всего водопровод строят из полипропиленовых труб на глубину не менее глубины промерзания грунта.
Арматурный узел для распределения воды по зданию следует разместить в отапливаемом помещении, например, в кухне. Трубу вводят через фундамент и закрепляют на стене.

Рядом размещают гидроаккумулятор. На нем установлен манометр давления воды в водопроводе и датчик для включения насоса.
С бака воду раздают по помещениям – в кухню, туалет, котельную или прямо на котел отопления, в ванную или душ.
С насоса вода поступает на систему фильтров. В зависимости от степени ее исходной чистоты это фильтры грубой механической очистки, обезжелезивания, очистки от избыточных минеральных солей, обеззараживания – озоном, хлором, ультрафиолетовым излучением, ионами серебра и т. п.
В системе водоснабжения может использоваться накопительный бойлер с электроподогревом. Воду могут греть солнечным коллектором, тепловым насосом и т. п. Использованная вода из кухни, душа, туалета поступает на очистку в септик и сбрасывается в подземный коллектор или в ближайший водоем.

Выбор точки для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу – суглинок. Качество воды – обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
4. Артезианские воды. Располагаются на глубине ниже 40-110 м. Несмотря на то, что вода из артезианской скважины чиста и пригодна для питья, на бурение такой скважины решается не каждый владелец участка. Чтобы вскрыть водоносный участок нужно пройти немалую толщу скальной породы, а это весьма трудоемкий процесс.

К тому же для устройства потребуется получение пакета разрешительных документов. Дело в том, что для устройства артезианской скважины необходимо согласование с администрацией населенного пункта и соблюдение действующего законодательства, в том числе ФЗ “О недрах”.

Скважины бурят “на песок” и на “известняк”, так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке

Какие источники под землей

Геологические разрезы по земельным участкам неодинаковы, но закономерности по водоносным слоям существуют. С углублением от поверхности в недра подземная вода становится чище. Водозабор из верхних уровней обходится дешевле, им пользуются собственники частного жилья.

Верховодка

Водный ресурс, находящийся в земле недалеко от поверхности над водоупорным слоем горных пород, называется верховодкой. Водонепроницаемые грунты имеются не на всех территориях, не всегда удается найти подходящий участок для организации неглубокого водозабора. Над такими линзами фильтрационный слой отсутствует, вредные вещества, органические и механические примеси с дождем и снегом проникают в грунт и примешиваются к подземному водоему.

Верховодка характеризуется такими показателями:

1. Глубина залегания. В среднем 3-9 м в зависимости от региона. Для средней полосы — до 25 м.
2. Площадь пластов — ограниченная. Проявления встречаются не в каждой местности.
3. Подпитка запасов осуществляется за счет осадков. С нижележащих горизонтов водопритока нет. В засушливые периоды уровень воды в колодцах и скважинах на верховодку падает.
4. Использование — для технических нужд. Если в составе отсутствуют вредные химические загрязнители, системой фильтрации вода улучшается до питьевой.

Верховодка хорошо подходит для полива огорода. При бурении неглубоких скважин можно сэкономить: проходка доступна для самостоятельного выполнения. Вариант — устройство колодца с укреплением его стенок бетонными кольцами. Не рекомендуется делать водозабор из верхних залежей, если недалеко от земельного участка используют удобрения, располагается промышленная зона.

Грунтовка

Верховодка — ресурс пропадающий, в отличие от грунтовки, являющейся первым постоянным подземным водохранилищем. Извлечение из недр верховодки осуществляется преимущественно посредством колодцев, для забора грунтовки бурятся скважины. Эти типы подземной воды имеют схожие характеристики по глубине залегания —

К особенностям грунтовой разновидности относятся:

1. Фильтрующий слой горных пород. Его толщина 7-20 м, он распространяется непосредственно до пласта, расположенного на водонепроницаемой платформе скального грунта.
2. Применение в качестве питьевой воды. В отличие от верховодки, для которой используется многоступенчатая система очистки, удаление механических примесей из грунтовки делают скважинным фильтром.

Подпитка грунтовой воды стабильна на территориях, покрытых лесами и регионах с умеренным климатом. В засушливых районах летом влага может исчезать.

Источники между пластами

Схема подземных вод.

Название второго постоянного источника воды — межпластовый водоносный горизонт. На этот уровень бурятся скважины на песок.

Признаки линз, перемежаемых горными породами:

• вода напорная, поскольку принимает на себя давление окружающих горных пород;
• продуктивных водоносов несколько, они рассредоточены по глубине в рыхлых грунтах от верхнего водонепроницаемого слоя до нижней подстилающей подушки;
• запасы отдельных линз ограниченные.

Качество воды в таких залежах лучше, чем на верхних уровнях. Глубина распространения — от 25 до 80 м. Из некоторых пластов на земную поверхность пробиваются родники. Вскрытая на большой глубине подземная вода за счет напряженного состояния жидкости поднимается по стволу скважины на привычную близость к поверхности. Это позволяет осуществлять водозабор центробежным насосом, установленным на устье выработки.

Межпластовая разновидность подземных вод популярна при обустройстве водозаборов для загородных домов. Дебит песчаной скважины — 0,8-1,2 м³/час.

Артезианская

Другими особенностями артезианских горизонтов являются:

1. Высокая водоотдача — 3-10 м³/час. Этого количества хватит, чтобы обеспечить несколько дачных домов.
2. Чистота воды: проникая в недра через многометровые слои грунта, она полностью освобождается от механических и вредных органических примесей. Вмещающие породы обусловили второе название водозаборных выработок — скважины на известняк. Утверждение относится к пористым разновидностям камня.

В промышленных масштабах добыча артезианской влаги осуществляется в коммерческих целях — для продажи питьевой воды. На территориях, расположенных в низинах, есть вероятность обнаружить напорную залежь на глубине 20 м.
