Проверка исправности конденсатора мультиметром

Какие межкомнатные двери ставить в квартиру?

Возьмите на заметку 5 параметров в качестве ориентиров выбора межкомнатной двери в квартиру:

1. Назначение помещения. 2. Конструкция. 3. Дополнительно – наличники, пороги или можно без них. 4. Материал. 5. Тип открывания.

Двери окрашенные эмалью в квартире

Назначение помещения

Прямая зависимость с атмосферой, в которой будет установлена и эксплуатироваться дверь

С осторожностью следует выбирать модель для кухни, ванной комнаты. Лучше всех с влагой справятся двери с полимерными покрытиями – ПВХ, экошпон

Натуральный шпон, массив тоже защищены от воды, но больше приходится полагаться на ответственность производителя и на качество защитного покрытия. Практичность дверей с пленочными покрытиями неоспорима. С них проще удалять грязь, налет копоти, влагу.

Конструкция

Зависит от ширины и высоты проема. Если пролет шире 1100 мм, стоит подумать о двустворчатой модели. Главное – правильно снять мерки и оставить зазор около 10-20 мм между коробкой и стеной, чтобы при необходимости можно было скорректировать положение и не пришлось заделывать щели, если они больше указанных размеров. Компенсировать увеличенную высоту (более 2100 мм) можно установкой глухой фрамуги или антресоли.

Дополнительно

Предназначение наличников заключается в закрытии монтажного зазора между коробкой и стеной. Так было раньше. С изобретением новых техник установки изделий этот элемент перестал быть необходимой частью комплекта. У клиента есть 3 варианта монтажа:

• С наличниками – стандартными или фигурными, резными, телескопическими;
• Без наличников – скрытый монтаж, когда короб прячут в стену, а полотно становится на один уровень со стеной – с внутренней и наружной стороны

Дверь невидимка с отделкой из экошпона

Необходимость в пороге возникает, если:

• Дверь устанавливают на кухню – перекладина будет препятствовать проникновению запахов в жилые комнаты;
• Когда в помещениях, расположенных по разные стороны двери, неодинаковая отделка пола, например, в одном керамогранит, в другом ламинат.
• Если в квартире проживает инвалид-колясочник или пожилой человек, порог будет препятствовать перемещению, а значит лучше без него.

Материал

Какие межкомнатные двери ставить в квартиру – исходите из:

• Стоимости: эконом сегмент – ламинат, экошпон, файн-лайн; средний – ПВХ, натуральный шпон, недорогой массив: элитный – массив дуба, ясеня, экзотических пород;
• Стилю: массив, шпон – классика, остальные двери также могут присутствовать в классических интерьерах, но большей частью имеют «осовремененный» вид;
• Требованиям к шумоизоляции: назовем в порядке убывания – массив, шпон, ПВХ, экошпон, ламинат;
• Практичности, влагостойкости: подходят все варианты, если они качественно обработаны. Приоритет находится на стороне дверей с полимерными покрытиями (ПВХ, экошпон).

Тип открывания

Распашные и разные варианты раздвижных моделей. Первые в цене, потому что надежнее, удобнее и привычнее. Раздвижные – это купе, невидимые, «книжки», востребованы, если нужно подчеркнуть современный дизайн, сэкономить несколько сантиметров пространства, при этом нет жестких требований по шумоизоляции.

Раздвижная дверь в пенале в стене

Не менее важно, сколько дверей ведут в одно помещение. Как правило, 2-3 проема находятся в прихожей

Важно поддержать гармонию и установить одинаковые полотна, желательно со стеклянными вставками, чтобы в пространство без окон проникало больше естественного света.

В детскую ставим то, что не сильно пачкается, просто смывается, не поддается царапанью. Такие двери ищем среди конструкций из экошпона и ПВХ.

Для чего используют конденсатор?

Промышленная отрасль производит самые разнообразные конденсаторы, которые затем используются во многих областях. Они требуются в следующих отраслях:

• автомобилестроении;
• радиотехнике;
• электронике;
• электробытовой технике;
• приборостроении.

Конденсаторы можно назвать «сосудами» для хранения энергии. Они отдают энергию при коротких сбоях в питании. Кроме вышеперечисленного, специальный вид данных компонентов отделяет нужные сигналы, определяет частоту устройств, которые формируют сигналы. Конденсатор имеет быстрый период зарядки-разрядки.

В электроцепи переменного тока обкладки конденсатора попеременно заряжаются с частотой проходящего тока. Это можно объяснить следующим: зажимы данного источника тока время от времени подвергаются смене напряжения. Далее в цепи появляется ток переменного характера.

Подобно катушке, а также резистору, конденсатор оказывает переменному току сопротивление. Следует учесть, для токов различных частот оно будет разным. Например, проявляя хорошую пропускную способность для токов высокочастотных, он будет оказывать изолирующие свойства для токов низкочастотных.

Сопротивление электрического компонента взаимосвязанно с частотой, а также ёмкостью тока.

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

• отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
• нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы. Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Здесь произошло замыкание, которое спровоцировало пробой в элементе

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Схема конденсатора

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Боковая пробоина в конденсаторе из алюминия – это редкое явление

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Последствия взрыва конденсатора

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

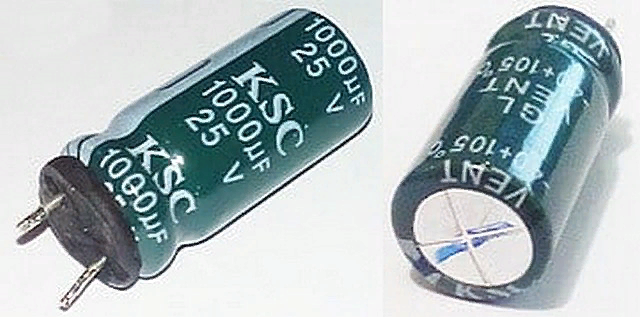

На фото представлены неисправные конденсаторы — у двух из них вздувается крышка, а на других имеются прорывы

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой

Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Верхняя часть не повреждена, зато пробка заметно деформировалась

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

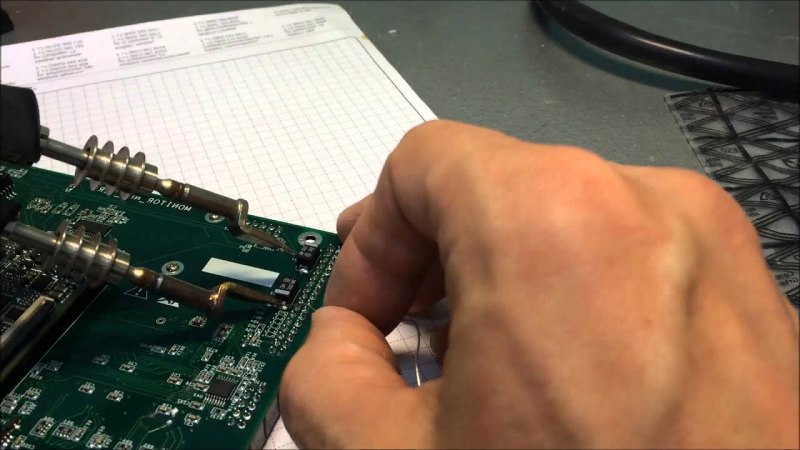

Демонтаж компонентов является обязательным шагом

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Особенности проверки конденсаторов разных типов

Существует множество типов радиодеталей, которые отличаются материалом диэлектрика, пластин, видом электролита, поэтому они имеют разные способы диагностики рабочего состояния.

Для проверки годности керамического конденсатора задают наибольший предел измерения омметра. Признаком исправности будет измеренное сопротивление не менее 2 МОм. При других значениях деталь меняют.

Для испытания танталового конденсатора выбирают наибольший предел измерения в омах. При сопротивлении равном 0 его меняют. Перед проверкой электролитического конденсатора большой ёмкости и высокого напряжения необходима максимальная разрядка. Остаточное напряжение испортит прибор.

SMD конденсаторы неполярные, поэтому их проверяют как керамические, определяя годность в режиме омметра.

У плёночного конденсатора с коротким замыканием показание будет равно 0. При внутреннем обрыве аналоговый мультиметр покажет бесконечность, цифровой – 1.

Проверка без выпаивания

Исследовать радиодеталь не выпаивая, нельзя, показание будет неверным от влияния других элементов схемы.Вносит погрешность в измерение соседство трансформаторов, индуктивности, предохранителей. Параллельное или последовательное соединение их будет увеличивать или уменьшать итог тестирования. Для правильной оценки состояния конденсатор выпаивают.

Без выпаивания можно приблизительно определить работу участка схемы. Для этого прикасаются щупами к ножкам детали и измеряют сопротивление. Если показание увеличивается, затем уменьшается – деталь исправна.

Необходимо помнить, что контроль конденсаторов возможен только до максимальной величины 200 мкФ. Электроизмерительные приборы не измеряют большие параметры. При значении менее 0,25 мкФ конденсаторы проверяют только на короткое замыкание.

Теперь уже и для дома!

Статус, права и обязанности президента

Колесики для опоры

Самодельная картофелекопалка должна быть оборудована колесиками для более удобной транспортировки во время эксплуатации.

Для этого можно воспользоваться деталями от обычной тележки, зафиксировав их на оси, надежно прикрепленной к раме.

Какие выделяют типы каркаса для беседок

Дизайнерские направления и темный тон

Черный цвет используют, чтобы сделать упор на минимализм, хай-тек. Для них характерно не только минимум палитры, но и мебельных предметов. Подбираются нейтральные, либо обои двух цветов, сюда не подойдут рисунки и изображения.

Роскошь, таинственность и элегантность можете создать выбрав гламур или стиль необарокко. Примените черные обои с серебристыми или золотистыми элементами.

Картофелекопалка для мотоблока своими руками

Вот как выглядит настоящий кварцевый обогреватель

Цветной или однотонный хлопковый тюль

Определение напряжения при помощи мультиметра

Проверить исправную работу конденсатора возможно благодаря измерению напряжения, сравнив затем полученный результат с номиналом. Для выполнения диагностики, необходим источник питания, у которого напряжение должно быть немного меньше, чем у исследуемого элемента.

Например, если у конденсатора показатель в 25 В, то подойдёт 9-вольтный источник

Подсоединяют щупы к ножкам, предварительно обращая внимание на полярность, затем ждут немного времени — примерно несколько секунд. Случается, что время прошло, а просроченный компонент всё еще функционирует, хотя характеристики приведены иные

В подобном случае его требуется систематически контролировать.

Мультиметр следует настроить на режим определения напряжения и производят диагностику. При быстром появлении на дисплее значения равного номинальному, элемент полностью годен к использованию. В противоположном случае конденсатор надлежит поменять.

Как проверить конденсатор без приборов

Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.

Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.

При проверке конденсатора на работоспособность, можно вполне обойтись без измерительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.

Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изменяется цвет платы.

Проверка конденсатора должна проводиться только после его демонтажа с платы. Если этого не сделать, то проверка на месте даст большие погрешности в измерениях, под влиянием элементов, расположенных рядом. Зная, как правильно выполнить проверку, вполне возможно самостоятельно проверить работоспособность конденсатора с помощью измерительных приборов и подручных средств.

Как проверить конденсатор мультиметром: пошаговая инструкция

Как проверить конденсатор мультиметром

Как проверить светодиод мультиметром – все возможные способы в одной статье

Как проверить мультиметром батарейку

Как проверить мультиметром емкость аккумулятора

Как проверить якорь электродвигателя

Пеноизол

Это жидкий вариант пенопласта, который обладает теми же плюсами и минусами, что и твердый вариант. Преимущество его состоит в том, что он может быть залит в труднодоступные места и после застывания образует монолитное покрытие без швов.

Пеноизол

К минусам же относится то, что необходимо думать о способе подачи пеноизола для заливки, на высоких этажах это может быть проблемой. В большинстве случаев пеноизол используется на этапе строительства частных домов, при утеплении полов в многоквартирных домах удобнее использовать пенопласт и пеноплекс.

Необходимая толщина слоя пеноизола такая же, как и у твердого пенопласта.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

• вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
• по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

• порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
• порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

• замеряют сопротивление исправного конденсатора;
• то же самое выполняют для исследуемого элемента;
• сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

• малая (низкое напряжение): закорачивают выводы отверткой;
• большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

• черный щуп включен в порт «COM»;
• красный — в порт «V/Ω»;
• переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Браширование древесины своими руками: как искусственно состарить дерево

Текстиль имеет значение

Особенности проверки конденсаторов разных типов

Существует множество типов радиодеталей, которые отличаются материалом диэлектрика, пластин, видом электролита, поэтому они имеют разные способы диагностики рабочего состояния.

Для проверки годности керамического конденсатора задают наибольший предел измерения омметра. Признаком исправности будет измеренное сопротивление не менее 2 МОм. При других значениях деталь меняют.

Для испытания танталового конденсатора выбирают наибольший предел измерения в омах. При сопротивлении равном 0 его меняют. Перед проверкой электролитического конденсатора большой ёмкости и высокого напряжения необходима максимальная разрядка. Остаточное напряжение испортит прибор.

SMD конденсаторы неполярные, поэтому их проверяют как керамические, определяя годность в режиме омметра.

У плёночного конденсатора с коротким замыканием показание будет равно 0. При внутреннем обрыве аналоговый мультиметр покажет бесконечность, цифровой – 1.

Проверка без выпаивания

Исследовать радиодеталь не выпаивая, нельзя, показание будет неверным от влияния других элементов схемы.Вносит погрешность в измерение соседство трансформаторов, индуктивности, предохранителей. Параллельное или последовательное соединение их будет увеличивать или уменьшать итог тестирования. Для правильной оценки состояния конденсатор выпаивают.

Без выпаивания можно приблизительно определить работу участка схемы. Для этого прикасаются щупами к ножкам детали и измеряют сопротивление. Если показание увеличивается, затем уменьшается – деталь исправна.

Необходимо помнить, что контроль конденсаторов возможен только до максимальной величины 200 мкФ. Электроизмерительные приборы не измеряют большие параметры. При значении менее 0,25 мкФ конденсаторы проверяют только на короткое замыкание.

Методы проверки без выпаивания из схемы

Прибор для проверки работоспособности конденсатора

Проверка внешним осмотром. Перед тем, как выпаивать подлежащий проверке компонент из схемы, требуется произвести его внешний осмотр. Нередко неисправность можно определить визуально. Например, подтёки электролита, следы коррозии, повреждения ножек или вздутие электролитических конденсаторов указывают на то, что их необходимо заменить.
Проверка при поддержки тестера. Для выполнения проверки требуется переключить тестер в режим измерения сопротивления и произвести замер на испытываемом элементе. Если элемент исправен, то стрелка прибора отклонится и постепенно снова вернётся в бесконечность. После этого поменять пунктами щупы тестера и снова проверить сопротивление. В этот раз амплитуда отклонения стрелки должна быть вяще, а затем она опять вернётся в бесконечность. Все эти признаки будут указывать на то, что конденсатор всё ещё обладает определённой ёмкостью, чем рослее её показатель, тем больше будет амплитуда колебаний стрелки и дольше будет длиться его зарядка и разрядка. Если колебаний стрелки ни в одном из случаев не выходит, то к дальнейшему использованию конденсатор, скорее всего, непригоден. Если значение сопротивления по стрелке неизменно — это означает, что испытываемый элемент пробит. Данный способ очень прост, но в то же время весьма условен и имеет массу недостач. В частности, он применим только для конденсаторов относительно больших ёмкостей (примерно от 1 мкФ), а фактическую ёмкость исследуемого компонента на этот момент не удастся определить даже примерно. Поэтому, в случае, если при внешнем осмотре установить неисправность не получается, рекомендуется удалить конденсатор из схемы и проверить его более точным и современным прибором.

С 3D-эффектом

Какой он, современный мультиметр

Современный мультиметр — цифровой. Позволяет измерять много разного. Но для качественной прозвонки конденсатора необходим прибор, который умеет измерять ёмкость.

Радиолюбитель старой школы скажет, что можно обойтись и без такого режима, измеряя сопротивление. Но, это не совсем так, а для некоторых конденсаторов даже совсем не так.

Поэтому ищем прибор, у которого переключатель можно поставить на одно из значений, включающей латинскую букву F. Эта буква происходит от названия единицы измерения электрической ёмкости — фарада. Названа так единица в честь знаменитого английского физика Майкла Фарадея, а вовсе не актёра Семёна Фарады. Фарадею мы обязаны многими привычными нам электротехническими терминами. И единицей измерения ёмкости.

Кроме англичанина Фарадея мультиметр измеряет ещё немца, итальянца и француза — омы, вольты и амперы названы в честь Георга Ома, Алессандро Вольты и Андре-Мари Ампера.

Старые мультиметры — аналоговые, со стрелкой — измерять ёмкость не умеют вовсе. Но умеют заряжать конденсаторы от своей батарейки, чем и пользовались старые радиолюбители. Прикладывали щупы к выводам конденсатора и смотрели за стрелкой. Пошла вверх — значит, конденсатор заряжается. Не пошла — не заряжается. Так себе способ, который не позволяет увидеть ни потерю ёмкости, ни оценить эквивалентное последовательное сопротивление или ESR.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре.  При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Прямой эфир

Особенности проверки

Конденсатор проверяется на исправность различными методами. Основной способ — с выпаиванием из схемы. Иногда можно проверить работоспособность без выпаивания. Но результаты исследования не будут точны — на него влияют прочие компоненты. Для проверки в цепи применяются тестеры с крохотным напряжением на щупах. Малое напряжение предотвращает повреждение остальных элементов платы.

Вне зависимости от особенностей моделей, все электролитические конденсаторы обладают высокой мощностью. При выполнении проверки происходит их подзарядка. Ее продолжительность составляет всего несколько секунд. В процессе зарядки наблюдается увеличение уровня сопротивления, с движением стрелки тестера или изменением цифровых показателей в электронном мультиметре.

Полярные конденсаторы

Эти электролитические кондеры обладают полярностью. При включении в сеть необходима проверка правильного подсоединения. Плюсы соединяем с плюсами, а минусы — с минусами. Игнорирование этого правила приводит к взрыву электролита.

Электролит бывает твердым или жидким. Емкость элементов составляет 0,1—100000 мкФ. Предназначение элементов — выравнивание и фильтрация сигналов. Метки «-» и «+» нанесены на корпусе. Положительный вывод имеет большую длину. При перепутывании полярности происходит пробой диэлектрика, в результате чего электролит мгновенно испаряется и корпус разрывает. Диэлектриком является бумага, пропитанная электролитом. Современные корпуса сверху вдавлены и рассечены крестом. При взрыве распадается не весь, а только верхняя часть. Учитывая специально ослабленные элементы, при неисправности видно вспучивание верхней части.

Неполярные конденсаторы

Отличить визуально неполярный от полярного просто — у него не будет маркировки полярности на корпусе. У неполярных материал диэлектрика другой. Состоит из керамики или стекла. Ток саморазрядки намного меньше, учитывая большую диэлектрическую сопротивляемость, чем у бумаги. Ток утечки тем ниже, чем выше сопротивляемость диэлектрической перегородки.

Соблюдать полярность при включении в схему совсем необязательно. Иногда такие кондеры изготавливают очень маленькими и включают в схему в больших количествах.

Емкость деталей небольшая — от микрофарадов до пикофарадов.

Обозначения на конденсаторах

От размеров элемента зависит количество данных, характеризующих его параметры. На корпус элемента наносятся обязательные электрические характеристики:

• ёмкость конденсатора, С;
• максимальное напряжение, на которое рассчитан элемент, В.

Маркировка конденсаторов

На очень мелких деталях может быть отмечена только ёмкость, по стандарту EIA. Если нарисованы только цифры и буква, то цифры обозначают ёмкость, буквы могут иметь расшифровку, применимую к типу конструкции. При наличии трёх цифр первые две – это ёмкость. Третья цифра, лежащая в пределах 0-6, – это множитель нуля (505 – 55*100000). Когда третья цифра 8, значение умножают на 0,01, если 9 – на 0,1.

К сведению. Буква, обозначающая ёмкость, может стоять как после числового значения, так перед ним и между цифрами. Например, Н15; 1Н5; 15Н. Таким образом, может обозначаться десятичный разряд числа – 0,15нФ; 1,5нФ; 15нФ.

Дополнительно могут быть обозначены значения:

• тип – конструктивное исполнение;
• вид тока – постоянный, переменный, AC – DC;
• рабочая частота, Гц;
• величина допустимых отклонений ёмкости, %;
• полярность выводов у электролитических конденсаторов, « + » и « – ».

Обозначения на корпусе электролитического конденсатора

Отзывы потребителей о напольных сушилках для белья

Заключение
