Как прозвонить провод мультиметром

О подключении ПК к активной сети с помощью витой пары

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина. Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Проверка электропроводки на этапе прокладки

На этапе прокладки электрических коммуникаций в доме нужно ответственно подойти к проверке электрической разводки и проводов, из которых она состоит. Если неисправная или некачественная проводка окажется под отделкой, то исправить ошибки будет сложнее. Поэтому нужно:

• проверить кабель на соответствие заявленной мощности. Сечение проволоки должно соответствовать суммарной мощности электроприборов, которые будут использоваться в данной сети;
• исследовать изоляцию провода на целостность. Делается это в ходе осмотра;
• измерение сопротивления изоляции мегаомметром. Для электрической сети с напряжением 220 В сопротивление изолирующего слоя должно находиться в пределах 0,5–1 МОм;
• правильно испытать проводку под максимальной нагрузкой. Для этого подключите все электрические потребители одновременно.

Обозначение прозвонки на мультиметре

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Проверка высоковольтных проводов зажигания

Чтобы убедиться в стопроцентной работоспособности системы зажигания, необходимо знать, как проверить высоковольтные провода на автомобиле. Это можно сделать визуально, с помощью отрезка провода или посредством прибора мультиметра. Каждый из способов стоит рассмотреть подробнее.

Внешний осмотр. Проводить его требуется в помещении с приглушенным светом. Для этого откройте капот автомобиля и пустите двигатель. Внимательно осмотрите в темноте провода: если по ним или в местах соединений с катушкой, распределителем (модулем), свечами проскакивает искра, то ВВ необходимо заменить.
Использование отрезка провода. Очистите оба его конца от изоляции. Один из них надежно прикрепите к «массе» машины. Далее затемните гараж и заведите мотор

Вторым концом провода осторожно проведите вдоль каждого высоковольтного провода. Наличие искры свидетельствует о необходимости покупки новых ВВ.

Использование мультиметра

Это наиболее сложный, но и точный метод, позволяющий проверить работоспособность высоковольтных проводов, поэтому его необходимо рассмотреть отдельно. Чтобы правильно работать с тестером, сначала его нужно подготовить:

• переключите прибор в режим измерения сопротивления (омметр);
• вытащите один из ВВ, отсоединив его от модуля зажигания (распределителя) и свечи цилиндра;
• подсоедините щупы мультиметрак концам провода и оцените показания тестера.

Технические параметры, в т. ч. и сопротивление должны быть указаны на изоляции высоковольтного провода. Если он полностью исправен, значение будет находиться в диапазоне 3,5-10 кОм (параметр зависит от компании-производителя). Если показания больше или меньше этих границ, то провод нужно заменить.

Стоит отметить, что сопротивление каждого кабеля будет отличаться, что связано с его длиной. Рекомендуется бронепровода зажигания устанавливать комплектом. Ниже представлены данные ВВ наиболее известных фирм:

• Cargen: сопротивление около 9 кОм.
• Tesla: 6 кОм.
• Slon: 4 кОм для провода первого цилиндра, с постепенным возрастанием до 7 кОм для последнего.

Проверка LED прожектора

Для начала надо определить, какой тип светодиода установлен в прожекторе. Могут быть два варианта:

• плата с мелкими SMD;
• один крупный желтый элемент.

Проверка светодиода на исправность производится исходя из его типа. Для платы с SMD применяется уже рассматривавшийся метод прозвонки мультиметром. Для крупных желтых образцов такой метод не годится, поскольку их напряжение питания составляет от 10 до 30 В, что для мультиметра слишком много. Проверить такое устройство самостоятельно можно только одним способом — используя заведомо работоспособный, исправный драйвер, соответствующий испытываемому светодиоду по рабочим параметрам.

Диагностика: способ № 1

Сперва необходимо открыть капот и отсоединить провод из посадочного места (там, где он контактирует со свечой одной стороной и с катушкой – с другой). Устанавливаем тестер в режим измерения сопротивления. Как проверить бронепровода мультиметром на ВАЗе? После этого подсоединяем щупы на оба вывода. Полярность не имеет значения. Дальше смотрим на показания мультиметра. В идеале он должен выдать цифру в 3-10 Ом. Если значение ниже тройки или вовсе нулевое, значит, элемент пришел в негодность. Также отметим, что на разных моторах этот параметр будет отличаться. В среднем, величина сопротивления будет около 5 Ом. Некоторые производители указывают данный параметр прямо на проводе. После замера показаний устанавливаем провод на место и приступаем к следующему. Все результаты записываем в блокнот.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

В быту иногда возникают непредвиденные ситуации, когда прибор или кухонное оборудование попросту перестают функционировать. Конечно, причин на самом деле предостаточно. Но если оборудование исправно, значит дело в проводке.

В компании ТрансЭнергоИнвест в продаже представлен широкий ассортимент силового кабеля ААБл, АПВБбШп, АВБбШв, АСБ, АСБл, АВВГ, АПВБбШв, АПВПУГ по Москве и всем регионам РФ, подробнее на сайте t-e-i.ru

На t-e-i.ru Вы сможете приобрести кабель любого сечения и в любых количествах. Вы можете быть абсолютно уверены в отношении качества, так как эта фирма присутствует на российском рынке уже более пяти лет. Негативные отзывы за такое время при всём желании скрыть не удастся.

Сообщить об опечатке

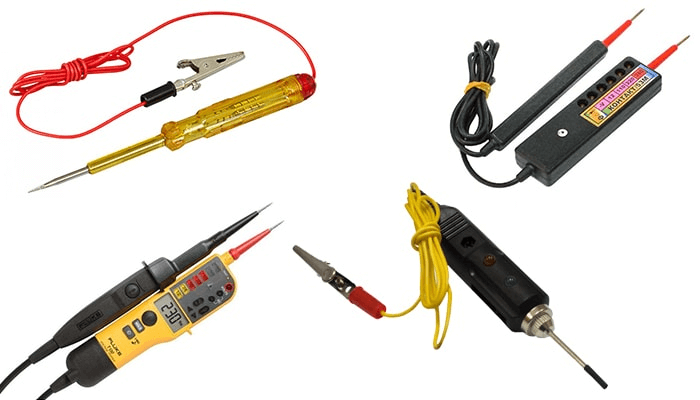

Тестер для прозвонки электрических цепей в квартире

На рынке большое разнообразие тестеров для прозвонки. Различие его от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простое устройство можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок электрического шнура. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Перекрытие дверного проема в газобетонной перегородке

Если в возводимой газобетонной перегородке должен находиться дверной проем, тогда работы несколько усложняются, но выполнять их все равно достаточно просто. Так как перегородка не является несущей и на нее не взваливается весь груз перекрытий, то использование в проеме железобетонных перемычек вовсе необязательно, тем более, что их ширина в 12 см больше, чем ширина газобетонных блоков, которые чаще всего используются, а это 10 см.

Когда кладка достигла определенной высоты, с двух сторон, по бокам будущего проема, на одном уровне четко параллельно и ровно вбивают гвозди, на которые потом закрепляется деревянная доска. На нее настилается цементный раствор, в который укладывается арматура диаметром в 12 мм, после чего продолжают выполнять обычную кладку. При этом используются несколько таких арматурных стержней, длина которых должна превышать ширину проема – на 30-35 см с каждой стороны.

После того, как выполненная перегородка просохнет, осторожно демонтируют гвозди и используемую доску, и дверной проем готов. Когда все работы выполнены, то нужно дать перегородке пару дней на высыхание, после чего можно приступать к отделочным работам

Когда все работы выполнены, то нужно дать перегородке пару дней на высыхание, после чего можно приступать к отделочным работам.

Как настроить мультиметр?

Чтобы можно было правильно прозванивать цепь на обрыв с помощью мультиметра, необходимо выбрать правильный режим работы рассматриваемого прибора. Это значит, что требуется выбрать определенную величину, что необходимо будет измерить, а также границу ее функционирования, а именно значение, выше которого она быть не может.

Указанным устройством может проводиться проверка различного рода величин, начиная от силы тока и заканчивая частотой, сопротивлением и напряжением. Кроме того, тестер позволяет проводить проверку различных радиоэлементов – транзисторов, конденсаторов. Учитывая, что устройство имеет название «мультиметр», это подразумевает наличие широких измерительных возможностей. Чтобы выбрать определенный тип измерений, спереди тестера присутствует переключатель, благодаря повороту которого выбирается нужный рабочий режим.

Чаще всего знаки, которые изображены на тестерном корпусе, изображаются в виде символов, что приняты в физических науках для обозначения величин электротехнического типа или условно-графических обозначений радиоэлементов. Обычно там можно увидеть символы следующего толка:

• напряжения;
• токовой силы;
• измерения емкости конденсатора;
• сопротивления.

Но на передней панели прибора обозначаются не только величины, которые можно измерить. Разъемы, куда подключаются щупы, тоже имеют определенного рода обозначения. Например, в одном из гнезд всегда будет располагаться щуп черного цвета. Он будет находиться именно в общем гнезде с обозначением СОМ, то есть «общее». Также любой прибор имеет еще 2 либо 3 рабочих отверстия, что предназначаются для проведения замеров напряжения, различных типов токов.

Разъем, помеченный знаками U, ?, Hz, требуется для проведения замеров сопротивления, частоты, напряжения и проведения тестирования разного рода радиоэлементов. Сюда требуется вставлять щуп для прозвона кабелей и проводов на целостность.

Отверстие, имеющее обозначение мА, применяется для проверки токов до 1 ампера, а с обозначением А – для замеров больших значений.

Отметим, что возле значков тока и напряжения можно увидеть символы «~» либо «-». Ими обозначаются переменный или постоянный ток, либо напряжение.

Теперь скажем непосредственно о настройке и подготовке устройства к работе. Для его включения следует установить переключатель в определенное положение. Тогда при проведении проверки тестер пищит, что будет означать, что контакты замыкаются.

Если вдруг в цепи будут найдены разрывы, то на экране прибора загорится «1».

Есть также ряд моментов, на которые следует обратить внимание до начала проведения работ

• лучше всего применять специального типа наконечники – так называемые крокодилы. Их обычно надевают на кончики приборов измерения.
• конденсаторы должны быть совсем разряжены, иначе тестер может сломаться.
• цепь, которая будет проверяться, должна быть полностью обесточена и не иметь даже слаботочных источников питания.
• нельзя прикасаться к концам проводов, где отсутствует изоляция. Иначе произойдет искажение показаний.
• перед началом проведения работ требуется проверить работоспособность самого устройства.

Прозваниваем проводку

Инструменты для прозвонки

Мультиметр для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т.д.).

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

• Проверить наличие контакта
• Проверить целостность электрической цепи
• Проверить работу выключателя или розетки
• Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

Устанавливаем на мультиметре режим прозвонки – чаще всего он отмечен светодиодом.

Затем переходим к месту прозвона проводки – распределительной коробке. Там, как правило, перед нами предстает пучок немаркированных проводов.
Находим фазу – включив автомат, проверяем все провода с помощью индикаторной отвертки. Найденный провод маркируем с помощью изоляционной ленты или ленты для оклейки окон.

• Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
• Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

• Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
• Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
• Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
• Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
• Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм

Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д

Полезное видео

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать

Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля

Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов

Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания

Посоветовать можно модель Tester MicroScanner Pro.

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

• определение степени правильности разводки;
• определение места поломки;
• определение типа поломки;
• определение дистанции до места поломки;
• произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

• проверка целостности всех жил кабеля по отдельности;
• тестирование каждого кабеля по цветам;
• проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Как настроить мультиметр

Для того чтобы включить режим измерения сопротивления мультиметра необходимо будет предварительно перевести переключатель в ту зону, которая обозначается символом Ω. Затем выбирается нужный диапазон. Один щуп прикладывается к одному из входов, а другой, соответственно, ко второму. Те цифры, которые вы увидите при этом на экране данной разновидности устройств, и будут отражать сопротивление. Оно должно стремиться к нулю. Значение сопротивления может быть разным. Так, например, если на дисплее высветился ноль, то это означает, что необходимо уменьшить диапазон. Если «ol» или «over», стоит «1», то, наоборот, диапазон необходимо увеличить. Если изображение отсутствует вовсе, то просто воспользуйтесь другими проводами.

Для осуществления этой цели необходимо будет найти сигнал звуковой волны и поставить переключатель строго напротив него. Звуковой сигнал значит, что провода целы.

После этого можно переходить к процессу измерения силы тока, а также к процессу измерения степени напряжения. Способы для этого могут быть совершенно разными.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя. В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Проверка светодиодных ламп

Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания. Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети 220 В.

В конструкцию такой лампы встроен специальный преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром.

Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

Что делать при обнаружении пробитого провода или проводов?

Заменить конечно! Но если вы находитесь в дороге или, как я говорил выше, «в полевых условиях», решить проблему можно при помощи изоленты, пакета, скотча и т. д. Подсушите пробитый высоковольтный провод, затем обмотайте чем-то из перечисленного выше и попробуйте продолжить движение. Когда доберетесь домой — замените высоковольтные провода, причем все, а не один. Менять нужно именно все провода, поскольку вы не знаете какое сопротивление будет у того одного провода, который вы купите и как он будет «уживаться» с другими, в итоге ничего не изменится и работа двигателя будет нестабильной. Меняйте провода комплектно!
